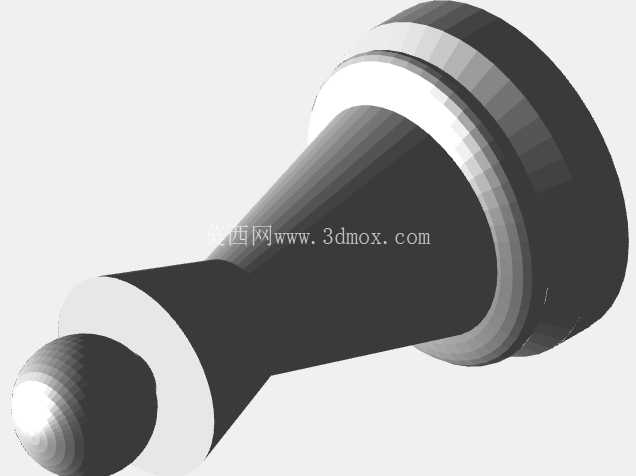

带球面端轴肩定位连接销轴结构

在各类工装夹具、小型传动机构以及压铸模具的辅助定位结构中，这类带球面端的轴肩式连接销轴是应用频次极高的基础零部件，很多一线结构设计人员在做小载荷铰接、定位限位场景的方案选型时，都会优先考虑这类结构的成熟设计。从实际使用场景来看，这类销轴常被用在模具抽芯机构的滑动副限位、小型工装的翻转铰接点、低压气动执行机构的传动连接端，相比普通圆柱销，它的结构设计针对性解决了几个现场装配和使用中的常见痛点。首先看端部的球面设计，很多现场装配作业中，工人很难保证两个待连接件的销孔完全同轴，尤其是模具装配过程中，模板叠合后销孔的微小错位很容易导致普通平端销轴卡滞、敲入时刮伤销孔内壁，球面导入端的设计可以在销孔存在0.1-0.3mm径向错位时，依然顺利导入销孔，大幅降低装配难度，同时避免硬敲导致的销轴端部变形、销孔拉伤问题，这一点在频繁拆装的工装夹具结构中优势尤为明显。再看轴肩结构的设计，这个凸起的轴肩并非简单的限位结构，它的厚度和外径是经过匹配计算的：轴肩外径比销轴杆部大2-3mm，厚度控制在杆部直径的1/4左右，一方面可以在销轴装入后，通过轴肩端面贴合安装基准面，实现轴向的硬限位，不需要额外加装卡簧或者锁紧螺钉，减少零件数量；另一方面，轴肩的存在可以让销轴承受一定的轴向窜动力，在小载荷的往复传动场景中，不会因为机构的小幅振动出现销轴窜出脱落的问题，很多小型气动摆台的铰接点用这类销轴，就是看中它免额外锁紧、装配效率高的特点。从安装边界来看，这类销轴的杆部直径公差一般取h7，适配H7精度的铰制销孔，安装时只需要从轴肩侧敲入，直到轴肩端面完全贴合安装面即可，不需要预留额外的锁紧件安装空间，相比带孔销加开口销的结构，它的轴向安装空间可以节省至少5mm，对于结构紧凑的模具内抽芯机构、小型自动化设备的连杆铰接点来说，这个空间节省量是非常关键的——很多模具的抽芯滑块安装空间本身就被冷却水道、顶针孔挤占，没有多余空间布置开口销或者卡簧的安装位，这类一体式轴肩销轴刚好能适配这类紧凑空间的安装需求。从功能特性上来说，这类销轴的杆部表面粗糙度要求控制在Ra1.6以下，和销孔配合后可以实现小间隙的滑动配合，在需要小幅摆动的铰接场景中，球面端除了导入作用，还可以在铰接件存在小幅角度偏摆时，避免端部棱边刮伤配合件的接触面，比如在小型连杆机构的往复摆动过程中，连杆孔和销轴难免存在微小的角度偏差，球面端的圆弧过渡可以让接触应力均匀分散，不会出现棱边啃噬配合孔壁的问题，大幅延长铰接副的使用寿命。设计这类销轴的时候，需要重点关注几个尺寸的匹配：首先是轴肩和杆部的过渡圆角，这个圆角不能太大，否则会导致销轴装入后轴肩无法完全贴合基准面，出现轴向间隙；也不能太小，否则过渡位置会出现应力集中，在承受冲击载荷的时候容易从轴肩根部断裂，一般这个圆角取R0.3-R0.5，根据杆部直径大小调整。其次是球面端的球面半径，一般取和杆部直径一致的半径，这样球面和杆部的过渡是平滑的，不会出现台阶，导入的时候不会刮伤销孔内壁。另外，销轴的有效配合长度需要比待连接的两个零件的总厚度小0.1-0.2mm，避免销轴装入后端部顶到对面的安装面，导致轴肩无法贴紧，出现连接松动的问题。在实际的设备维护中，这类销轴的更换也非常方便，只需要用冲子从球面端往外敲，就可以把销轴从安装孔中顶出，不需要额外拆卸周边的其他零件，对于需要定期更换易损件的工装夹具来说，这种快换设计可以大幅减少设备停机维护的时间。很多人在设计这类销轴的时候容易忽略轴肩端面的平面度要求，如果轴肩端面平面度超差，安装后会出现销轴倾斜，导致配合卡滞，所以轴肩的贴合端面一般需要精车，平面度控制在0.02mm以内，保证安装后销轴的轴线和安装基准面垂直。在压铸模具的应用场景中，这类销轴还会做表面氮化处理，提高表面硬度，抵抗铝液飞溅带来的高温磨损，因为模具抽芯机构的工作温度一般在200-300℃，普通碳钢销轴在这个温度下容易出现氧化磨损，氮化后的表面硬度可以达到HRC55以上，使用寿命可以提升3-4倍。另外，这类销轴的杆部不设计退刀槽，整体是连续的圆柱面，避免退刀槽位置的应力集中，在承受径向冲击载荷的时候，整体强度比带退刀槽的销轴高20%左右，适合小载荷但存在频繁冲击的铰接场景。在选型的时候，需要根据铰接点的径向载荷计算杆部直径，一般来说，45号钢调质处理的这类销轴，杆部直径8mm的时候可以承受约5kN的径向剪切力，足够应对大部分小型工装、模具辅助机构的载荷需求，不需要额外做强度冗余设计，避免造成零件尺寸过大，挤占安装空间。
