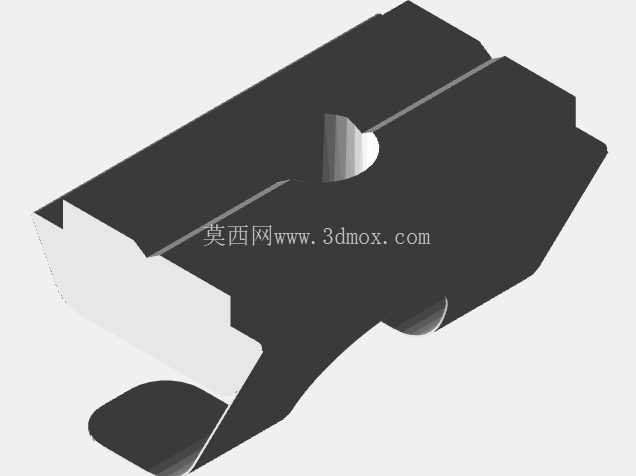

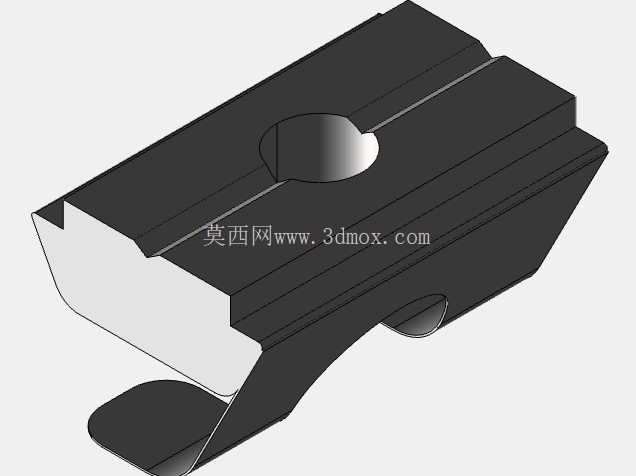

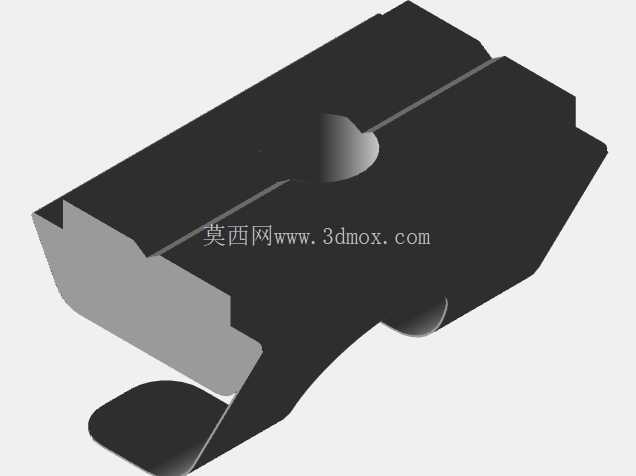

B型槽M6带弹簧板螺母安装结构

在压铸类工装夹具、自动化输送线的型材拼接工位，这类带弹簧板的B型槽螺母是解决型材槽内快速定位、防松脱连接的核心构件，日常产线换型调整、模块化机架搭建时，无需从型材端部逐一套装紧固件，可直接从槽体任意位置卡入，配合弹簧板的预紧弹力实现安装前的位置预固定，大幅缩减机架组装、工位改造的作业时长。

从实际使用场景来看，这类螺母主要适配槽宽10mm的工业铝型材B型槽，常见于电子组装线的工位支架、检测设备的机架框架、物流分拣线的护栏安装场景，相比普通T型螺母，自带的弹簧板结构能在螺栓未锁紧前，始终保持螺母与型材槽的卡接状态，不会出现螺母从槽内滑落、移位的问题，尤其是在垂直安装、仰装的作业场景下，能省去人工托举螺母对位的步骤，降低高空、狭窄空间内的安装难度。

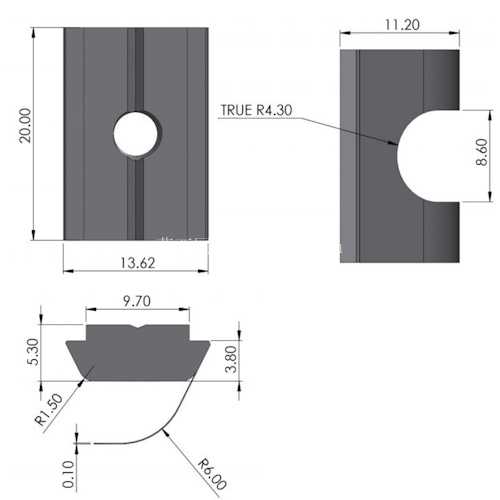

设计层面上，该构件的尺寸完全匹配10mm规格B型槽的安装边界：整体主体宽度13.62mm，刚好能卡入B型槽的收口位置，不会从槽口脱出；总高度20mm，适配常规壁厚的铝型材槽深，不会出现突出槽面干涉其他配件安装的问题。端部的R4.30圆弧结构，是为了匹配B型槽内部的圆弧过渡面，卡入时能顺着槽道顺滑滑入，不会出现卡滞、刮伤型材槽内阳极氧化层的情况；侧面8.60mm的定位尺寸，刚好贴合槽道内部的侧壁，安装后螺母不会在槽内出现径向晃动，保证螺栓锁紧时的同轴度。

下部的卡接结构做了针对性的轮廓优化：R1.50、R6.0的圆弧过渡，既保证了卡入槽道时的导向性，又能在弹簧板的弹力作用下，让卡接面紧密贴合槽道的内收口边，3.80mm的卡脚高度，刚好适配B型槽收口边的厚度，不会出现卡接过松容易移位、或者卡接过紧难以滑动调整位置的问题；5.30mm的定位台阶，能让螺母在卡入槽道后保持居中状态，M6规格的螺纹孔位于构件中心位置，锁紧时螺栓的压紧力能均匀分布在槽道的接触面上，避免局部应力集中导致型材槽口变形。

从功能特性来看，弹簧板的弹力经过适配调校，既能够提供足够的预紧力，让螺母在未锁紧状态下可以停在槽道任意位置，手动推动时又能顺畅滑动调整位置，不会出现阻力过大难以移位、或者阻力过小容易滑脱的问题。中间的M6螺纹孔精度适配常用的6g级外螺栓，锁紧后配合弹簧板的反作用力，能起到一定的防松效果，在设备存在持续振动的工况下，相比普通无弹片的槽用螺母，连接可靠性更高，不容易出现螺栓松动、连接位移位的情况。

实际选型应用时，需要注意安装边界的匹配：该螺母适配的B型槽收口间隙需在8.5-8.7mm区间，槽内净宽度需大于13.7mm，槽深不小于10mm，安装时只需将螺母倾斜对准槽口，轻压弹簧板后将螺母整体推入槽内，旋转90度后弹簧板会自动弹开卡紧槽道内壁，之后即可滑动到需要的安装位置，穿入螺栓锁紧即可完成固定。相比传统的端部穿装螺母，这种安装方式不受型材长度、安装位置的限制，在已经搭建完成的机架上追加配件时，无需拆解原有结构，直接在对应位置卡入螺母即可完成安装，非常适合后期设备改造、工位功能追加的场景。

在长期使用的工况下，该构件的轮廓设计也考虑了耐用性：所有与型材接触的边角都做了圆弧过渡，滑动调整时不会刮削槽道内壁的氧化层，避免长期滑动后槽道间隙变大、连接精度下降；螺纹孔周边的实体厚度足够，M6螺栓按照推荐扭矩锁紧时，不会出现螺纹滑牙、本体开裂的问题，能满足工业场景下长期反复拆装调整的使用需求。
