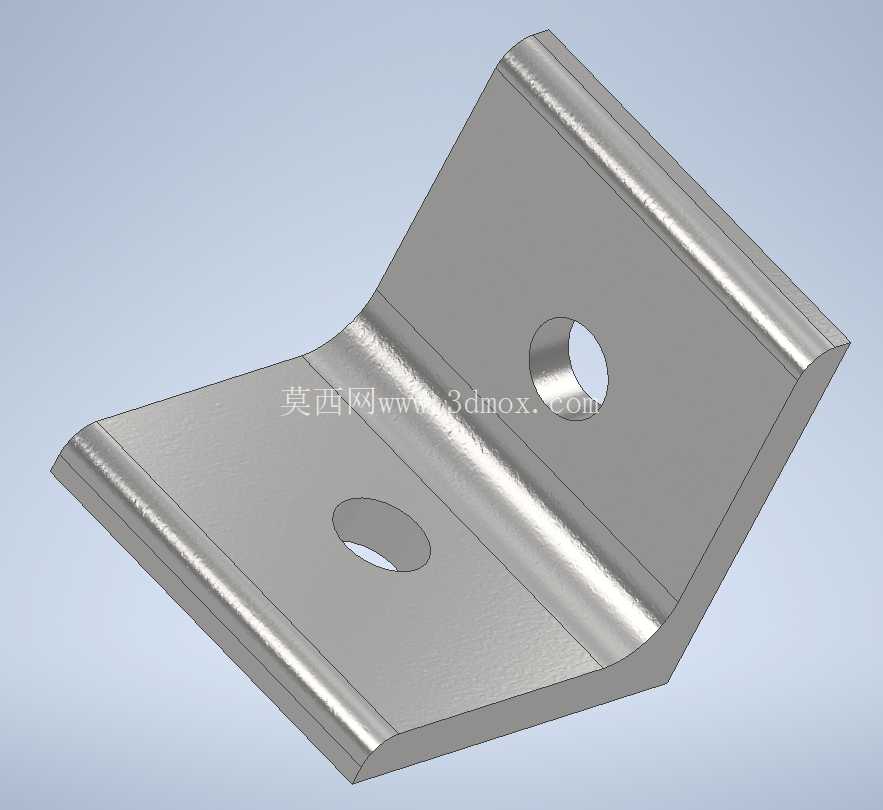

40x40规格镀锌钢直角L型连接支架

　　在工业铝型材框架搭建、轻型设备机架组装、生产线防护栏安装这类场景里，角件类连接件的选型直接决定了框架的拼接效率与长期使用稳定性，这款40x40规格的镀锌钢L型支架，就是专门适配欧标40系列铝型材的直角连接配件，日常做设备外围护架、物料周转台架、小型设备安装支座的时候，不用做复杂的型材端面铣削加工，直接靠支架贴合型材槽腔完成锁紧，比内置角槽连接件的安装容错率高很多，现场装配的时候哪怕型材切割端面存在小范围的垂直度误差，也能靠支架的贴合面完成找正，不会出现框架拼接后对角尺寸偏差超差的问题。

　　从结构设计来看，这款支架采用90度弯折的一体成型结构，弯折处做了圆弧过渡处理，没有尖锐的应力集中棱角，不像普通冷轧钢直角角码那样在反复受载后容易在弯折处出现疲劳裂纹，镀锌钢的基材本身自带防锈镀层，在车间常规湿度环境下不用额外做表面喷涂处理，就能满足长期使用的防腐蚀要求，哪怕是用在有少量切削液飞溅的机加工工位周边，也不会轻易出现锈迹脱落污染型材表面的情况。支架的两个安装面各设置了一个标准安装孔，孔位尺寸完全匹配40系列铝型材的槽中心距，安装的时候不需要额外做孔位划线定位，只要把T型螺母提前卡入型材的BS槽内，将支架的安装孔对准螺母位置，穿入配套螺丝锁紧就能完成固定，单节点的安装耗时比采用焊接连接的方式缩短七成以上，而且后期框架需要改造调整的时候，只需要松开螺丝就能重新调整支架位置，不会像焊接节点那样破坏型材表面导致无法二次复用。

　　从安装边界来看，支架的单臂尺寸刚好匹配40mm宽度的型材表面，安装后支架边缘和型材侧边完全齐平，不会突出型材表面影响后续的板材安装、门体铰链装配，5mm的板材厚度让支架本身具备足够的刚性，在常规的轻型框架应用里，单节点可以承受数百牛的垂直方向载荷，哪怕是台架上放置中等重量的工装夹具、检测设备，也不会出现支架变形导致的框架晃动问题。在实际选型应用的时候，需要注意这款支架是和T型螺母、锤头法兰螺母配套使用的，推荐搭配M8规格的紧固件完成锁紧，锁紧的时候要控制扭矩在合理范围，避免扭矩过大导致支架安装面出现凹陷变形，影响和型材表面的贴合度；如果是用在有较高抗震要求的设备机架上，可以在支架和型材的贴合面之间加装薄橡胶减震垫，抵消设备运行时传递到框架节点的微幅振动，避免螺丝出现长期受振松动的问题。

　　不同于市面上部分厚度不达标的薄铁皮角码，这款支架的弯折处做了加强压筋处理，也就是沿弯折方向的凸起加强结构，这个细节设计可以在不增加板材整体厚度的前提下，大幅提升支架的抗弯折能力，当框架受到侧向冲击力的时候，力会沿着加强筋向两个安装面分散传递，不会直接作用在弯折焊缝位置，有效提升节点的抗冲击性能。在做三维建模的时候，这个支架的建模逻辑也很清晰，先绘制单块安装面的平板轮廓，切除安装孔位后做钣金弯折，添加弯折处的圆角和压筋特征，最后赋予镀锌钢的表面材质即可，建模过程中要特别注意安装孔的中心距尺寸、弯折内圆角的参数，这些尺寸直接影响后续装配时的干涉检查结果，如果孔位偏差超过0.2mm，实际装配的时候就会出现螺丝无法顺利穿入螺母的问题，所以建模完成后要和配套的铝型材、紧固件做虚拟装配验证，确认所有配合面不存在干涉、孔位完全对中，才能导出工程图用于加工或者选型参考。很多刚接触铝型材框架设计的工程师，容易在角件选型上忽略厚度和加强结构的影响，盲目选薄款角码压缩成本，最后导致框架组装完成后出现整体晃动感，后期返工更换连接件反而增加了整体成本，这款40x40规格的镀锌钢支架，刚好平衡了刚性、安装便捷性和成本，是40系列铝型材框架直角连接场景里的通用适配配件，不管是做固定式的长期使用框架，还是做需要频繁拆装的模块化工装架，都能满足使用要求。
