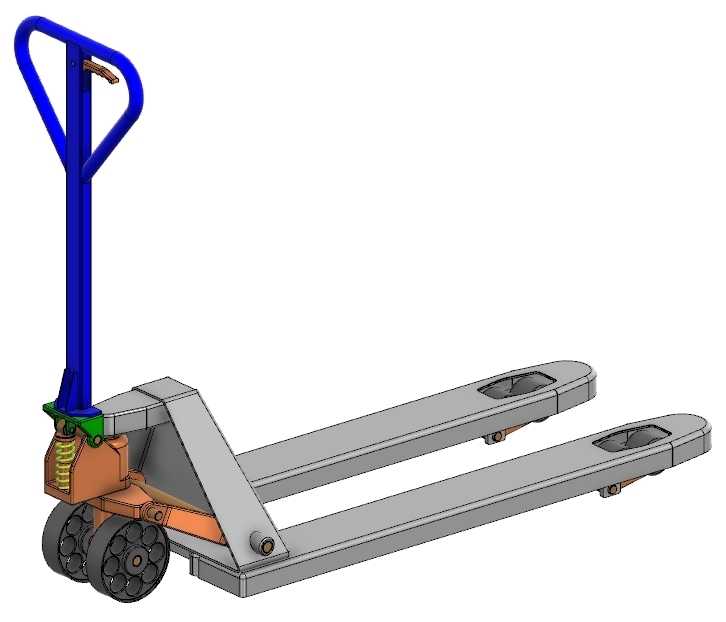

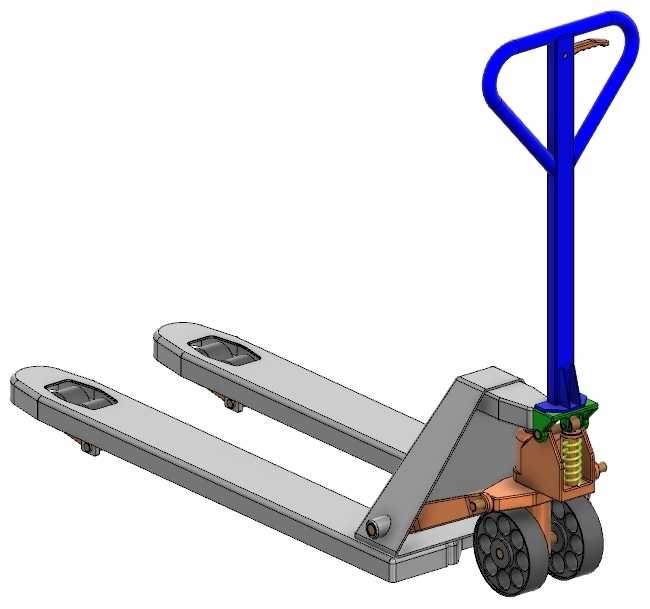

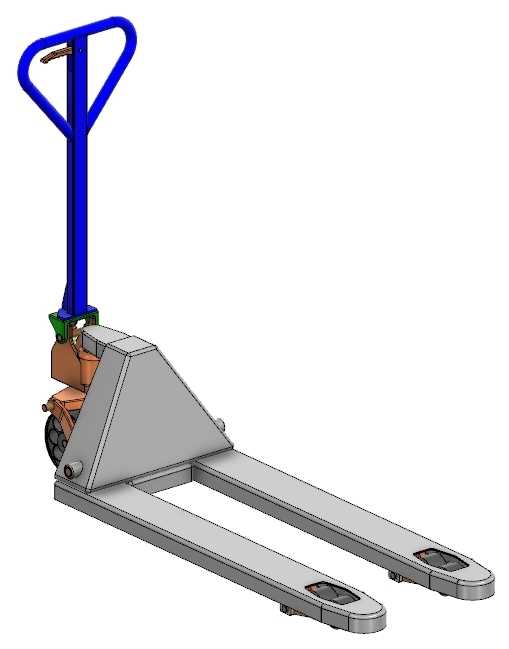

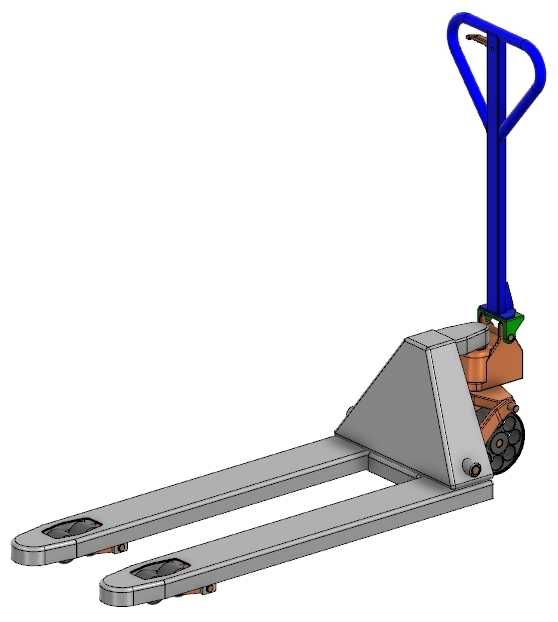

手动液压托盘搬运车结构三维设计

手动液压托盘搬运车是仓储物流、生产车间、商超配送场景中应用极广的短距离托盘货物搬运设备，区别于大型机动叉车，这类设备无需动力源、转弯半径极小，适合在狭窄通道、货架间隙、电梯轿厢内完成整托货物的移位、装卸、堆垛辅助作业，日常作业中可适配绝大多数标准川字底、田字底塑料托盘与木托盘，单台设备额定承载覆盖2吨到3吨区间，完全满足车间线边物料转运、仓库出入库装卸、货车尾部短驳等常规作业需求。

从结构设计逻辑来看，这款搬运车采用整体式焊接叉臂作为承载主体，两根平行叉臂的间距匹配标准托盘进叉口尺寸，叉臂前端做了楔形导入口设计，作业时无需完全对准即可顺利插入托盘底部，避免反复对位浪费作业时间；叉臂底部的承载轮采用双排聚氨酯轮组设计，轮组通过摆臂结构与叉臂主体连接，在经过地面接缝、小坡度门槛时可自适应贴合地面，不会出现单轮悬空导致的货物倾斜问题，同时聚氨酯材质轮面不会划伤环氧地坪、瓷砖地面，适配室内作业场景的地面保护需求。

驱动端的液压升降单元是整个设备的核心功能部件，采用集成式手动液压泵结构，通过手柄的上下扳动即可驱动柱塞泵向油缸内注油，带动活塞杆顶起剪式支撑结构，将叉臂整体抬升，抬升行程控制在120mm到150mm区间，刚好满足托盘离开地面完成搬运的高度需求，不会因为抬升过高导致设备重心上移影响稳定性；液压单元自带过载溢流阀，当承载重量超过额定阈值时会自动泄压，避免超载导致的结构变形、密封件损坏问题，同时泄压手柄集成在操作手柄端部，作业人员握持手柄时手指即可勾动泄压阀，控制叉臂平稳下降，下降速度可通过扳动泄压阀的开度灵活控制，避免重物快速下落冲击地面。

操作手柄采用立式弯管结构，高度设计匹配成年人站立操作的握持高度，手柄表面做防滑套处理，顶部集成了操作方向控制拨杆，拨杆三档位置分别对应上升、空档、下降状态，切换档位时无需大幅移动手部位置；手柄与转向轮支架通过回转支承连接，可实现左右各90度以上的转向角度，配合设备尾部的小直径转向轮，整机转弯半径可控制在1.5米以内，在宽度2米的通道内即可完成原地转向作业，适配高密度仓储货架区的狭窄通行需求。

从安装边界与尺寸适配角度，这款搬运车的叉臂长度覆盖1150mm、1220mm两种常规规格，叉臂外宽分为550mm、685mm两个标准尺寸，可分别适配不同规格的标准托盘，设备整体高度在手柄竖直状态下不超过1300mm，可顺利进入常规货梯、集装箱内部作业；叉臂最低放低高度控制在85mm以内，可顺利插入底部间隙较小的一次性托盘、出口托盘，不会出现叉臂卡滞托盘底部的问题；设备整体自重控制在70kg到90kg区间，单人即可通过尾部的辅助轮短距离挪动设备，转场作业十分便捷。

结构设计上充分考虑了日常维护的便捷性，液压泵单元采用模块化设计，出现密封件老化、压力不足问题时可整体拆下更换，无需焊接拆解；所有轮组的轮轴都采用卡簧固定结构，更换磨损轮面时只需拆下卡簧即可完成更换，无需专用工具；车架所有焊接位置都做了圆角过渡处理，避免应力集中导致的焊缝开裂问题，表面采用喷塑处理，耐磨抗腐蚀，可在潮湿的冷库、有少量油污的机加工车间内长期使用，不会出现表层脱落生锈的问题。

实际作业场景中，这类手动托盘搬运车不需要专门的操作资质，普通作业人员经过简单培训即可上手，相比机动叉车没有尾气排放、噪音极低，适合在密闭的车间、医药仓库、食品仓库内使用，同时设备购置成本低、维护简单，没有电池充电、燃油补给的额外成本，是厂内短距离托盘搬运场景中性价比极高的作业设备，在结构设计时还在转向轮位置加装了防护挡板，避免作业时轮组碾压到作业人员脚部，提升了日常作业的安全性。
