手动液压托盘搬运车结构设计方案

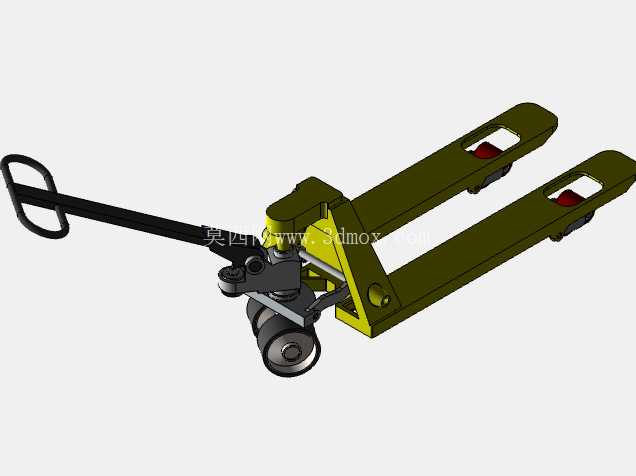

　　在仓储物流、车间物料周转、商超后场补货这类场景里，手动液压托盘搬运车是使用频率最高的短途载具之一，不需要额外动力源，单人即可操作，能在狭窄通道内完成托盘货物的水平移位，适配绝大多数标准川字底、田字底塑料托盘与木托盘，是厂区内部物流链路里衔接货架存储区、装卸货区、生产工位的核心辅助设备。这款手动搬运车的整体结构围绕200公斤额定负载做匹配设计，没有冗余的结构件，整体框架采用标准钣金折弯件加矩形管型材拼焊成型，所有受力焊缝都做了连续满焊处理，焊后打磨平整做喷塑防锈，既保证了框架的整体刚性，又把整车自重控制在单人可轻松撬动转向的范围内，不会因为自重过大增加操作时的拖拽阻力。

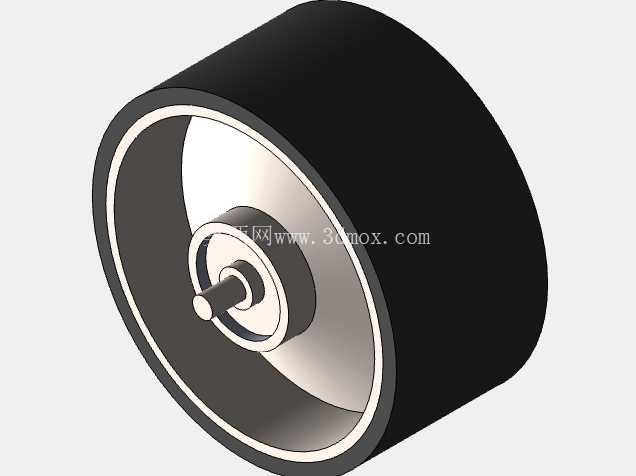

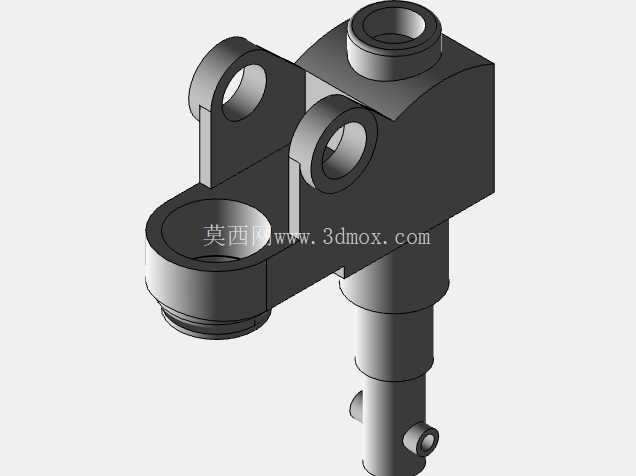

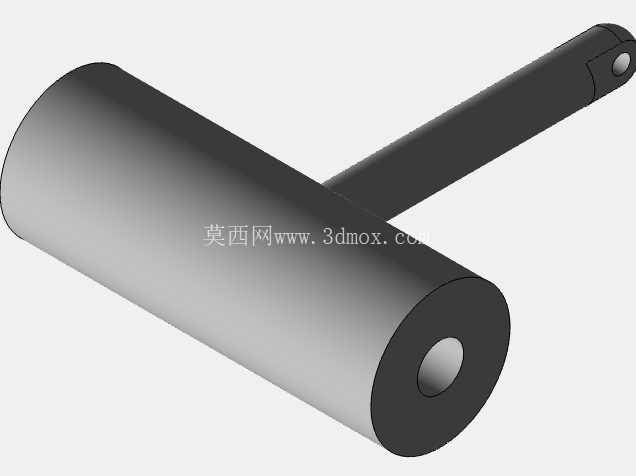

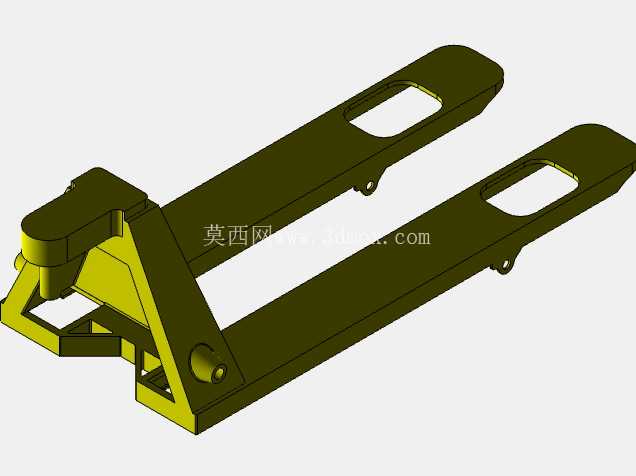

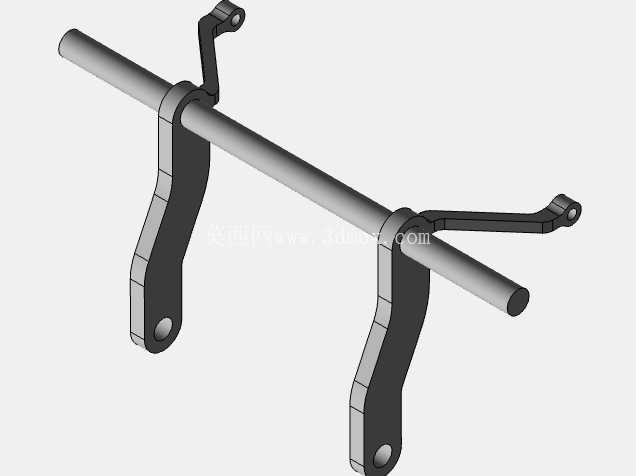

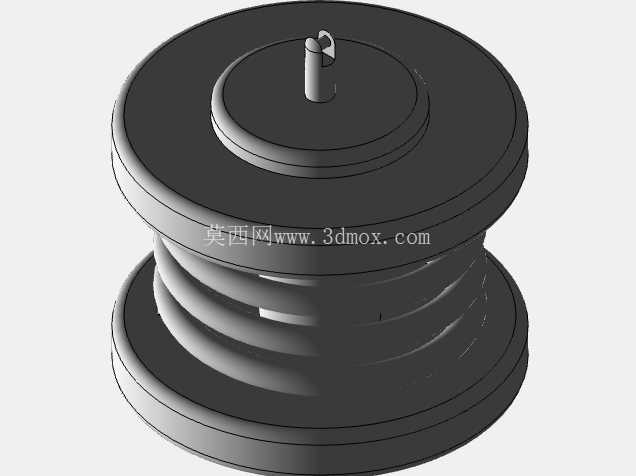

　　货叉部分采用等长平行双叉臂设计，叉臂外侧做了圆弧过渡倒角，插入托盘间隙时不会剐蹭托盘底部的加强筋，叉臂上表面做了防滑压纹处理，承载时托盘不会因为启停惯性出现滑移；叉臂内部的承载轮采用聚氨酯包胶轮搭配深沟球轴承，滚动阻力小，在环氧地坪、水泥地面上推行都不会留下压痕，同时轮组安装位做了嵌入式设计，不会突出叉臂下表面，避免过地面接缝、小坡度门槛时出现卡滞。转向驱动部分集成在车体前部的泵体安装位，手动液压泵的柱塞行程经过匹配调校，每次压下操作手柄的起升高度控制在10mm左右，既不会因为单次起升过高导致操作力过大，也能保证3-5次压动即可让货叉达到标准作业高度，泵体自带过载溢流阀，当承载重量超过额定负载时会自动泄压，避免超载导致结构变形或者密封件损坏。

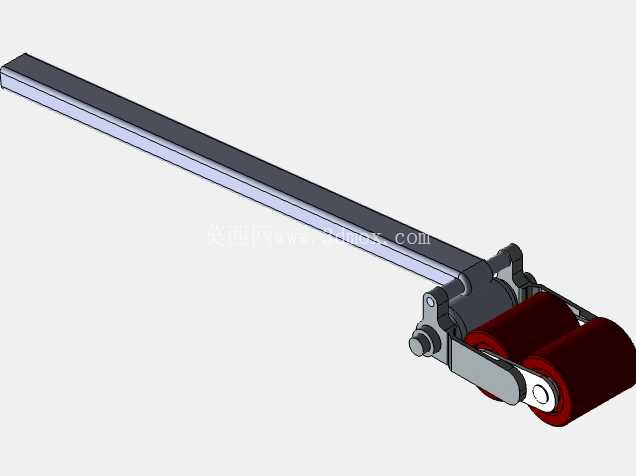

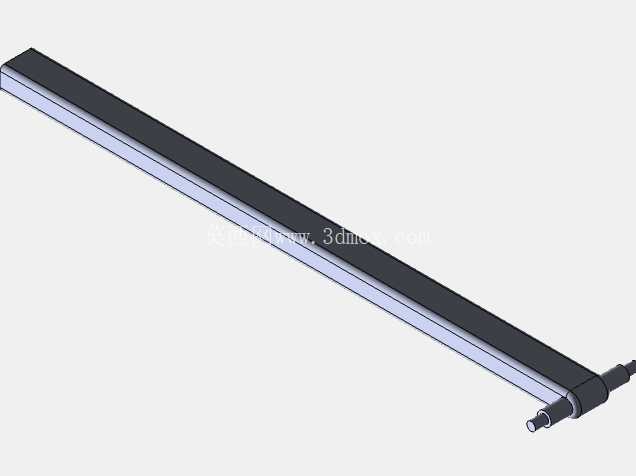

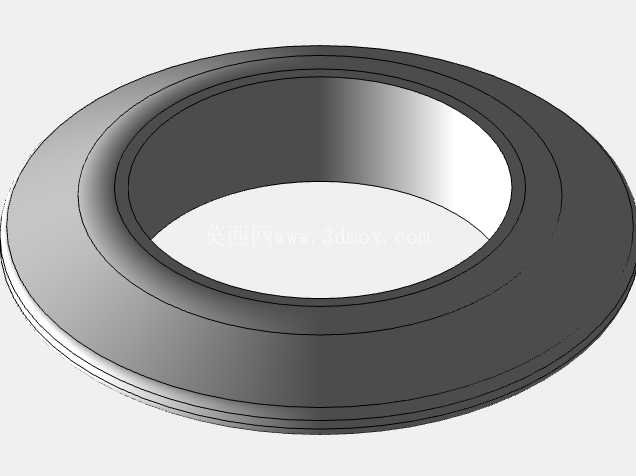

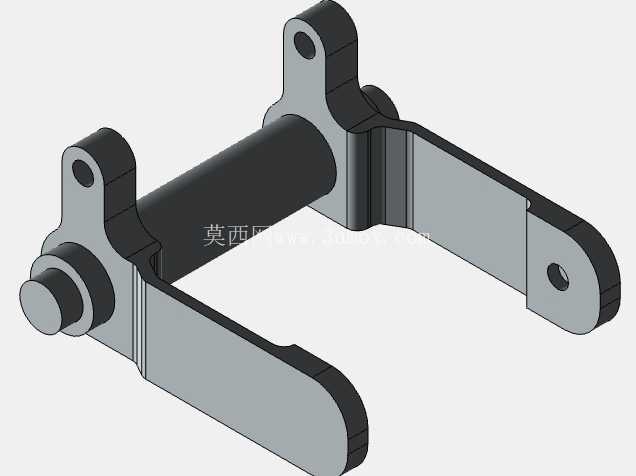

　　操作手柄采用钢管折弯成型，外部包裹防滑橡塑套，手柄角度可以在90度范围内自由锁定，操作人员可以根据自身身高调整握持角度，长时间作业不会出现手腕疲劳；手柄底部的三档控制阀通过扳杆控制，上升档下压手柄即可起升货叉，中立档可以保持货叉高度推行，下降档缓慢释放液压油让货叉平稳回落，回落速度可以通过控制阀的开度微调，避免重物快速下落冲击地面或者损伤货物。转向轮采用大直径万向轮设计，轮轴处加装推力轴承，转向时的操作力不超过15N，即使满载状态下单人也能轻松完成原地转向，适配1.2米宽度的狭窄通道转弯需求；整车的重心经过配平设计，空载时转向轮的接地压力足够，不会出现翘头问题，满载时重心落在前后轮组的承载区间内，推行时不会出现前倾或者侧翻风险。

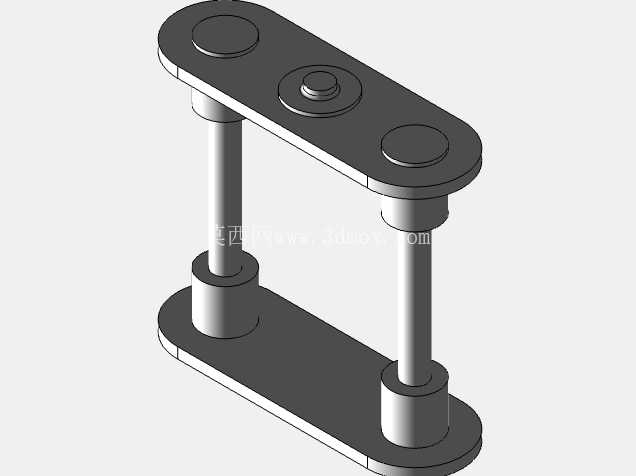

　　设计阶段做了全参数化的结构建模，所有钣金件的折弯参数、型材的切割长度、安装孔位都做了关联驱动，如果需要适配不同的托盘尺寸，只需要调整叉臂长度、轮组间距的参数即可快速衍生出不同规格的型号，不需要重新搭建整体装配结构；轮轴、泵体连接销这类易损件都采用标准件选型，后期维护更换时不需要定制加工，通用配件即可完成替换。建模过程中对轮组的转动、液压泵的升降行程、手柄的转动范围都做了运动仿真验证，全程没有出现运动干涉，所有配合面的公差都按照机械加工的常规精度标注，钣金焊接件的形位公差控制在合理范围内，不需要高精度加工设备即可完成生产制造，整体加工工艺性好，适合批量生产。
