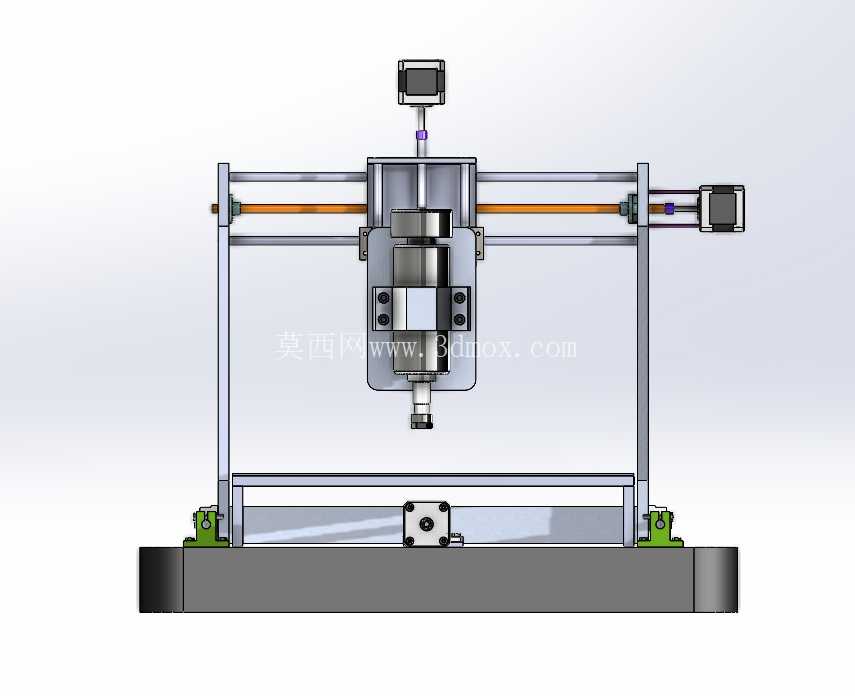

紧凑型线性导轨数控铣床框架结构设计

项目分类:手枪 发布时间:2026-07-14 ID:1197069
  • 紧凑型线性导轨数控铣床框架结构设计

  在小型精密零件加工场景中,桌面级加工设备的框架刚性一直是制约加工精度提升的核心痛点,这套紧凑型数控铣床框架的设计,正是瞄准小尺寸五金零件、教学实训样件、小型模具镶件的铣削加工需求,从结构底层解决传统小型设备导轨变形、主轴偏移、装配公差累积的常见问题。从实际加工场景来看,这类小型铣床常被放置在院校实训车间、个体加工门店、创客空间的工作台面上,不需要大型设备的混凝土地基固定,单台设备的安装占地面积控制在0.8平方米以内,框架底部的安装基准面预留了四个M12的地脚固定孔,既可以直接锁装在标准工业工作台上,也可以搭配减震垫脚直接放置在平整地面上,整体框架的高度控制在750毫米,横向运动行程覆盖300毫米,纵向运动行程覆盖200毫米,主轴垂直方向的有效行程达到150毫米,完全满足常规小型零件的铣削、钻孔、轻量镗削加工需求。

  设计过程中优先考虑了刚性传递路径的优化,没有采用常见的铝型材拼接框架结构,而是选择一体式焊接钢构底座作为整个设备的承载基础,底座的壁厚达到8毫米,内部焊接了十字形加强筋,避免底座在长期承重、切削振动作用下出现蠕变变形。两侧的立式支撑柱采用矩形钢加工而成,支撑柱与底座的连接位置设计了定位止口,装配时可以通过止口快速定位两侧立柱的平行度,不需要反复打表调整就能保证两侧立柱的安装垂直度误差控制在0.02毫米以内,大幅降低了现场装配的调试难度。横向运动的线性导轨直接安装在两侧立柱的顶部安装面上,导轨安装面在加工时一次性铣削成型,保证两根导轨的共面度误差不超过0.01毫米,避免横梁运动时出现卡滞、爬行的问题。主轴安装滑座采用整体式铸铁加工,滑座与横向导轨、垂直导轨的连接面都设计了镶条调整结构,长期使用出现磨损后,可以通过调整镶条的压紧量消除配合间隙,始终保持运动副的配合精度。主轴的安装孔设计为标准BT30锥孔的适配安装位,孔位与垂直导轨的平行度在加工时严格管控,保证主轴运转时的径向跳动量控制在0.005毫米以内,满足精加工的精度要求。横梁部分的驱动采用滚珠丝杠传动,丝杠的两端都配置了固定支撑座,避免丝杠高速运转时出现轴向窜动,丝杠与伺服电机的连接采用弹性联轴器,能够补偿少量的同轴度误差,降低装配时的对中难度。

  整个框架的装配逻辑完全面向可制造性设计,所有的连接孔位都设计了统一的加工基准,零件加工完成后不需要配钻、配磨就能完成总装,单个熟练技工可以在4小时内完成整台框架的装配调试,大幅降低了生产装配的人工成本。在运动部件的重量分配上,设计时将重量较大的驱动电机、电控元件尽量布置在框架的下部位置,降低整个设备的重心,减少切削振动时的设备晃动量,即使在进行大切深的钢件铣削时,框架的整体振幅也能控制在0.01毫米以内,保证加工表面的粗糙度达到Ra1.6的水平。框架的前部预留了工作台的安装空间,工作台的T型槽采用标准尺寸设计,可以直接搭配通用平口钳、分度头等工装夹具使用,不需要额外制作转接板。

  两侧立柱的外侧预留了防护钣金的安装孔位,后期加装安全防护时不需要在主体结构上二次打孔,避免破坏框架的原有精度。电缆、气管的走线槽也在框架设计时预留了安装位置,所有的运动线缆都可以隐藏在框架内部的走线空间内,既避免加工时的切屑刮伤线缆,也让设备的外观更加整洁。从实际使用的维护角度出发,所有导轨、丝杠的润滑注油嘴都布置在方便操作的位置,日常保养时不需要拆卸任何外罩就能完成注油操作,降低了设备的日常维护难度。这套框架结构没有追求过度的轻量化,而是在紧凑尺寸的前提下优先保证结构刚性,所有的受力部位都经过了受力仿真验证,在最大切削负载下的结构变形量不超过0.015毫米,完全满足小型精密零件的加工精度要求,同时整体的制造成本相比同规格的铸铁一体机身降低了40%左右,非常适合小批量生产的小型加工设备厂商作为基础框架使用。
