长导轨式型材切割定位工装结构

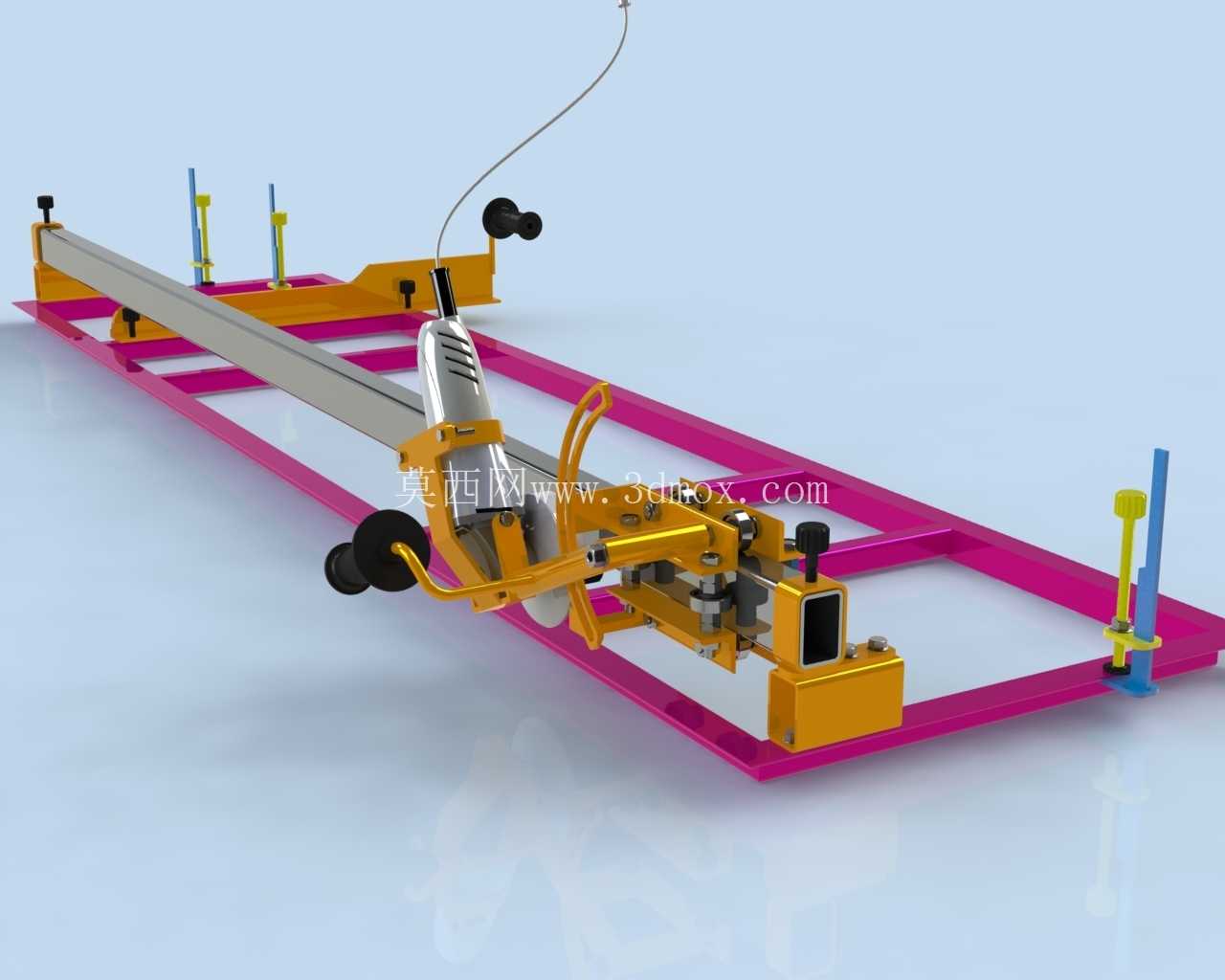

　　这套工装主要面向长尺寸金属型材、铝型材的现场加工作业场景，适配车间内批量型材定长切割、端面修磨的工序需求，解决传统手工划线定位偏差大、长型材悬空抖动导致加工精度不足的问题。整套结构以玫红色方管焊接成型的底架作为承载基础，底架采用矩形框架布局，沿长度方向铺设整根高精度直线导轨作为滑动基准，导轨安装面经过铣削找平处理，保证全程直线度公差控制在每米0.1mm以内，避免滑动过程中出现卡滞或偏移。

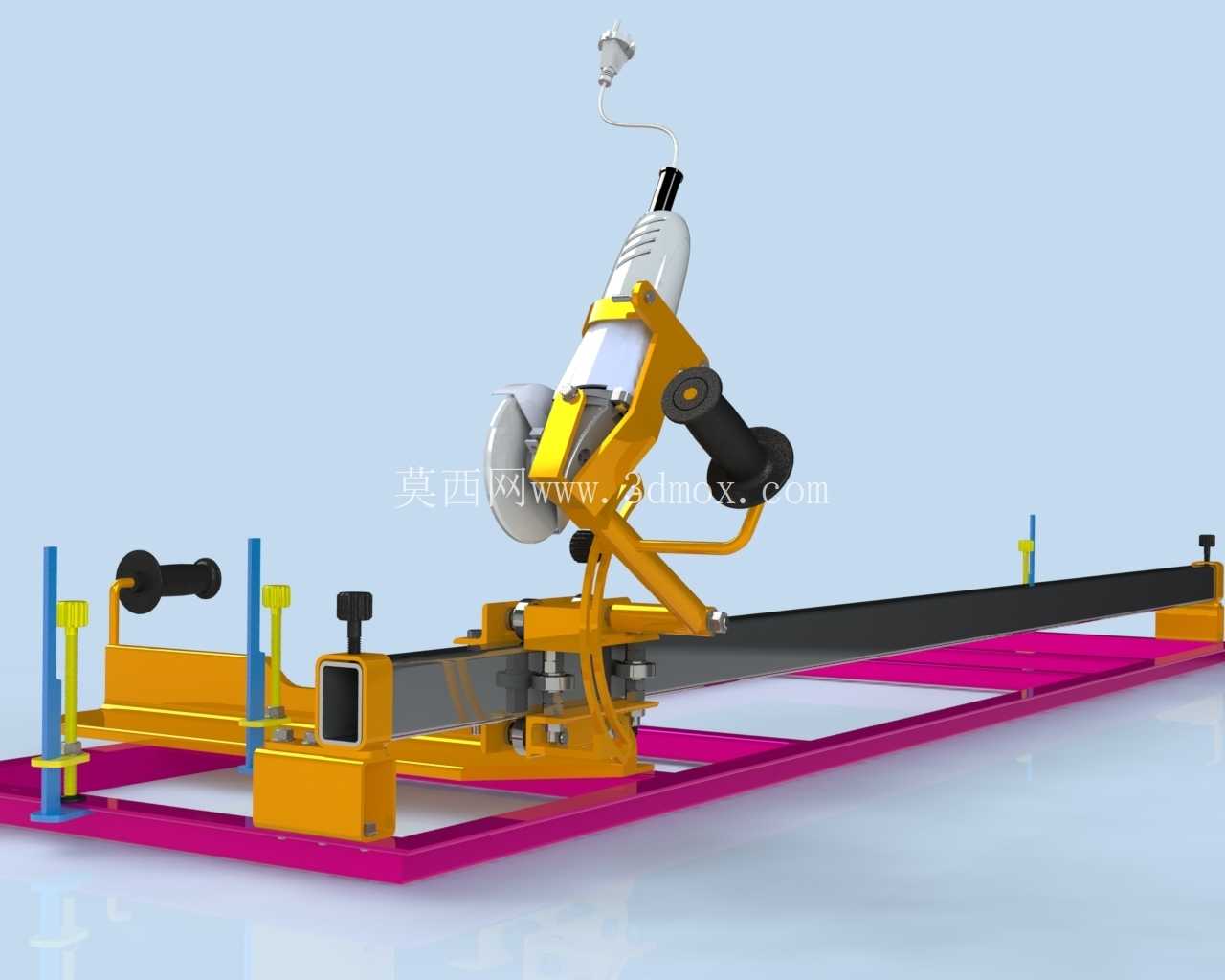

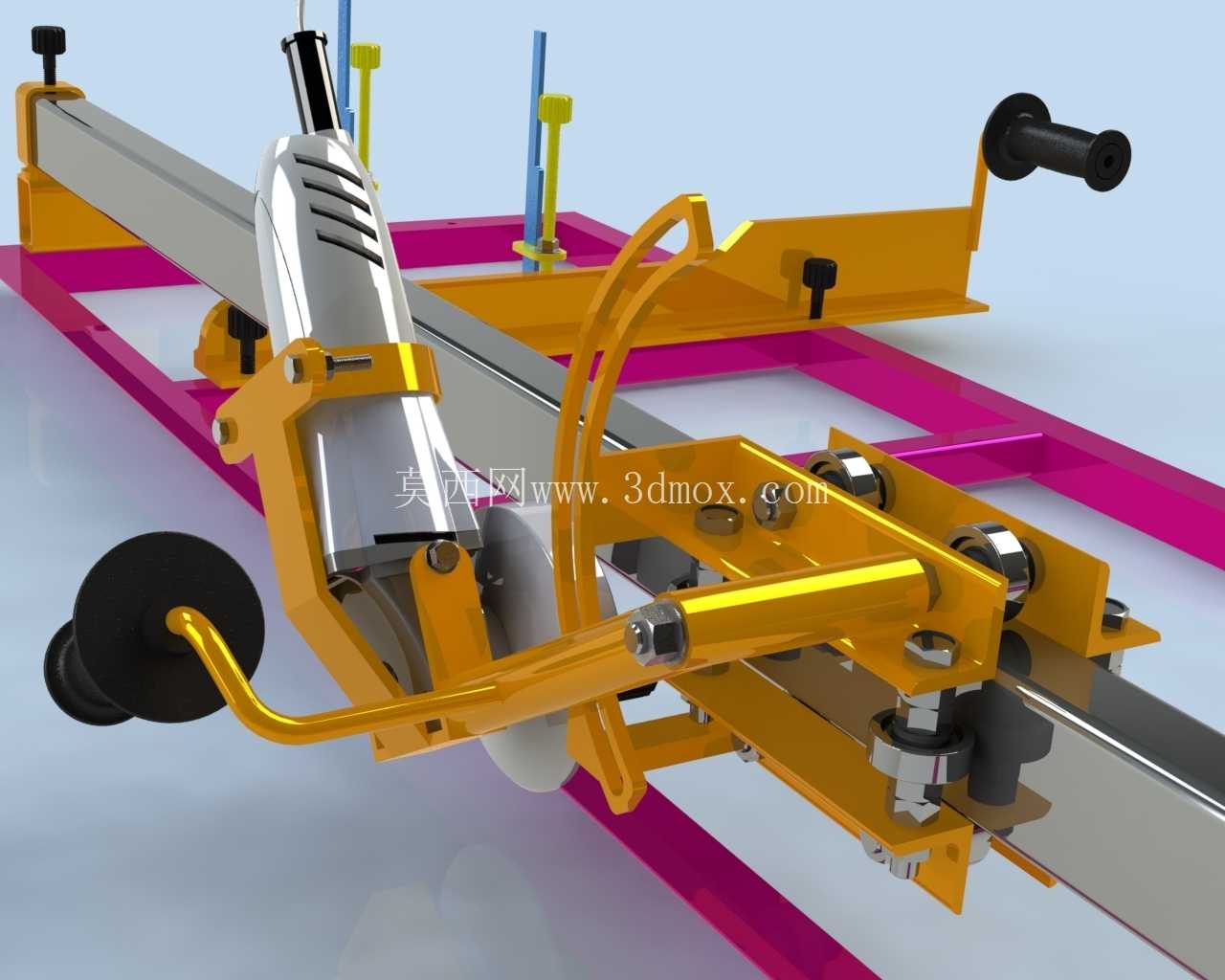

　　滑动作业单元通过滑块与导轨配合，可沿导轨全程无阻碍移动，单元上集成了工具夹持机构，可适配角磨机、小型往复锯等常用手持加工工具，夹持位设置了角度微调结构，可根据加工需求调整工具的切割角度，适配45度、90度等常用型材切角需求，夹持处配有快拆锁紧旋钮，更换工具时无需额外扳手即可完成固定，提升换型效率。底架两端设置了可调式定位挡块，挡块采用立式导柱配合锁紧手柄结构，可沿底架端部的横向滑槽调整位置，用于对型材的端部进行定位，配合滑动单元上的尺寸标尺（可在导轨侧加装磁栅尺或粘贴刻度尺），可快速设定所需的型材切割长度，无需每次加工前重复划线。

　　底架上还分布了多组型材压紧组件，每组压紧组件包含立式支撑柱和快速压头，压头采用橡胶包覆接触面，避免压紧时刮伤型材表面，压紧点沿型材长度方向间隔1.2米分布，保证长型材装夹后不会出现翘曲或悬空，切割时的振动可通过底架直接传导至地面，减少加工振纹。设计过程中优先考虑了工装的通用性，滑动单元的夹持口径可通过调节螺栓适配不同握持直径的手持加工工具，底架的支撑面可兼容矩形管、圆管、角铝等常见截面的型材，无需更换专用夹具即可完成多类型材的加工作业。

　　安装边界方面，整套工装总长度适配6米标准型材的加工需求，宽度控制在0.8米以内，可直接放置在车间常规工作地面使用，底部可选配调平脚杯，适应地面不平整的安装场景，无需额外浇筑基础或打膨胀螺栓固定，方便车间内根据生产需求挪动位置。滑动单元的行程覆盖整根导轨长度，加工时操作人员只需推动滑动单元沿导轨移动即可完成整根型材的连续切割或修磨作业，无需反复挪动型材或手持工具沿型材走动，降低劳动强度的同时，也避免了手持工具悬空操作带来的安全隐患。结构上所有受力部位均采用加厚方管焊接，焊后经过去应力处理，避免长期使用后出现框架变形，导轨安装位预留了调整垫片间隙，可在长期使用出现磨损后通过垫片调整导轨平行度，延长工装的整体使用寿命。端部的定位挡块上还预留了靠模安装位，可根据特殊加工需求加装成型靠模，完成型材上的缺口、异型槽等特殊结构的加工，进一步拓展工装的适用范围。
