带法兰盘空心肘节夹紧固定连接件

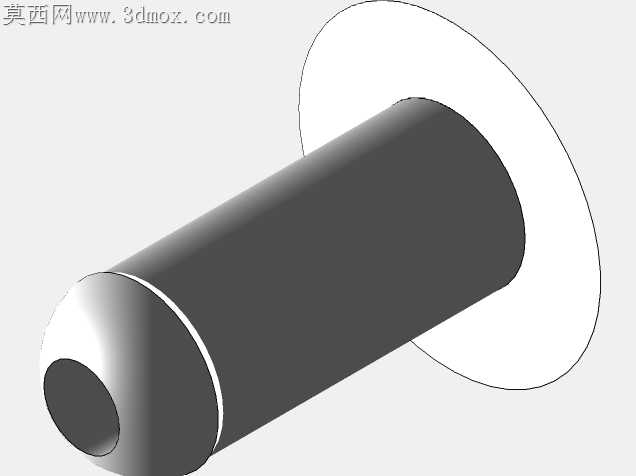

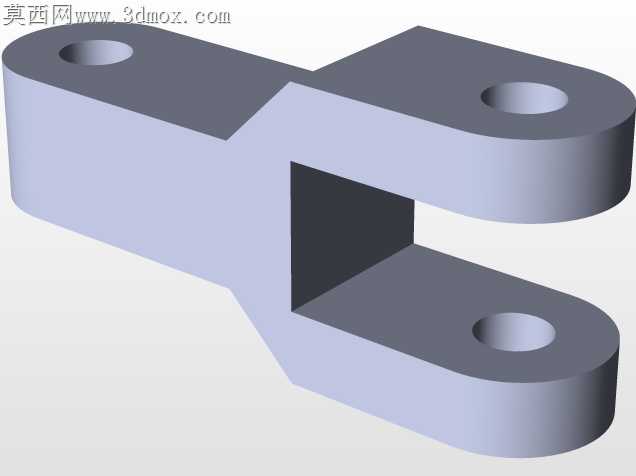

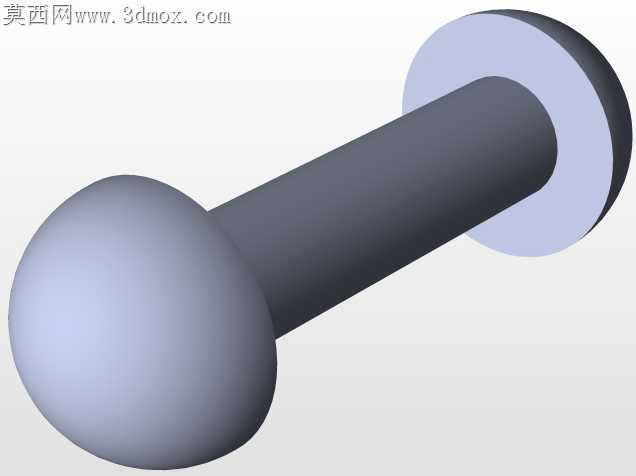

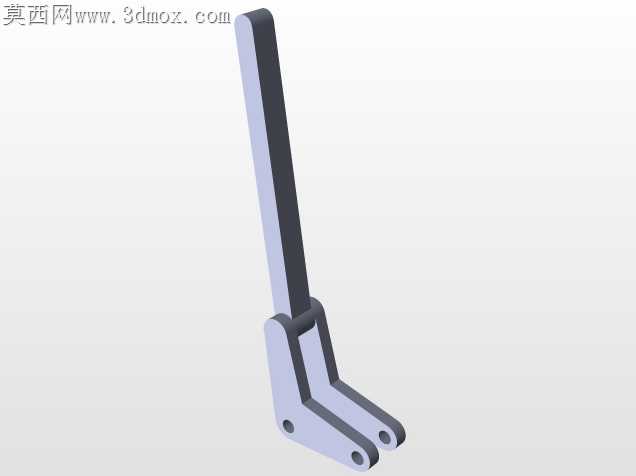

这款带法兰盘的空心肘节夹紧连接件，主要应用于工装夹具的快速装夹工位、小型自动化设备的行程限位结构、以及轻工产线的工件定位环节，在电子元器件组装治具、小型五金件加工夹具、木工快速压紧装置中都能见到这类结构的身影，它的核心作用是作为肘节夹紧机构的受力传导与安装基座，替代传统的实心销轴搭配独立垫片的组合结构，减少装配环节的零件数量，提升装夹机构的整体刚性。从功能特性来看，这款连接件采用带一体式法兰盘的结构设计，法兰盘端面作为安装贴合面，能够在锁紧时均匀分散压紧力，避免局部应力集中造成的工件表面压痕，同时空心的轴身设计既可以减轻自身重量，也能穿入定位销、牵引线材或者通气管路，适配多场景的复合安装需求，轴端的圆弧导向结构能够在装配时快速对准安装孔，降低对位难度，提升装配效率。设计过程中，工程师首先针对肘节夹紧机构的受力特性做了力学仿真，确定了轴身的壁厚参数，保证在承受常规1200N夹紧力时不会发生形变，法兰盘的直径设定为轴身直径的2.2倍，确保压紧时的接触面积足够，不会在被夹工件或者安装板上留下压痕，轴身的长度预留了0.2mm的安装间隙，适配不同厚度的安装板与肘节臂的叠装需求，轴身与法兰盘的衔接处做了R0.5的圆角过渡，避免应力集中造成的断裂风险。从安装边界来看，这款连接件的法兰盘为整圆结构，安装时不需要额外调整周向角度，直接将轴身穿入安装孔后，法兰端面贴合安装基准面即可完成定位，轴身的外径采用h6公差等级，能够与标准的夹具安装孔实现间隙配合，既保证安装顺畅，也不会出现过大的旷量影响夹紧精度，空心内孔的直径满足M6螺栓或者直径5mm的销钉穿过，可根据实际使用场景选择螺栓锁紧或者销钉铆接的固定方式，整体结构没有复杂的异形曲面，常规的车削加工即可完成生产，加工成本低，适合批量配套使用。在实际使用场景中，这类肘节夹连接件常搭配快速夹钳使用，作为夹钳的固定转轴或者压头连接座，相比传统的分体式销轴加垫片的结构，一体式法兰的设计能够避免垫片在反复夹紧动作中出现移位、脱落的问题，大幅降低夹具的维护频率，在频繁开合的夹紧工位上，这类结构的使用寿命能够达到分体式结构的1.8倍以上，同时空心结构也方便在夹紧的同时实现工件的气检、走线等附加功能，适配更多定制化工装的设计需求。
