透明手柄手用快换式工具夹头结构

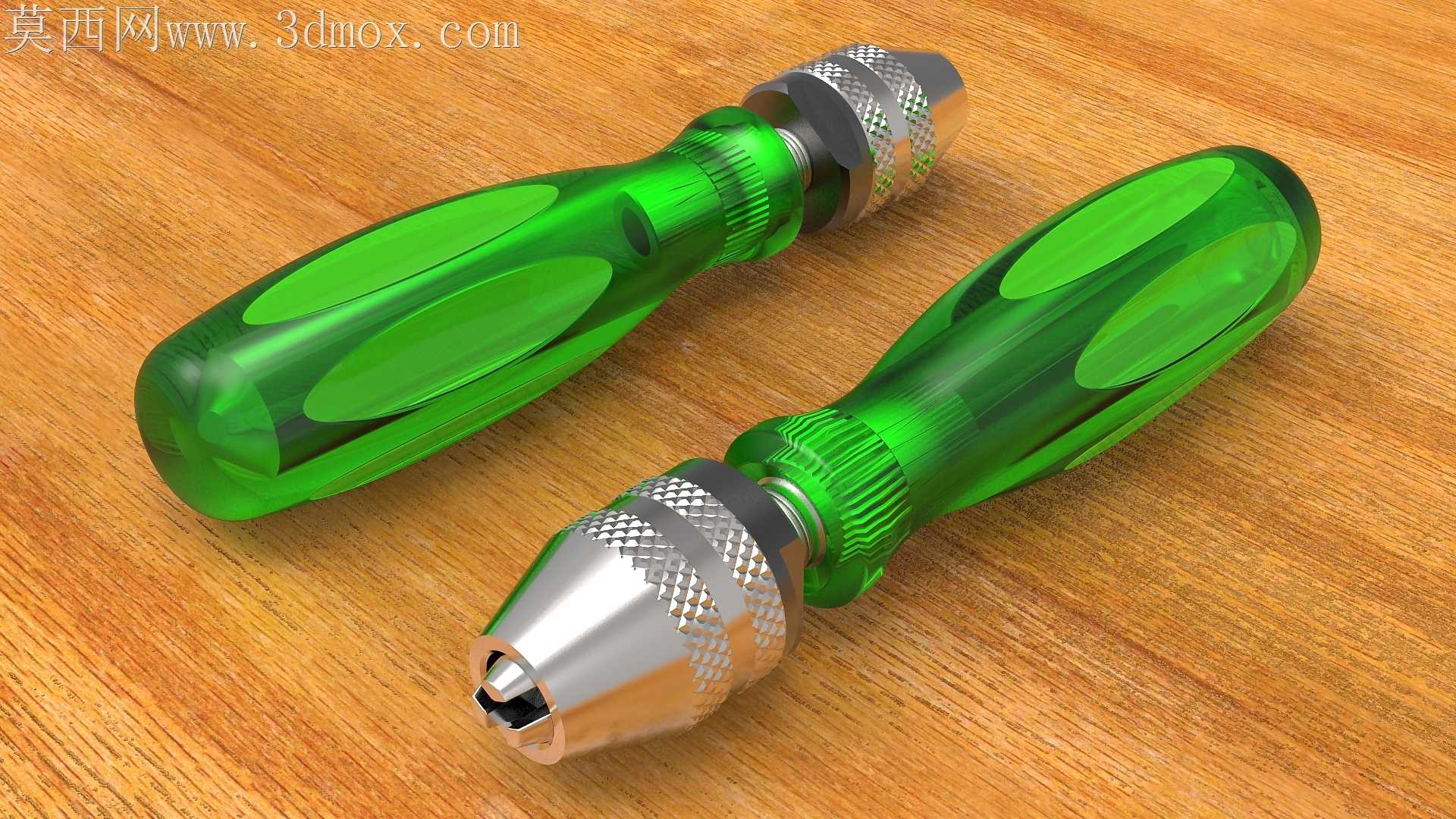

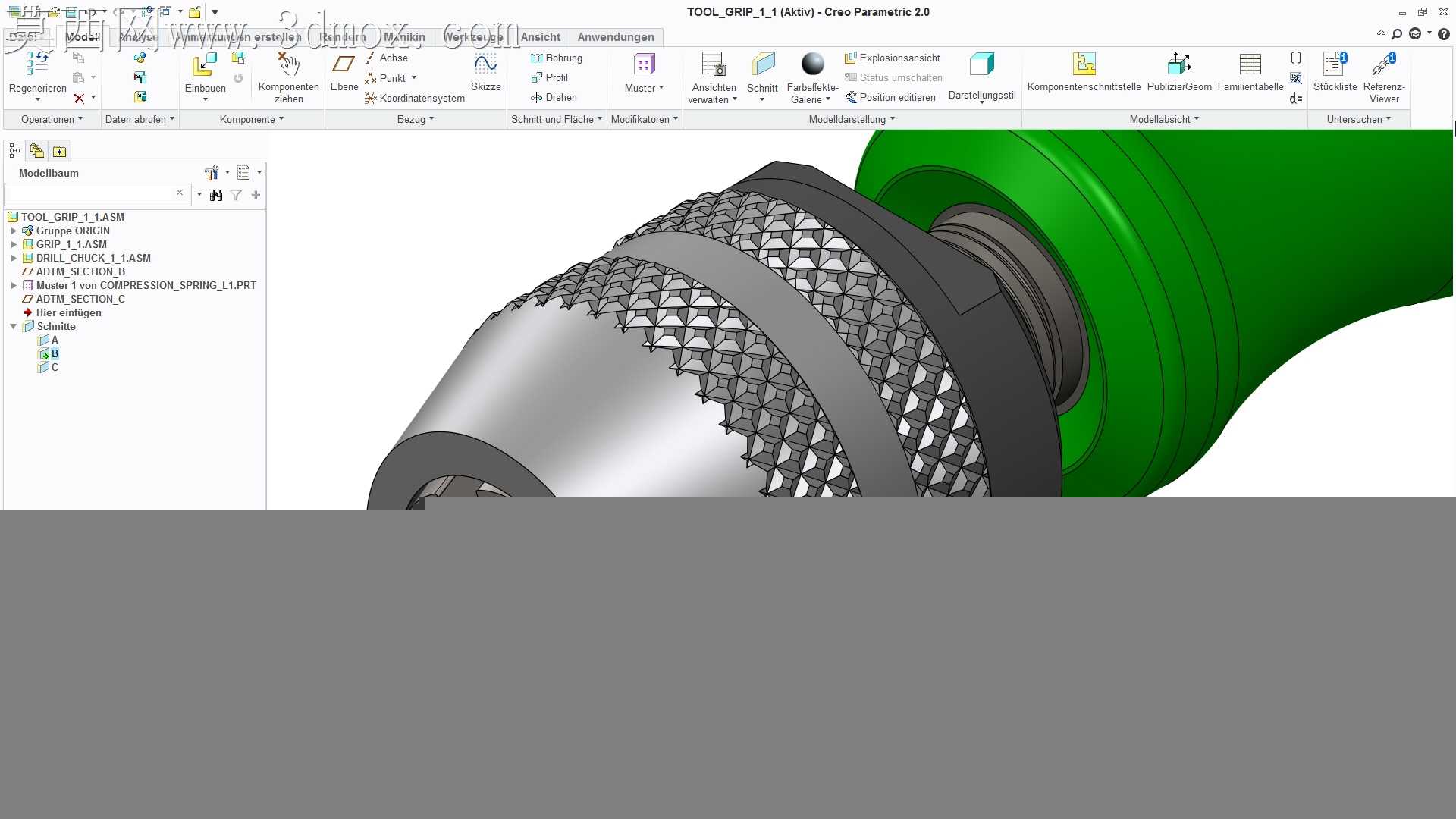

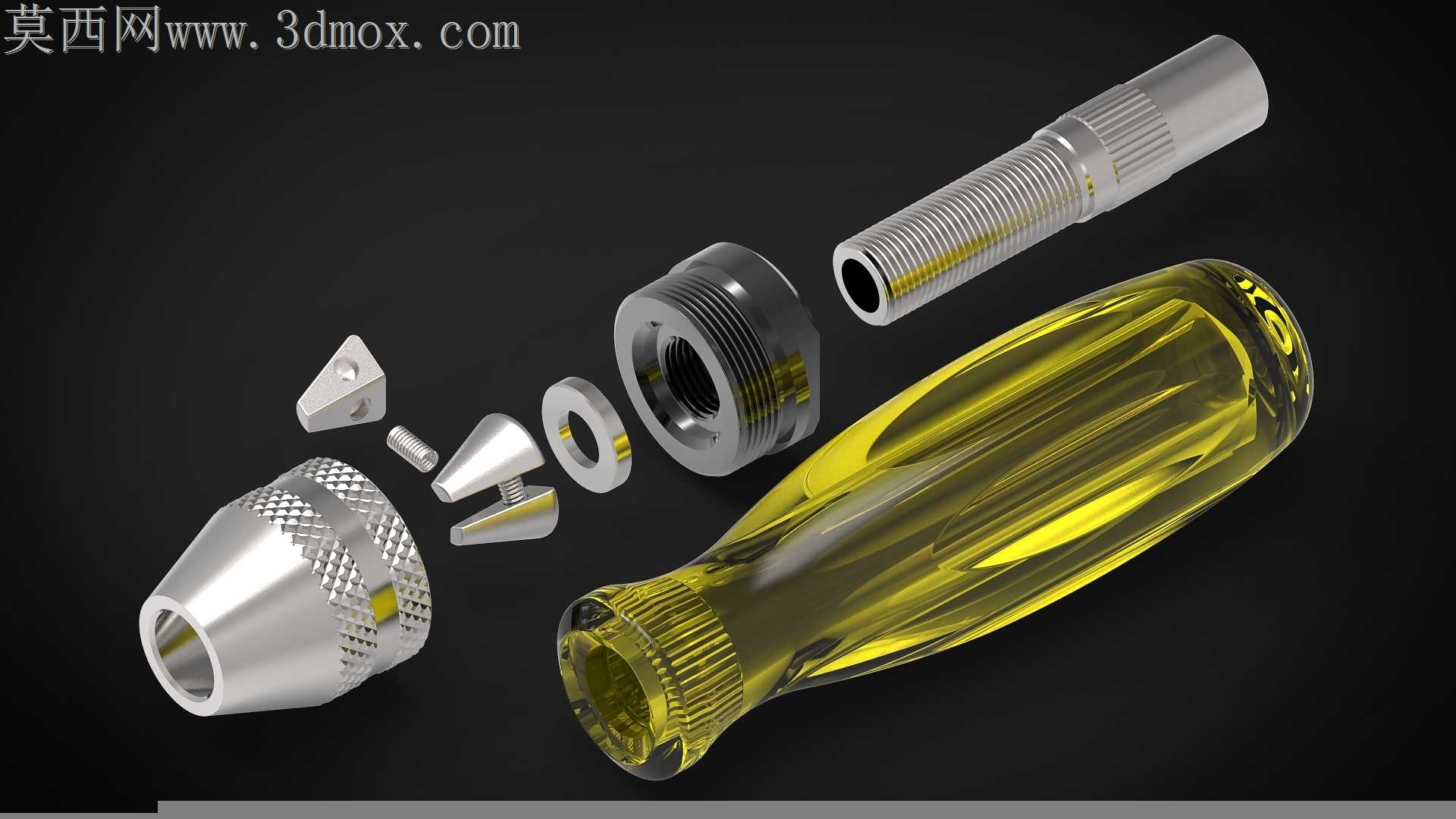

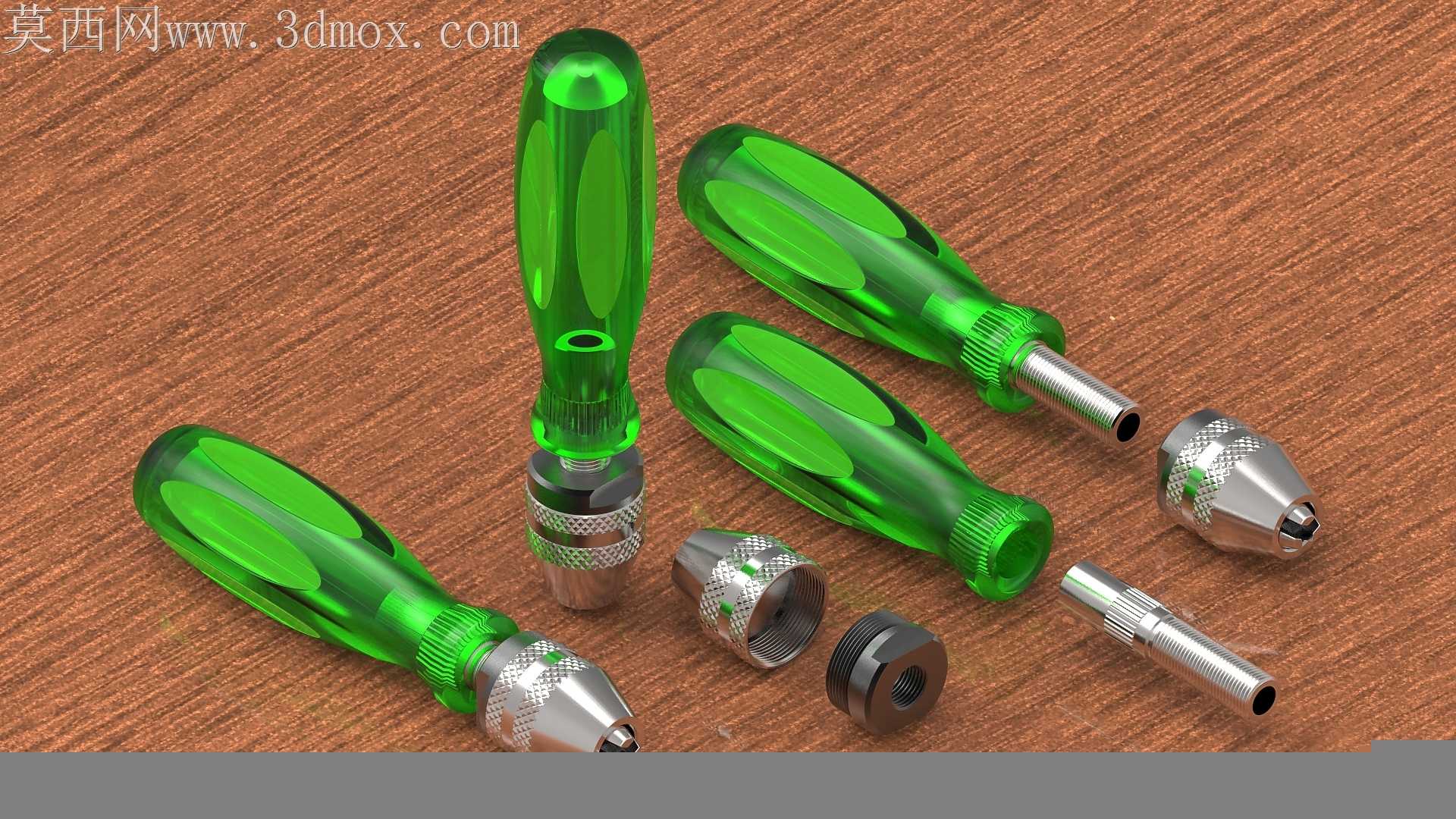

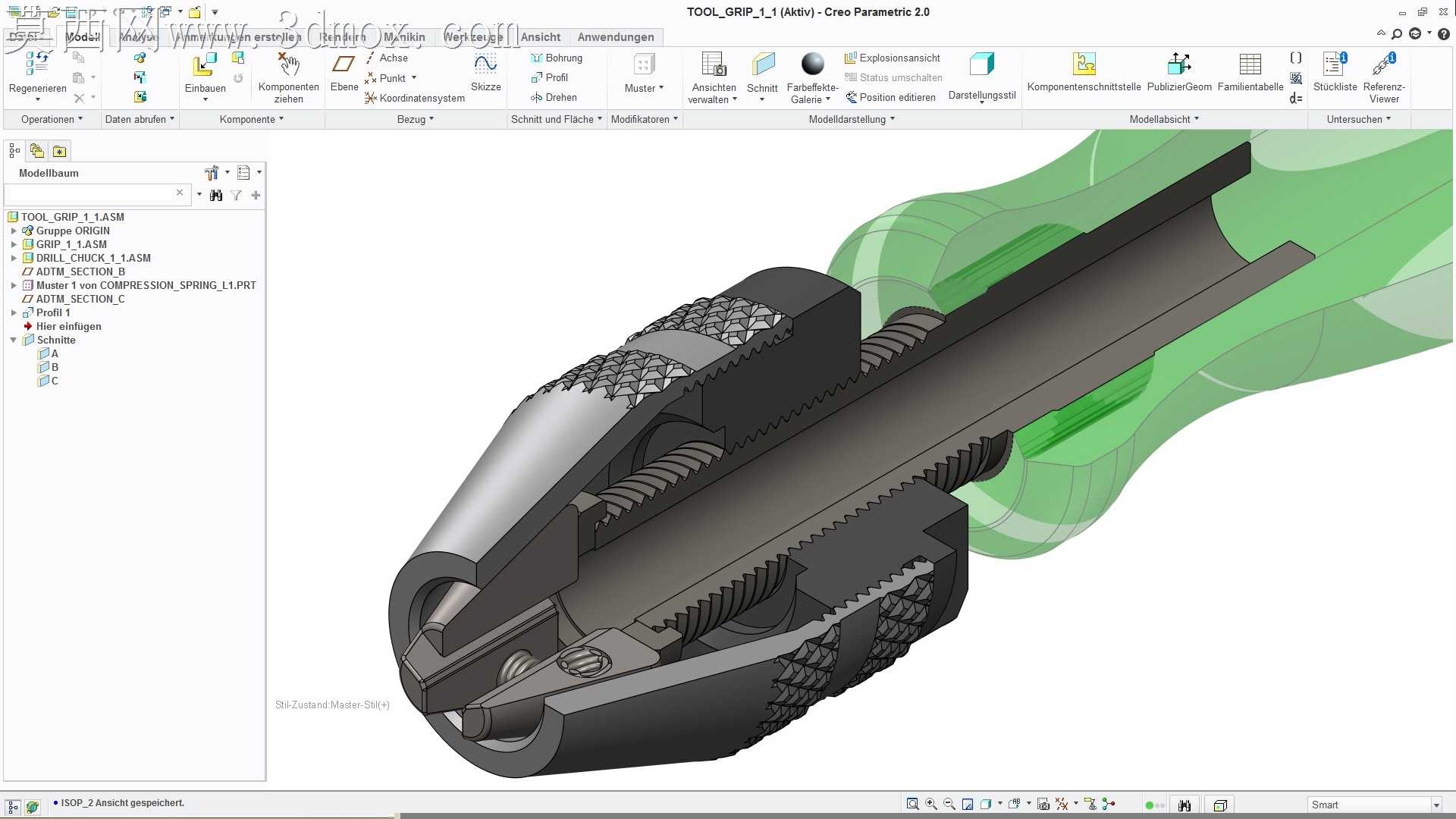

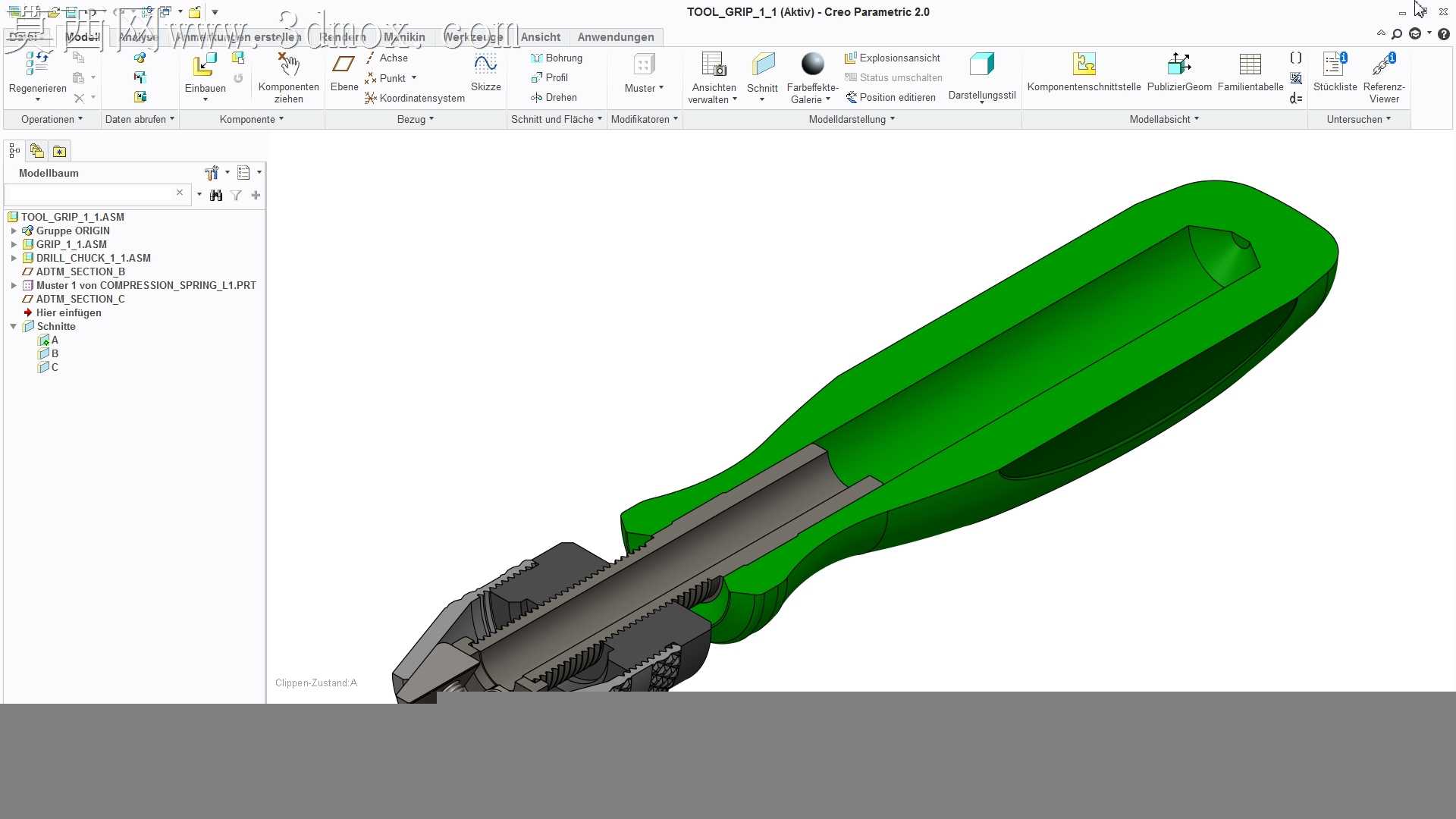

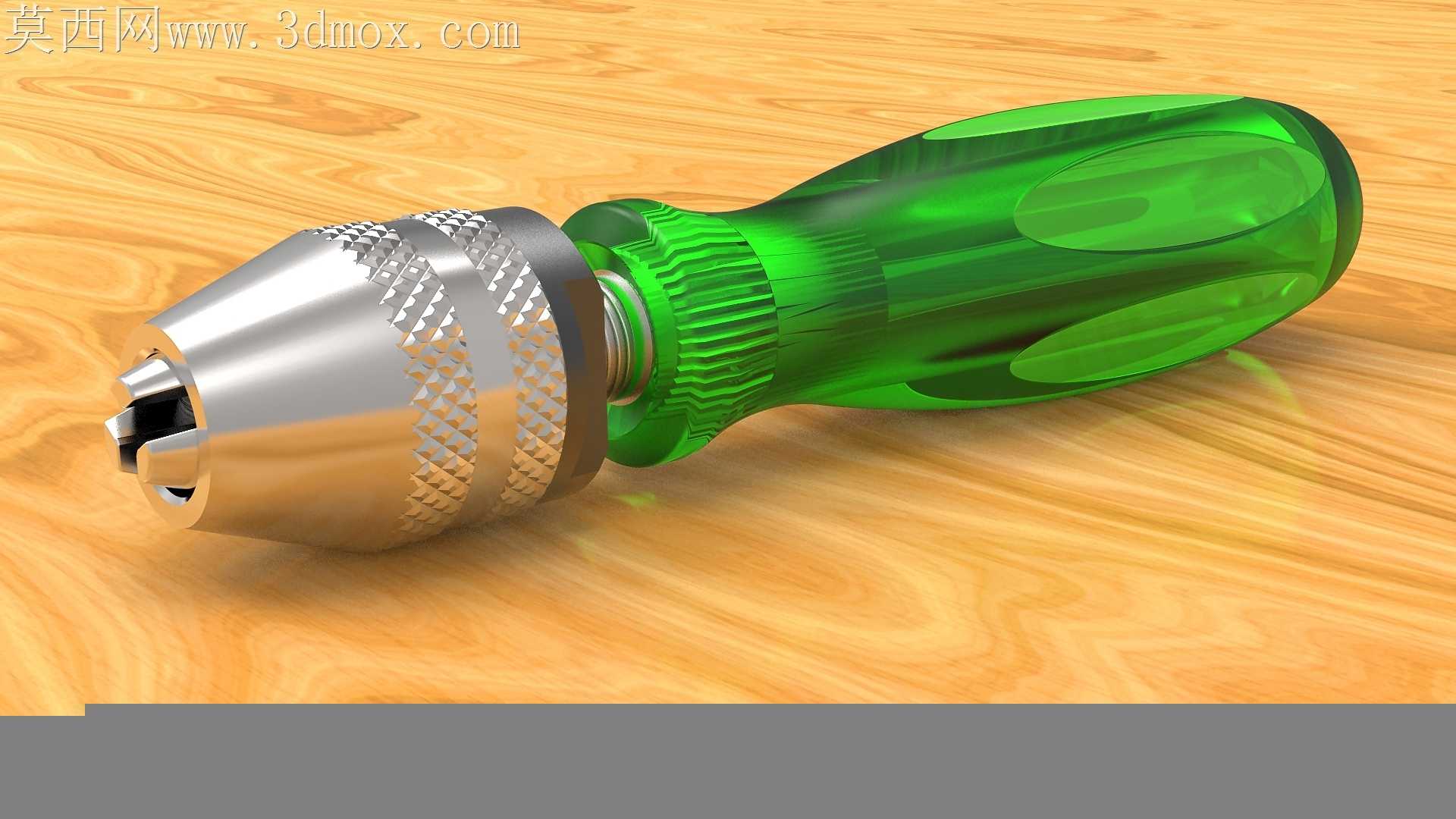

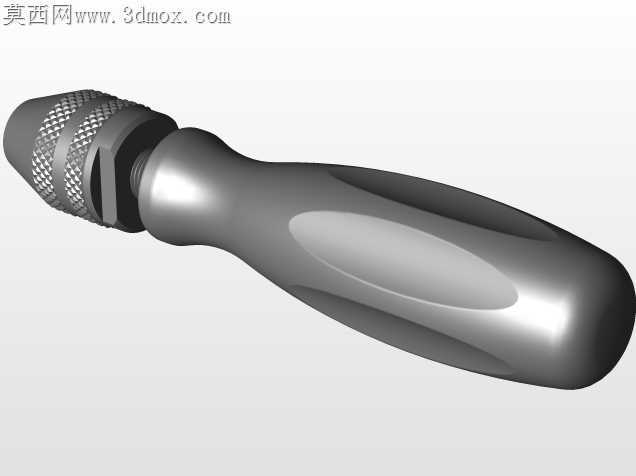

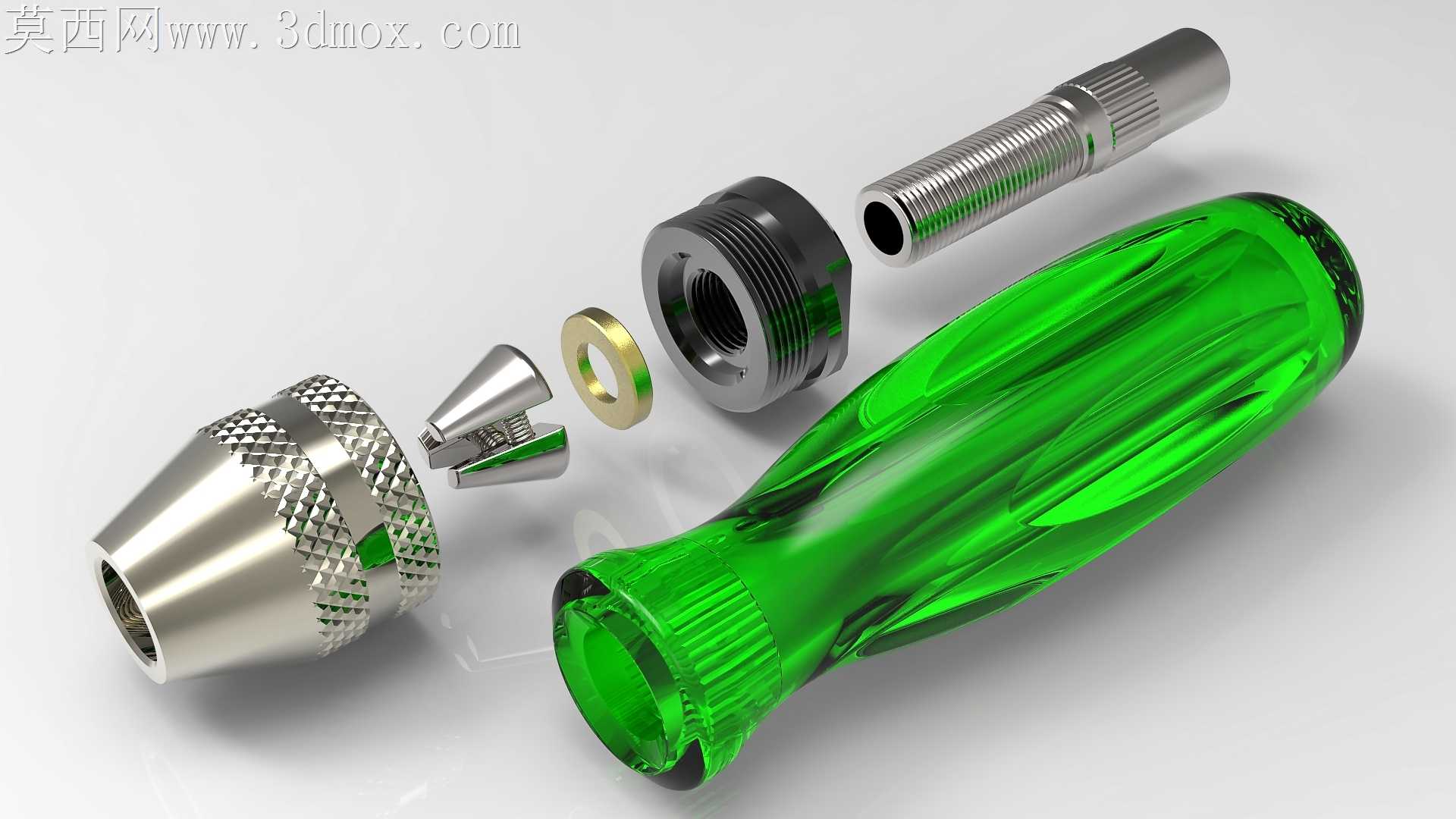

这款手用工具夹头主要面向小型机修、手工装配、家用DIY、精密零件修配等场景设计，可直接手持操作，无需装夹在机床设备上，能够灵活适配狭小空间内的作业需求，解决了传统小型夹持工具适配范围窄、换头繁琐的痛点。在实际使用中，它可以稳定夹持直径1mm到9mm范围内的圆柱柄工作部件，涵盖微型钻头、手用铰刀、埋钻、小型锉刀、异形冲针、精密打磨头等多种作业端头，覆盖了打孔、铰孔、修边、打磨、小型零件定位夹持等多类手动作业需求，不管是电子元件引脚修磨、小型塑料件毛边清理、模型制作打孔，还是五金小件的临时夹持固定都能胜任。夹头的夹持端采用三瓣式弹性收口结构，配合滚花调节旋套，无需额外辅助扳手，徒手旋转旋套即可完成夹持范围的调节，旋套表面的菱形滚花纹理在手部沾有少量油污、切削液的情况下也能提供足够摩擦力，不会出现打滑脱手的问题，调节过程顺滑无卡顿，夹持到位后能提供足够的径向锁紧力，正常手动施力作业时不会出现端头晃动、松脱的情况。手柄部分采用通透的绿色工程塑料材质，曲面造型完全贴合人手握持的生理曲线，柄身的防滑凹槽和棱纹设计能分散长时间握持的手部压力，减少连续作业的疲劳感，透明材质也能让使用者直观观察到内部锁紧机构的动作状态，及时排查夹头内部是否进入铁屑、杂物，避免卡滞故障。设计过程中，夹头内部的锁紧螺纹采用标准通用牙型建模，锁紧弹簧的参数匹配14.5mm的中长尺寸，确保旋套在全行程调节时的弹力均匀，不会出现过松夹不紧、过紧拧不动的问题；金属夹持部分与塑料手柄的连接采用径向加轴向双重紧固的结构，仅通过螺栓即可完成两者的固定连接，结构简单可靠，后期拆解维护、清理内部杂物十分方便，不需要复杂的专用工具。整体结构的外形尺寸适配成年人单手握持的最佳范围，金属夹头部分的长度与手柄长度比例经过优化，作业时重心落在掌心位置，长时间手持不会出现头重脚轻的不适感，安装边界上不需要额外搭配转接配件，装入对应规格的工作端头即可直接使用，适配场景灵活，不管是日常家用维修，还是生产线上的临时补修作业，都能提供稳定可靠的夹持效果。
