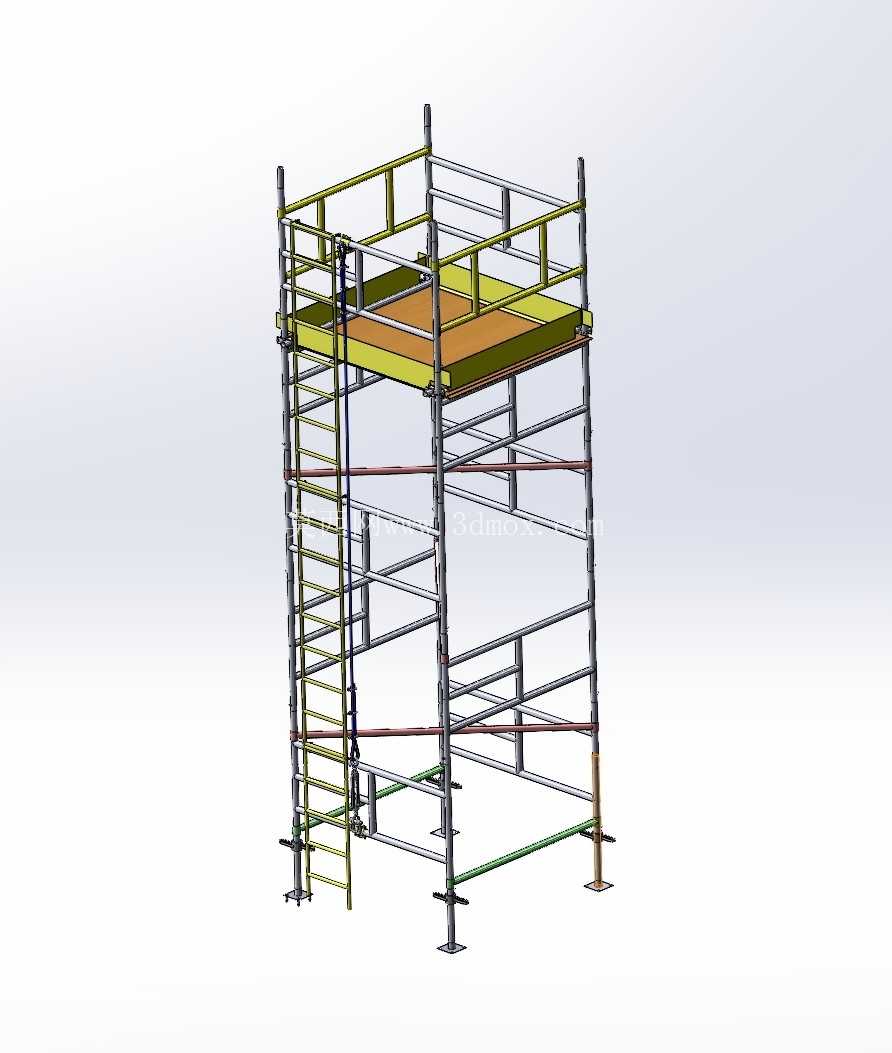

五米高集成爬梯管式脚手架作业塔

　　这款集成爬梯的管式作业塔，核心服务于建筑外立面施工、场馆内部检修、工业设备安装等需要稳定高空作业面的场景，在常规5米作业高度区间内，替代传统零散搭设的临时架体，解决了临时架体爬梯与平台脱节、防护缺失的常见问题。从结构设计逻辑来看，整体采用标准圆管作为主承力构件，竖向立杆采用同轴对接的接长方式，每段立杆的连接节点设置在水平横杆下方300mm范围内，避免接长点处于杆件受力弯矩最大的跨中位置，水平横杆沿竖向每间隔2米设置一道，同时在架体四个立面设置交叉斜撑，斜撑与立杆、横杆的连接节点采用同轴扣件锁紧，保证架体在承受水平侧向力时不会出现整体侧倾。

　　集成爬梯直接附着在架体单侧立面，梯梁与架体立杆通过专用扣件刚性连接，爬梯步距设置为300mm，踏面采用防滑冲压钢板，每段爬梯顶部直接衔接作业平台入口，不需要额外设置过渡踏步，作业人员从地面攀爬至平台的全程都有连续的扶手杆件防护，扶手高度从踏面起算设置为1.2米，中间增设0.6米高的中间护栏，避免攀爬过程中失足坠落。顶部作业平台的铺板采用满铺设计，铺板与下部水平横杆之间设置防滑定位件，防止铺板在人员走动时出现滑移，平台周边除爬梯入口位置外，全部设置1.2米高的防护栏杆与180mm高的挡脚板，挡脚板与铺板之间不留缝隙，防止工具、小型零件从平台边缘坠落。

　　架体底部四个支脚均设置可调底座，可调底座的调节行程为300mm，可以适应不平整的硬化地面，通过调节底座丝杆长度保证架体整体处于水平状态，避免因地面倾斜导致架体受力不均。在安装边界上，这款架体的底部占地尺寸为长2.5米、宽1.5米，安装时需要保证地面为硬化平整的混凝土地面，地面承载力不小于10kPa，架体搭设完成后整体高度为5米，顶部作业面的额定承载能力为每平方米2千牛，可以同时容纳3名作业人员携带常规手动工具开展作业，不允许在平台上集中堆放重型建材或设备。

　　设计过程中特意将所有连接构件做了通用化处理，所有横杆、斜撑、立杆的管径与扣件规格统一，现场搭设时不需要对杆件做二次切割加工，只需要按照编号顺序拼接即可，单组架体的搭设时间仅需两名作业人员配合耗时40分钟即可完成，拆除后所有杆件可以堆叠存放，单根杆件最长为2米，方便采用普通货运车辆转运，适配不同工地之间的周转使用需求。不同于传统脚手架需要单独搭设爬梯通道的形式，这款集成设计的架体将爬梯作为架体整体受力结构的一部分，爬梯的梯梁同时参与架体立面的受力传导，既减少了额外搭设爬梯的材料消耗，也提升了架体整体的抗侧刚度，在现场使用时，不需要额外设置缆风绳，只要将底部可调底座调平锁紧，即可满足5米高度下的作业安全要求，在室内场馆的机电安装、管线检修场景下，不会因为缆风绳牵拉影响周边通行空间。架体的所有金属构件表面都做了镀锌防腐处理，在户外露天环境下使用不会出现短时间锈蚀的问题，扣件采用可锻铸铁材质，锁紧力矩达到40牛米时即可保证连接节点不出现滑移，日常维护只需要定期检查扣件的锁紧状态、铺板的磨损情况即可，不需要做特殊的防腐保养。
