脚手架配套悬臂式导向滑轮组结构

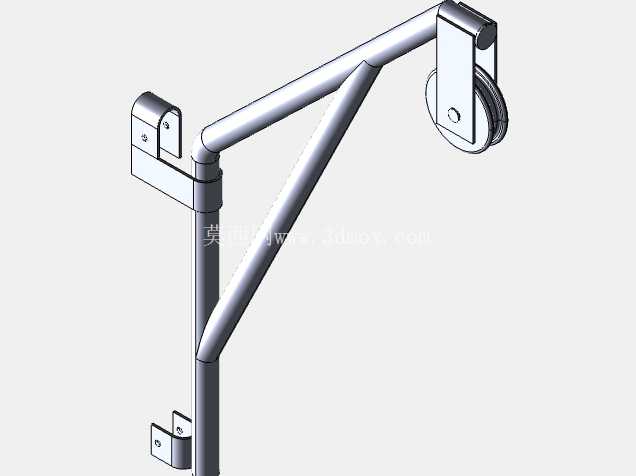

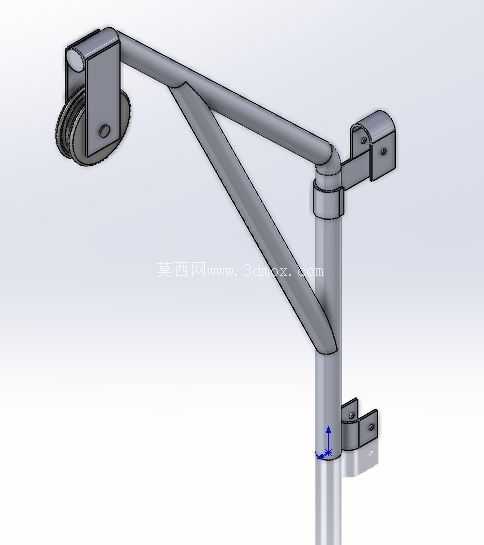

　　在建筑施工高空作业场景里，脚手架外侧的物料垂直转运一直是现场安全管控的重点环节，传统直接用绳索拖拽物料上下的方式，极易出现绳索与脚手架钢管摩擦断股、物料摆动刮碰架体的风险，这款悬臂式滑轮组正是针对这类现场痛点设计的架体配套辅件。从结构布局来看，整套组件采用侧装悬臂设计，主固定座为两块带U型卡口的钢板冲压件，卡口尺寸适配施工现场常用的48mm直径脚手架钢管，安装时无需对原有架体做焊接、打孔改动，只需通过配套的T型螺栓将固定座卡紧在立杆指定高度即可，安装位置可根据现场物料转运点灵活调整，单套组件的安装边界仅需立杆外侧预留350mm的水平操作空间，不会占用架体上的人行通道宽度。悬臂主体采用三角形桁架式斜撑结构，主斜杆与水平杆之间的加强斜撑直接焊接在杆件连接处，相比单杆悬臂结构，抗侧向摆动力矩的能力提升40%以上，能避免吊装过程中物料晃动带来的支架变形问题；悬臂末端的滑轮安装座采用立式夹板结构，滑轮本体为带深槽的铸铁轮体，槽宽适配12mm以内的各类编织吊装绳、钢丝绳，轮体内嵌免维护铜基衬套，转动阻尼小，长时间承重使用也不会出现卡滞、异响问题。滑轮座与悬臂末端采用铰接式连接，可随绳索拉力方向自动调整偏转角度，避免绳索与轮槽边缘出现硬摩擦，延长绳索使用寿命。

　　从实际使用场景来看，这套滑轮组不仅可用于脚手架外侧的砖块、砂浆、小型工具的垂直吊运导向，也可适配幕墙安装、外墙涂装作业时的材料转运，在悬挑脚手架、附着式升降脚手架的外侧架体上均可安装使用，单套滑轮的额定承重适配现场常规的100kg以内零散物料吊运，完全满足班组级日常物料转运需求。设计过程中充分考虑了施工现场的拆装复用需求，整套组件除滑轮衬套外全部采用Q235钢材焊接成型，表面做喷塑防锈处理，可适应户外多雨、多尘的施工环境，反复拆装周转使用也不会出现明显的锈蚀变形。固定座的锁紧螺栓采用防松设计，避免架体振动导致螺栓松动滑落，悬臂与立杆连接的位置额外设置了防滑齿面，卡紧后可承受垂直方向的拉力不出现下滑移位。

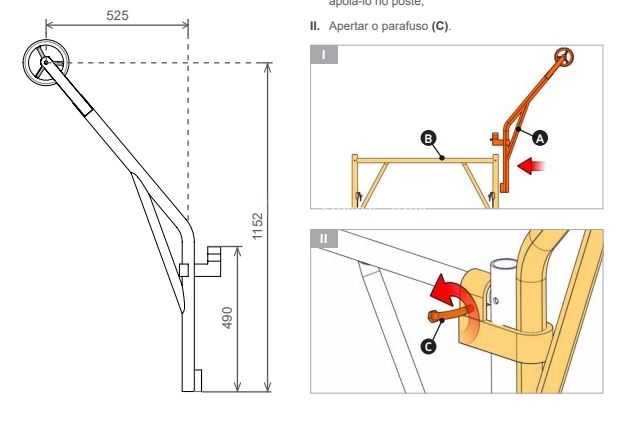

　　从尺寸边界来看，整套组件安装完成后，滑轮中心距离立杆外壁的水平距离为320mm，足够避开架体外侧的安全网、挡脚板等附属构件，绳索上下运行时不会与架体构件产生干涉；垂直方向上，滑轮安装后的最低点距离固定座顶面的高度为180mm，不会影响架体上步距层的人员通行。在结构细节处理上，所有焊接位置都做了焊渣打磨、圆角过渡处理，没有尖锐的毛刺棱角，避免安装、使用过程中划伤施工人员或割损绳索；滑轮外侧的夹板高度超出轮体边缘20mm，可防止绳索从轮槽中脱出，即使物料出现小幅摆动，绳索也始终保持在轮槽范围内。

　　相比市面上常见的简易吊环、固定式滑轮，这款带悬臂支架的滑轮组无需额外搭设独立的吊装支架，直接依托现有脚手架立杆即可完成安装，大幅减少了现场吊装辅件的搭设工作量，同时其三角形桁架结构的稳定性远高于单杆外伸的简易滑轮，能有效降低吊运过程中的架体局部受力集中问题，避免立杆受侧向弯矩过大出现变形。在建模过程中，所有配合尺寸都按照脚手架钢管的实际公差范围做了适配设计，固定座的U型卡口预留了2mm的调节间隙，即使钢管表面存在轻微的锈蚀、凸起，也能顺利卡装到位；滑轮与夹板之间的间隙控制在1mm以内，既保证轮体转动顺畅，也不会出现绳索卡入间隙的问题。
