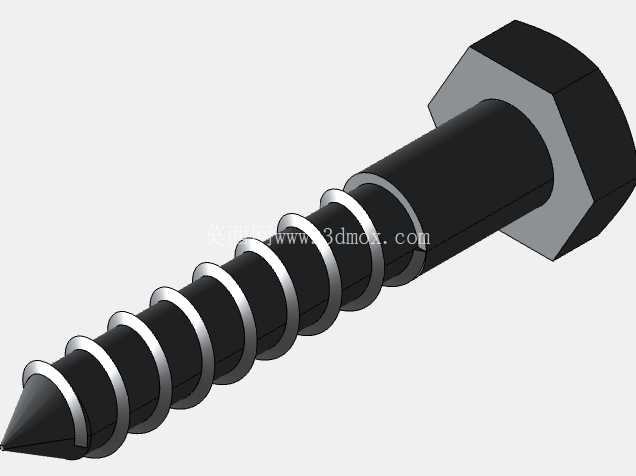

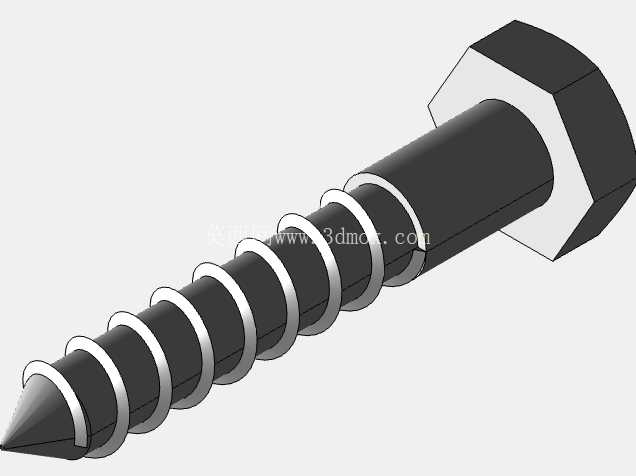

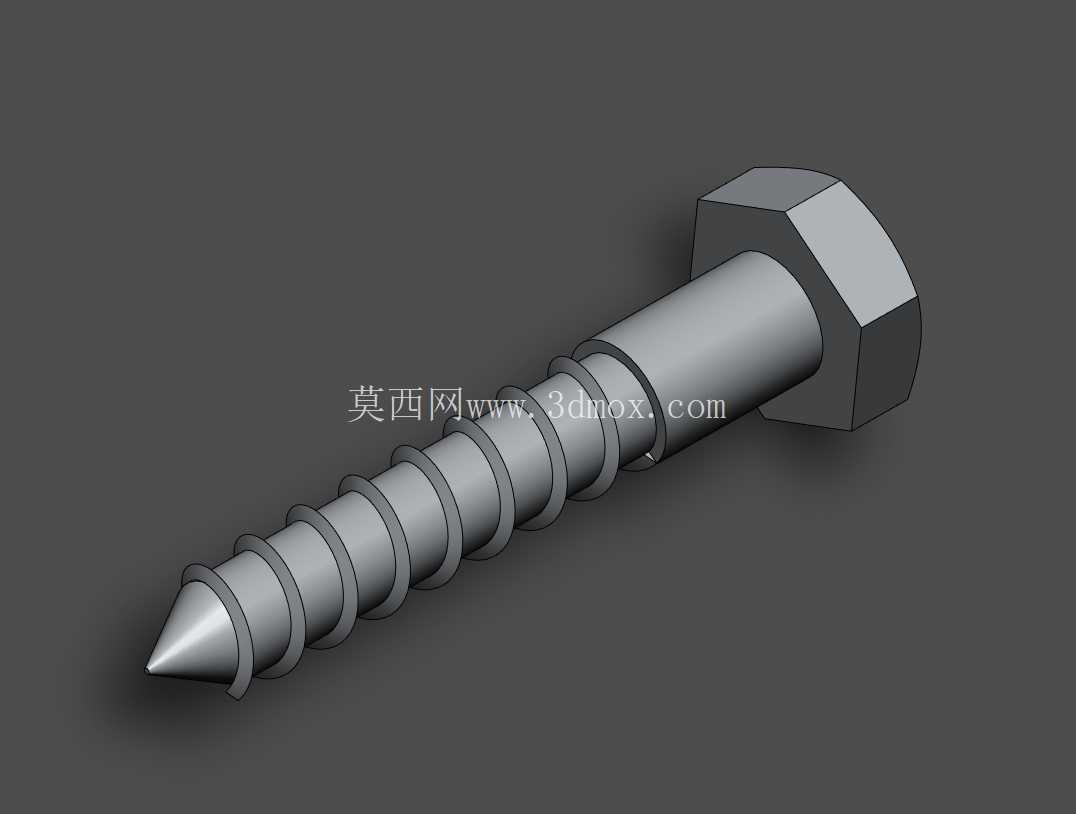

外六角自攻螺钉紧固件三维结构

日常做结构装配时，这类外六角自攻螺钉是薄板连接场景里绕不开的基础件，不少做钣金机柜、家装五金、小型家电壳体的结构工程师，选型时都会优先考虑这类紧固件，它不需要预先在被连接件上攻制内螺纹，靠自身的螺纹牙型在拧入过程中直接挤压出匹配的螺纹，能大幅减少预制螺纹的工序，适配0.8mm到3mm厚度的冷轧钢板、硬质塑料、密度板这类常见基材，在现场装配、售后维修场景里的适配性比机螺钉更灵活。

从结构设计逻辑来看，头部采用标准外六角造型，对应的扳手夹持面受力均匀，相比十字槽、一字槽的螺钉，拧紧时能承受更大的扭矩，不容易出现槽口滑牙的问题，适合需要一定锁紧力的连接场景，比如户外配电箱的壳体拼接、木质家具的框架固定、小型设备的外罩安装，都能靠六角头的大扭矩传递能力把连接件压合紧密，避免长期受振动后出现松脱。螺杆部分的螺纹采用大螺距三角牙设计，牙尖角度经过优化，拧入基材时的切削阻力更小，不会出现把塑料基材撑裂、把薄钢板孔位拉变形的问题，螺杆末端的锥度导向段做了平滑收尖，对准预制孔时不需要额外扶正，就能顺着孔位顺利旋入，减少装配时的对位时间，批量装配线上能有效提升工位的作业效率。

做三维建模时，这类螺钉的建模重点首先在螺纹牙型的参数还原，不能只做装饰性的螺纹贴图，要把牙顶、牙底的圆角过渡做出来，实际生产里这些圆角能减少应力集中，避免螺钉拧入时牙型崩裂，也能提升反复拆装的耐用性。其次是六角头和螺杆衔接的位置，要做标准的退刀槽结构，这个位置是螺钉受力的薄弱区，如果建模时直接做直角衔接，做有限元受力分析时会出现应力集中系数超标的问题，实际使用中也容易在拧紧时从头部位置断裂，退刀槽的宽度和深度要匹配对应规格螺钉的标准参数，既保证头部和螺杆的连接强度，也不会因为槽位过深削弱螺杆的整体抗拉性能。

从安装边界来看，这类螺钉的预制孔直径需要严格匹配基材材质，比如连接1.5mm厚的冷轧钢板时，预制孔直径要比螺杆小径大0.1mm到0.2mm，孔位边缘要做去毛刺处理，不然拧入时毛刺会被挤入螺纹间隙，导致锁紧后出现虚接，长期受振动就会松动。如果是连接硬质PVC或者ABS塑料件，预制孔直径要适当放大0.3mm左右，避免拧入时塑料件的内应力过大，在温度变化时出现孔位开裂的问题。六角头的对边尺寸要对应标准扳手的规格，选型时要预留足够的扳手操作空间，比如M6规格的外六角头，周边至少要留12mm的操作间隙，不然套筒或者开口扳手没法完全套住头部，拧紧时容易打滑磨圆六角边，后续拆卸就会非常麻烦。

实际应用里，这类螺钉和普通机螺钉的使用场景有明确区分，机螺钉需要配合螺母或者预先攻好的内螺纹使用，适合可拆卸、需要频繁拆装的高精度连接场景，而自攻螺钉更适合一次性或者少次数拆装的薄板、非金属连接场景，不需要额外配套螺母，能减少配件数量，降低整体装配的物料成本。比如做户外广告牌的龙骨固定、室内装修的石膏板与木龙骨连接、小型电器的塑料外壳拼接，用这类自攻螺钉的综合成本比机螺钉低30%左右，装配效率也能提升近一倍。建模时还要注意头部下方的承压面平整度，这个面如果有翘曲或者倾斜，拧紧时会出现头部单边受力，不仅会把被连接件的表面压出凹痕，还会导致锁紧力不均匀，长期使用后连接位置出现缝隙，防水、防尘的性能就会下降，所以承压面的平面度公差要控制在0.05mm以内，保证和被连接件表面完全贴合，受力均匀分散。

另外，螺纹段的长度也要根据被连接件的总厚度来选，一般拧入基材的深度要达到螺杆公称直径的2到3倍，才能保证足够的拉拔力，比如M5的螺钉，拧入钢板的深度至少要10mm以上，才能承受日常使用中的拉力和振动载荷，不会出现被拉出的问题。末端的锥尖角度一般控制在45度左右，角度太尖会导致拧入时导向性差，容易钻偏孔位，角度太钝又会增大拧入的阻力，需要更大的拧紧扭矩，对电动螺丝刀的扭矩要求更高，还容易把基材孔位撑坏。做结构选型时，还要考虑使用环境的腐蚀问题，如果是户外或者潮湿环境使用，模型对应的实物一般会做镀锌或者达克罗表面处理，建模时可以在表面材质设置里对应调整粗糙度和金属质感，还原不同表面处理的外观差异，方便做整体装配的效果渲染时，和其他五金件的质感统一。
