4040T型槽工业铝型材截面结构设计

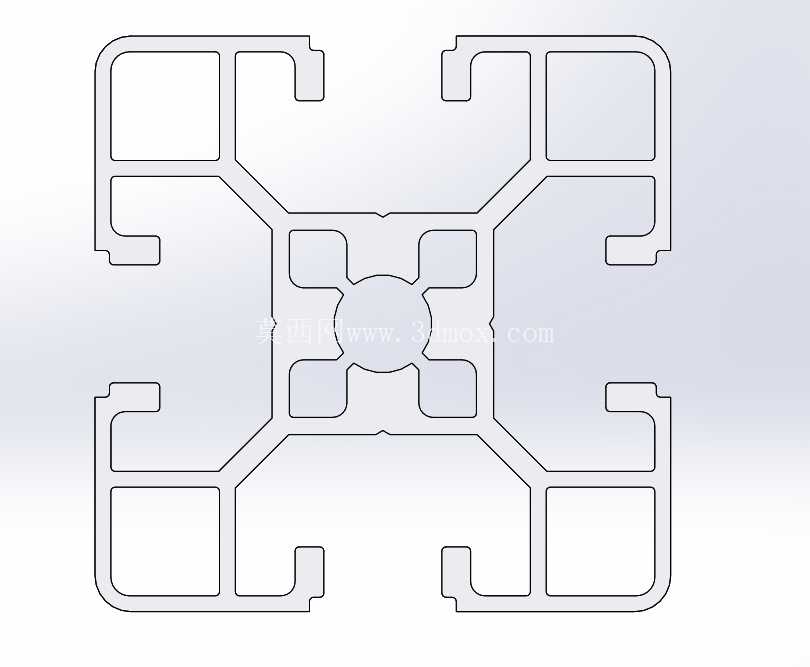

　　在非标自动化设备的机架搭建环节，40系铝型材一直是中小负载工位的首选基材，这款40×40规格的T槽挤压型材，截面采用对称式多腔室结构设计，四个方向均预留标准T型安装槽位，可实现多维度的型材拼接，无需额外焊接工序，仅通过配套T型螺栓、角件、端盖等标准配件就能完成框架组装，大幅缩短现场安装调试的周期。从截面结构来看，中心区域设置圆形定位空腔，既可以作为走线通道容纳设备的传感器线缆、气动管路，也能穿入加强筋条提升整根型材的抗弯扭性能，四个角部的方形空腔承担主要的结构载荷，相邻腔室之间通过加强筋连接，在保证整体刚性的前提下尽可能降低型材自重，相比同尺寸的钢制方管，单位长度重量可降低60%以上，同时表面阳极氧化处理后具备不错的耐腐蚀性能，无需额外做表面涂装即可直接用于车间生产环境。

　　实际选型过程中，这款型材的安装边界需要重点关注，外轮廓尺寸严格控制在40mm×40mm，槽口宽度适配国标M6、M8规格的T型螺栓，槽道深度满足螺栓头完全嵌入后不突出型材表面，拼接相邻型材时，端面的垂直度公差控制在0.1mm以内，保证长距离拼接后框架的整体直线度。常见的应用场景覆盖车间小型工作站的主体框架、自动化产线的侧边防护栏、检测设备的仪器安装支架、物料周转车的承载骨架，甚至部分轻型输送线的机身结构也会采用该规格型材搭建。

　　设计这类型材截面时，需要兼顾挤压成型的工艺可行性，所有内角均设置R角过渡，避免挤压过程中出现应力集中导致型材开裂，壁厚均匀性控制在±0.1mm的公差范围内，保证挤出后的型材截面变形量在允许区间内，后续校直工序的工作量也能相应减少。在做模块化组装时，这款型材的对称结构优势十分明显，四个面的槽位完全一致，设计人员无需区分型材的安装方向，降低三维建模时的出错概率，配件通用性也更强，同一系列的角码、连接件、脚轮安装座、蹄脚调节件均可通用，减少备件库存的品类。

　　对于需要频繁调整工位布局的生产车间来说，采用该型材搭建的框架可反复拆装重组，不会像焊接机架那样一旦成型就难以改动，材料的重复利用率可达90%以上，长期使用的综合成本远低于传统钢制焊接框架。在承载性能方面，单根1米长度的该型号型材，两端简支状态下中部静态承载可达80kg以上，满足大部分轻型工业设备的安装承重需求，如果需要更高的承载能力，还可以在中心空腔内穿入钢制方管做加强处理，不需要更换更大规格的型材，适配不同负载等级的设计需求。做三维建模时，该型材的截面草图需要完全贴合实际挤压尺寸，槽道的细节特征不能省略，否则后续装配时会出现螺栓与槽位干涉的问题，尤其是槽口的收口尺寸，直接影响T型螺栓的滑入顺畅度，建模时需要严格按照实际公差绘制，保证后续生成的工程图可直接用于型材的加工下料。
