商用燃气电热两用工业烤箱结构设计

该款烤箱为商用场景下的燃气与电力双热源烘焙设备，主要适配连锁烘焙门店中央厨房、大型商超熟食加工区、团餐配送中心的批量食品熟制工序，可同时满足面包、糕点、肉制品、预制菜等多品类食材的烘烤、醒发后熟制、热风循环加热需求，相比单一热源的同容积设备，可根据场地能源供给条件灵活切换加热模式，在燃气供应受限的区域可切换全电加热模式，在电力负荷不足的商用场地可切换燃气为主的加热模式，适配不同基建条件的商用后厨场景。

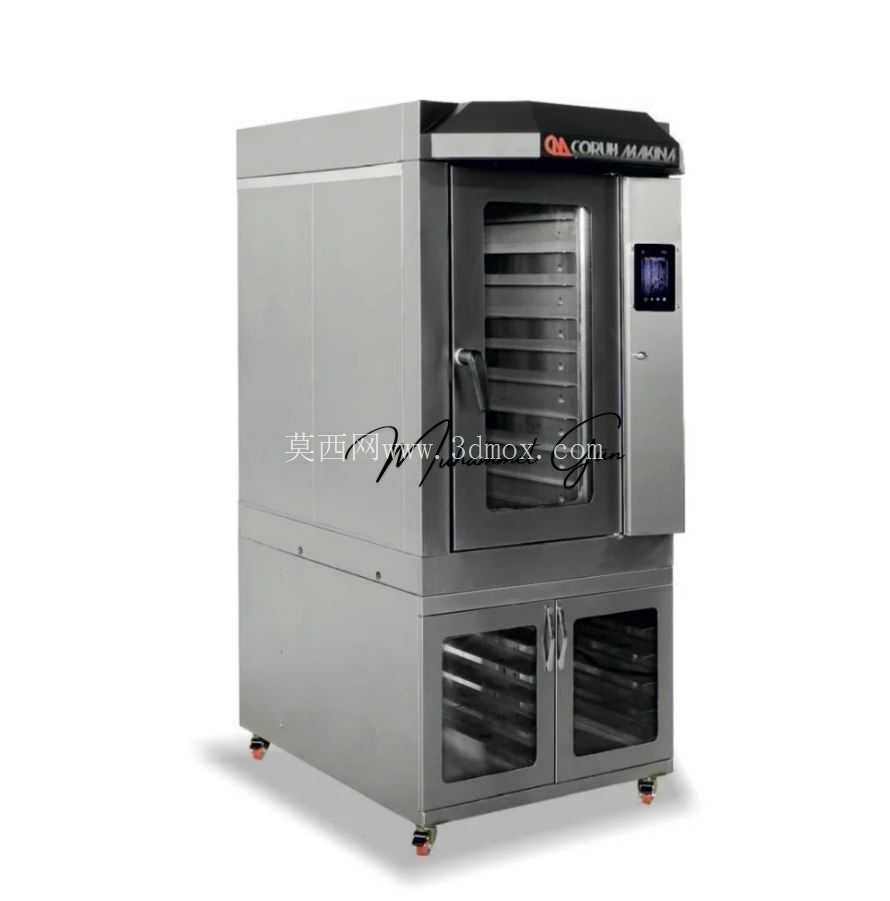

设备整体采用立式分层结构，上部为核心烘烤腔体，下部为储物与热源组件安装舱，底部配置可调高度的防滑脚轮，既满足日常使用时的位置固定需求，也可在后厨动线调整、设备深度清洁时实现短距离推移，无需额外吊装或撬装辅助。上部烘烤腔体采用单开门密封结构，门体配置多层钢化隔热玻璃，操作人员无需开门即可观察腔体内食材的烘烤状态，减少开门频次带来的腔体温度波动，门体周边配置耐高温硅橡胶密封胶条，可在高温工作状态下阻断腔体内热量向外逸散，降低后厨环境的热负荷，同时减少能源损耗。腔体内部配置多层可抽拉的烤盘托架，托架间距可根据加工食材的高度灵活调整，既可以放置薄款烤盘烘烤扁平类糕点，也可以调整层间距放置较高的吐司模具、整禽烤架，适配不同尺寸的加工载体。腔体侧部配置热风循环风道与温感探测组件，工作时可通过循环风机带动腔体内热空气均匀流动，避免传统烤箱存在的边角位置温度不均、食材熟化程度不一致的问题，温感组件可实时采集腔体内部温度数据，配合控制模块动态调整热源输出功率，将腔体内温度波动控制在较小范围内，保障批量加工时的成品品质一致性。

下部舱体采用双开门结构，内部预留充足空间，既可以放置备用烤盘、清洁工具等常用物件，也可将燃气控制阀组、电力接线端子、余热回收组件等集成在该舱体内，所有管路与线路均采用隐藏式排布，避免外露管线在商用后厨多油烟、多水渍的环境下出现老化、磕碰损坏的问题，同时也让设备整体外观更整洁，减少卫生清理的死角。设备正面上部配置嵌入式控制模块，集成温度设定、时间设定、模式切换、工作状态显示等功能，操作界面高度适配后厨操作人员的站立操作视线，无需弯腰或抬手即可完成参数调整，控制模块周边做防水防油密封处理，可耐受后厨日常清洁时的水渍、油烟溅射，降低控制元件的故障概率。

从结构设计角度来看，该设备的整体框架采用加厚食品级不锈钢板材折弯焊接成型，所有与食材接触的腔体部位均做圆角过渡处理，不存在清洁死角，避免食物残渣、油污在缝隙处积存滋生细菌，符合食品加工设备的卫生设计要求。设备的隔热层采用高密度硅酸铝棉填充，填充厚度经过热传导仿真校核，可保证设备满负荷工作时，外表面温度不会过高，避免操作人员误触烫伤，同时也能减少热量向外传递，提升能源利用效率。门体铰链采用重型可调式不锈钢铰链，可承受频繁开关门的载荷，长期使用不会出现门体下垂、密封不严的问题，门把手采用加长式隔热设计，操作人员佩戴隔热手套也可顺利完成开门操作，无需摘除手套提升操作便利性。

安装边界方面，设备放置时需在背部预留不小于15厘米的散热间隙，保障燃气燃烧时的废气排放、电力组件的散热需求，设备左侧或右侧需预留对应能源接口的操作空间，方便日常检修时对阀组、线路进行检查维护，顶部不可堆放杂物，避免遮挡设备的散热排气通道。设备的整体高度适配商用后厨的常规操作台面高度延伸，上部腔体的烤盘取放位置处于人体工程学适配的站立操作高度区间，操作人员长期取放烤盘也不易产生过度弯腰或抬手的疲劳感。双热源的设计也让设备的适配性进一步提升，在燃气供应充足的区域使用燃气模式可降低长期运行的能源成本，在禁止明火的商用楼宇内可切换全电模式满足使用要求，无需额外更换设备即可适配不同的场地管理规定。
