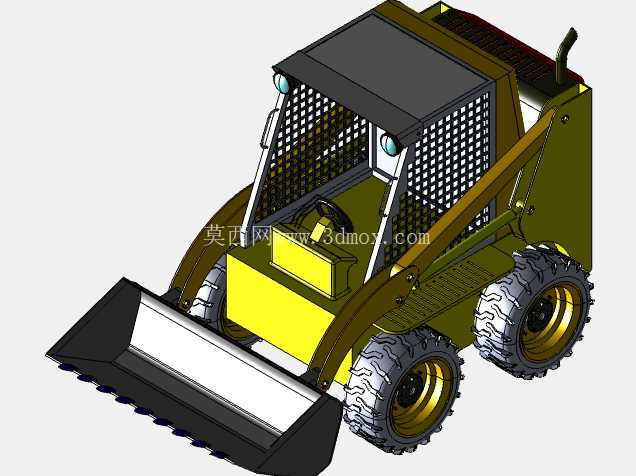

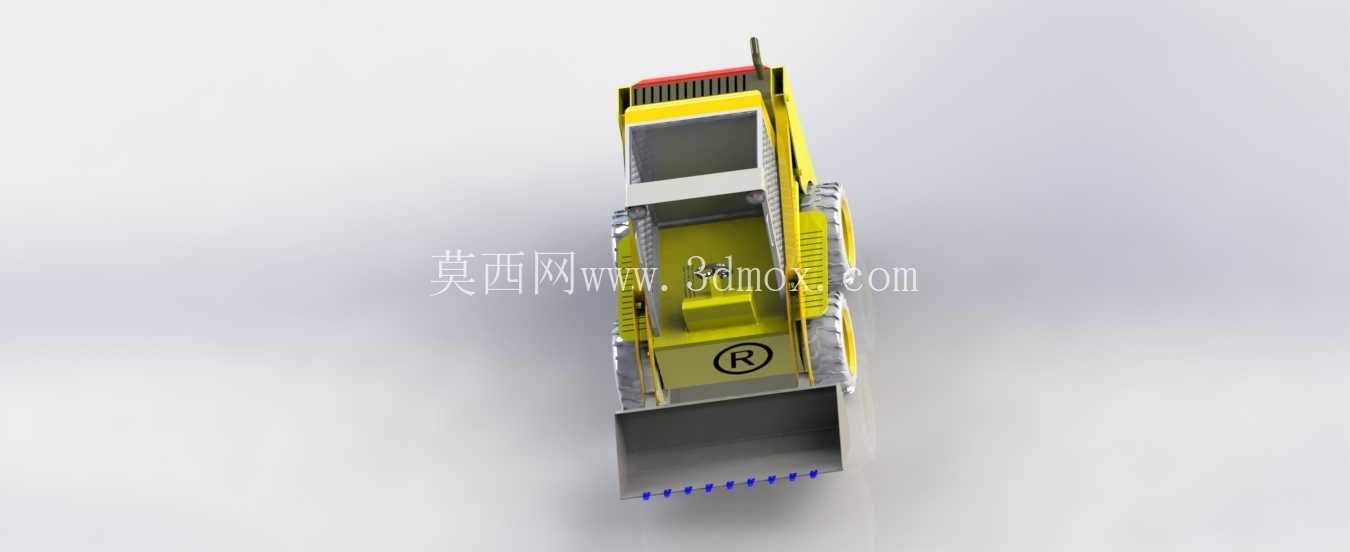

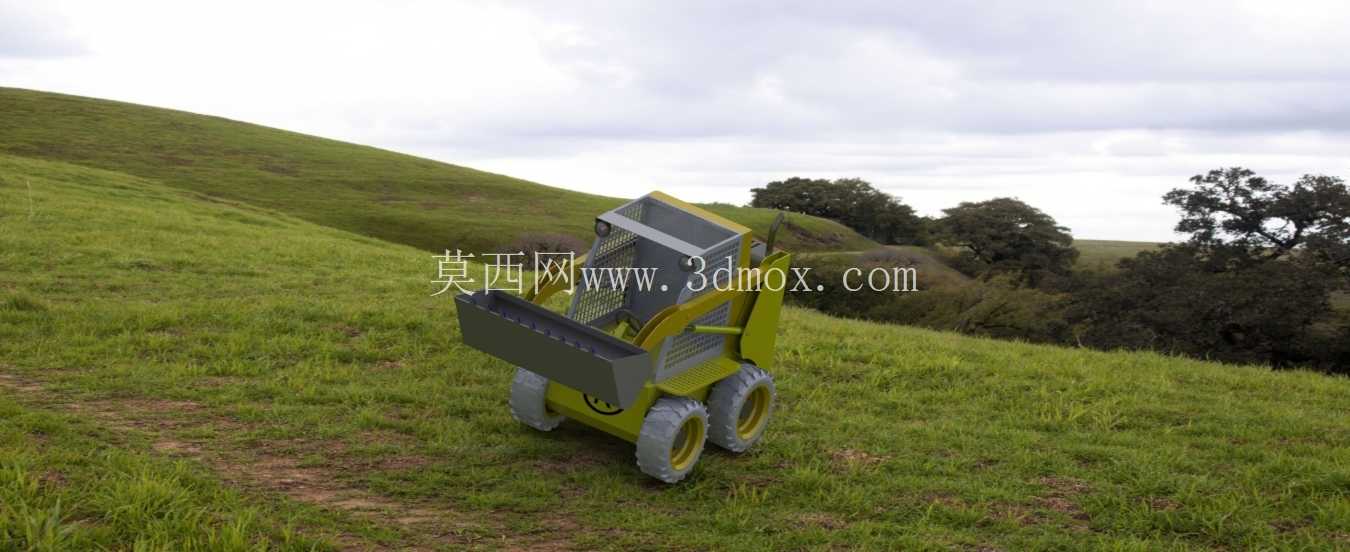

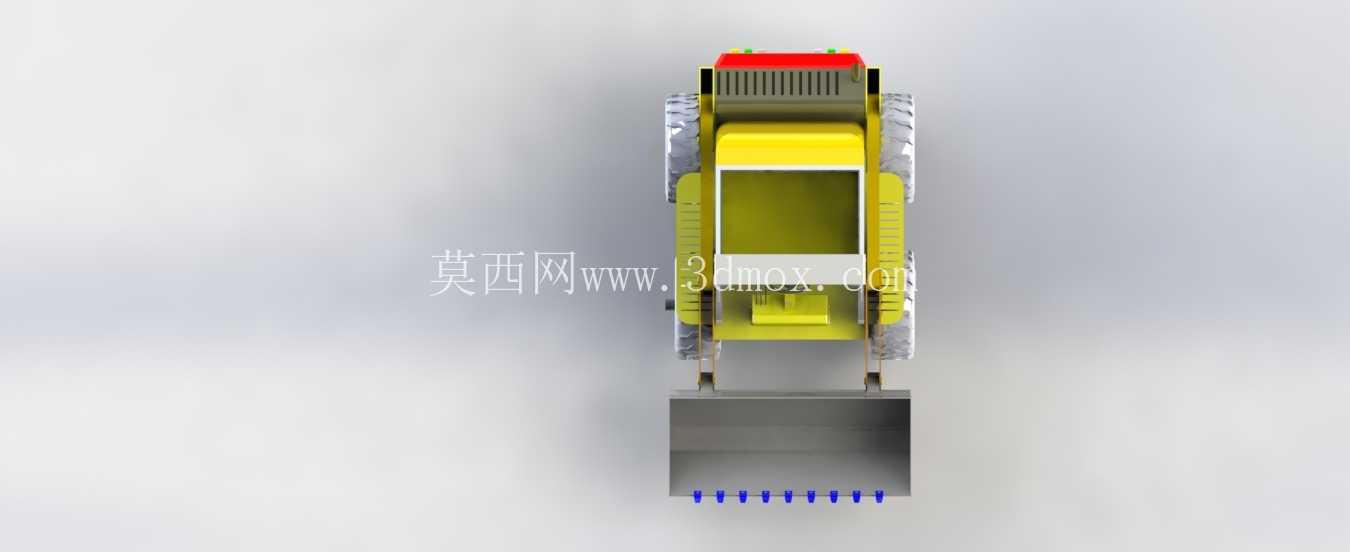

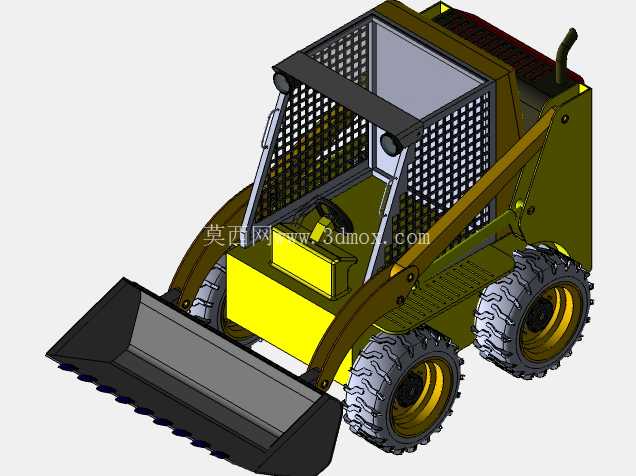

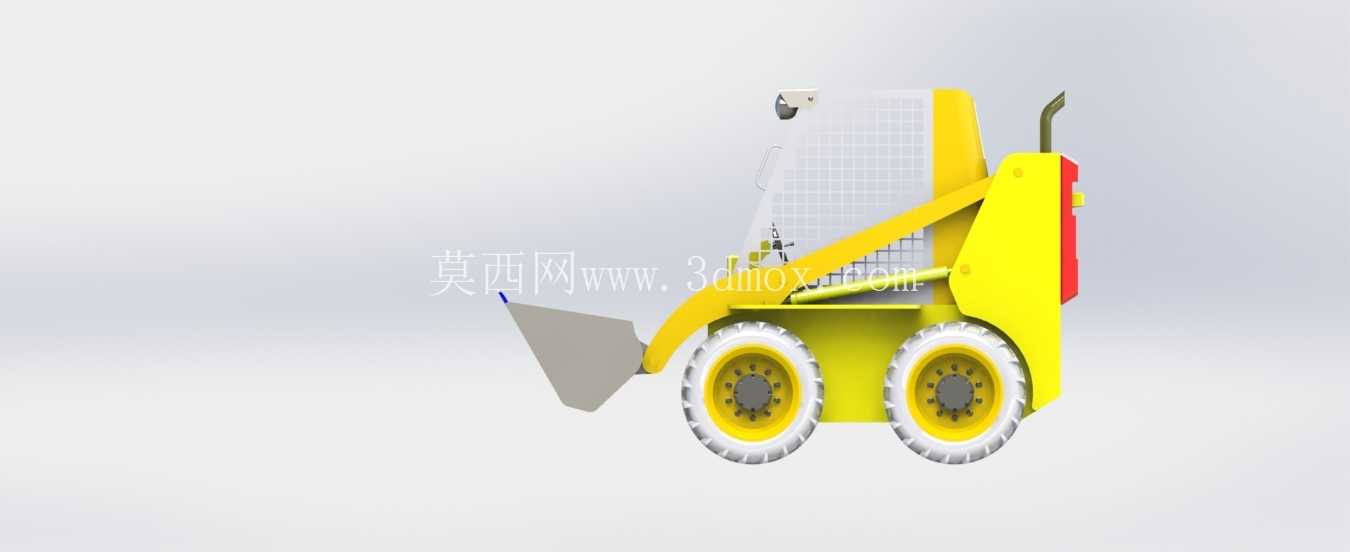

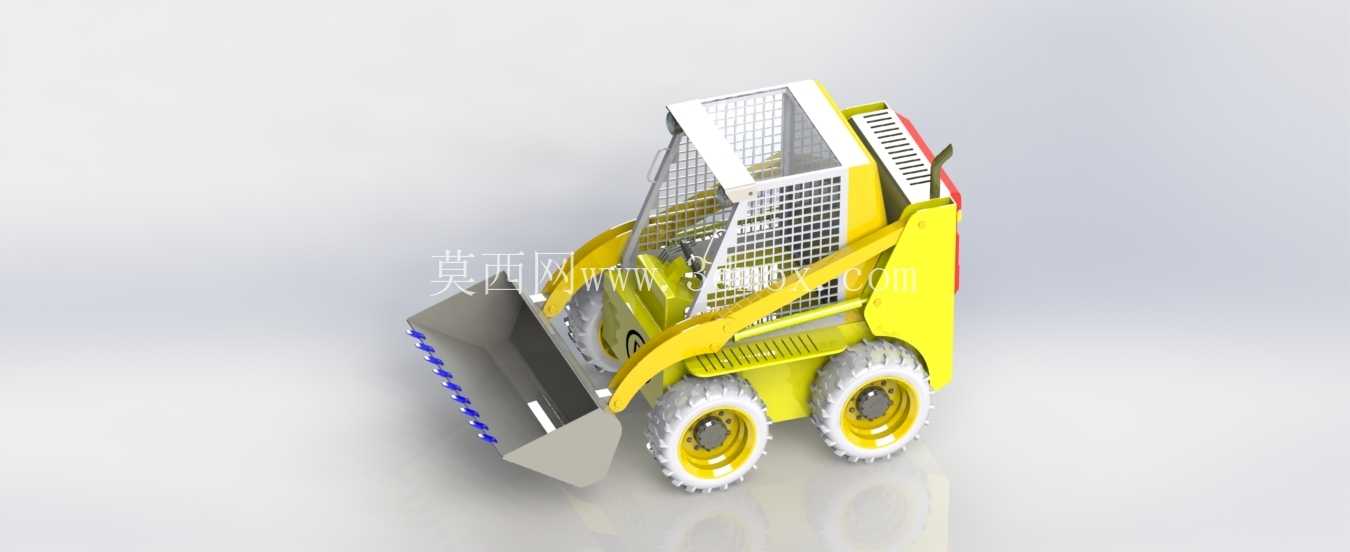

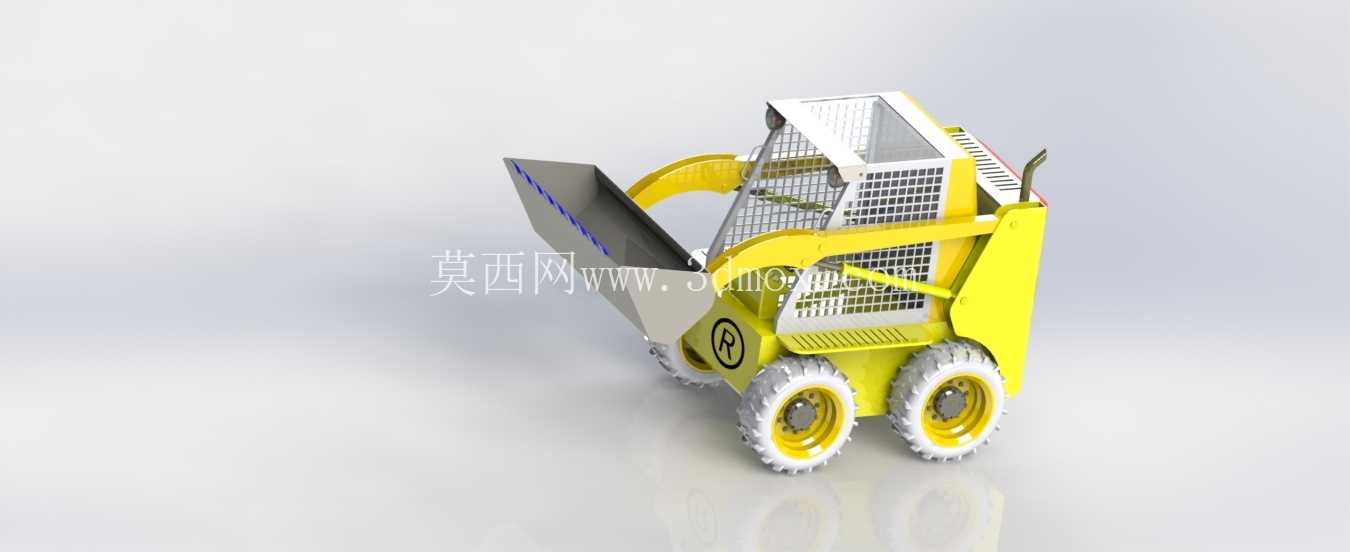

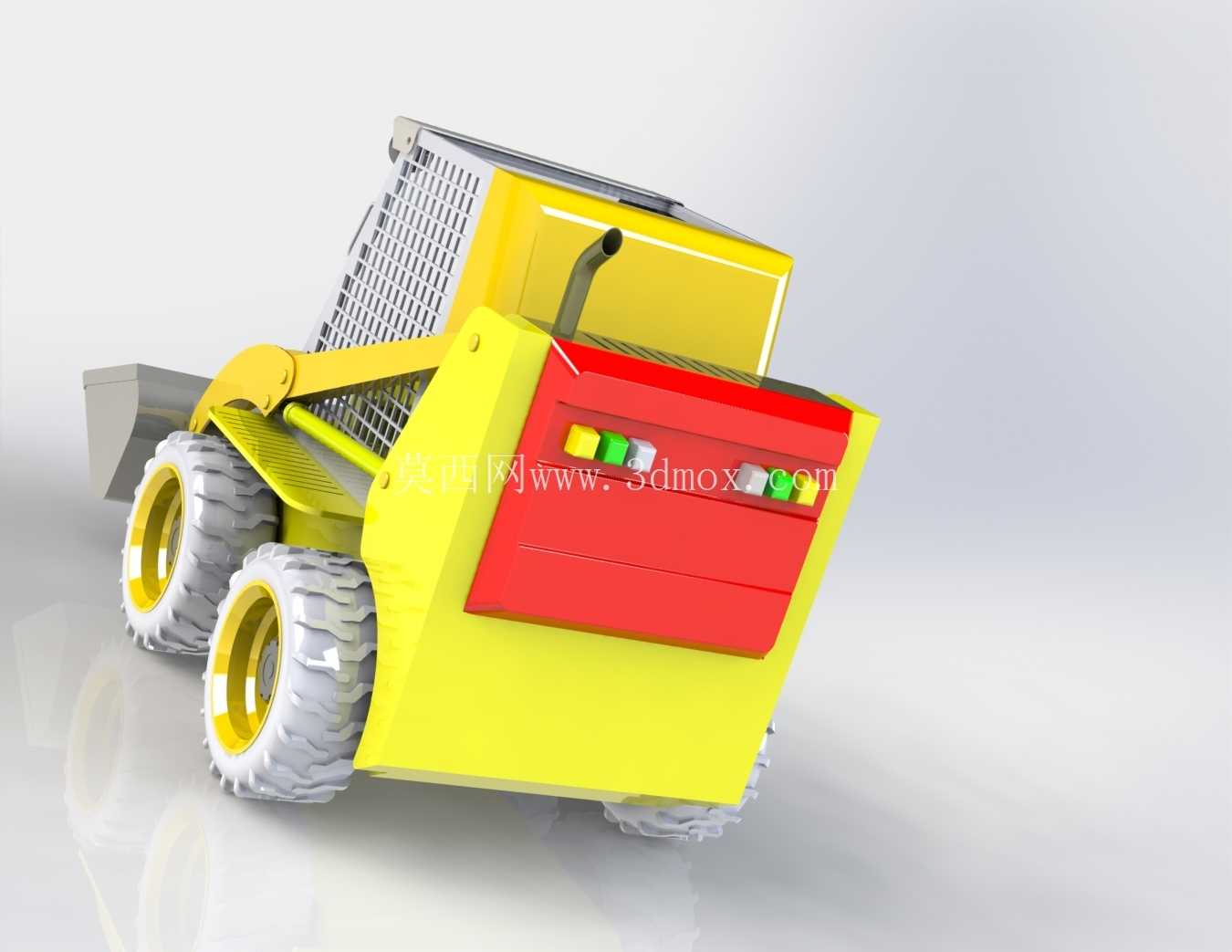

紧凑型多功能滑移山猫装载机三维设计

这款紧凑型滑移装载机的三维建模，完全围绕狭小空间作业的实际需求展开，区别于常规大中型装载设备，它的核心应用场景集中在厂区内部物料倒运、狭小巷道清渣、市政人行道养护、厂房车间设备周边清理、园林苗木移栽辅助这类大型设备无法进入的作业区域，在实际工况中，这类设备往往需要在宽度不足两米的通道内完成转向、铲装、卸料全套动作，因此建模阶段最先敲定的就是整机的边界尺寸，轮距控制在1.1米以内，整机含铲斗总长控制在2.6米，整机高度不含防护顶控制在1.3米，确保能顺利通过常规厂区防火门、住宅单元门这类受限通行空间。

从功能特性来看，这款机型采用滑移转向结构，左右轮组可独立实现正反转驱动，能完成原地零半径转向，这一特性是它适配狭小空间的核心优势，建模过程中对轮边驱动的布局做了反复调整，将液压马达直接集成在轮边减速结构上，取消了传统的长传动轴结构，既压缩了底盘的纵向占用空间，也减少了动力传递路径上的损耗。铲斗部分采用通用型铲装结构，斗容控制在0.2立方米，适配砂石、散料、建筑垃圾、小型机具转运等多种作业需求，铲斗刃口做了加厚处理，预留了可更换耐磨板的安装孔位，实际使用中可根据作业磨损情况快速更换刃口配件，无需整体更换铲斗结构。

设计思路上，没有追求冗余的复杂功能，而是把可靠性和维护便捷性放在首位，驾驶室的防护网采用格栅式结构，建模时特意将格栅间隙控制在3厘米以内，既保证驾驶员的操作视野，也能防止作业过程中飞溅的碎石、物料击中操作人员，防护网采用快拆式固定结构，日常维护时可快速拆卸清理驾驶区域。后部的动力舱布局做了分区处理，散热模块、液压油箱、燃油箱分别布置在独立舱室，各部件之间预留了足够的安装检修间隙，日常更换滤芯、检查油液时无需拆解大面积覆盖件，单人即可完成常规保养操作。

整机的安装边界也做了充分考量，工作装置的动臂举升高度控制在2.2米，完全适配常规自卸货车的货厢高度、厂区内1.8米高的物料堆垛卸料需求，动臂的铰接点位置经过反复校核，在最大举升高度时整机的重心依然落在轮距支撑范围内，不会出现前倾失稳的情况。轮胎采用深花纹工程轮胎，胎面宽度20厘米，接地比压控制在0.12兆帕以内，在松软地面、铺装路面作业时都不会出现严重陷车或者压损路面的问题，轮辋采用分体式结构，轮胎破损更换时无需拆卸整个轮边驱动总成，降低现场维修的难度。

从作业适配性来看，这款机型的快换接口预留了通用属具的安装位，除了标配的铲斗之外，后续可直接适配破碎锤、货叉、清扫器、螺旋钻等属具，不需要对主机的液压管路、连接结构做大幅改动，建模时已经在动臂前端预留了液压快插接头的安装位置，切换属具时可快速接通液压油路，单人十分钟内即可完成属具更换，适配更多元的作业场景。底盘部分的覆盖件采用倾斜式设计，作业过程中散落的物料会顺着斜面滑落，不会堆积在覆盖件上增加整机自重，也减少了日常清理的工作量。

在结构细节处理上，所有的铰接销轴都预留了润滑脂注油通道，日常保养时可直接在外部注油，无需拆解铰接部位的防尘套，销轴端部采用防尘密封圈结构，阻挡泥沙进入铰接摩擦面，延长铰接部件的使用寿命。液压管路的排布全部沿动臂内侧走线，并用管卡做分段固定，避免作业过程中管路与周边结构产生摩擦破损，管路的弯曲半径全部符合液压系统的设计规范，不会出现折弯堵死油路的情况。整机的配重块布置在后部动力舱下方，与车架采用螺栓连接，后续如果加装重型属具，可通过调整配重块的重量来匹配整机的前后重心平衡，保证作业稳定性。
