带皮带张紧调节结构的电机安装固定支座

在中小功率带传动设备的现场运维与整机装配环节，电机安装位的张紧调节结构一直是影响传动效率、皮带寿命的核心设计点。这款可调电机安装支架，正是针对常规固定式电机座更换皮带需拆装整机、张紧度调整依赖经验撬压的痛点做的结构优化，目前在小型输送线、桌面加工设备、轻工包装单机这类需要频繁调整传动张紧力、定期更换皮带的场景中适配性极强。

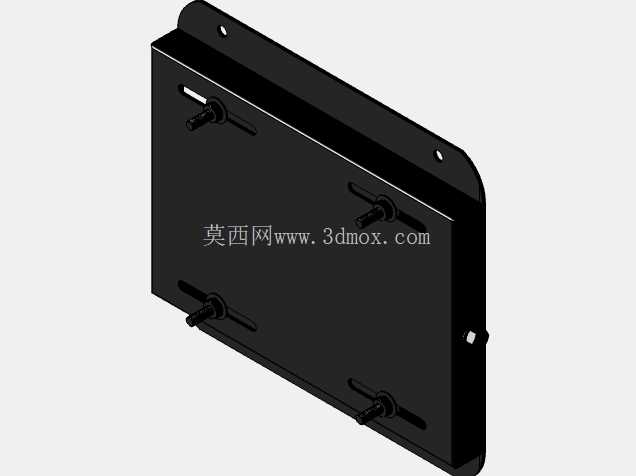

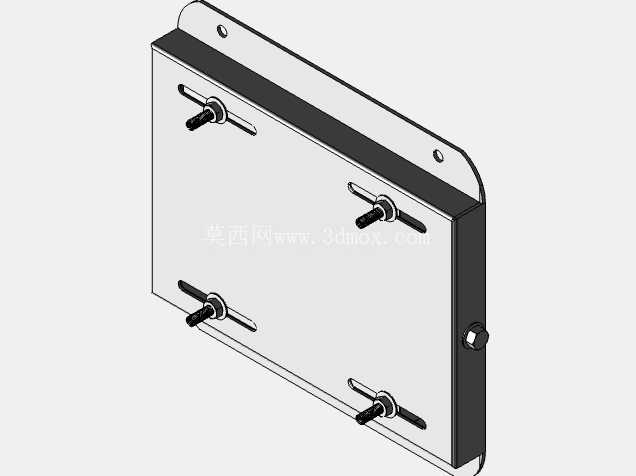

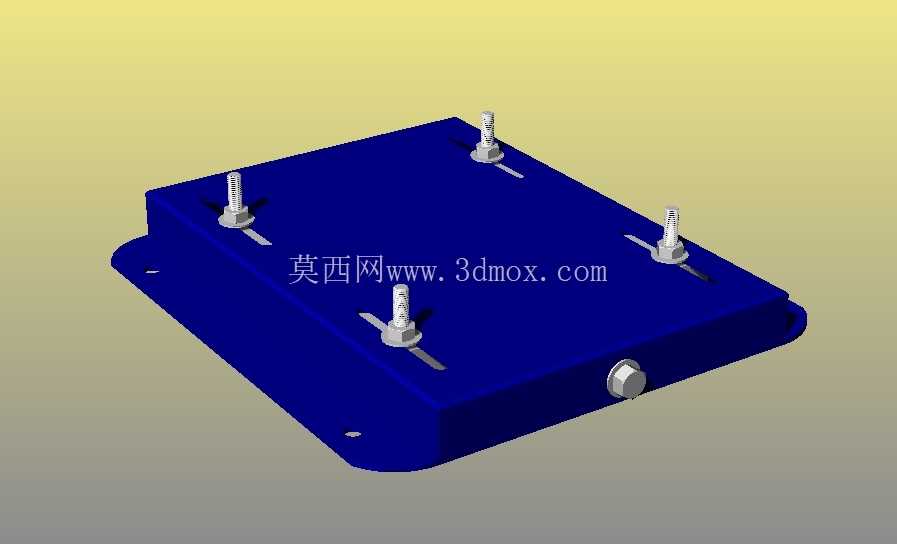

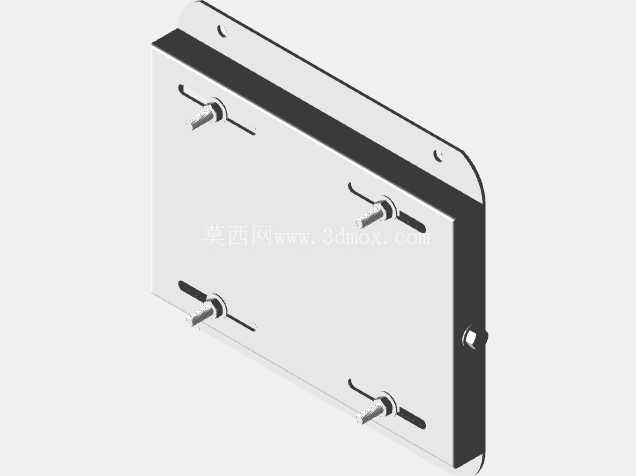

从实际使用逻辑来看，该支架的核心功能是为电机提供稳定安装基准的同时，无需额外制作张紧轮组件，仅通过支架自带的开槽结构就能实现电机安装位置的线性滑移调整。支架主体采用一体化折弯成型的钢板结构，底部设置四个带安装孔的外延耳座，可直接通过螺栓固定在设备的机架安装平面上，安装边界适配市面常见的Y系列、YS系列71-90机座号的小型三相异步电机与同尺寸伺服电机，安装孔位的横向跨距与纵向间距覆盖常规小功率电机的底脚安装尺寸，不需要额外做转接板适配。

设计层面优先考虑了结构刚性与可制造性的平衡：主体承载板的厚度选取匹配对应电机的重量与运行振动量级，折弯边做了圆角过渡避免应力集中，四个用于固定电机的长圆开槽（也就是设计说明里提到的插槽结构）沿皮带传动的张紧方向平行布置，槽宽与电机底脚的安装螺栓直径匹配，槽的长度预留了足够的调节行程，既可以满足新皮带安装时的松弛就位需求，也能覆盖皮带运行磨损后的张紧补偿量，不需要额外挪动支架本身的固定位置，仅松开电机底脚的固定螺栓，就能沿槽方向调整电机位置，调整到位后直接锁紧螺栓即可完成张紧，相比传统的顶丝调节结构，这种开槽式的固定方式接触面积更大，电机运行时的抗振性更好，不会出现长期运行后顶丝滑牙、电机移位导致皮带打滑的问题。

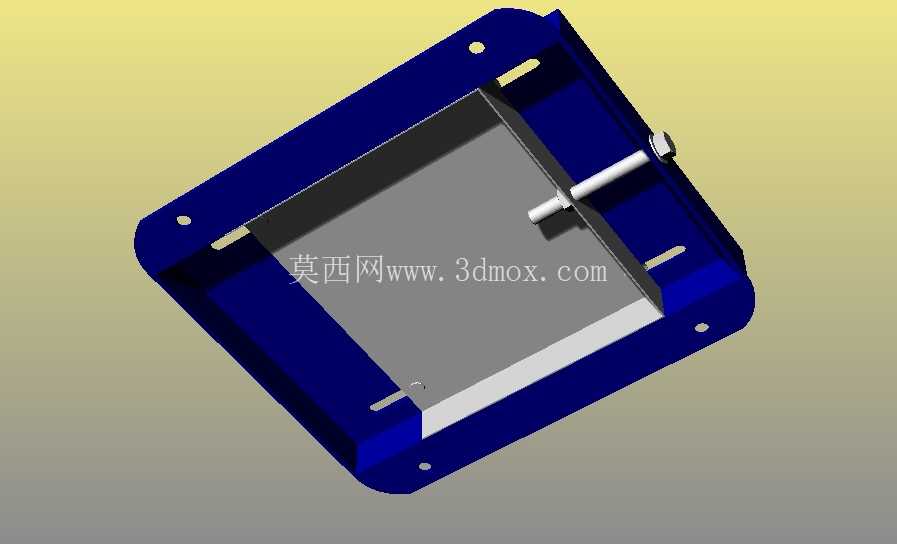

支架侧部设置的限位凸台，可在电机调整到极限位置时起到硬限位作用，避免调整过度导致皮带拉断或者电机轴与从动轴平行度超差。在实际装配过程中，作业人员可以先将电机通过螺栓预紧在支架的开槽位置，再将支架整体固定在设备机架上，挂装皮带后通过撬动电机沿槽移动来调整皮带张紧度，确认张紧力合适、两带轮平行度符合要求后，依次锁紧电机底脚螺栓与支架固定螺栓即可完成装配，整个过程不需要专用工装，普通装配人员就能快速完成操作，后期更换皮带时也仅需要松开电机螺栓将电机沿槽向从动轮方向推移，就能松弛皮带完成更换，不需要拆卸电机与支架的连接，也不需要撬动整个支架，大幅降低了运维的工作量。

从结构工艺性来看，整个支架的所有折弯、开槽、钻孔工序都可以通过常规的钣金加工设备完成，不需要开模，适合小批量定制生产与设备改造场景使用，承载板的平面度在加工时做了公差要求，保证电机安装后底脚与支架面完全贴合，避免电机运行时出现安装应力导致的轴承异常磨损。四个安装耳座的孔位做了沉头处理，固定支架的螺栓锁紧后不会突出支架平面，不会与电机底脚产生干涉。整体的外形尺寸控制紧凑，不会额外占用设备内部的安装空间，在原有设备的电机安装位做改造时，不需要改动原有机架的结构，仅需要匹配支架耳座的孔位打四个安装孔就能完成替换，适配性极强。

在传动系统的匹配上，这种支架的调节行程可以适配中心距在200-400mm范围内的V带、平带传动结构，张紧力调整范围覆盖常规小功率传动的需求，相比加装外置张紧轮的方案，这种集成在安装支架上的调节结构减少了额外的零部件数量，降低了传动系统的故障点，同时张紧力直接作用在电机本体上，力的传递路径更短，调整后的张紧状态稳定性更好，长期运行下的皮带打滑率更低，能有效提升带传动的传动效率，延长皮带的更换周期。针对有快速更换皮带需求的单机设备、需要频繁调整传动比的试验类设备，这种开槽式可调支架的实用性远高于传统的固定式焊接电机座，同时结构的加工成本更低，安装维护的难度更小，非常适合通用轻工机械、小型自动化设备的传动单元使用。
