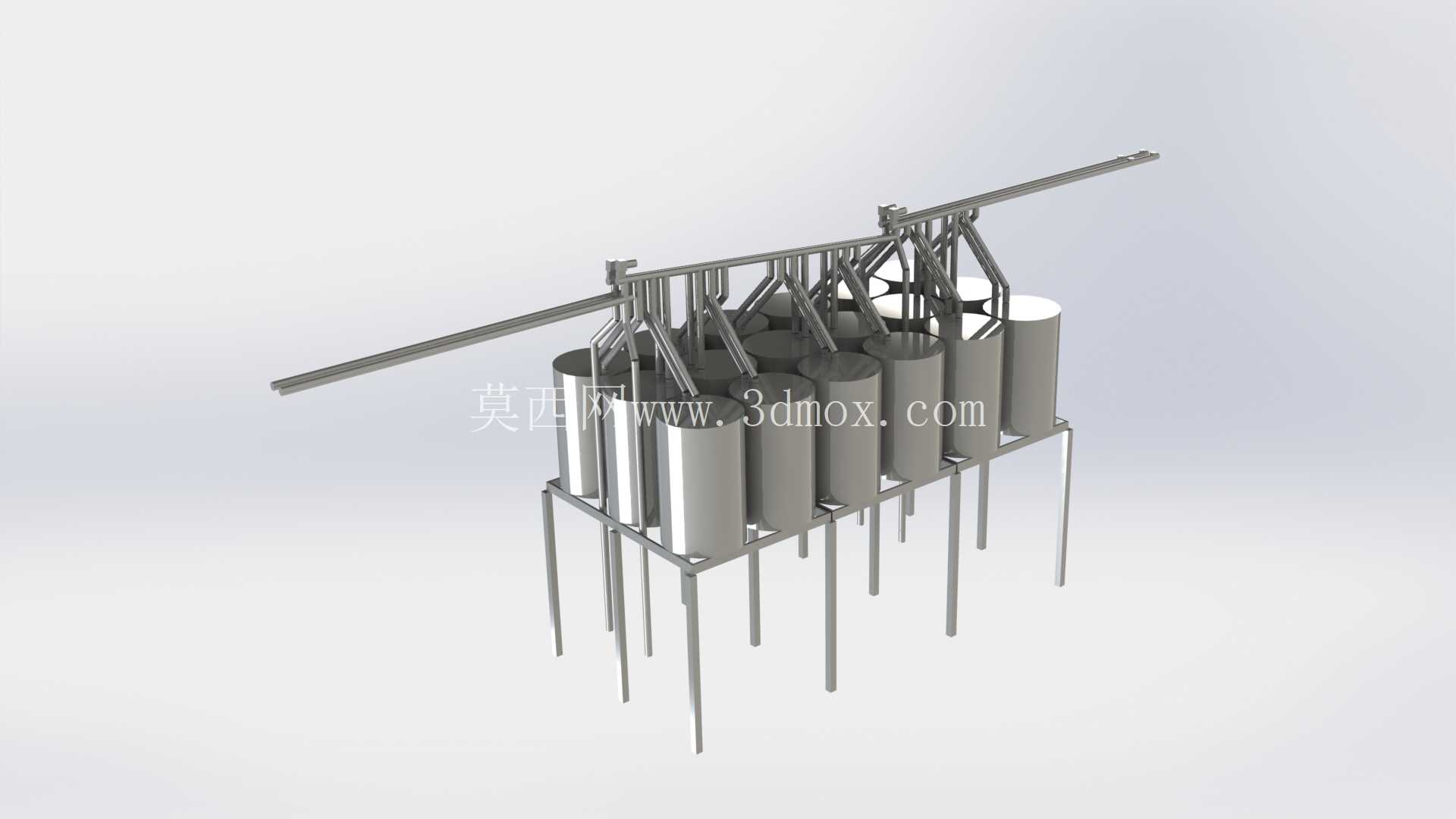

咖啡研磨机用磨豆通路控制阀结构

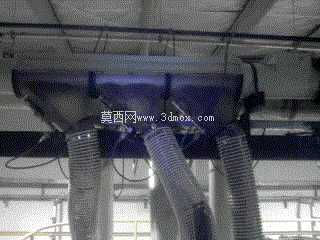

这款控制阀主要应用在商用及半自动家用咖啡研磨设备的出料通路位置，核心作用是管控磨腔内部研磨完成的咖啡粉向外输送的通断状态，同时兼顾磨腔负压维持、残粉清理通路切换的功能，适配中低速锥刀、平刀磨盘结构的咖啡研磨机型，安装位置紧贴磨腔下粉通道的出口段，和磨腔出料口采用贴合式安装，不需要额外改动原有磨腔的壳体结构。

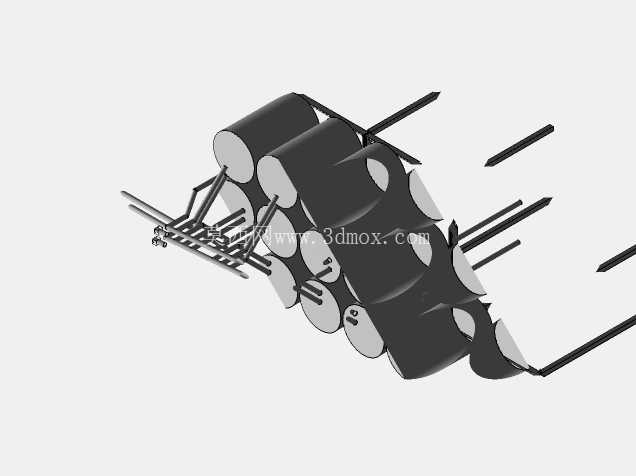

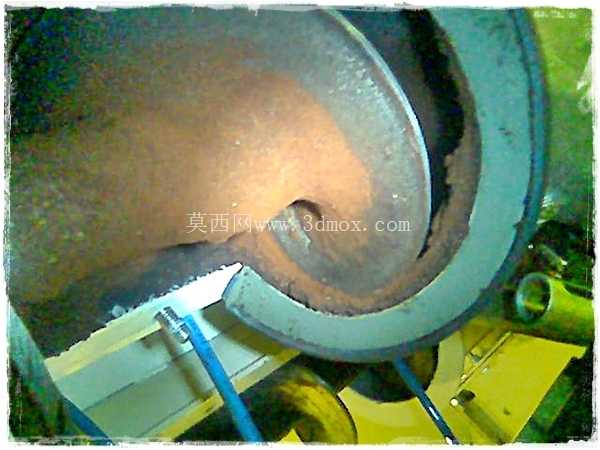

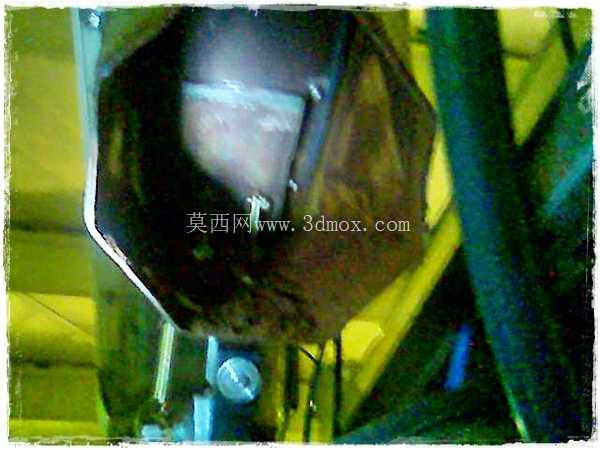

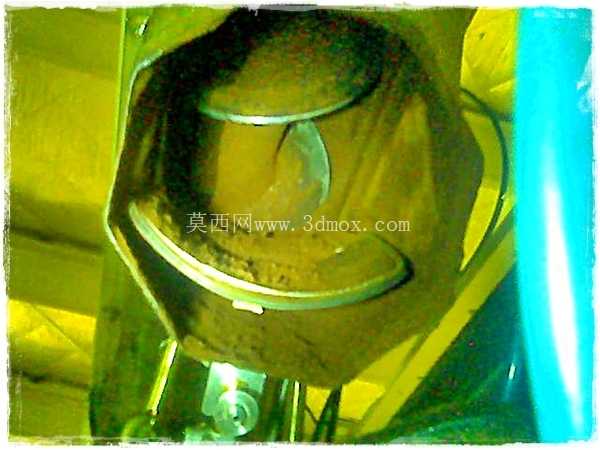

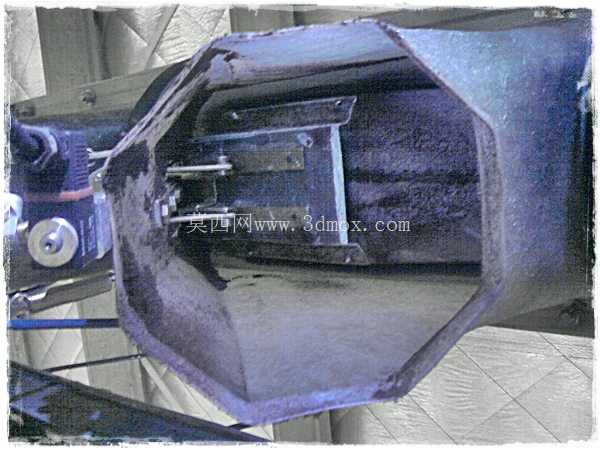

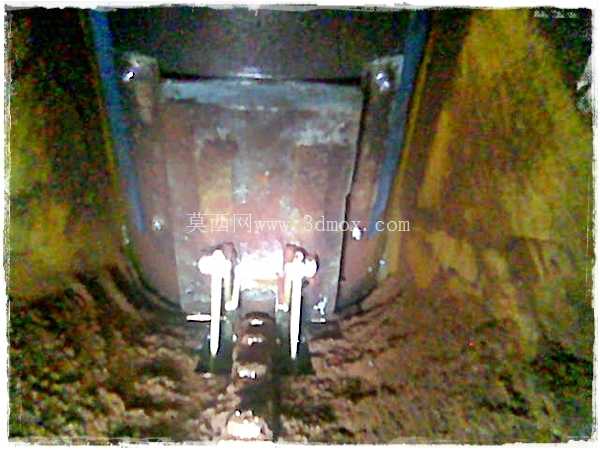

从实际使用场景来看，咖啡研磨作业过程中，磨腔内部因为磨盘高速转动带动气流运动，会形成不稳定的内部气压，若没有对应的阀组管控通路，很容易出现磨粉过程中咖啡粉飞散、出粉不均匀、停机后残粉持续滴落污染接粉容器的问题，这款阀组就是针对这类实际使用痛点设计的。结构上采用弧形阀板配合导向滑轨的结构，阀板的运动轨迹和下粉通道的弧形出料面完全贴合，关闭状态下可以完全封堵下粉通路，维持磨腔内部的负压环境，让磨盘转动过程中咖啡豆的进料、研磨过程更顺畅，避免因为气流外泄导致的磨豆粗细不均、细粉飞散的问题。

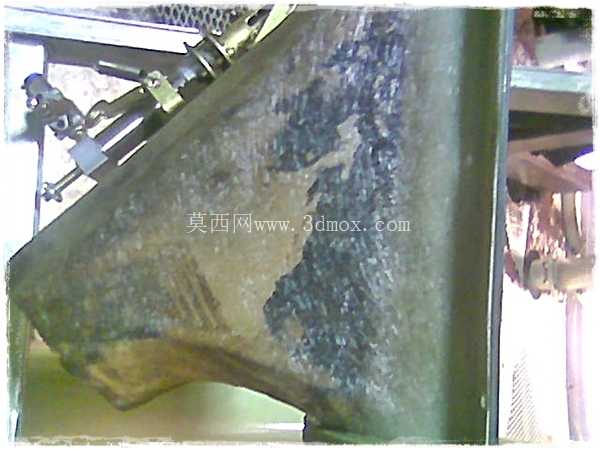

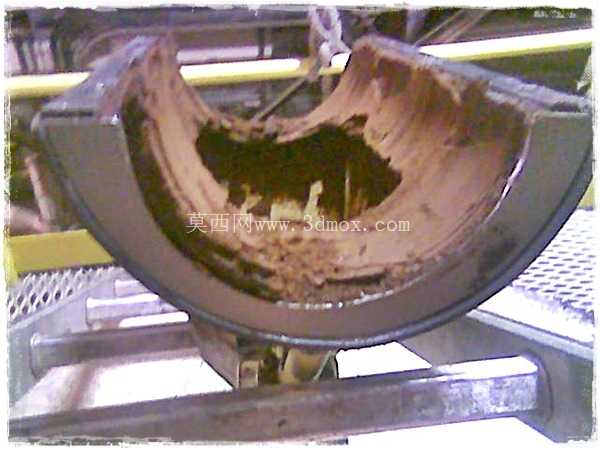

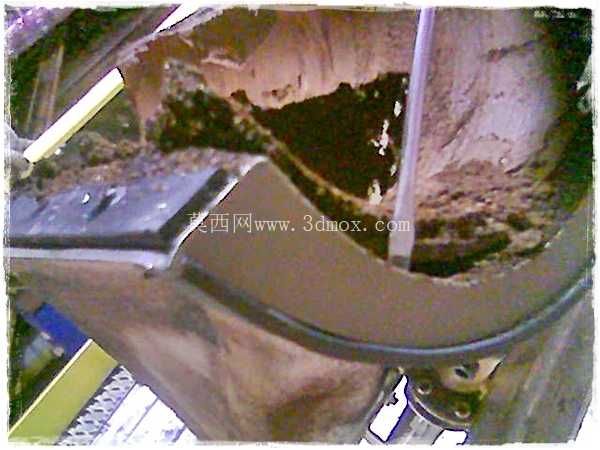

设计思路上没有采用常规的直通式插板阀结构，主要是考虑咖啡研磨后的粉末含有一定的咖啡油脂，长期使用后油脂附着在阀板和通道壁上，直通式插板的滑动摩擦面容易积粉卡滞，弧形阀板的转动式结构，摩擦接触面更小，阀板和通道壁之间预留了0.15mm的均匀间隙，既可以保证关闭状态下的密封效果，又不会因为油脂附着导致阀板动作卡涩。阀组的驱动端预留了手动拨杆和电动执行器两种安装位，既可以适配手动拨杆控制的入门级磨豆机，也可以加装微型舵机实现电控自动出粉，适配带定量出粉功能的高端研磨设备。

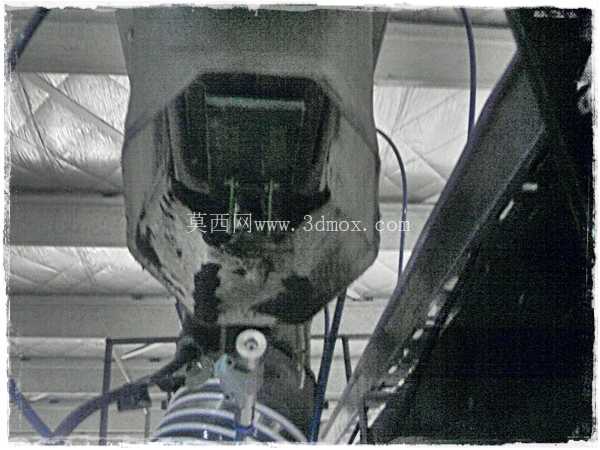

安装边界方面，阀组整体的安装法兰面尺寸和常规64mm直径的磨腔下粉口完全匹配，法兰面设置了2个M4的安装螺孔，孔距为48mm，安装时只需要在原有磨腔下粉口的对应位置加工对应的安装孔位，就可以直接固定，不需要额外做转接结构。阀板全开状态下的通流截面尺寸为32mm*18mm，完全满足单份、双份意式咖啡粉量的出粉速度要求，不会因为通流面积不足导致出粉堵塞。阀组的整体厚度仅为28mm，安装后不会额外增加磨豆机机身的下部突出尺寸，适配绝大多数台式磨豆机的下部接粉空间，接粉杯的放置高度不需要做额外调整。

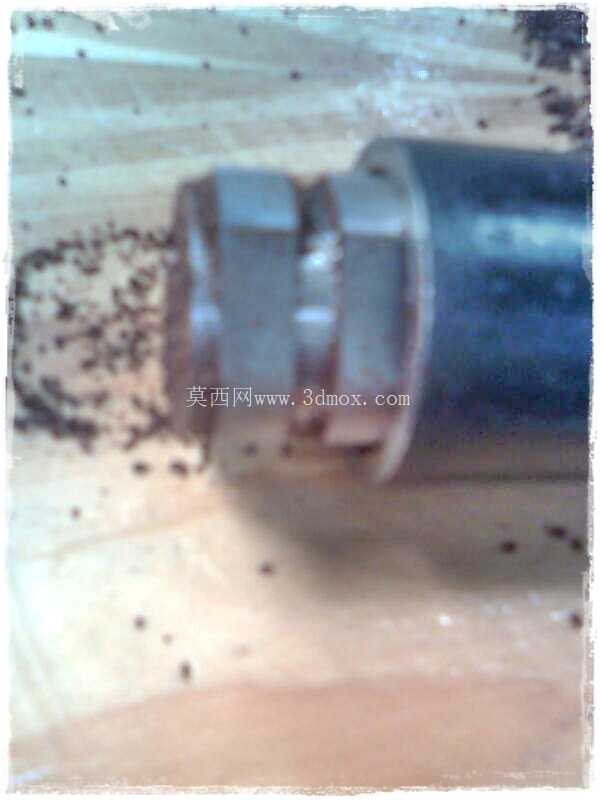

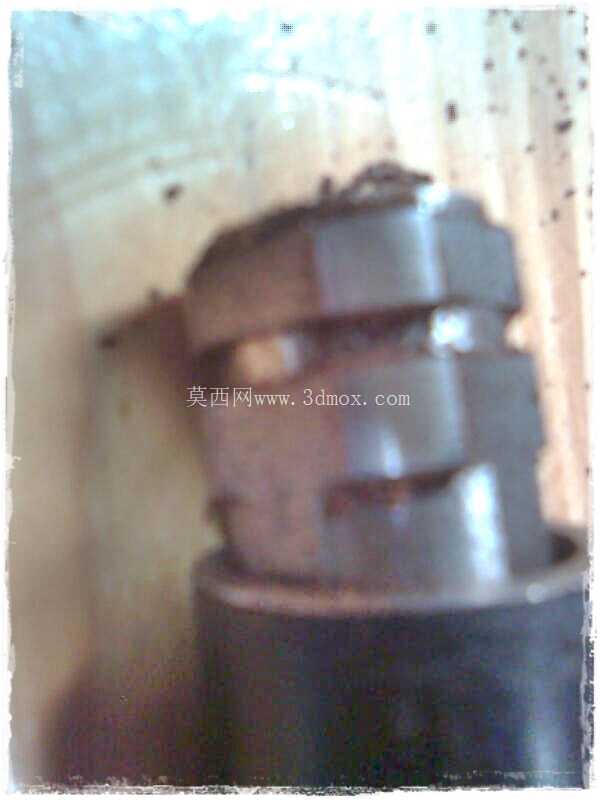

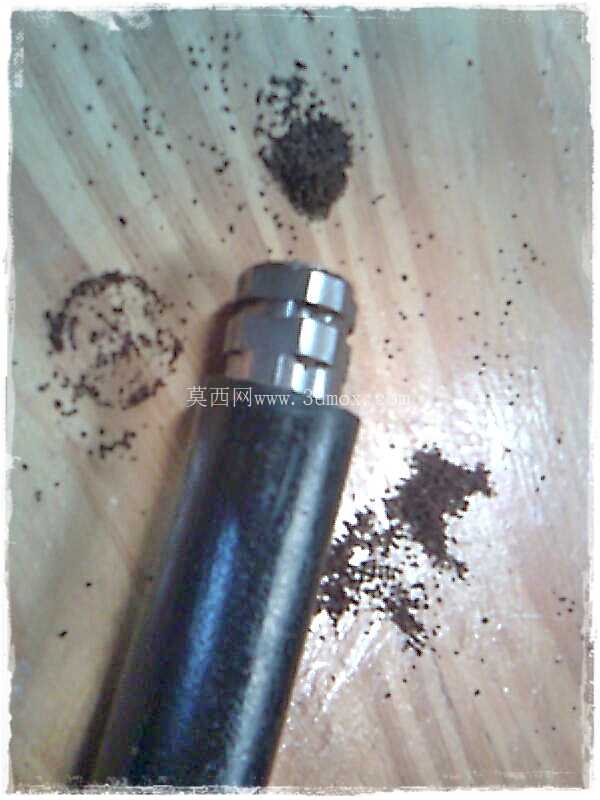

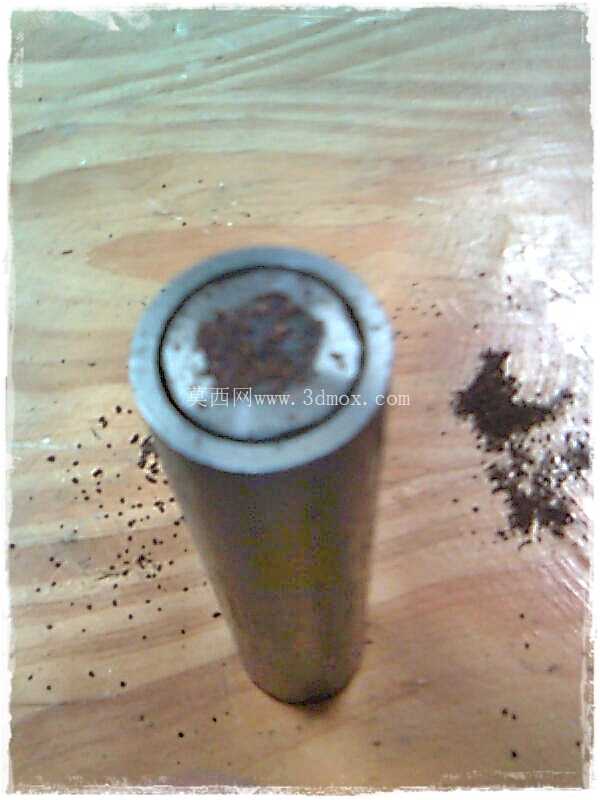

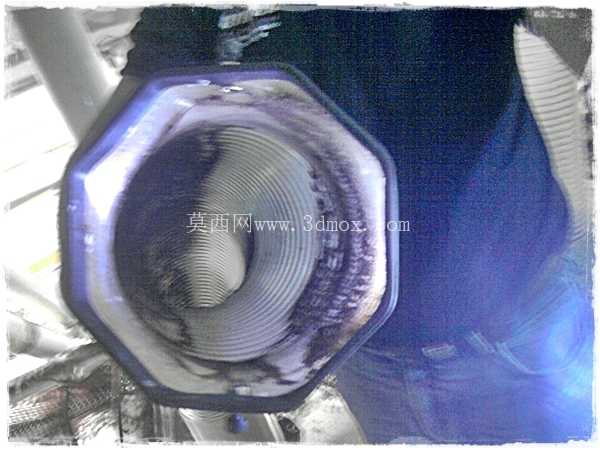

功能特性上，这款阀组还设置了专门的残粉清理工位，当阀板转动到全开位置后继续转动15度，就可以打开磨腔侧壁的清理开口，不需要拆卸磨腔就可以对磨盘缝隙、下粉通道内部积存的残粉进行清理，解决了常规磨豆机需要定期拆机清理残粉的麻烦。阀板的材质选用食品级304不锈钢，表面做了镜面抛光处理，不容易附着咖啡油脂和细粉，日常使用只需要用干净毛刷就可以清理表面积粉，不需要频繁拆洗。阀组的转动转轴位置采用食品级硅橡胶密封圈做密封，避免咖啡细粉进入转轴摩擦副导致的转动卡滞，密封圈的耐温范围覆盖-20℃到120℃，完全适配咖啡研磨过程中磨盘摩擦产生的温升环境，不会因为长期受热出现密封圈老化变形的问题。

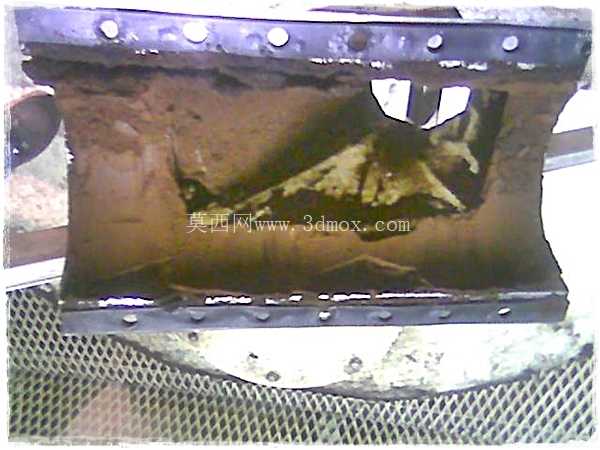

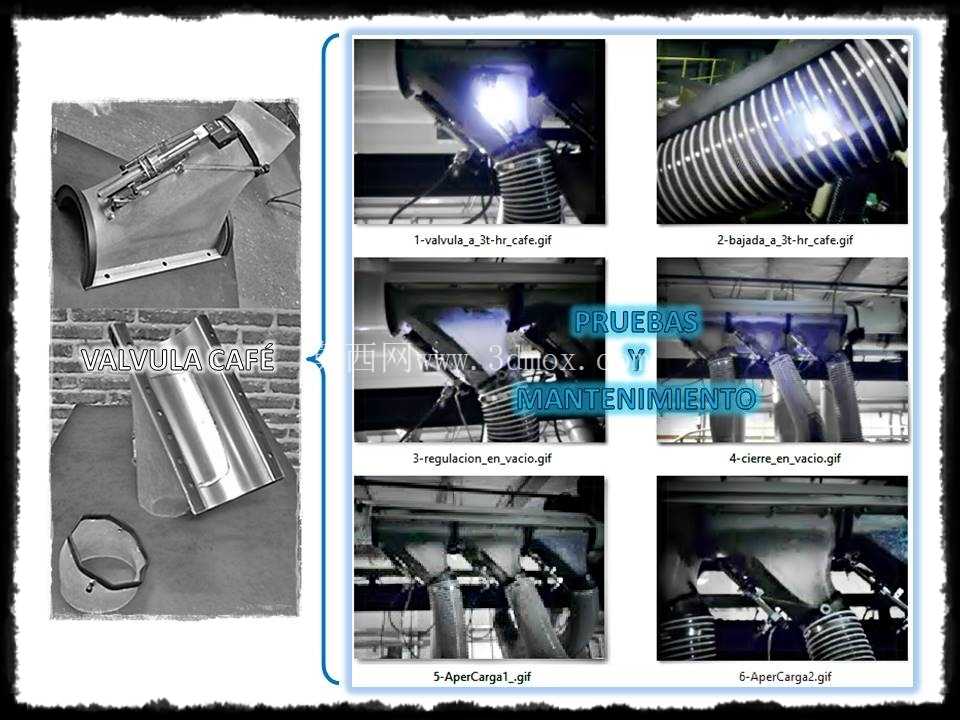

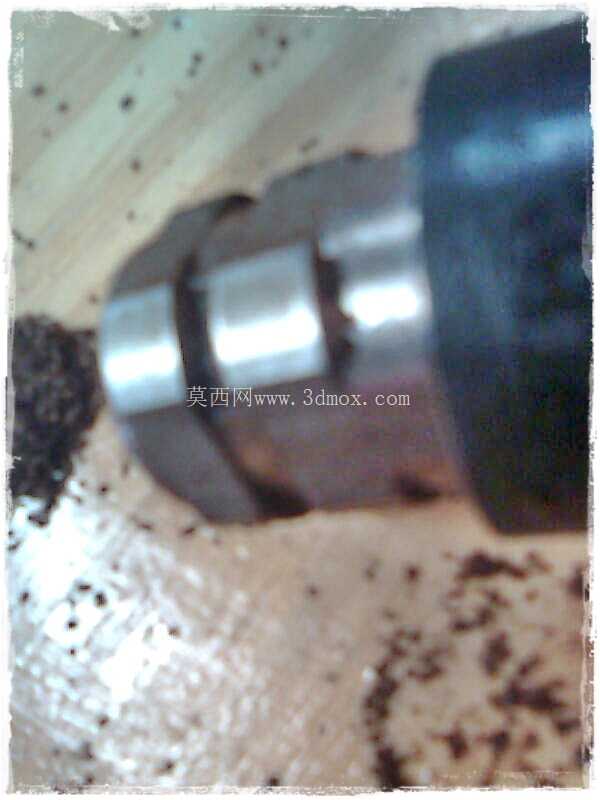

从结构建模的角度来看，这款阀组的所有配合面都做了公差适配，阀板和弧形通道的配合公差按照H7/g6的间隙配合设置，既保证转动顺畅，又不会出现漏粉的问题；转轴和安装座的配合位置设置了含油轴承衬套，长期转动的磨损量极小，整机使用寿命可以达到万次以上的动作循环，完全满足商用咖啡设备的高频使用需求。在实际测试验证过程中，这款阀组安装在常规锥刀磨豆机上之后，磨豆过程中的细粉飞散量可以降低90%以上，停机后的残粉滴落量控制在0.1g以内，出粉的均匀度相比无阀结构的磨豆机提升15%左右，同时因为磨腔负压维持效果更好，磨豆过程中的豆仓进料更顺畅，不会出现磨盘空转、进料卡顿的问题。
