咖啡粉出料控制阀原型结构设计

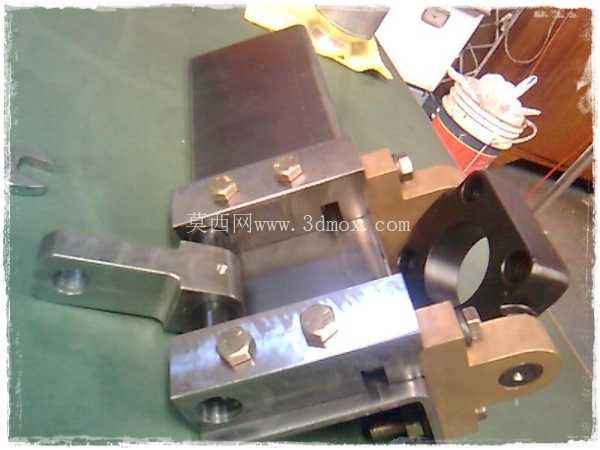

这款咖啡粉控制阀原型，主要面向小型咖啡烘焙工坊、现磨咖啡零售门店的散装咖啡粉出料场景设计，解决传统出料口开合无控、粉量洒落、出料流速无法匹配接料容器规格的实际生产痛点。在日常咖啡粉分装、零售接料的作业环节，操作人员往往需要根据接料袋、储粉罐的开口尺寸调整出料速度，避免细粉飞扬造成原料损耗，同时控制单次出料的粉量精度，减少反复称量的重复工作量，该阀的结构设计完全围绕这类现场作业需求展开。

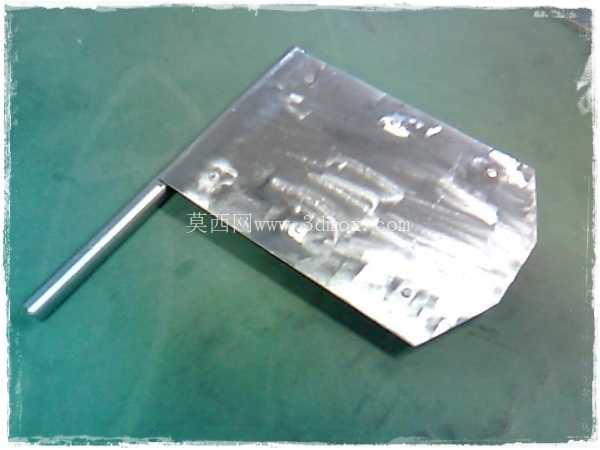

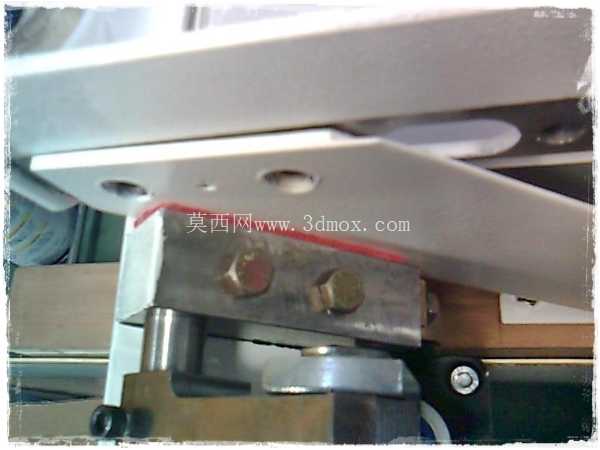

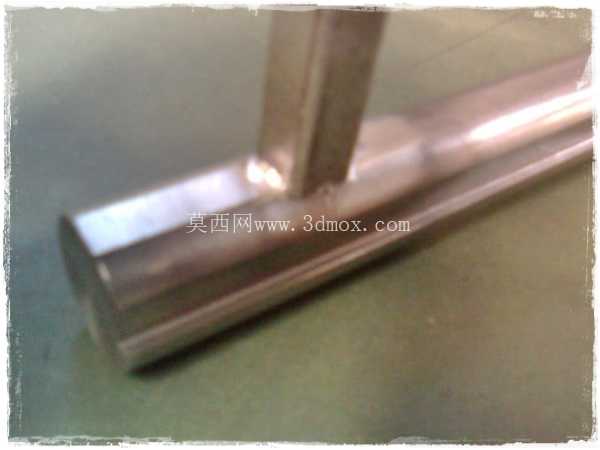

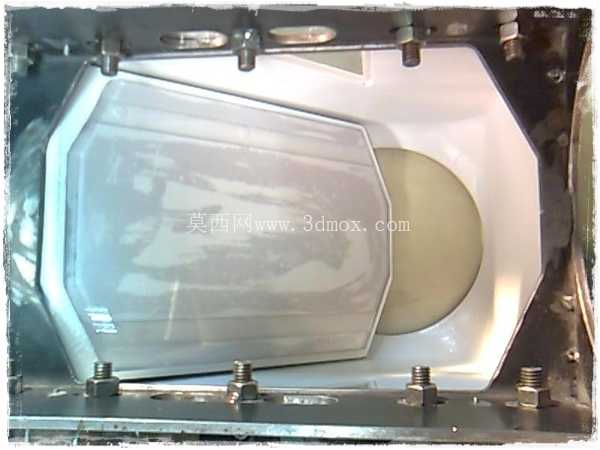

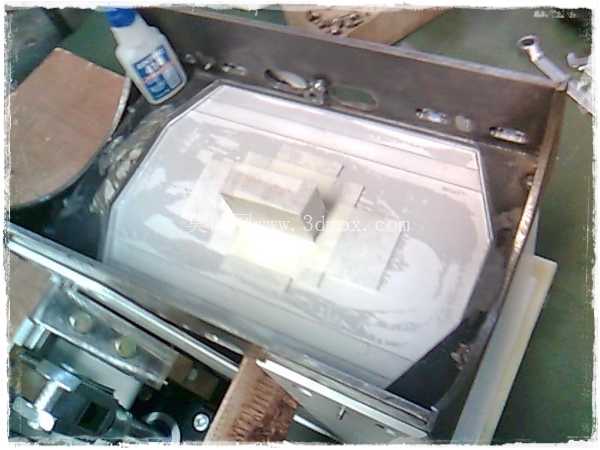

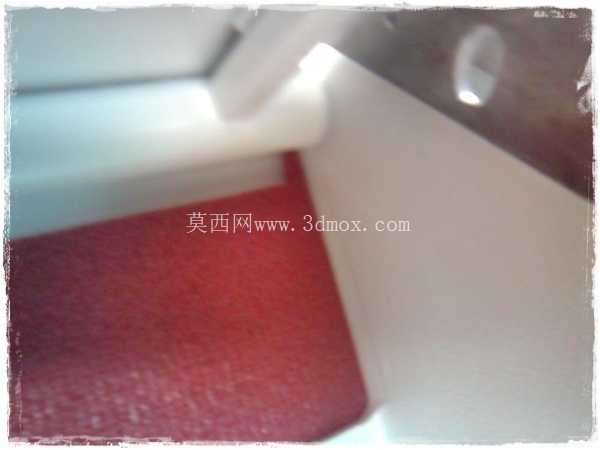

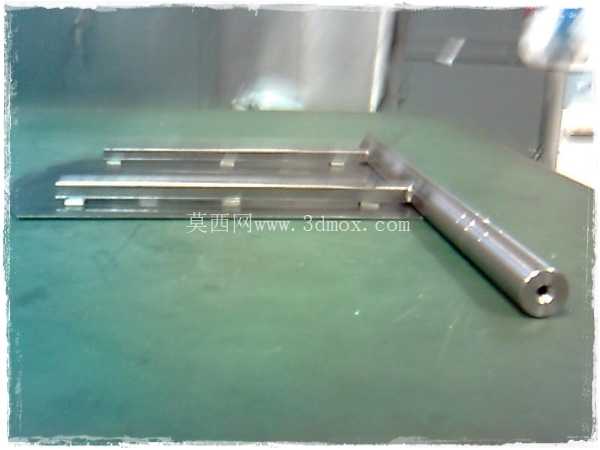

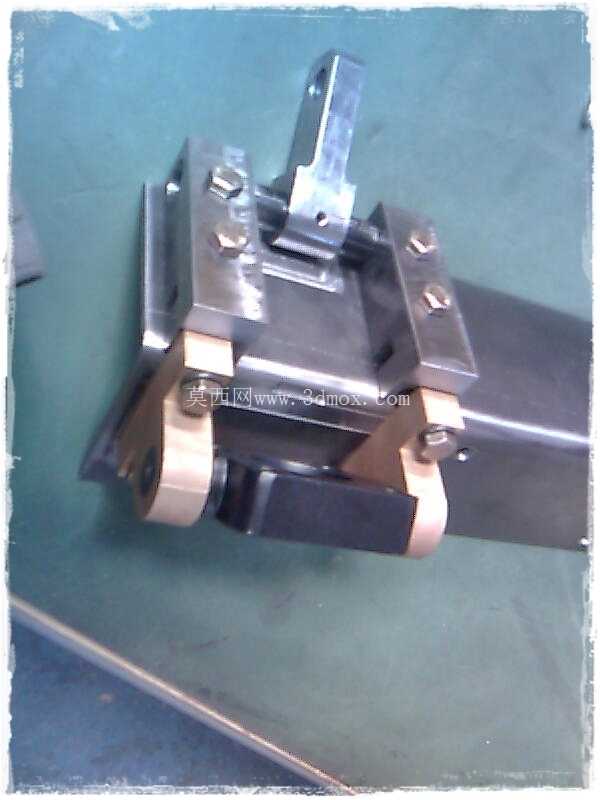

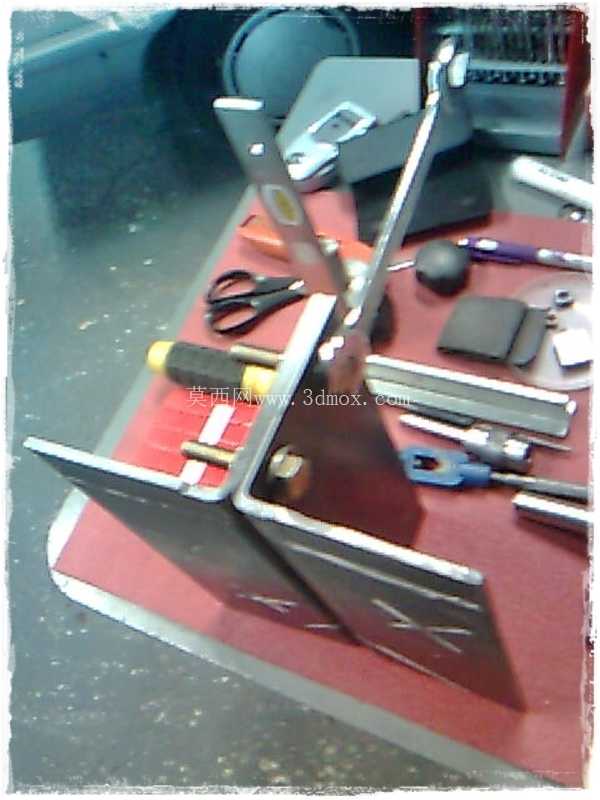

从功能特性来看，该阀采用手动拨杆式操作结构，无需外接气源或电源，适配无供电条件的简易作业工位，拨杆的转动行程与阀板的开合角度做了线性匹配，操作人员可以通过拨杆的摆动幅度直观控制阀板开度，实现从微流量到全通径出料的无级调节，微流量档位可满足小容量包装的精准接料需求，全通径档位可适配大容量储料罐的快速补料作业。阀板与阀腔的配合面做了贴合度优化，闭合状态下可阻断细粉的自流通道，避免储料仓内的咖啡粉因自重出现漏粉问题，阀腔内部做了圆弧过渡处理，无直角积粉死角，减少咖啡粉残留导致的风味串混问题，适配多品类咖啡粉的切换出料作业。

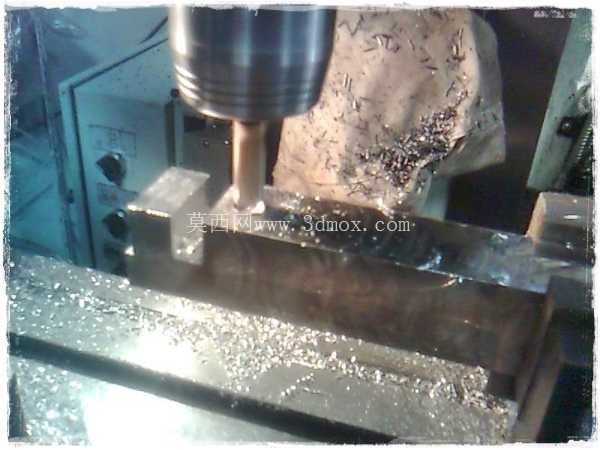

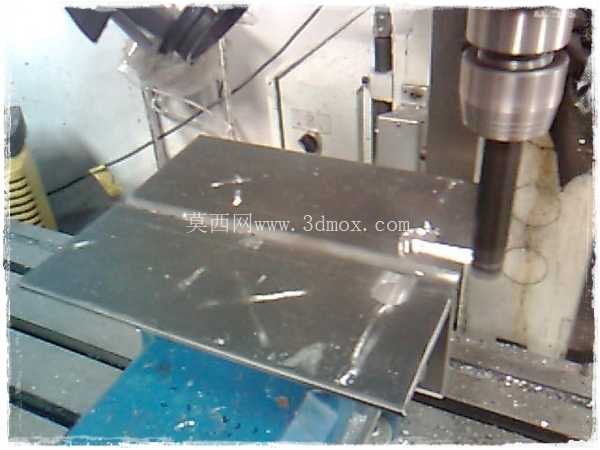

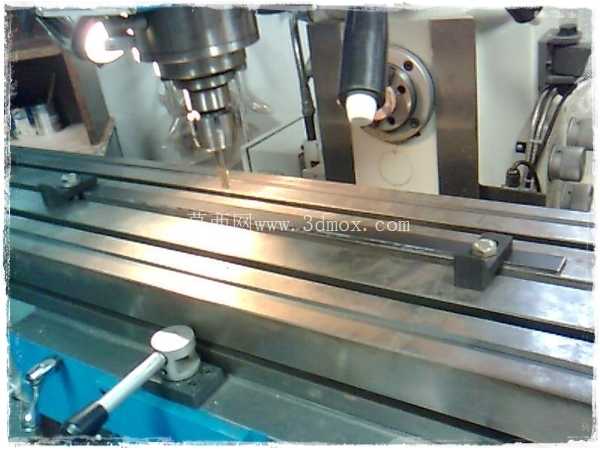

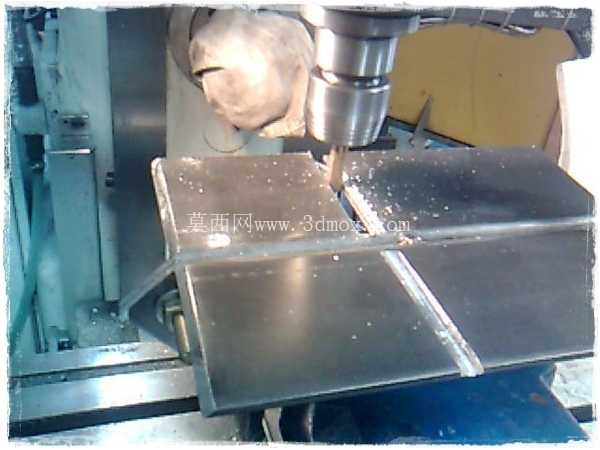

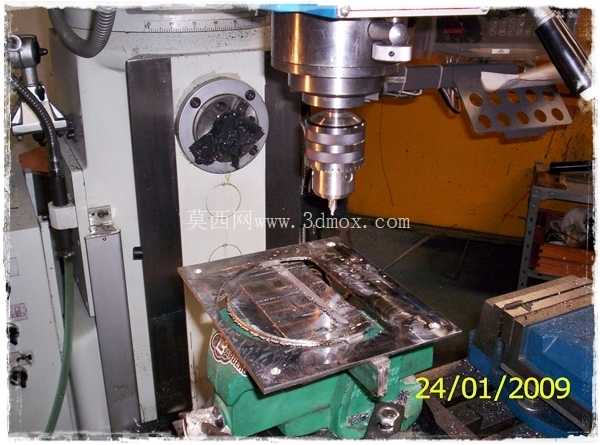

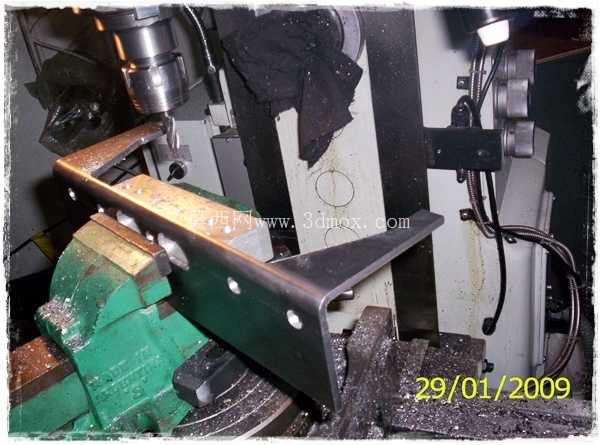

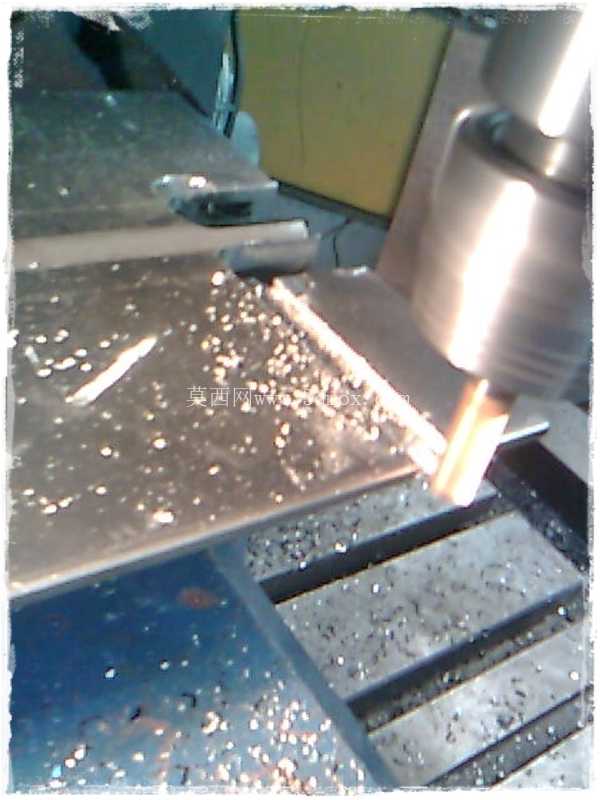

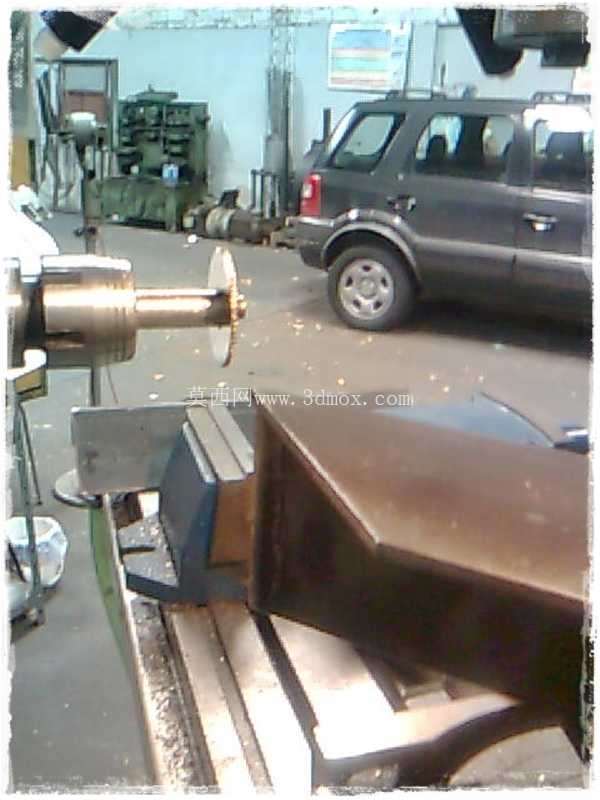

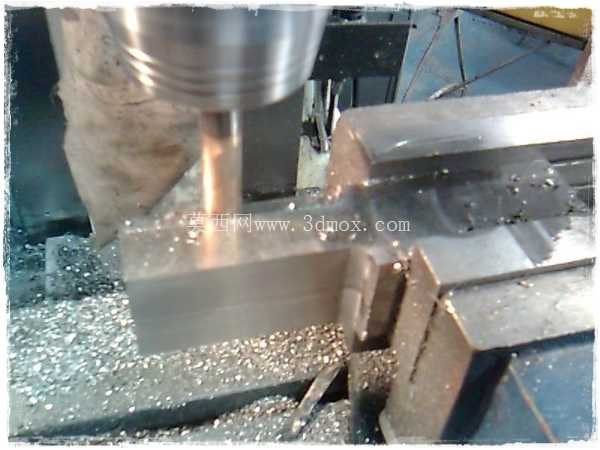

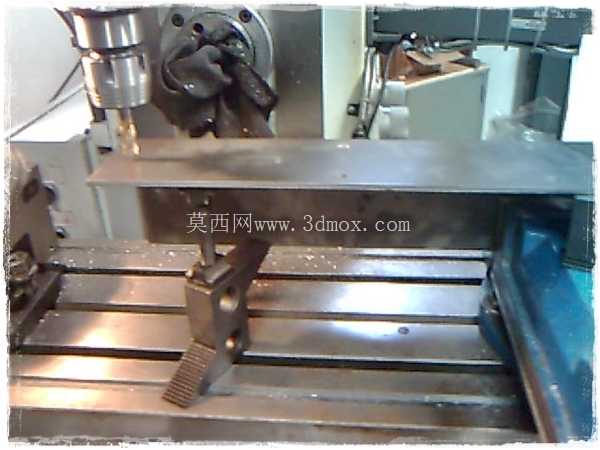

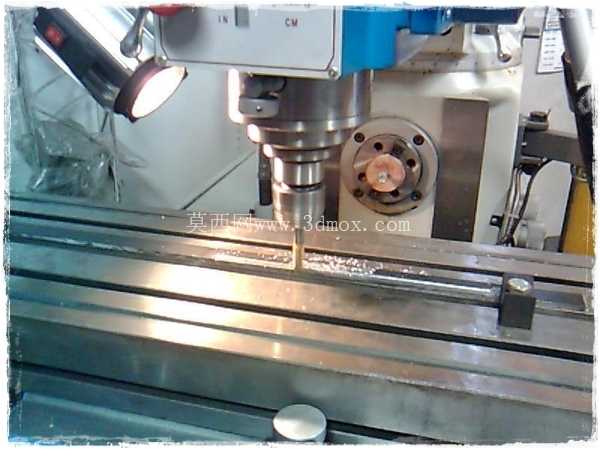

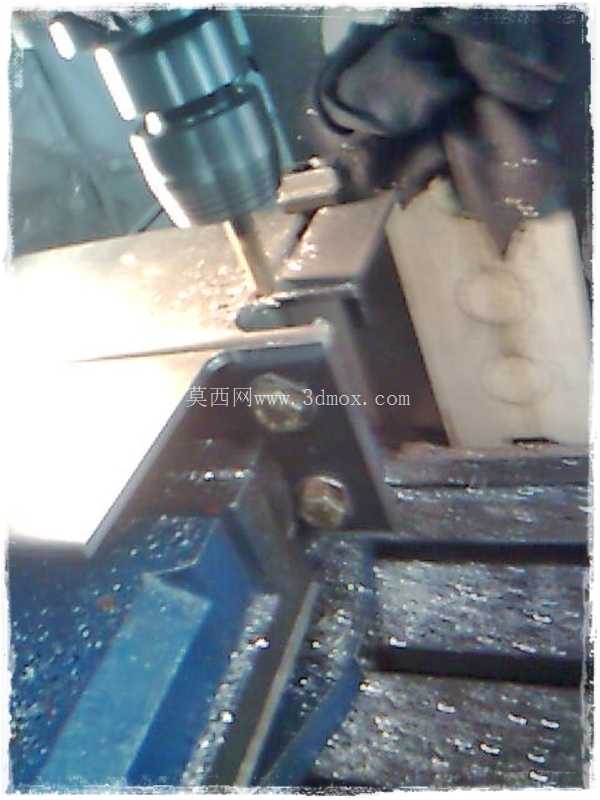

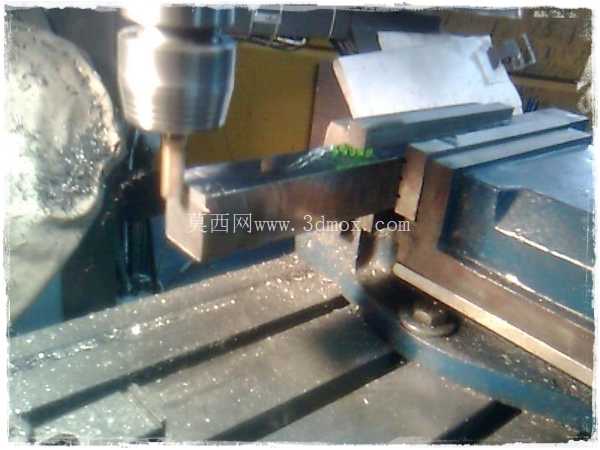

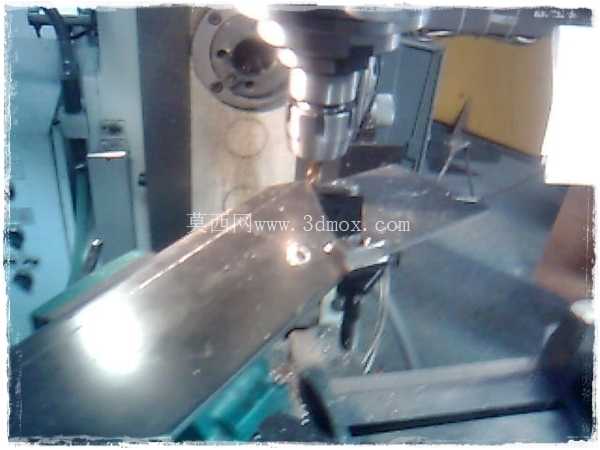

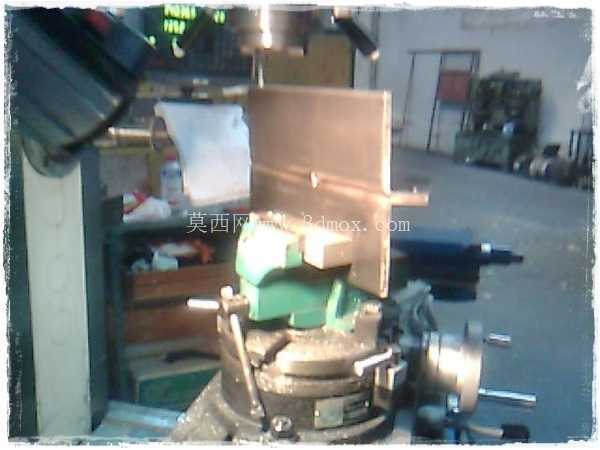

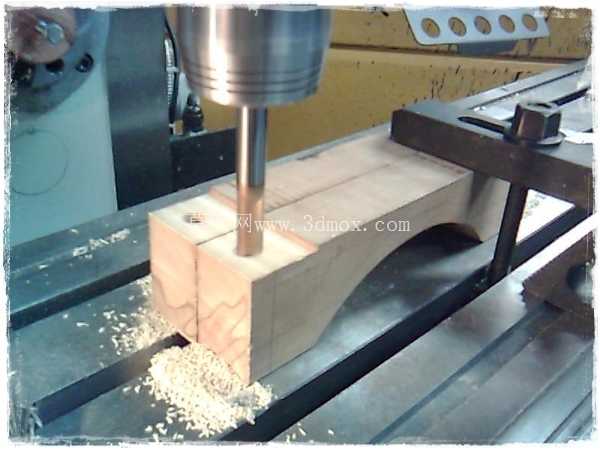

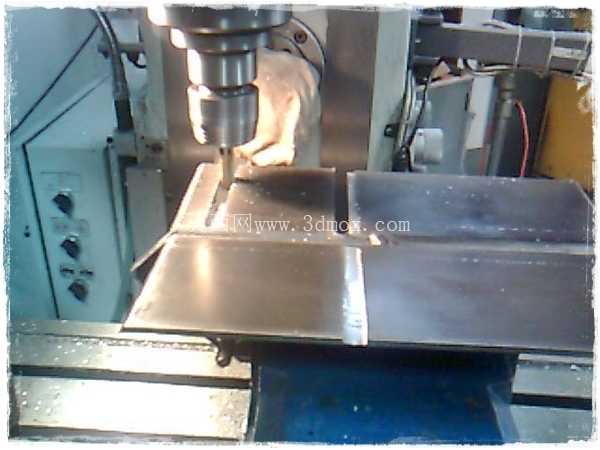

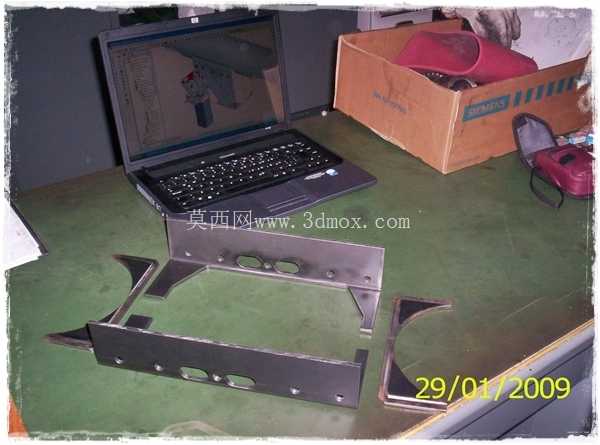

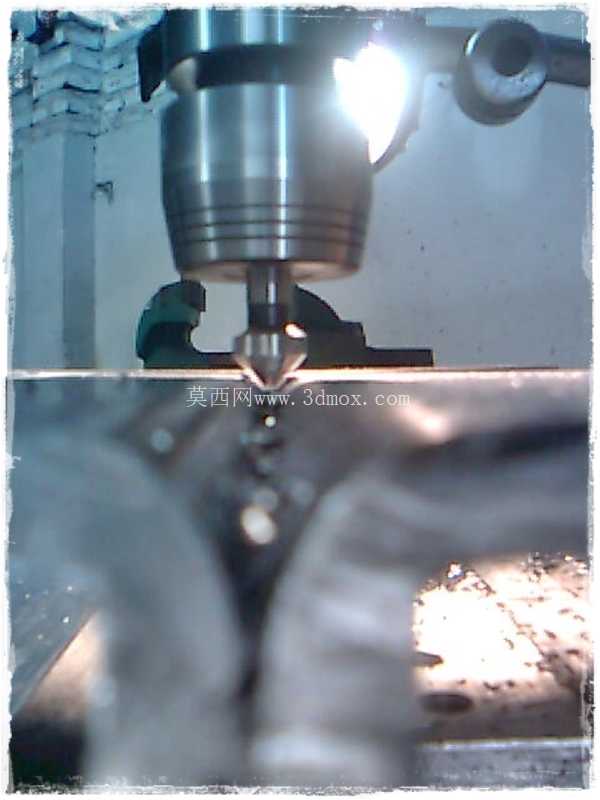

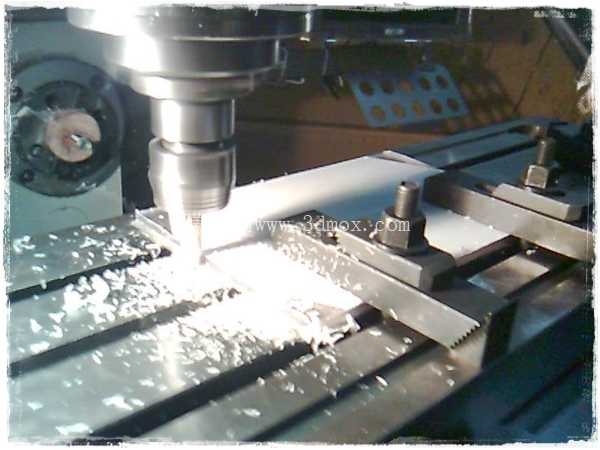

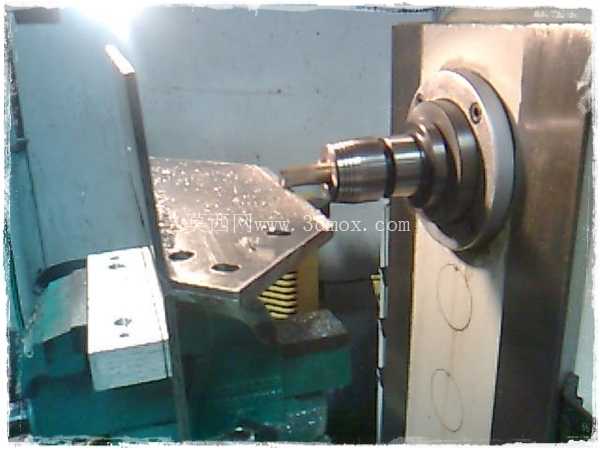

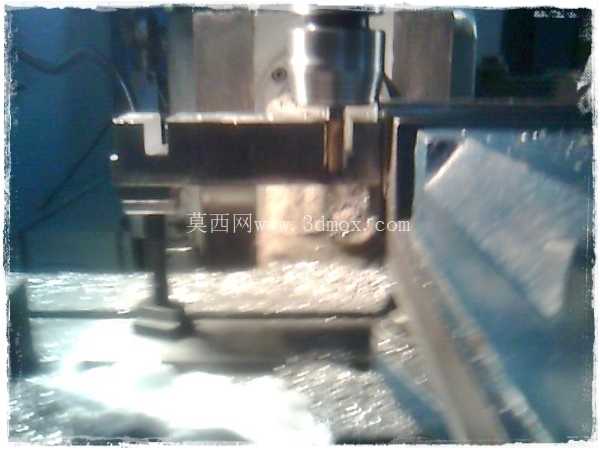

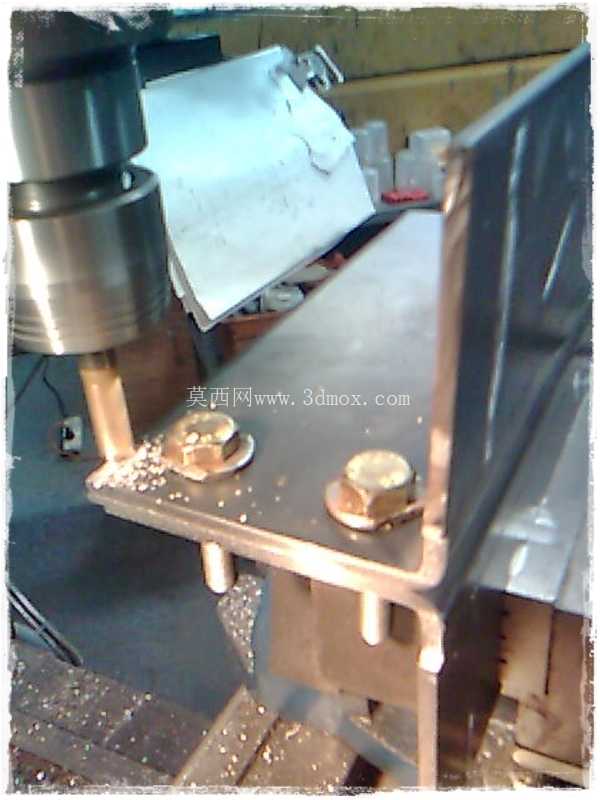

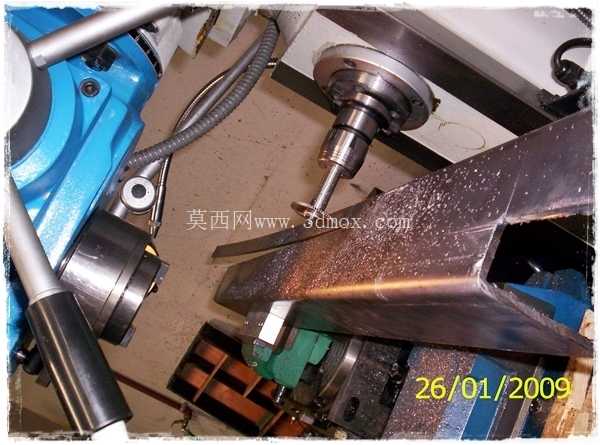

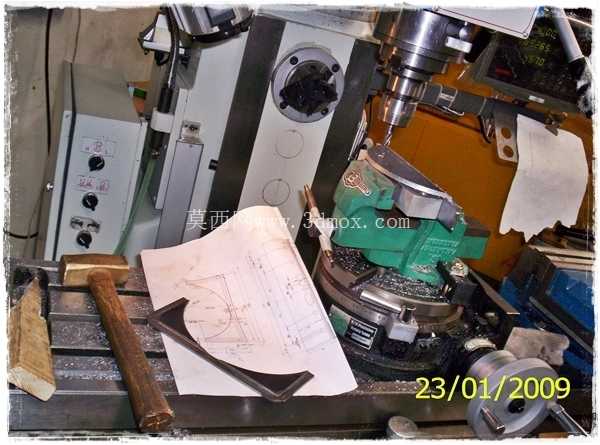

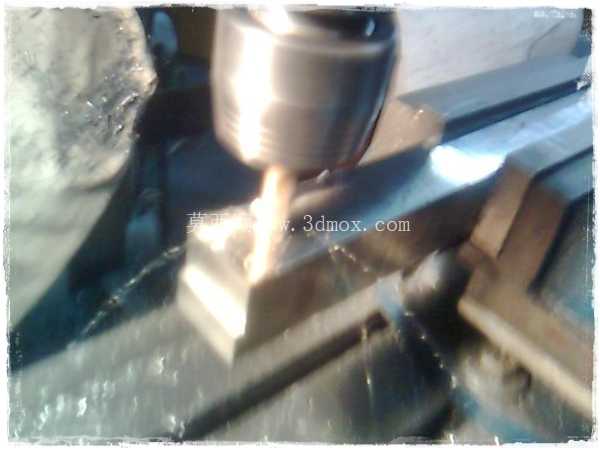

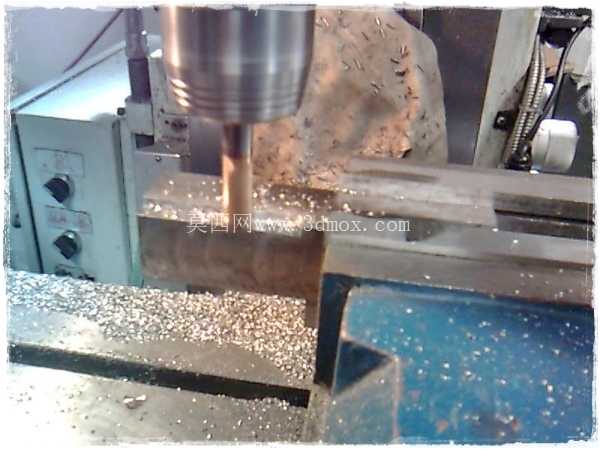

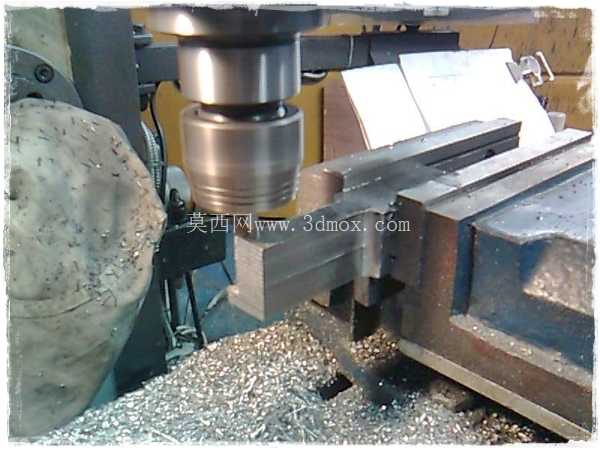

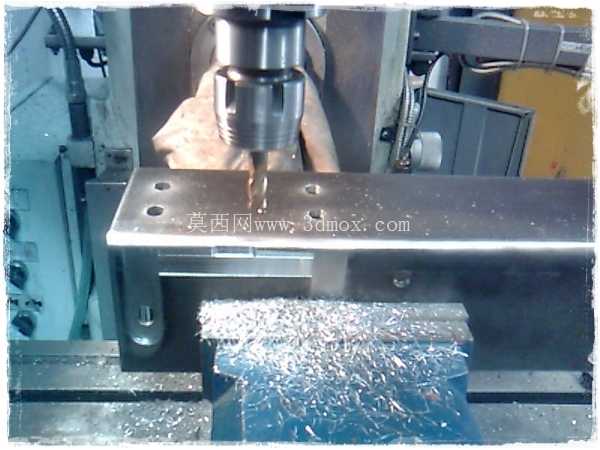

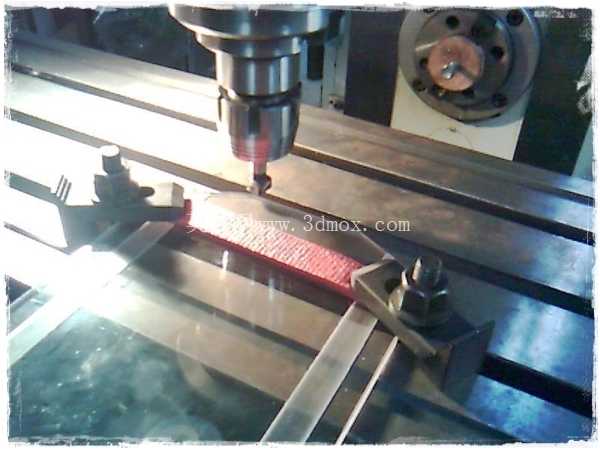

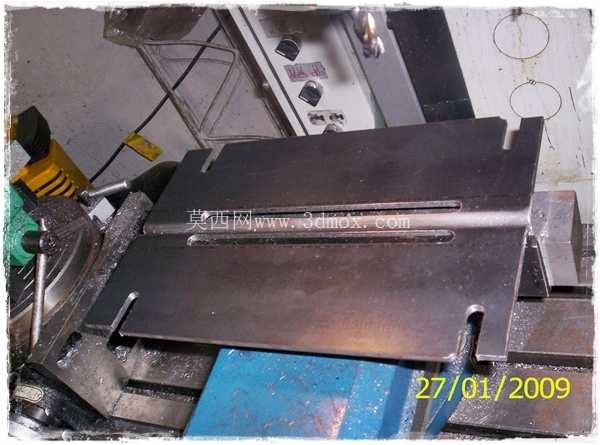

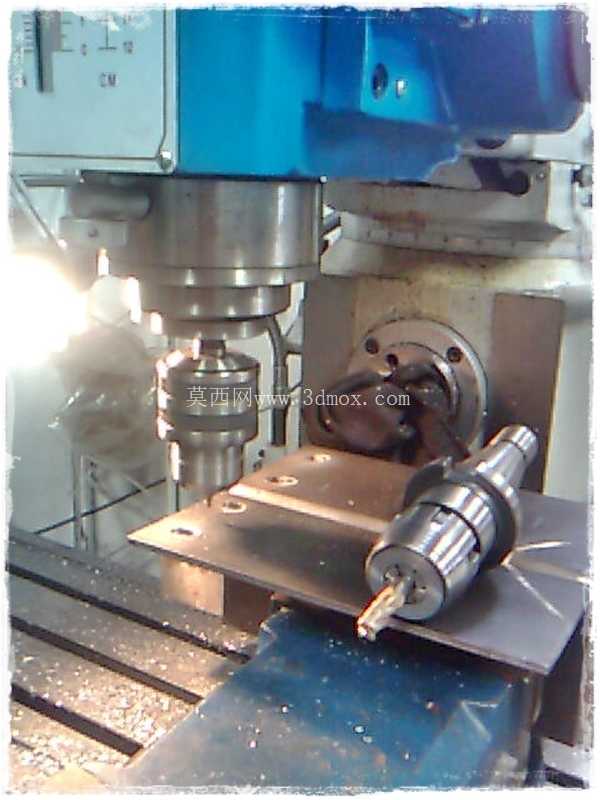

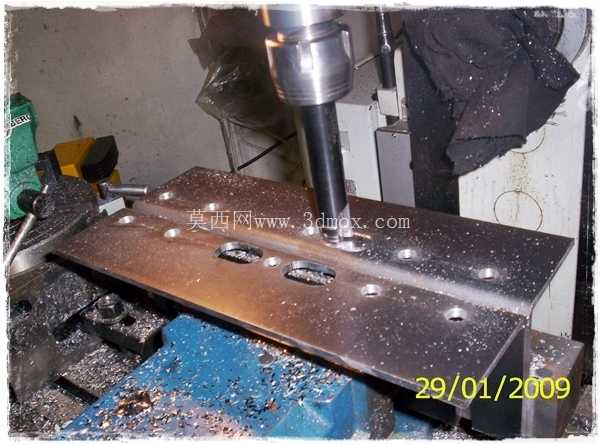

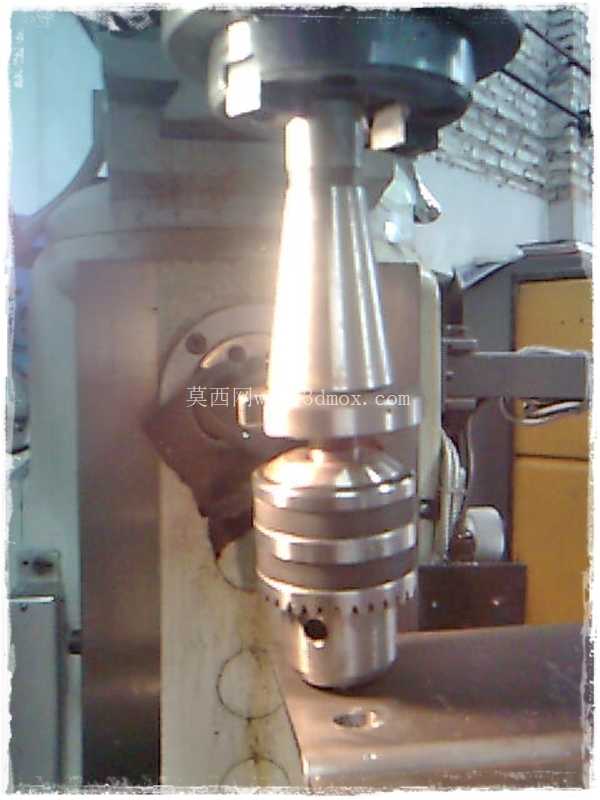

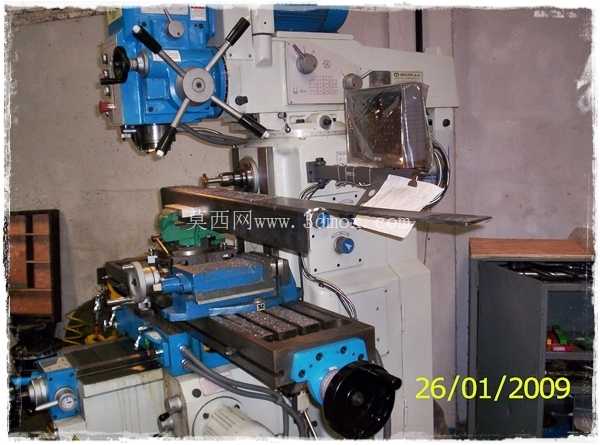

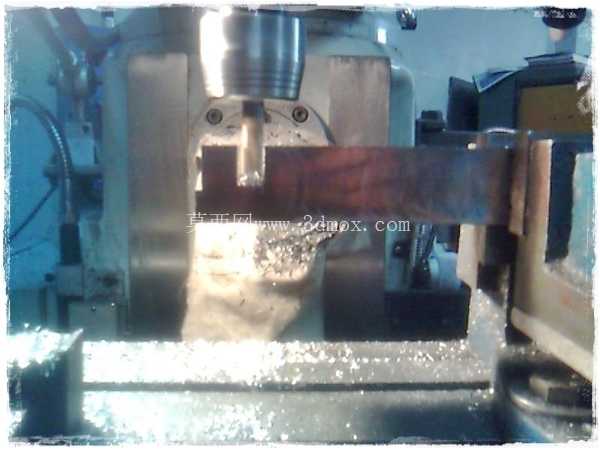

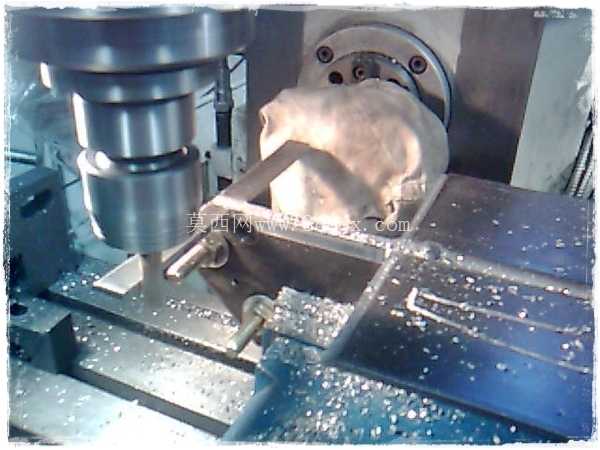

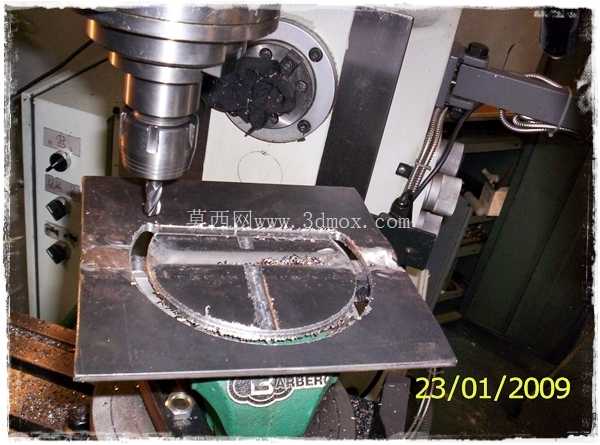

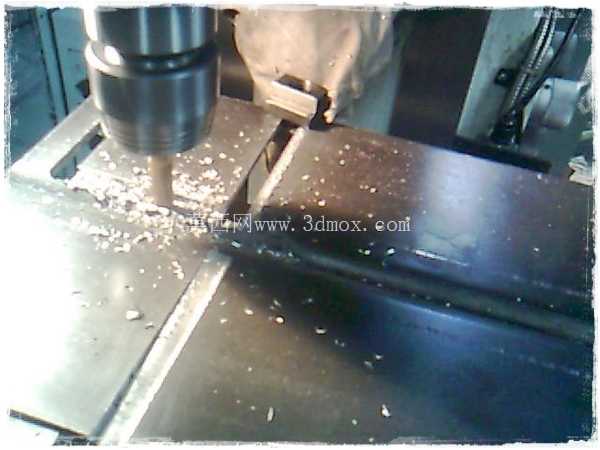

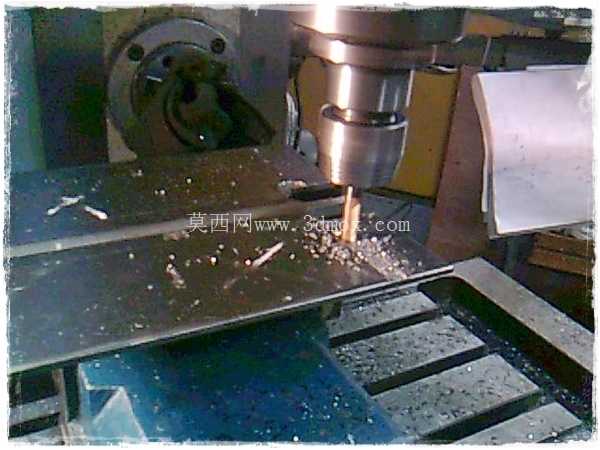

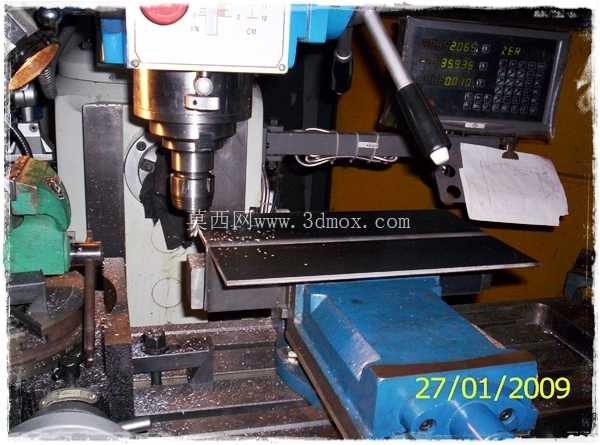

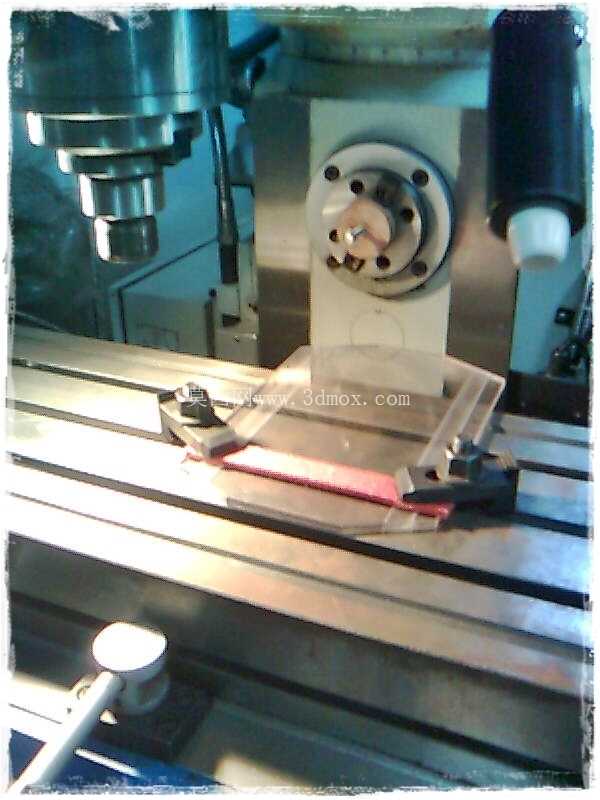

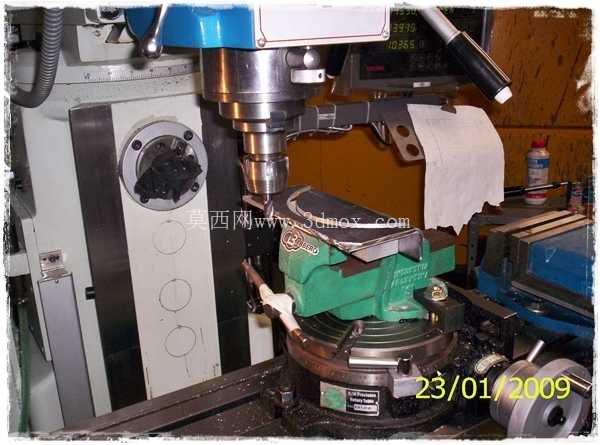

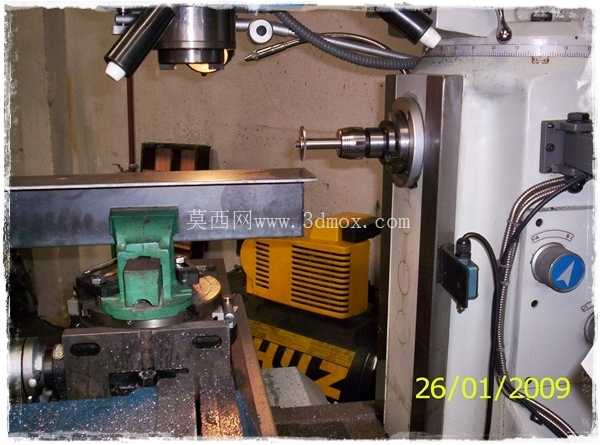

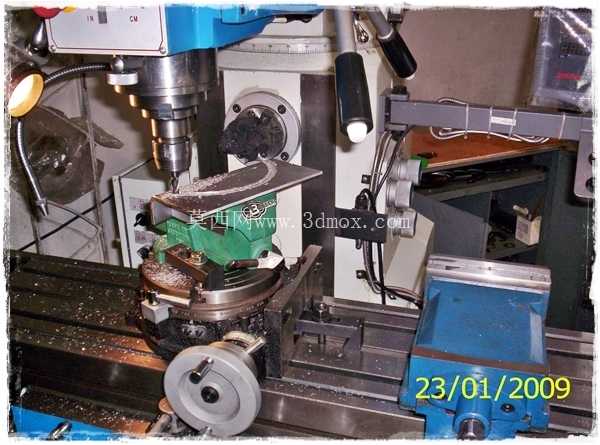

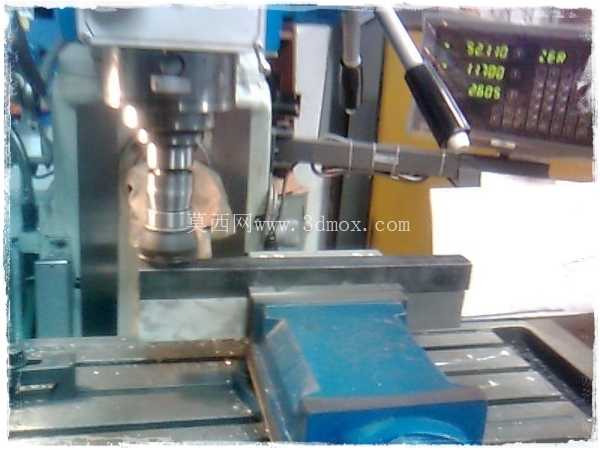

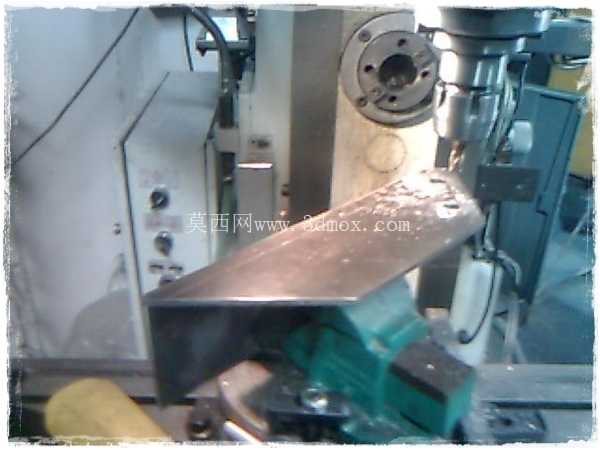

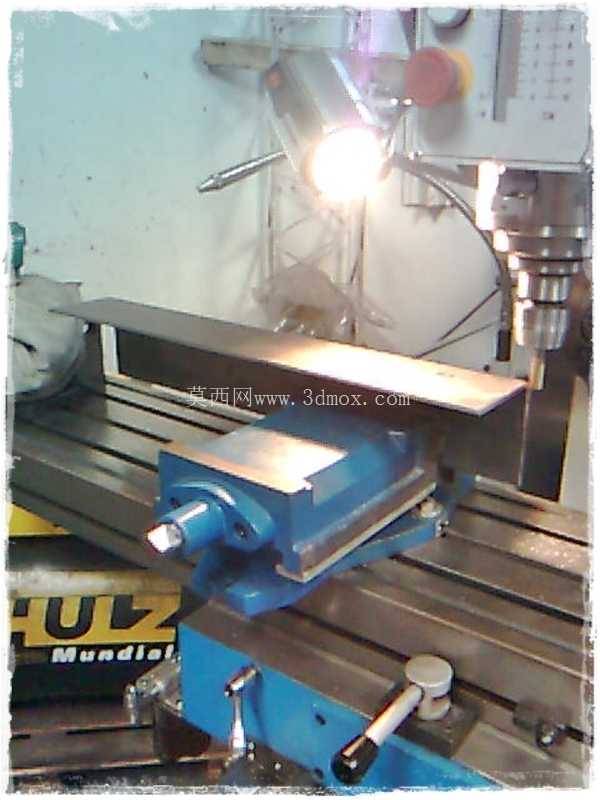

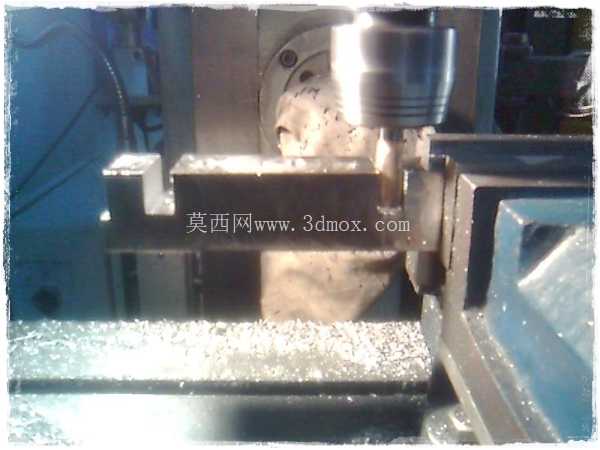

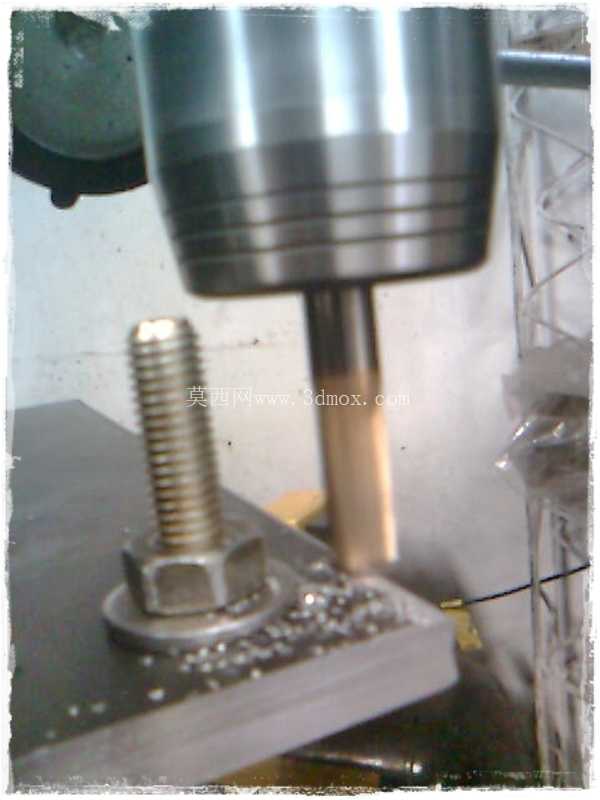

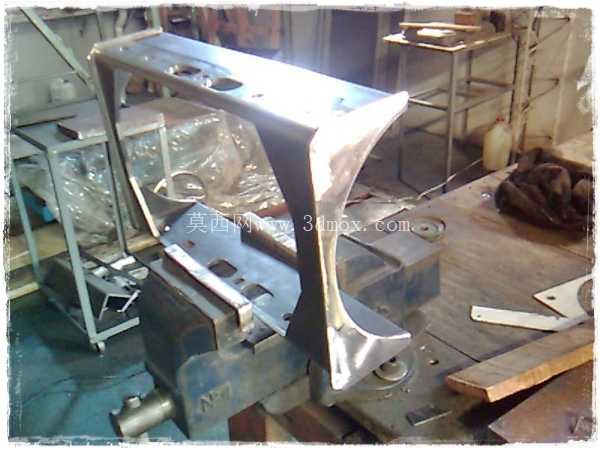

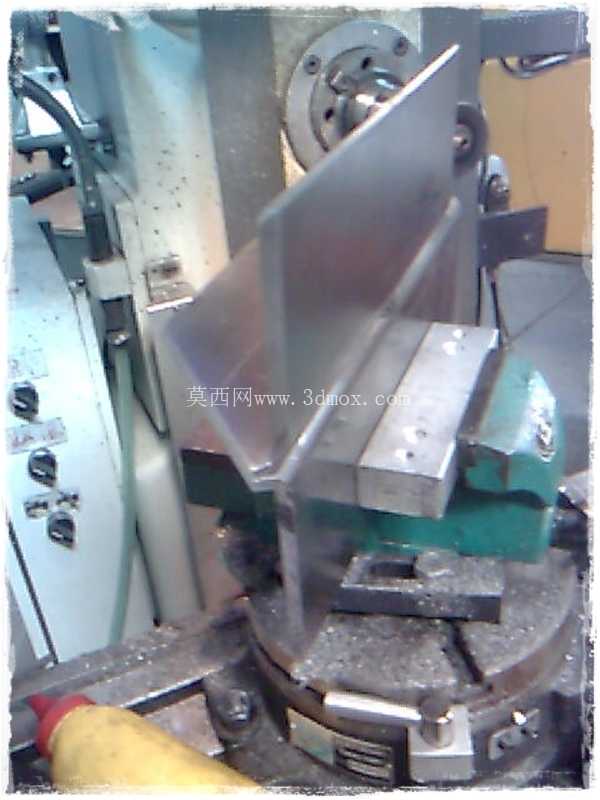

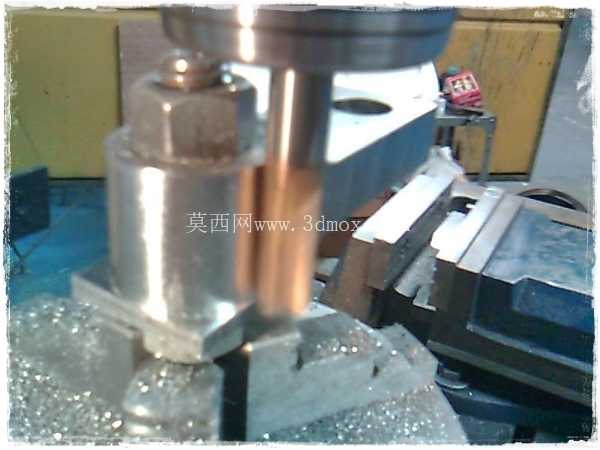

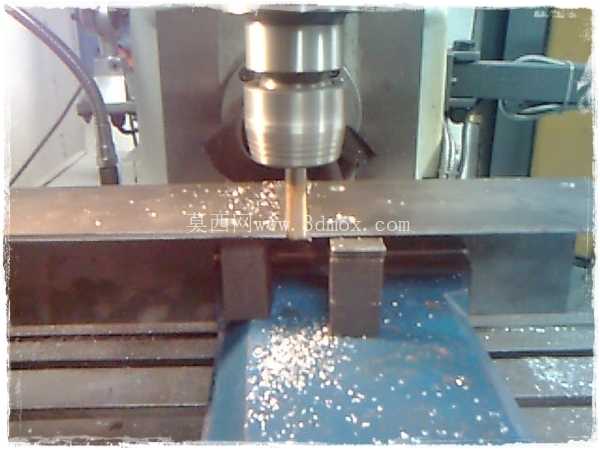

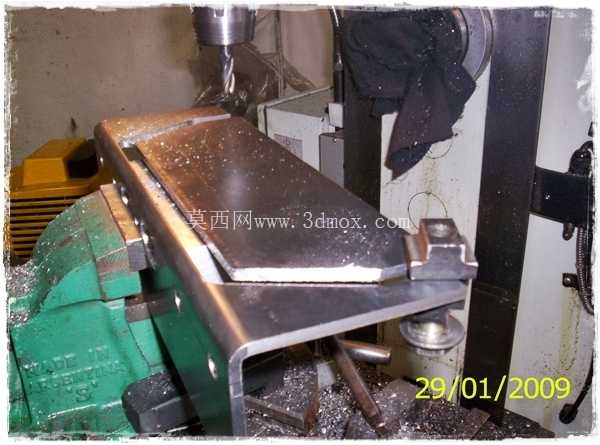

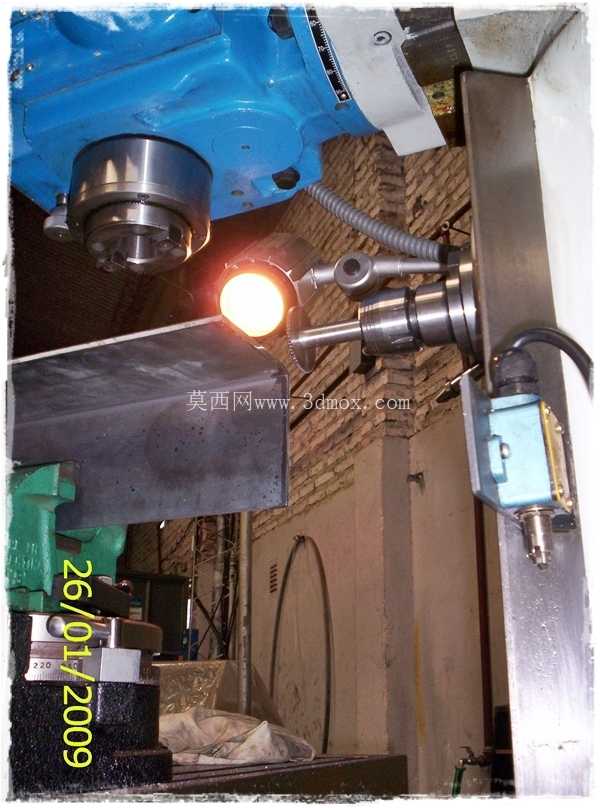

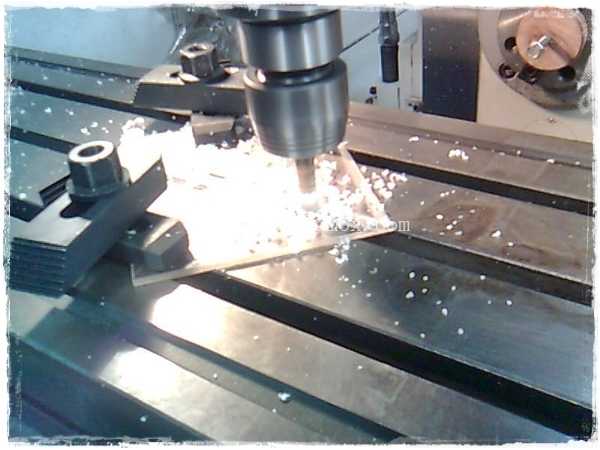

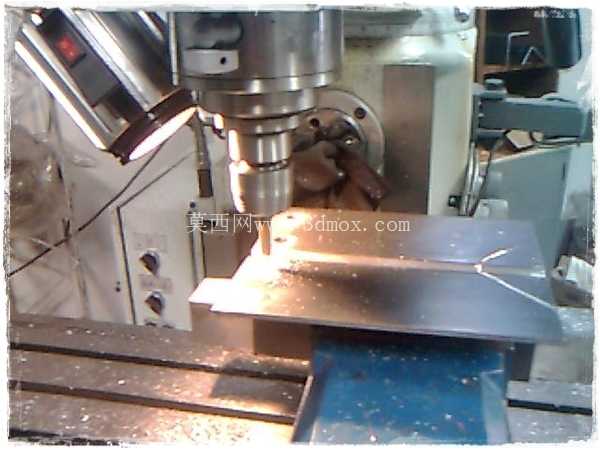

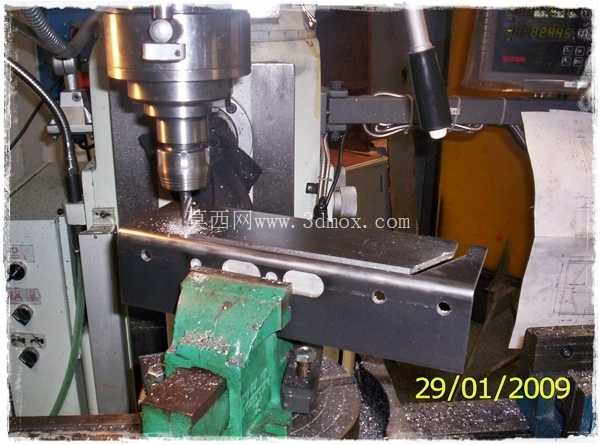

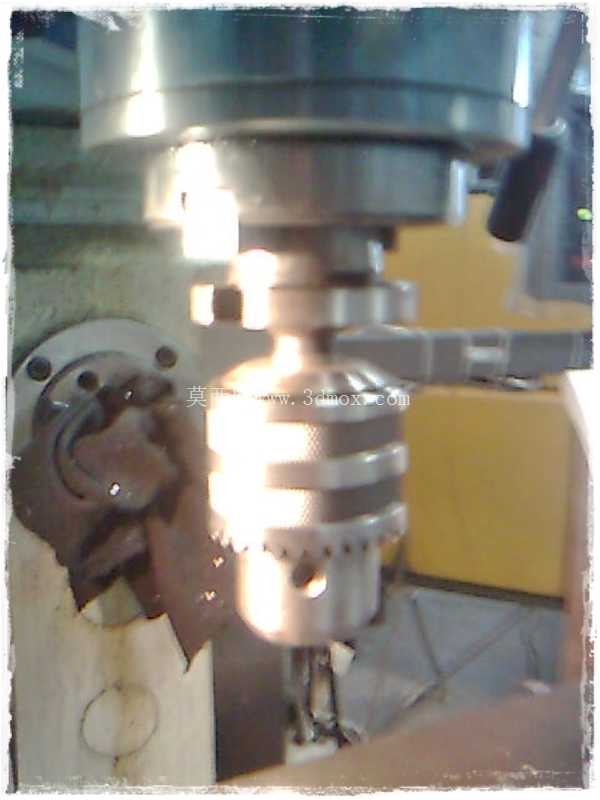

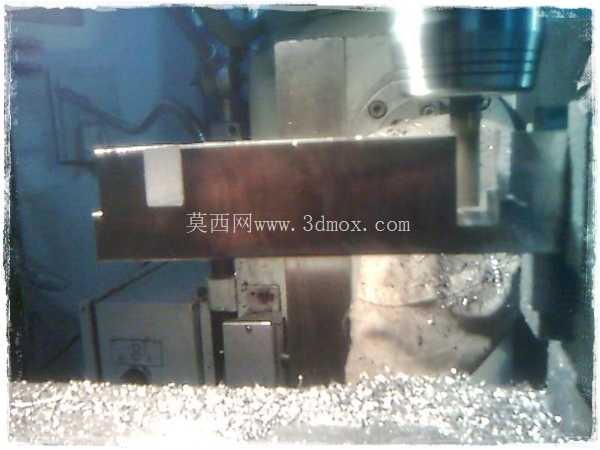

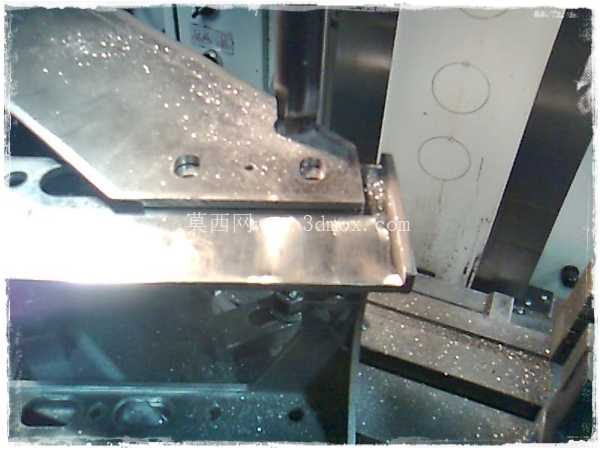

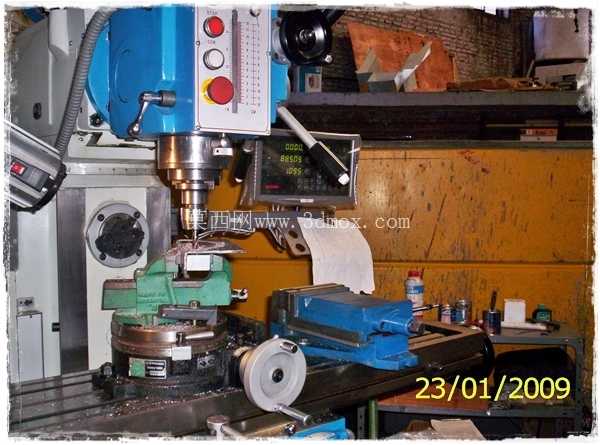

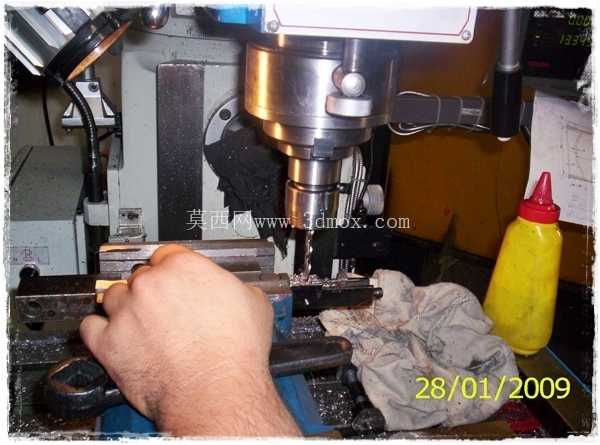

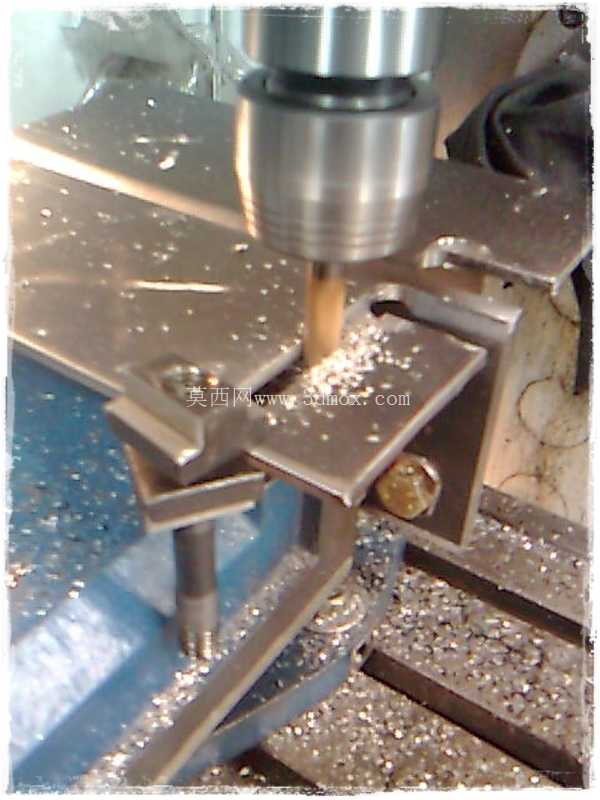

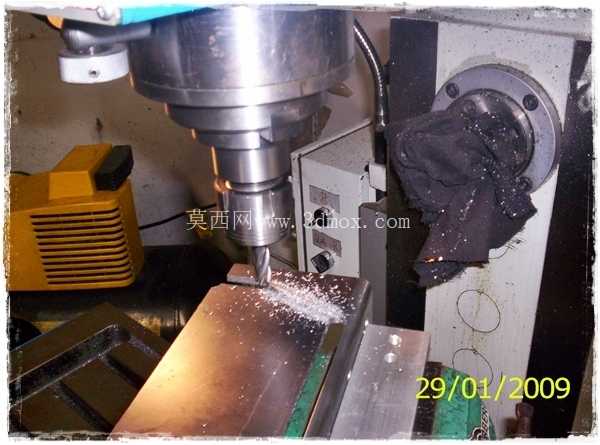

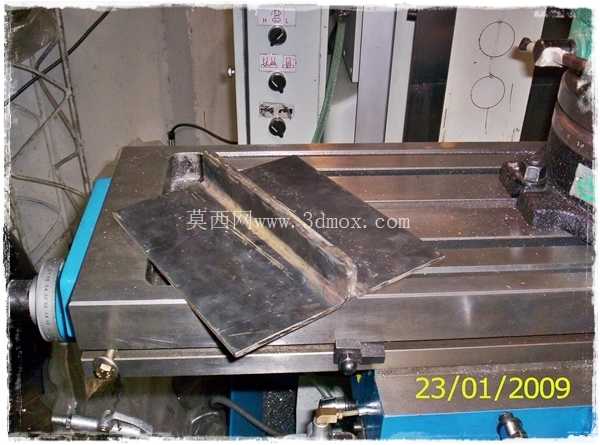

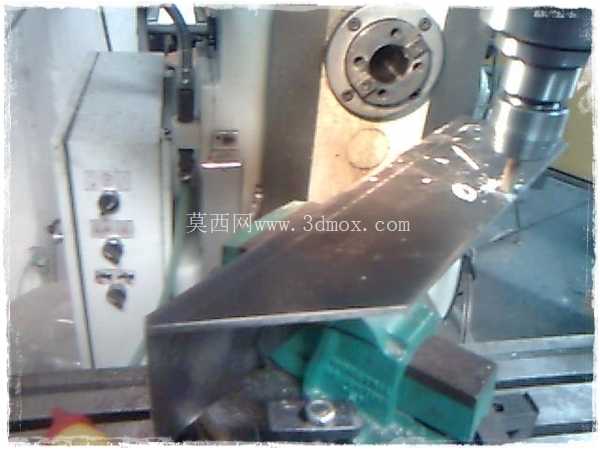

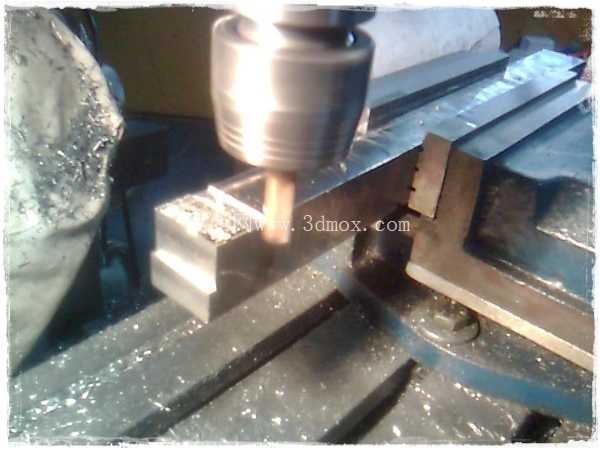

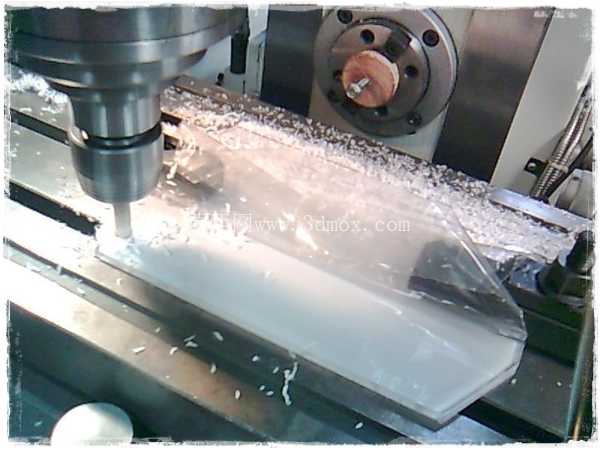

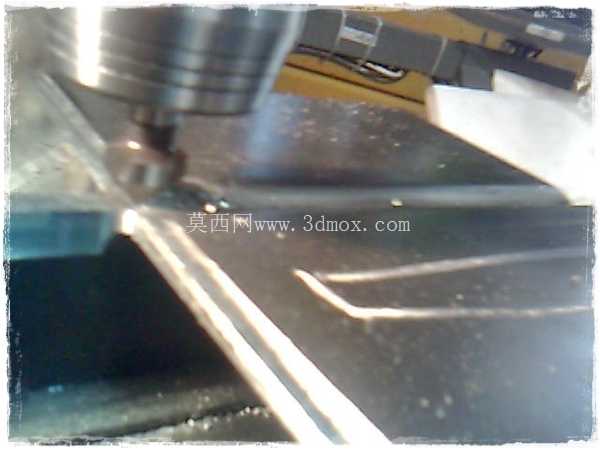

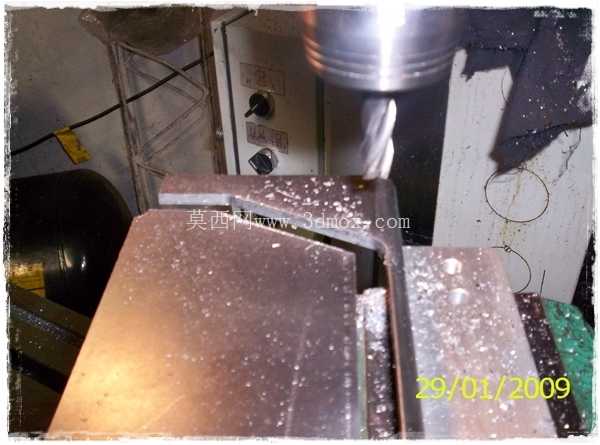

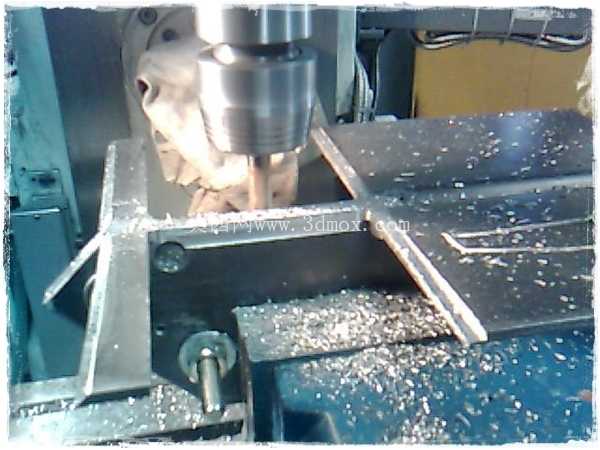

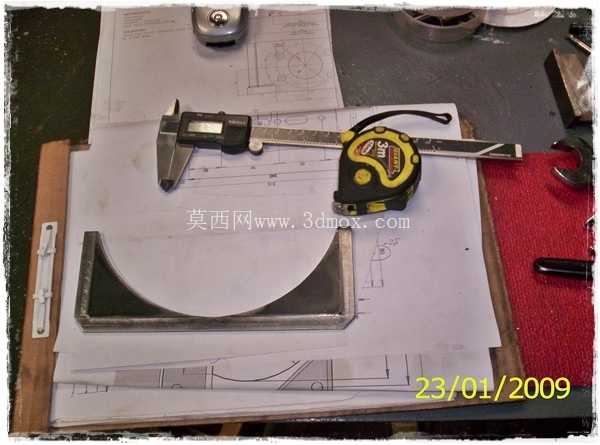

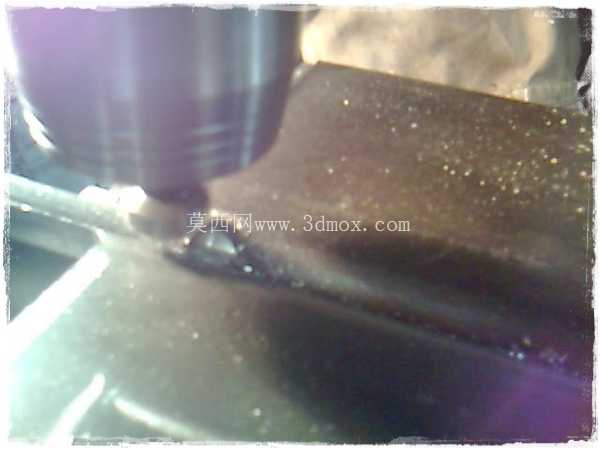

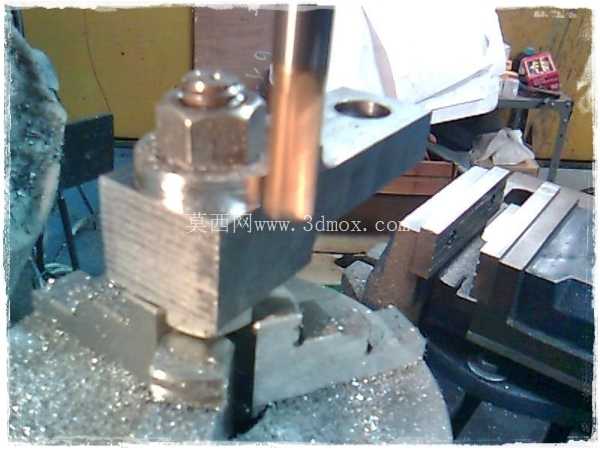

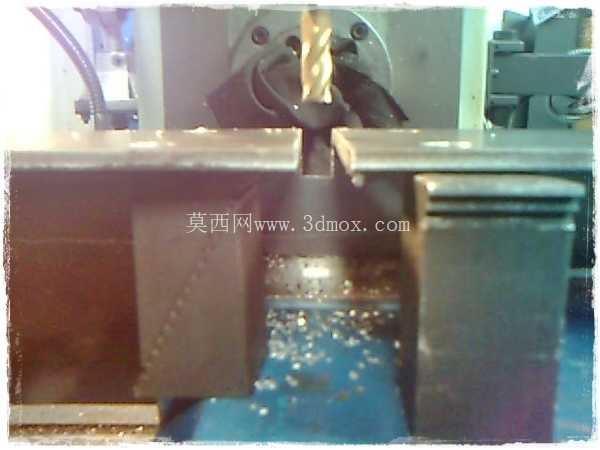

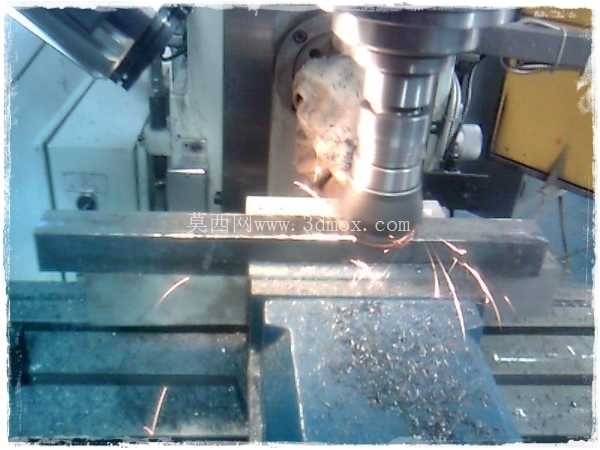

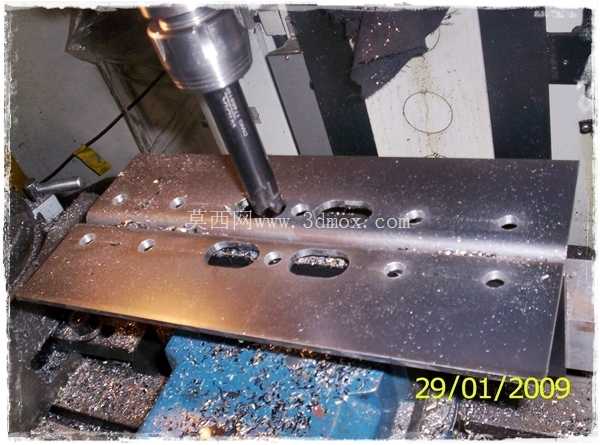

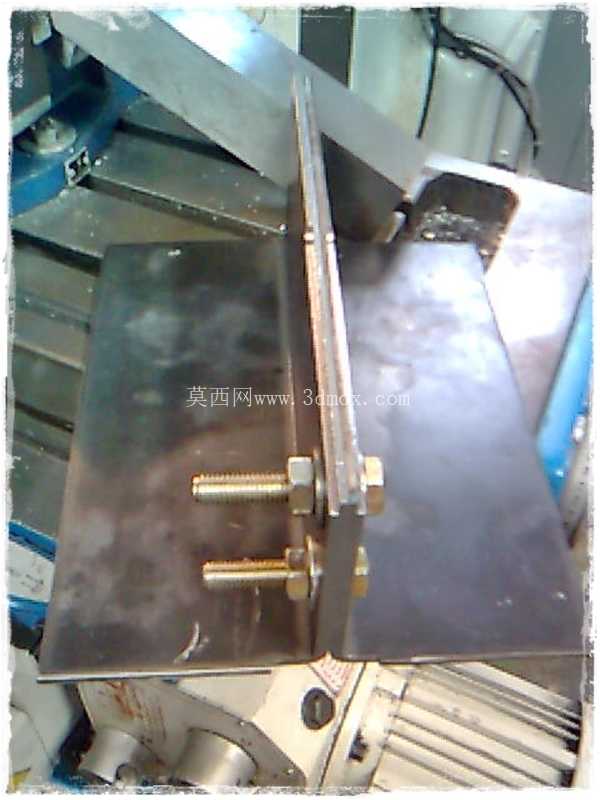

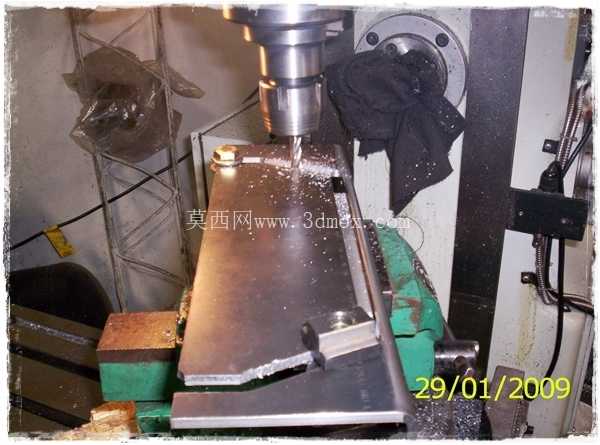

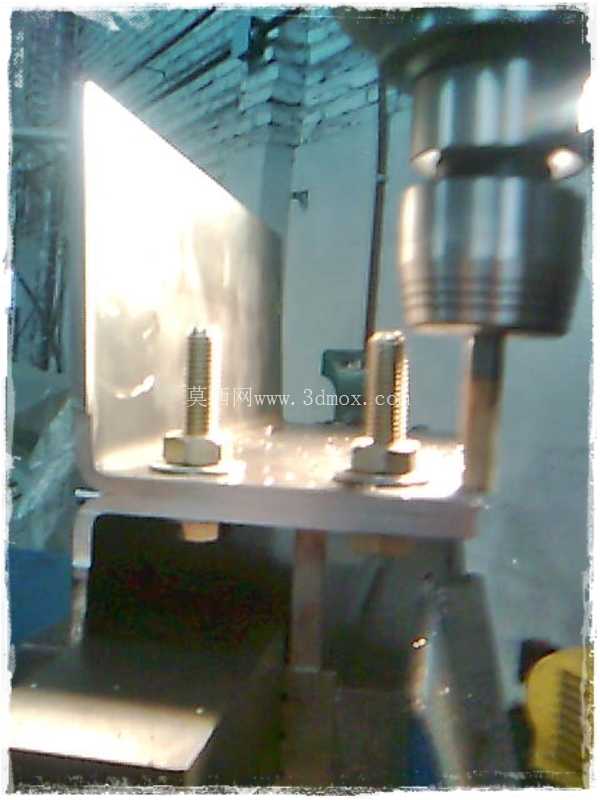

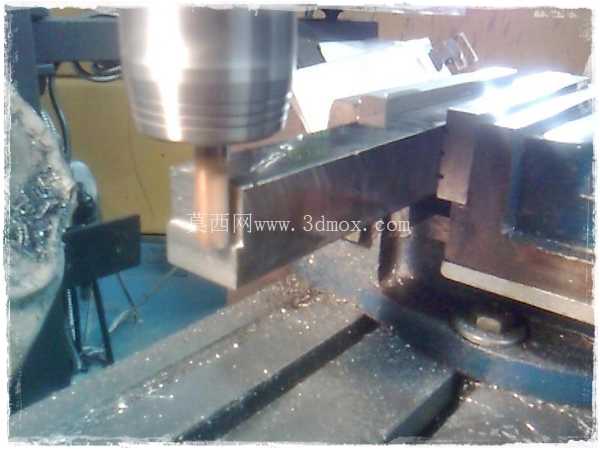

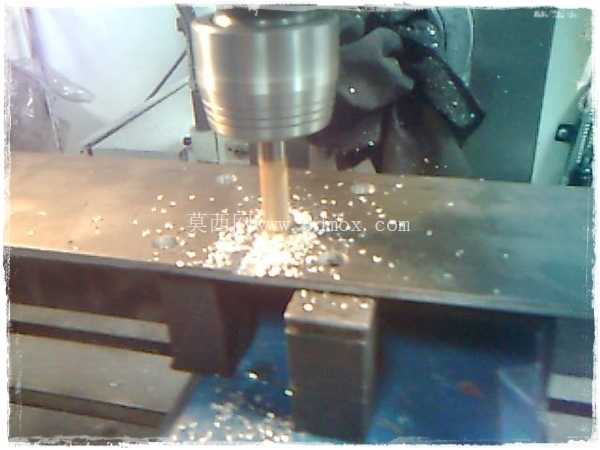

设计思路上完全依托常规机加工工艺实现，未采用高精度数控加工工序，所有结构件都可通过普通铣床、钻床、折弯设备完成加工，大幅降低了小批量试制的加工成本，也方便终端用户自行加工替换易损件。原型阶段的结构验证围绕实际工况做了长期运行测试，针对咖啡粉含油脂易粘附的特性，阀板表面做了低粗糙度处理，减少粉层粘附导致的阀板卡滞问题，转动铰接位置预留了润滑脂填充空间，长期使用也不会出现操作卡涩的情况。

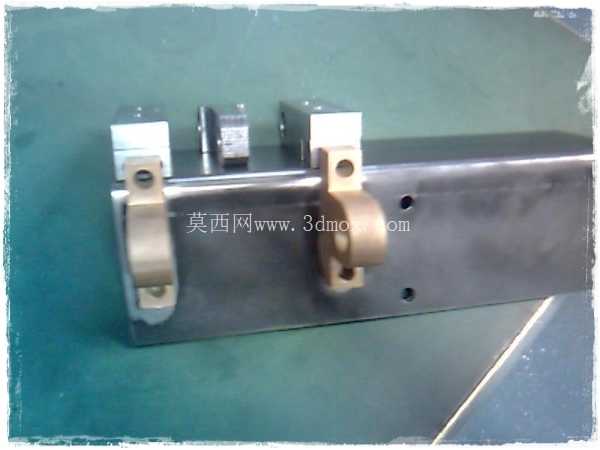

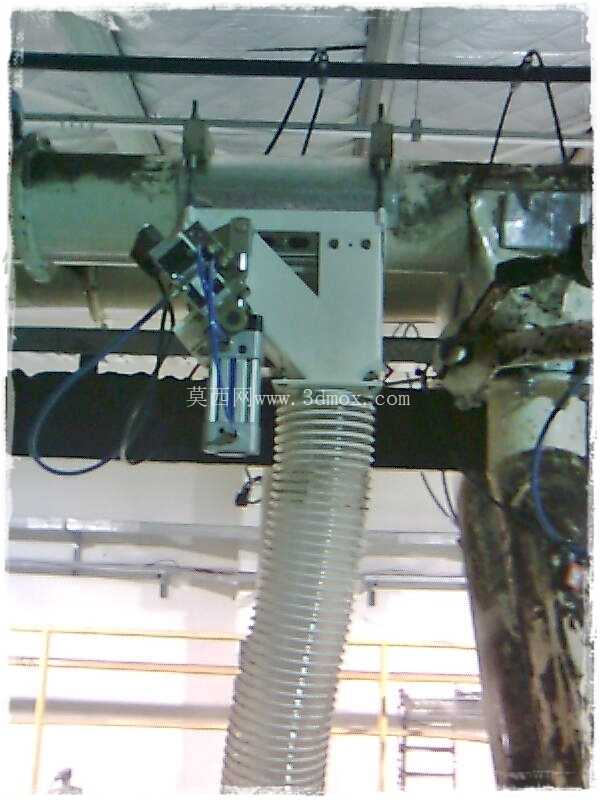

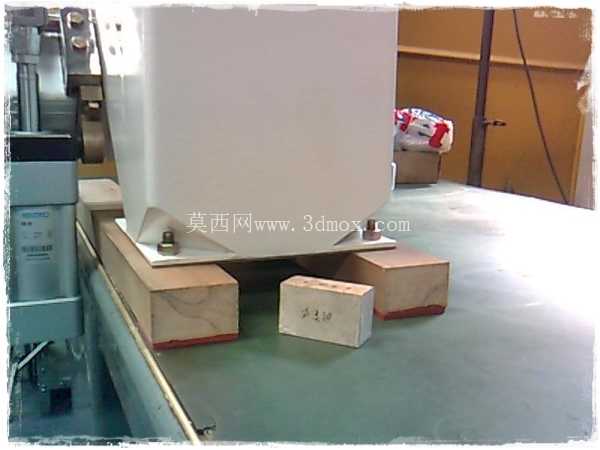

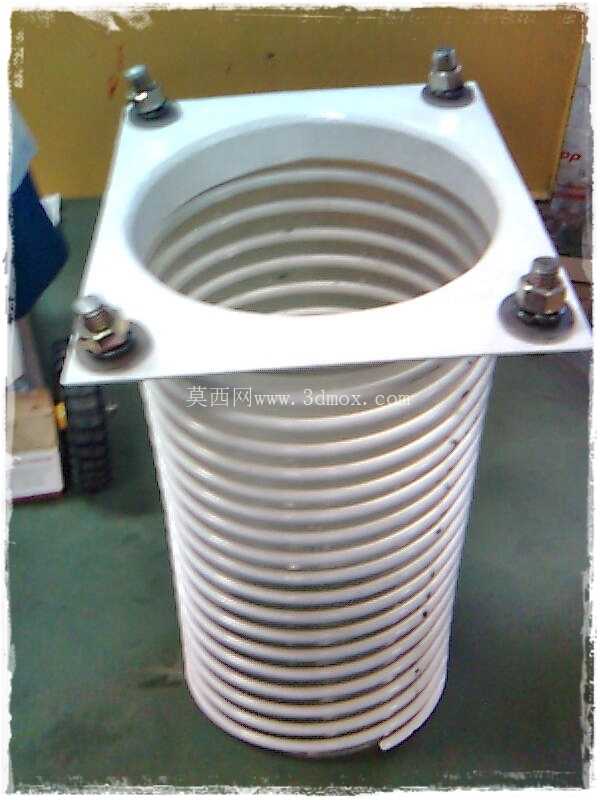

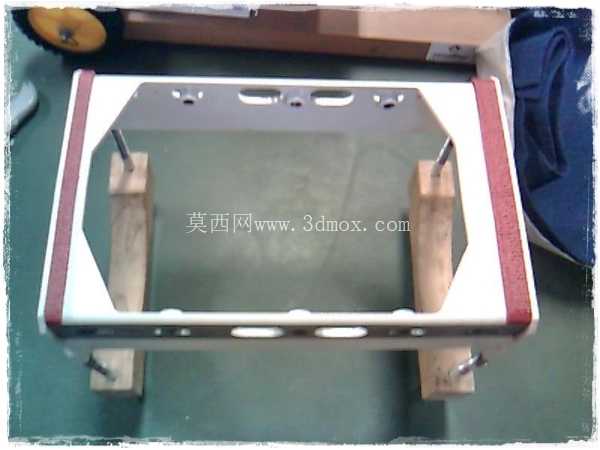

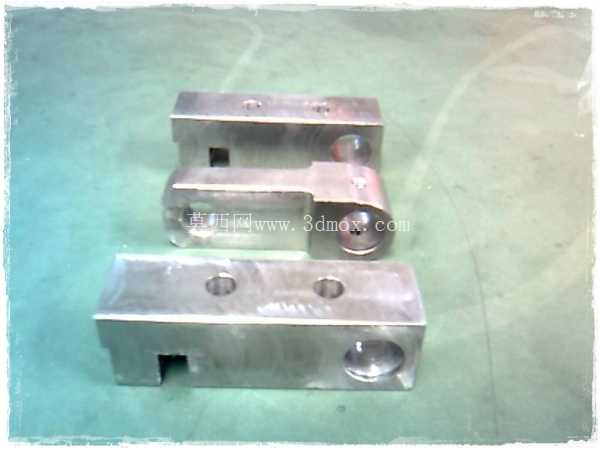

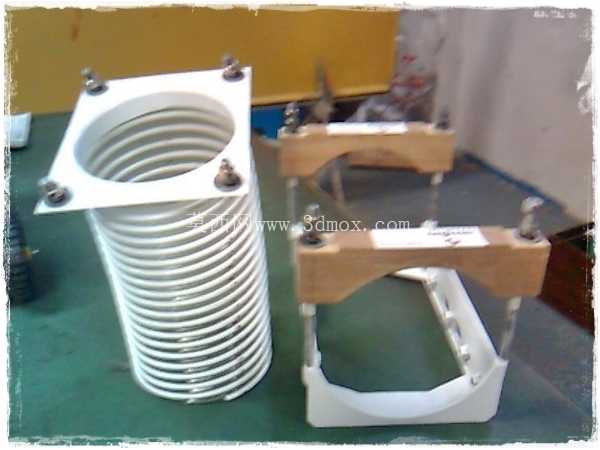

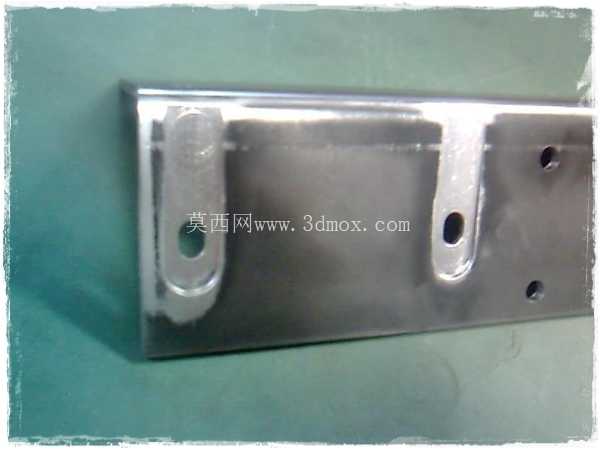

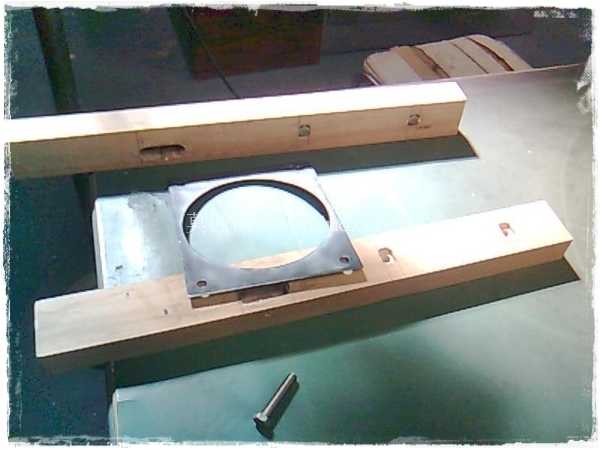

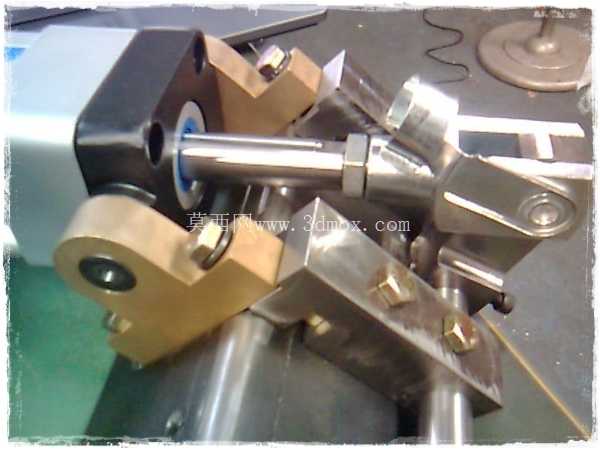

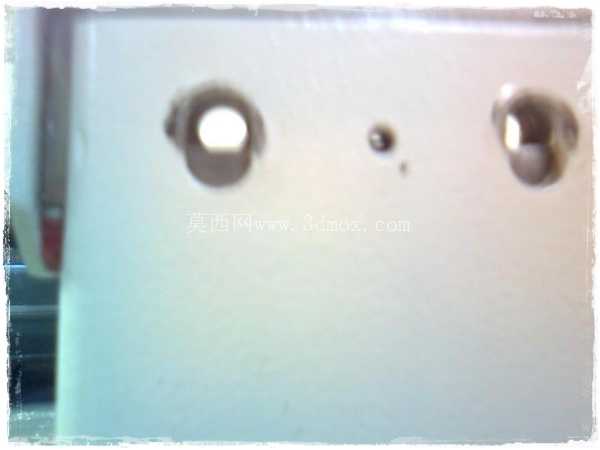

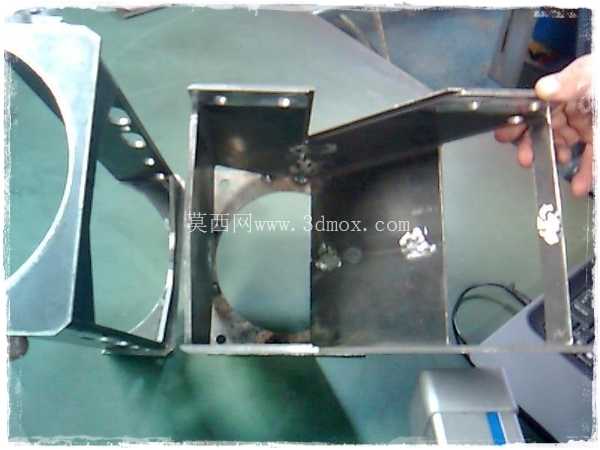

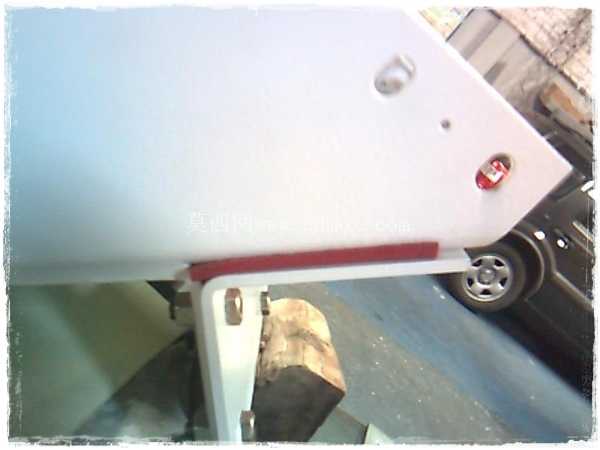

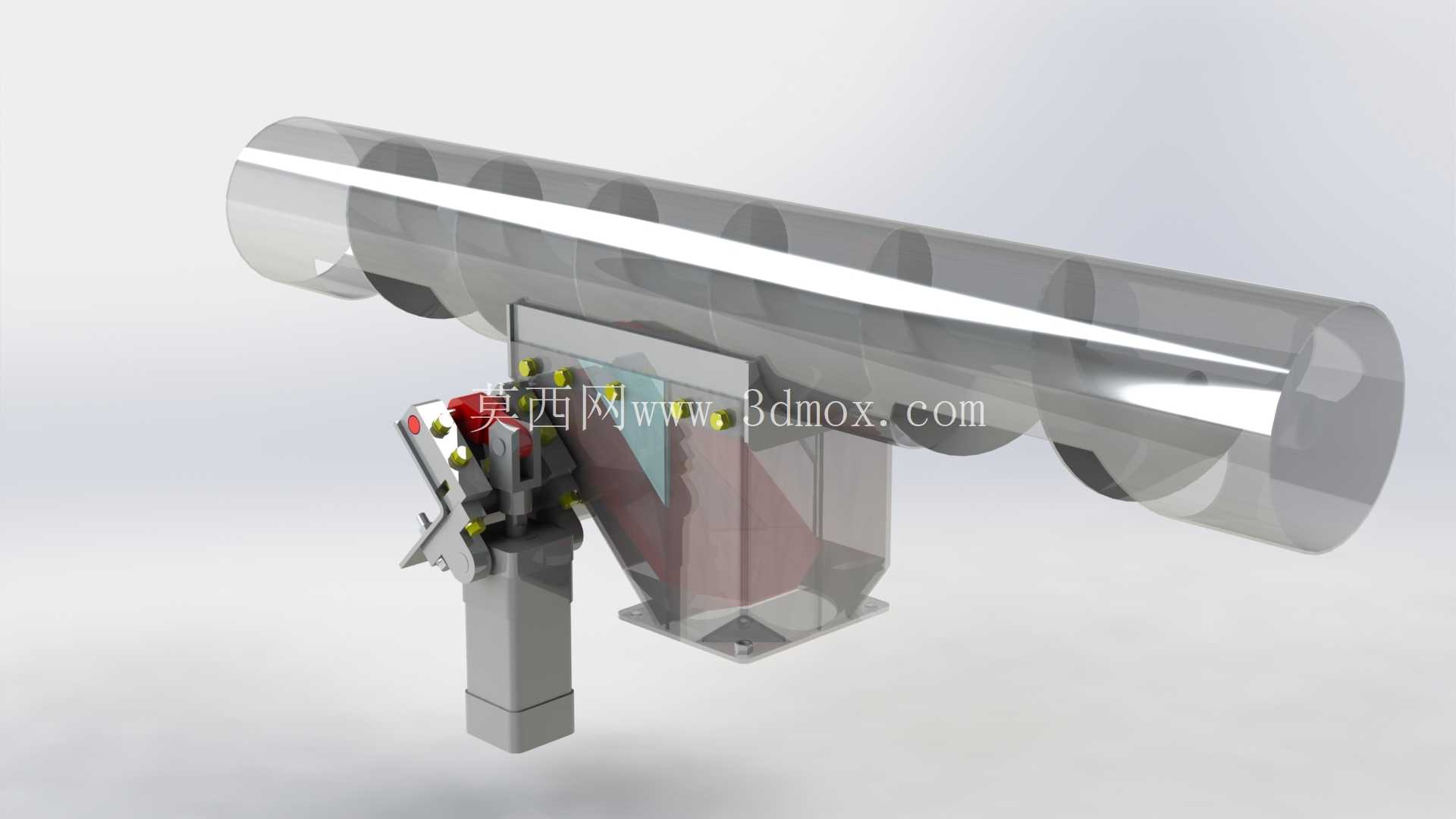

外形尺寸与安装边界方面，该阀采用方形法兰对接结构，法兰边预留了均匀分布的螺栓安装孔，可直接适配市面上常见的方形储料仓出料口，无需额外做转接法兰改造。阀整体的安装高度控制在较低范围，不会过多占用储料仓下方的接料操作空间，接料区域预留的高度可覆盖从200g小包装袋到5kg大容量储粉罐的常规接料高度需求，拨杆的操作位置设置在阀体侧方，操作人员站在接料位即可单手完成开度调节与开合操作，无需侧身或调整站位，符合一线作业的操作习惯。阀的过流通道尺寸经过反复验证，既不会因为通道过窄导致咖啡粉架桥堵料，也不会因为通道过大导致流速过快难以控制，针对研磨后不同粗细度的咖啡粉都能实现稳定的出料控制，不会出现粗粉流速过快、细粉流速过慢的差异化问题。铰接位置的密封采用间隙配合加防尘挡片的结构，避免细粉进入铰接缝隙造成磨损，延长了阀体的无故障使用周期，整体结构没有复杂的异形零件，所有易损件都可快速拆卸更换，日常维护仅需定期清理阀腔残留粉层即可，无需复杂的维保操作。
