咖啡粉金属出料控制阀压铸模具结构

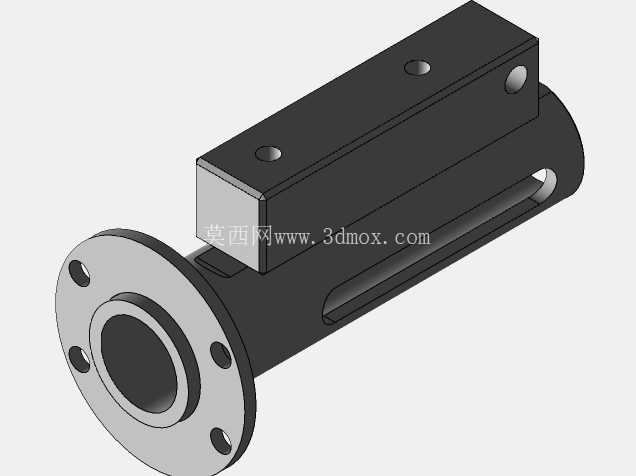

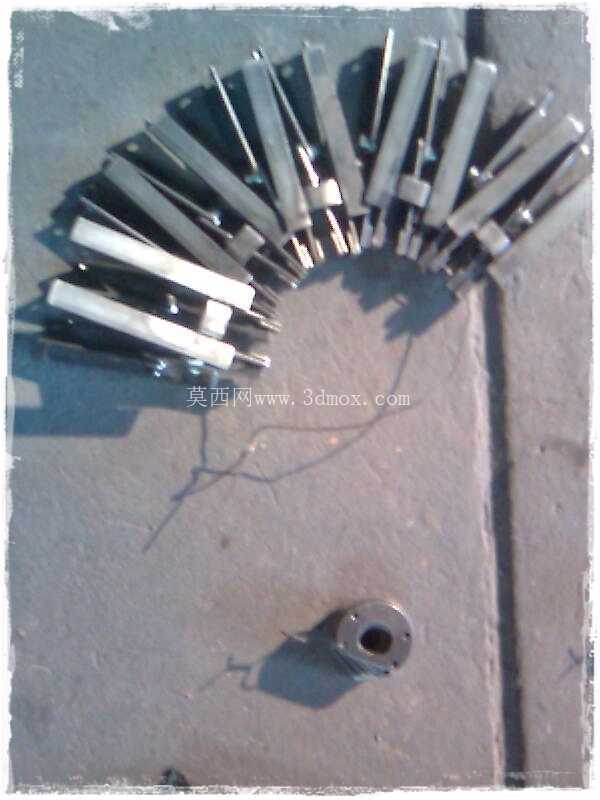

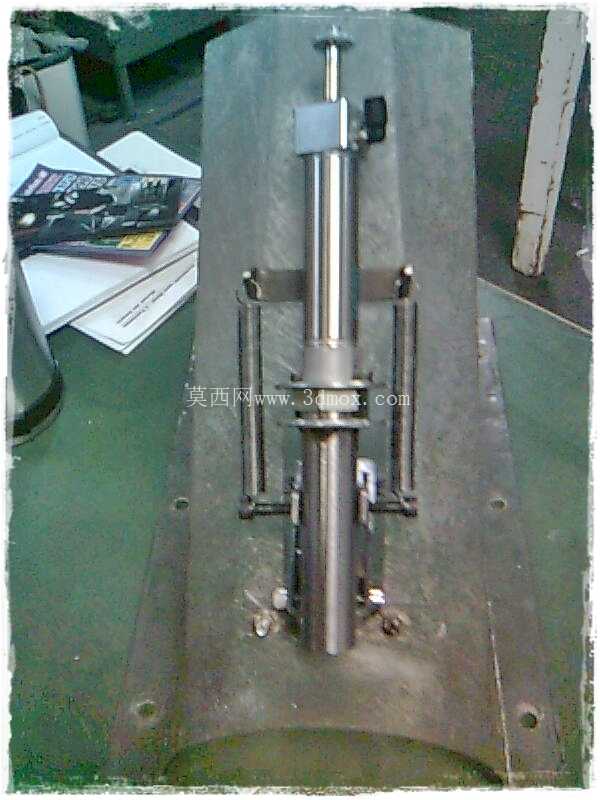

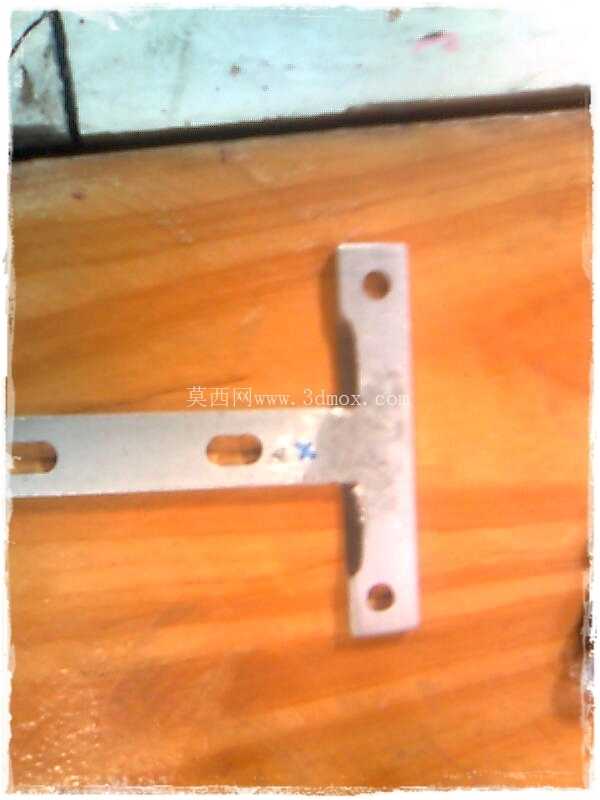

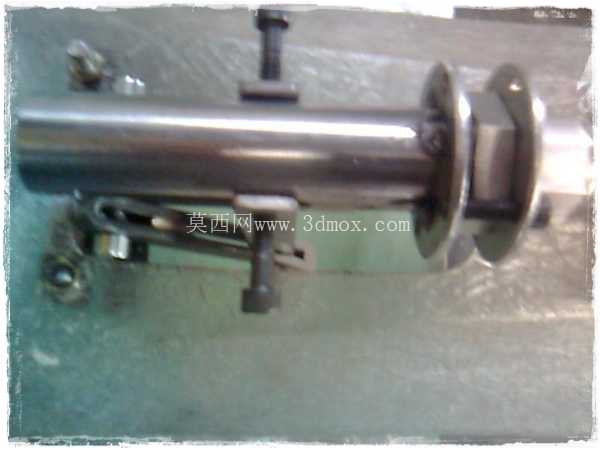

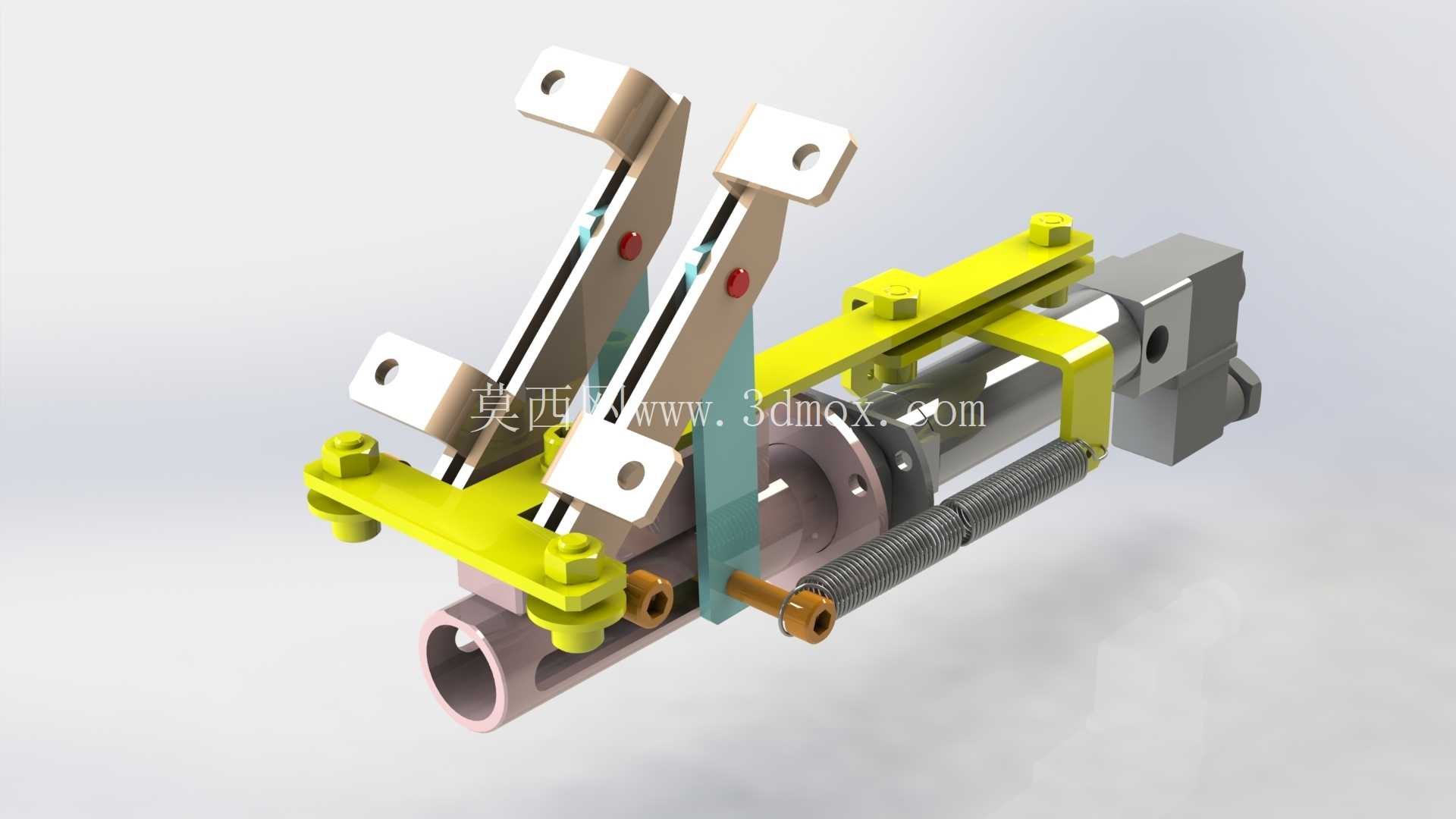

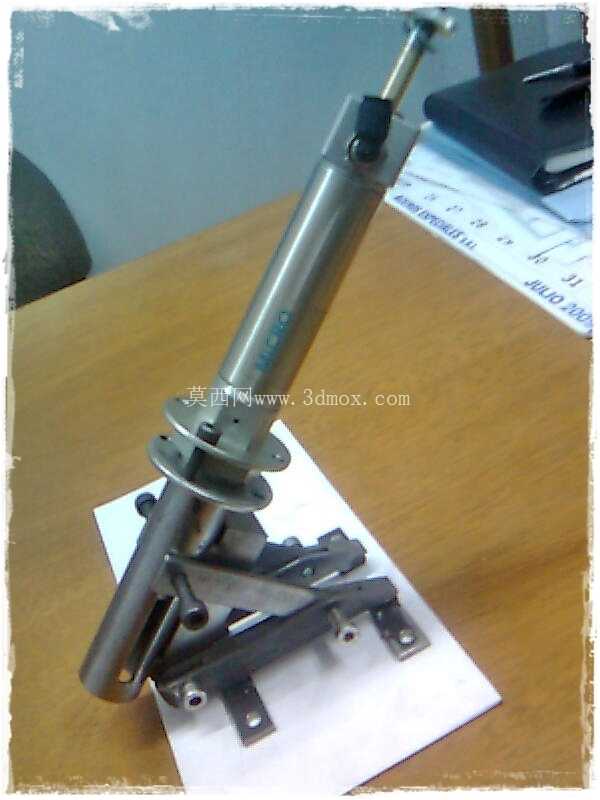

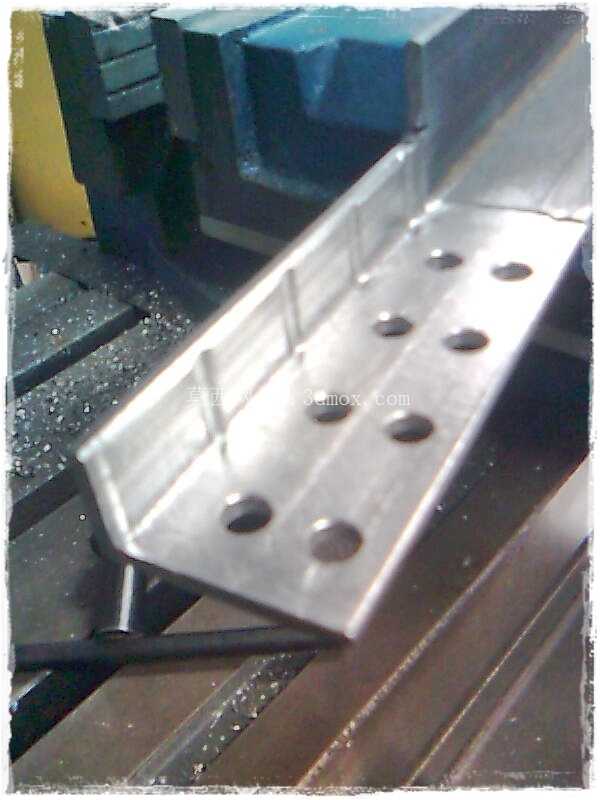

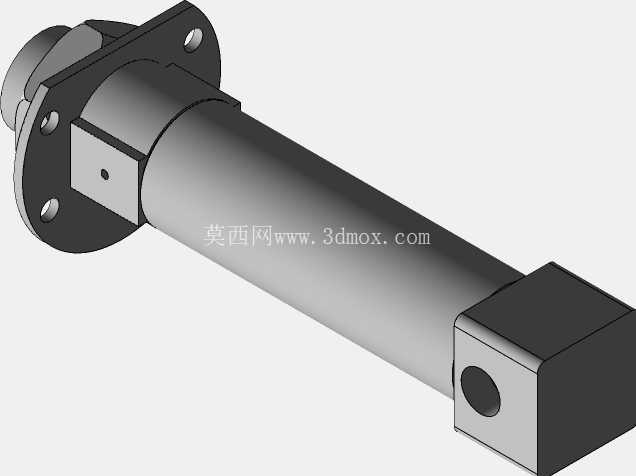

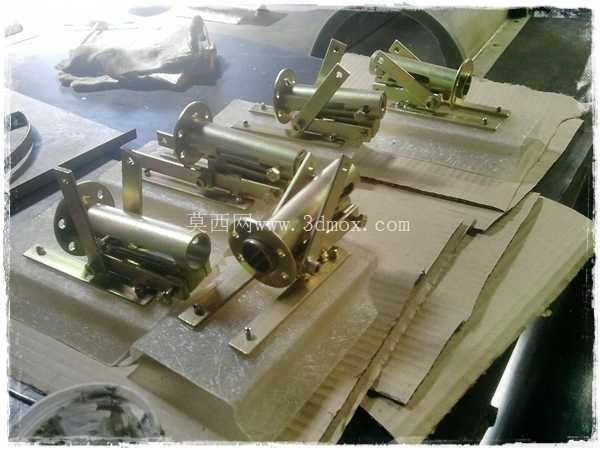

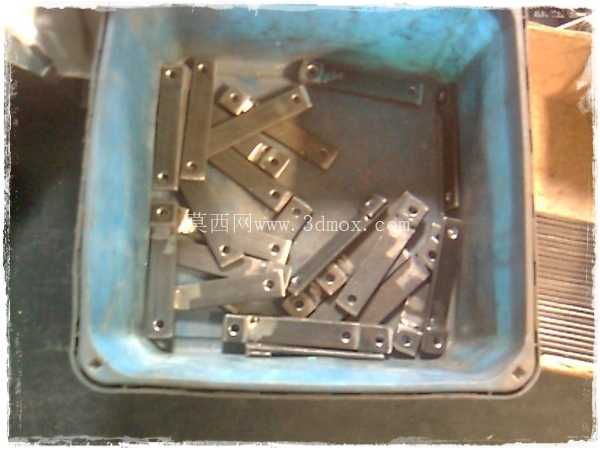

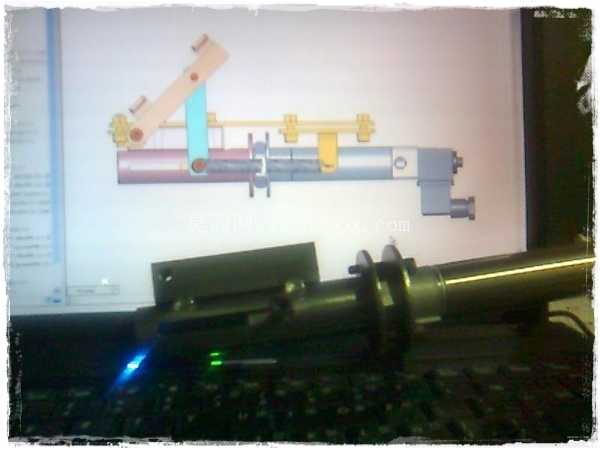

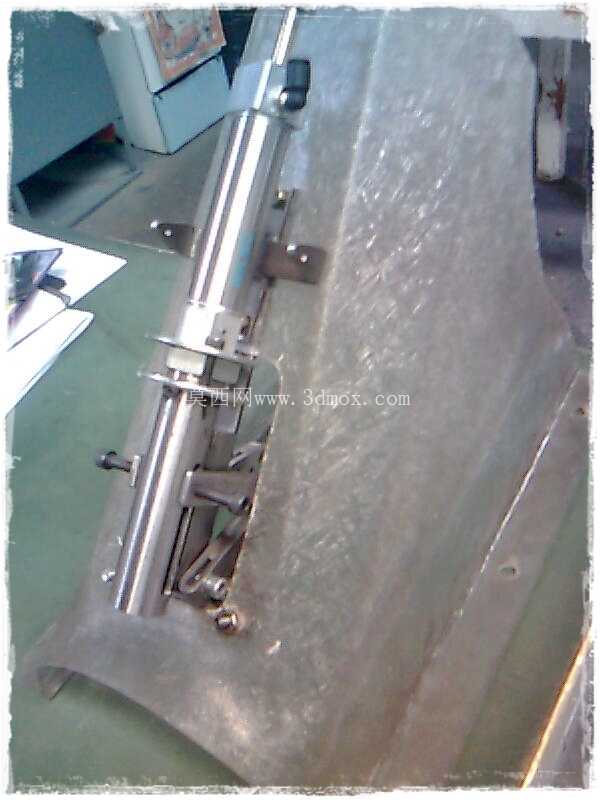

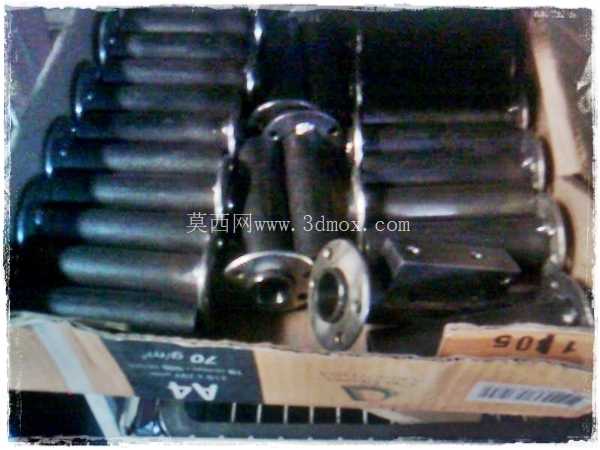

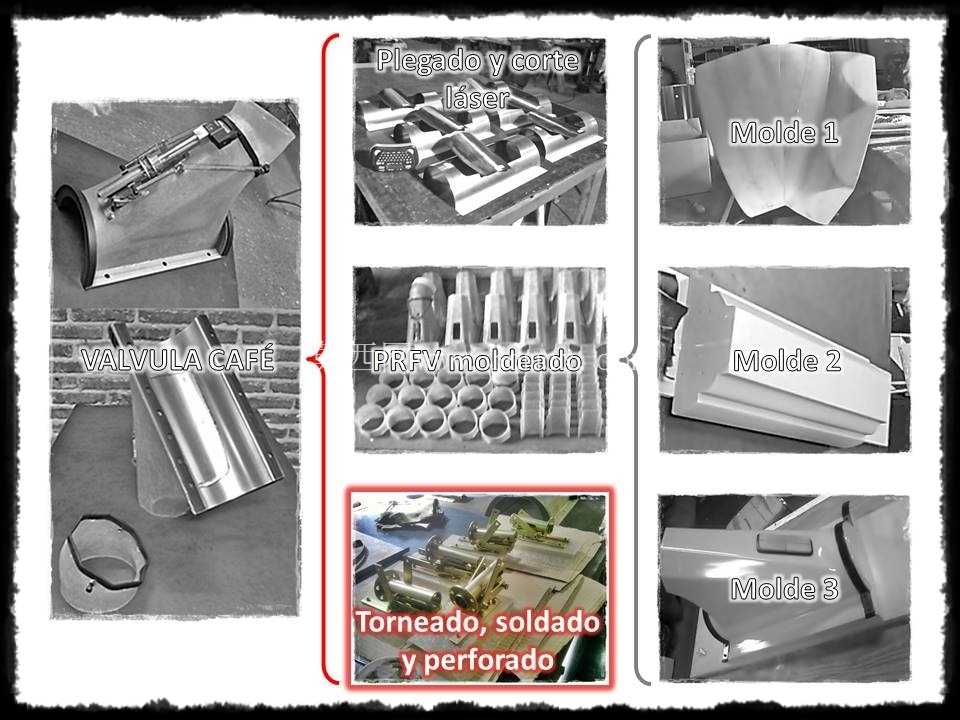

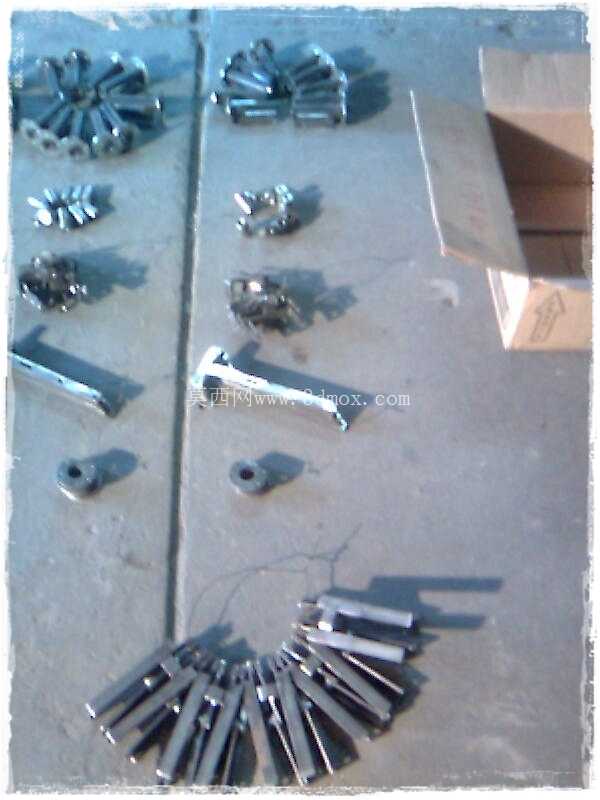

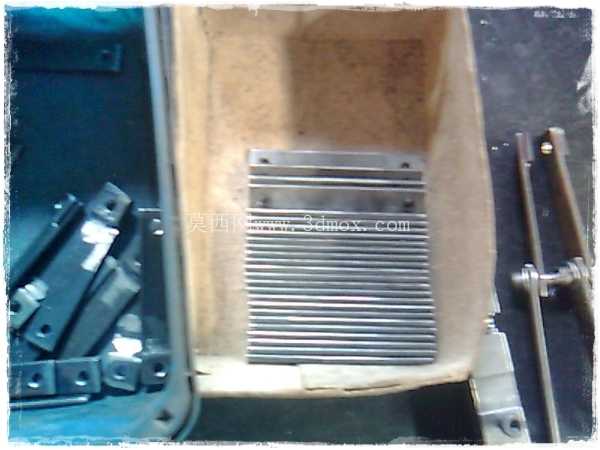

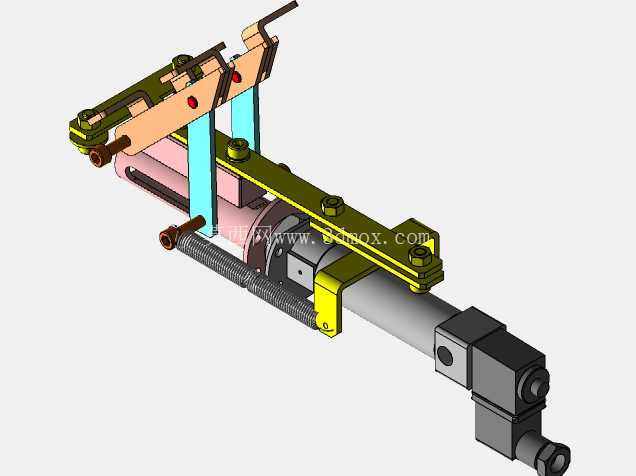

这套结构针对商用现磨咖啡设备的磨豆机出料端金属控制阀开发，适配餐饮门店现磨咖啡出品环节的定量出料控制需求，解决传统塑料阀在长期接触咖啡粉、频繁启闭工况下易磨损、卡粉、密封失效的痛点。日常使用场景中，咖啡磨豆机完成研磨后，咖啡粉暂存于出料仓，该阀安装在出料仓与出粉通道的衔接位置，通过扳动操作手柄实现通路启闭，控制咖啡粉落入滤杯的通断，避免残粉漏出、粉量不均的问题，适配单次10-100台批量生产的中小批量加工需求。

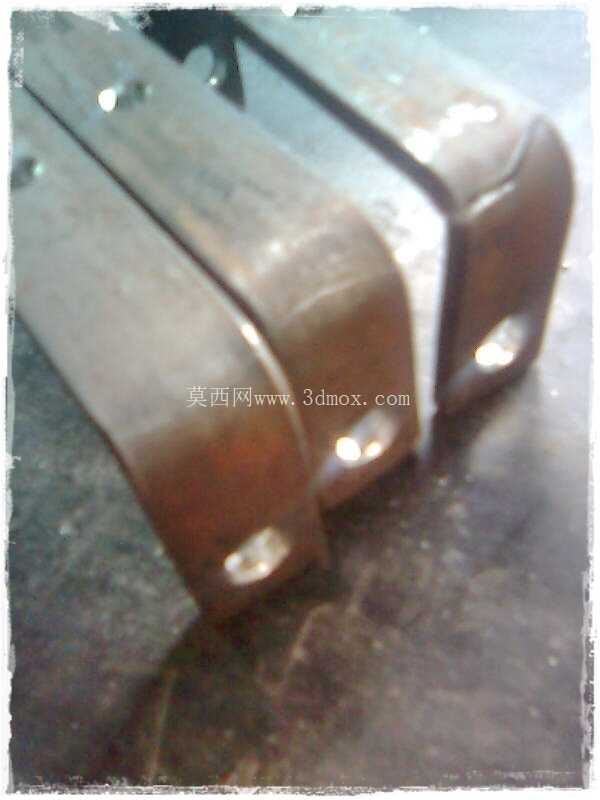

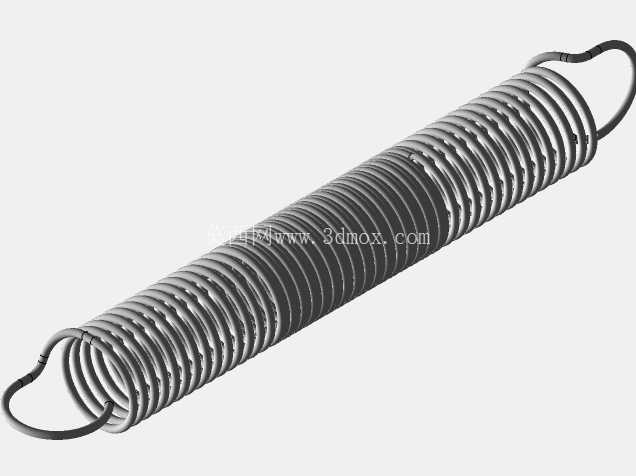

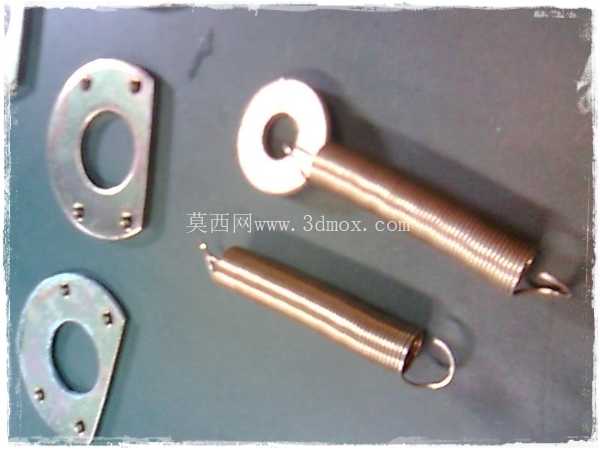

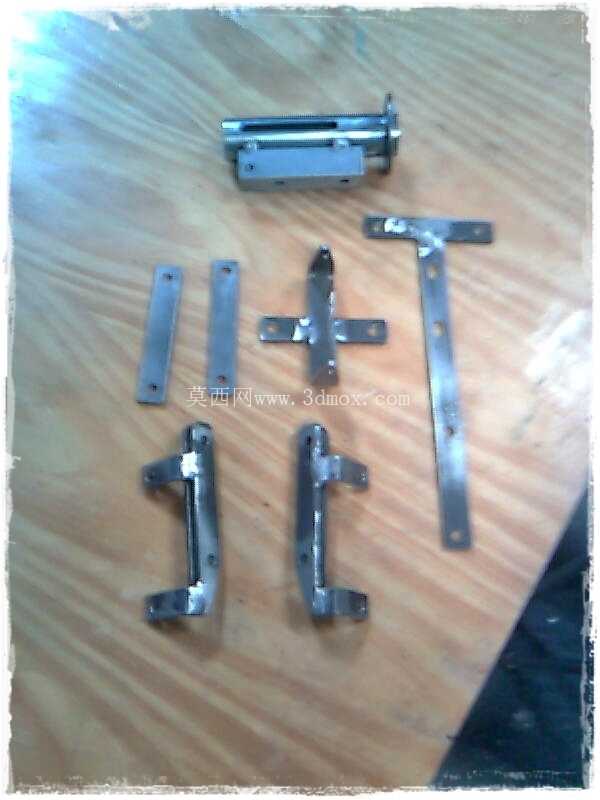

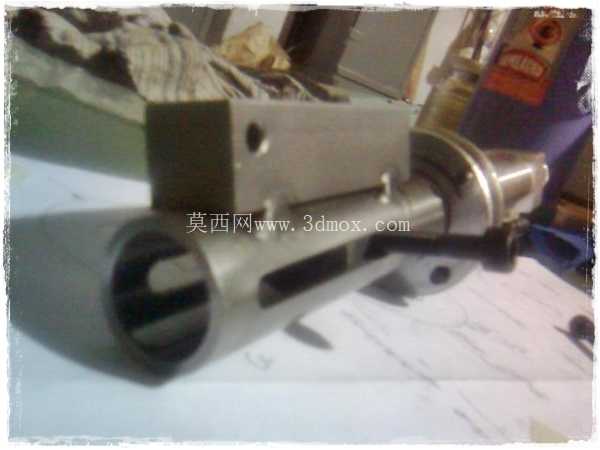

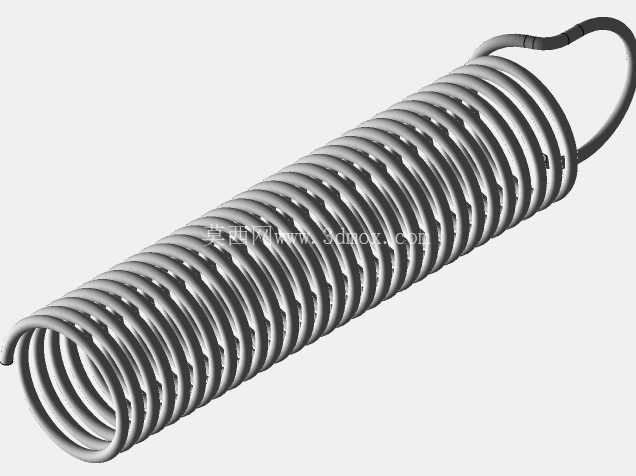

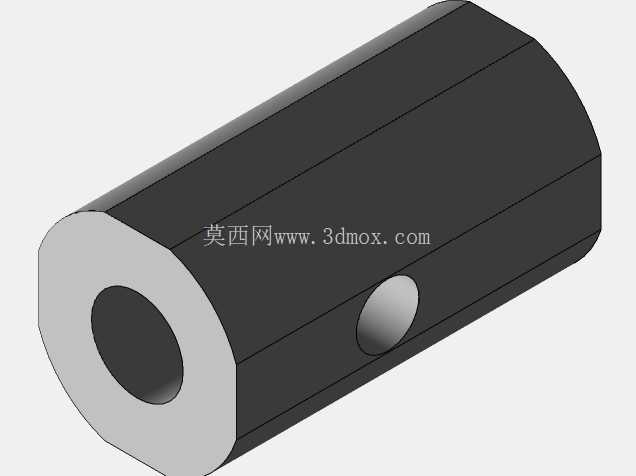

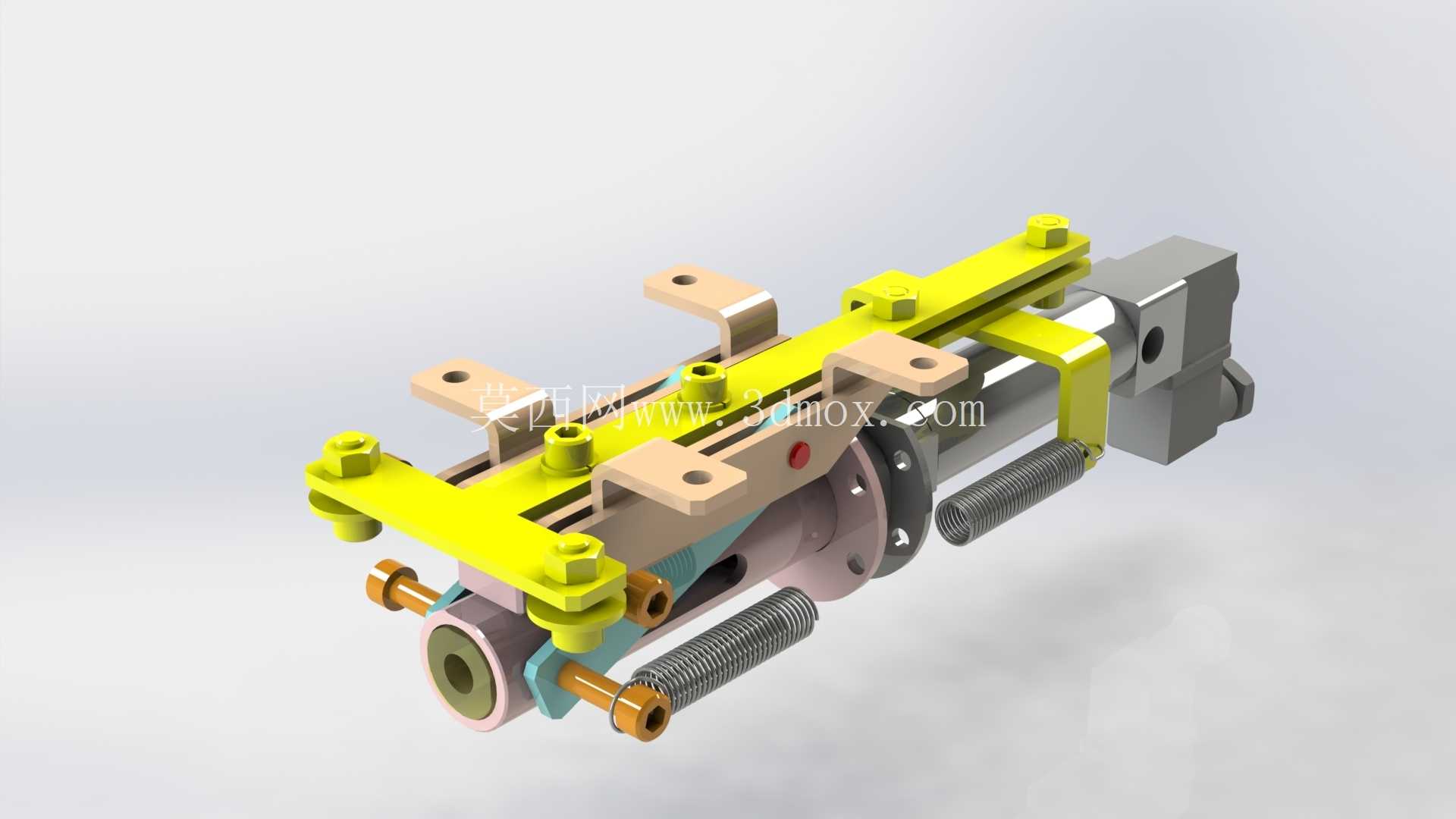

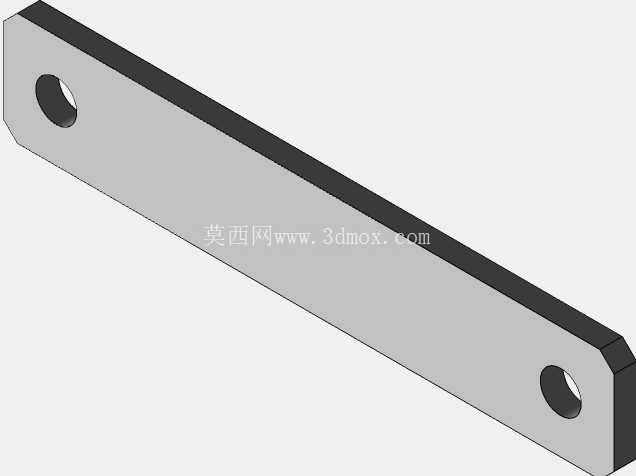

从功能特性来看，该阀采用金属基体搭配玻纤增强塑料嵌件的复合结构，金属部分承担结构支撑、耐磨接触面的作用，玻纤增强塑料件承担密封、隔粉的功能，避免全金属结构加工精度要求高、启闭卡滞的问题，同时相比全塑料结构，耐磨寿命提升3倍以上，启闭操作的手感反馈更清晰，操作人员扳动手柄时可明确感知阀位的启闭状态，不会出现半开半关导致的漏粉问题。结构设计上特意做了无滞留死区的流道构型，阀腔内部所有转角均做R2以上的圆弧过渡，避免咖啡粉在阀腔内残留积粉，长期使用不会出现陈粉结块、堵塞通道的问题，阀瓣关闭位置采用硬密封配合面，关闭状态下无间隙，不需要额外配置压缩空气吹扫结构即可实现完全截粉，简化了磨豆机的配套气路配置。

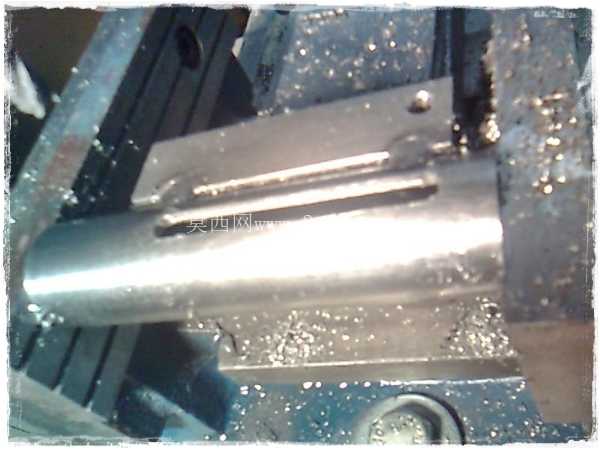

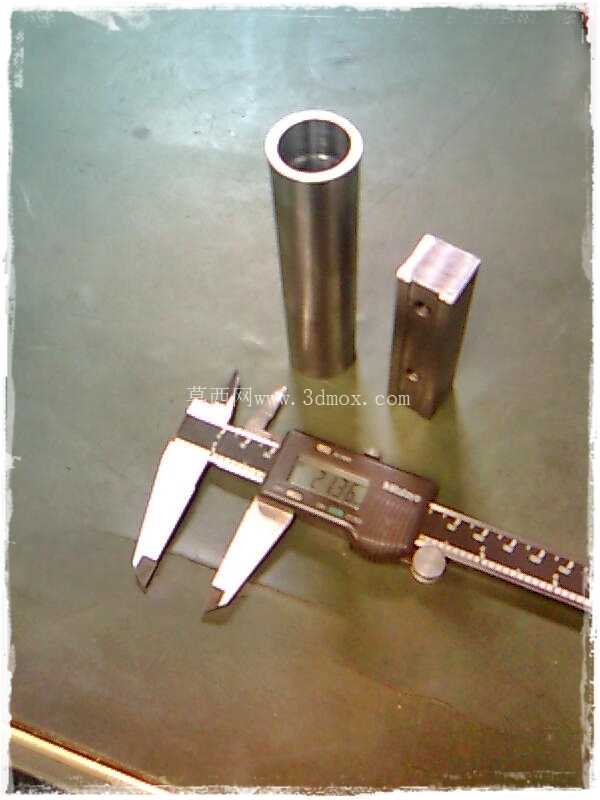

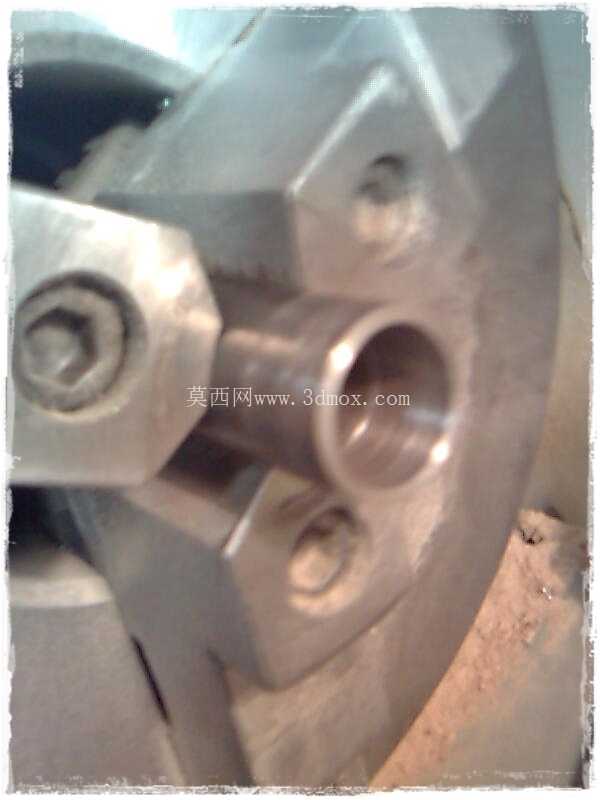

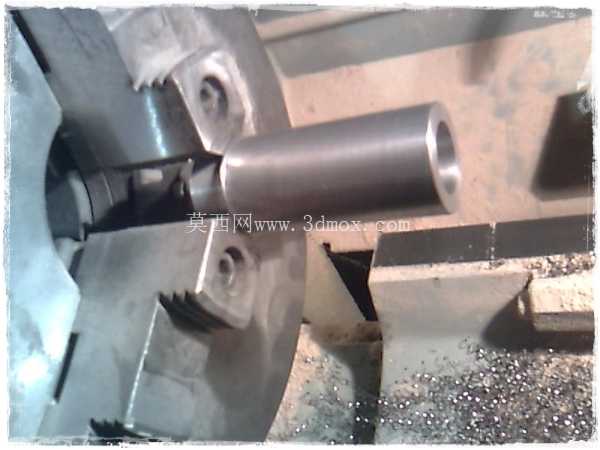

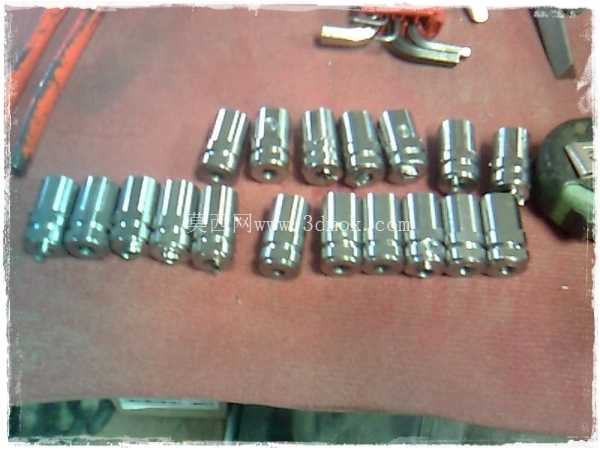

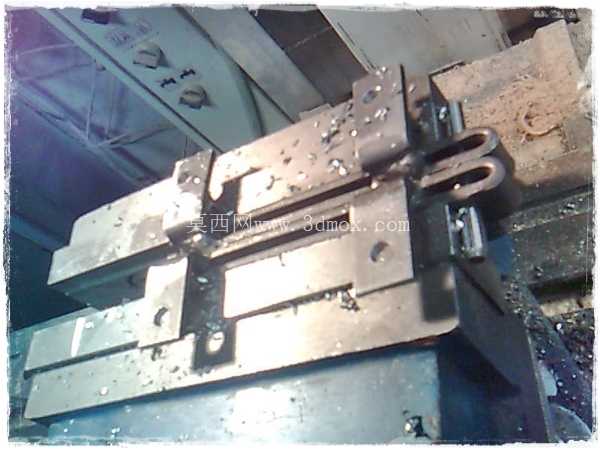

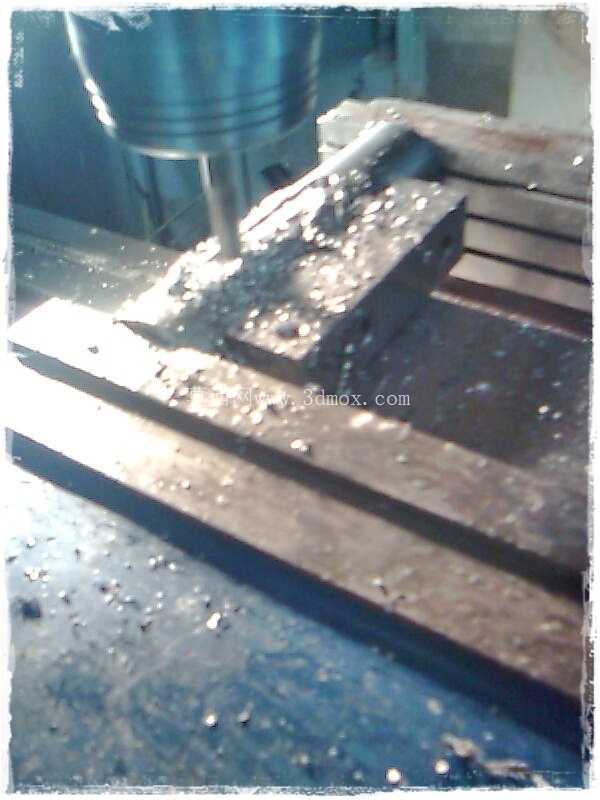

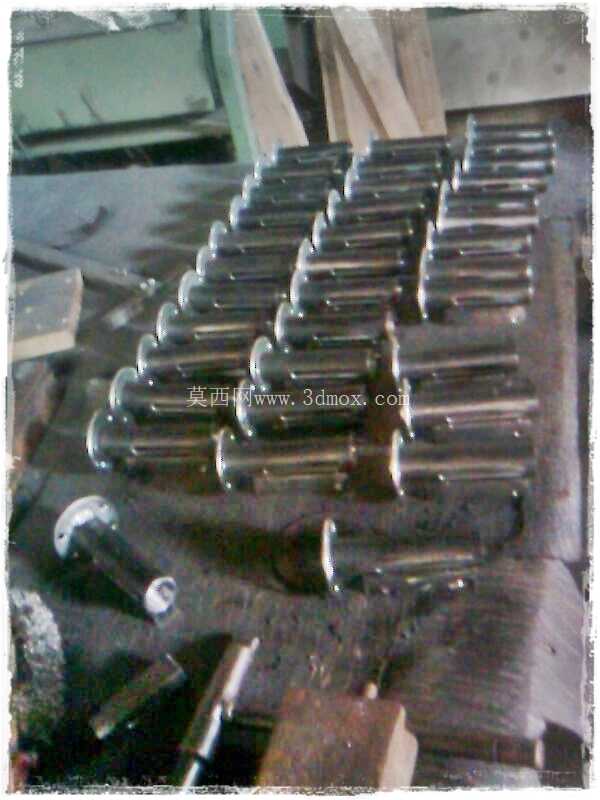

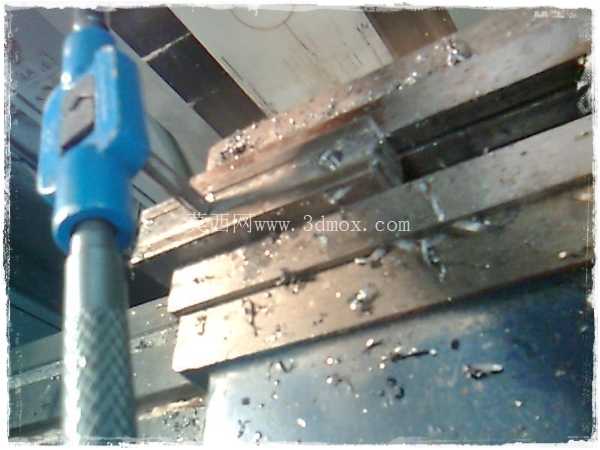

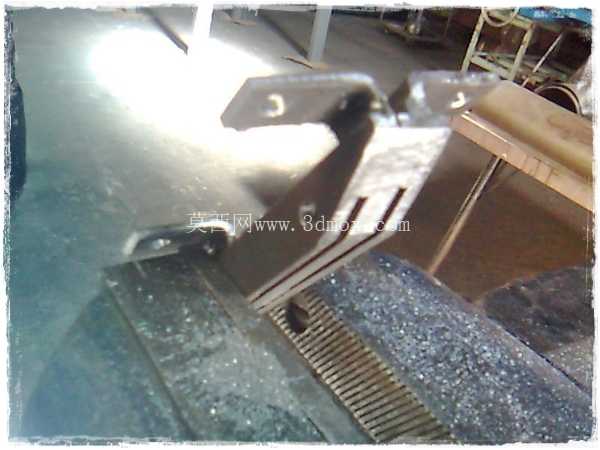

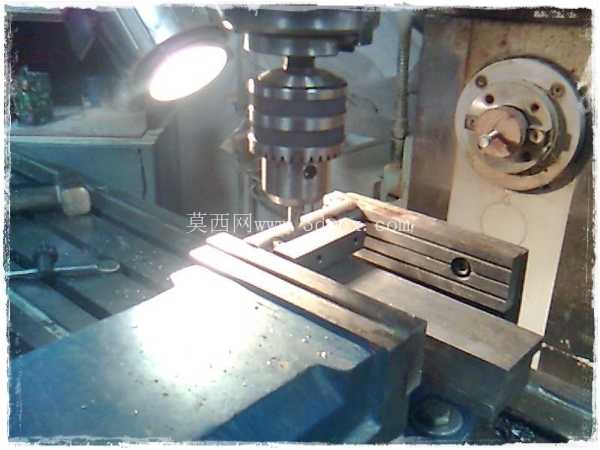

设计过程中优先考虑压铸工艺的成型可行性，分型面设置在阀身的最大轮廓位置，避免侧向抽芯结构过多导致的模具复杂度提升，浇口采用侧浇口进料，进料位置设置在阀身的非配合面，后续去除浇口的工序不会影响配合面的尺寸精度。模具的冷却水道距离型腔壁保持12-15mm的均匀间距，保证压铸过程中型腔各位置温度均匀，避免金属液充型时出现冷隔、缩孔缺陷，成型后的阀身毛坯变形量控制在0.1mm以内，后续仅需要对配合面做少量精加工即可满足装配要求，减少后续机加工的工序时长。

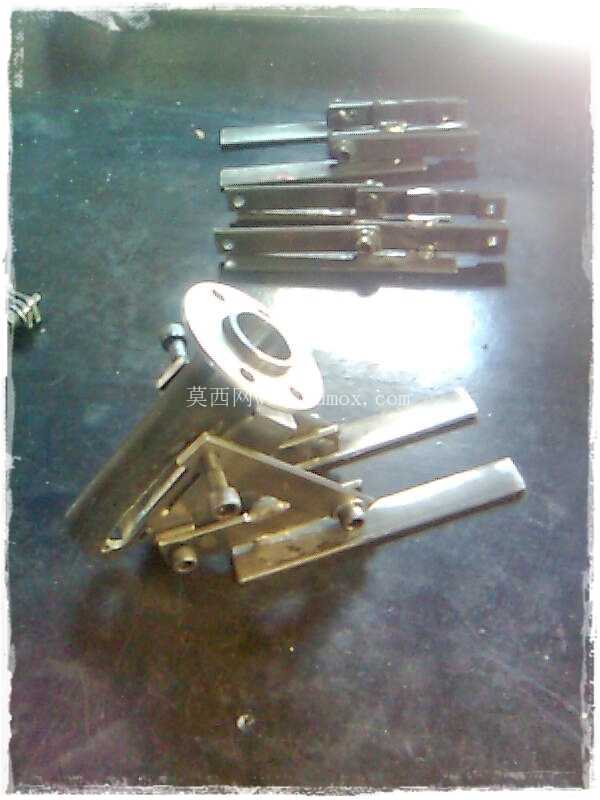

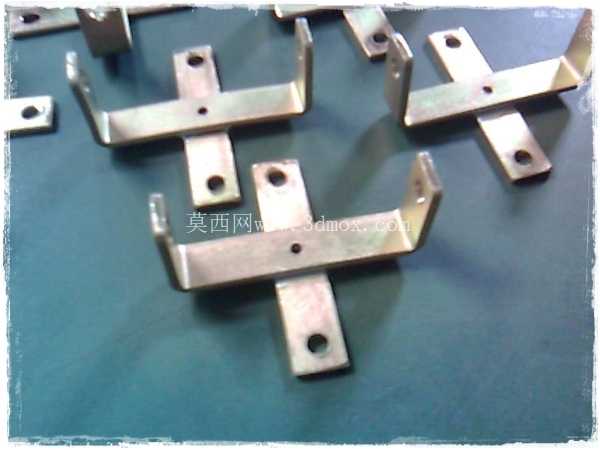

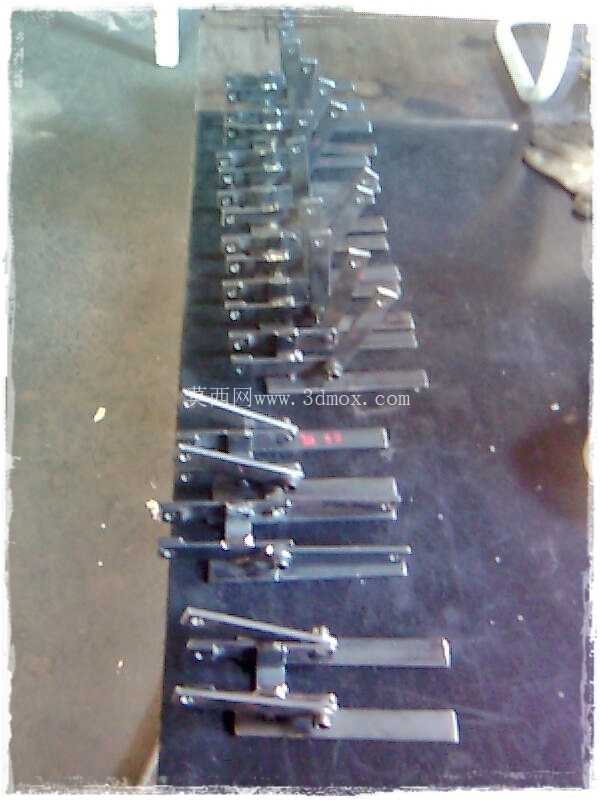

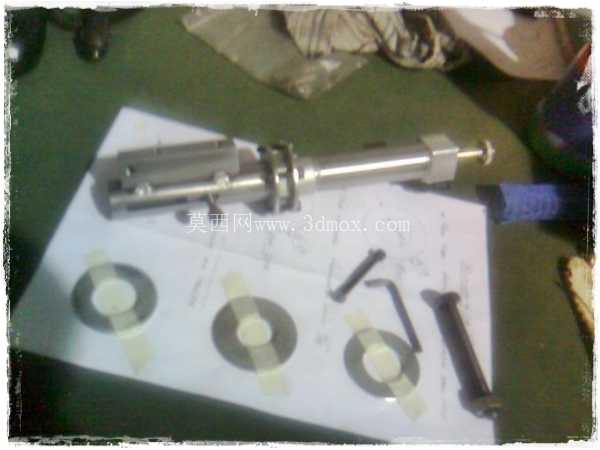

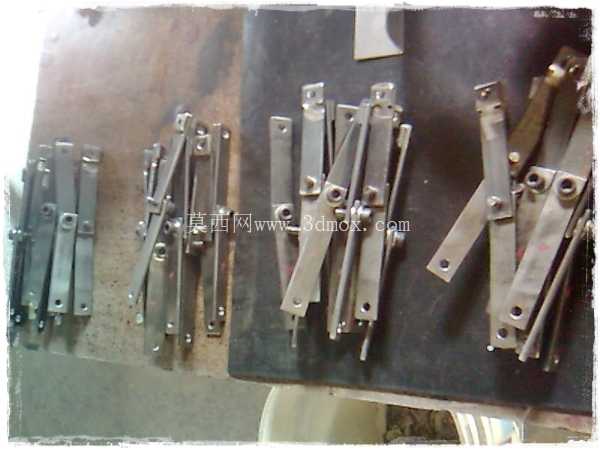

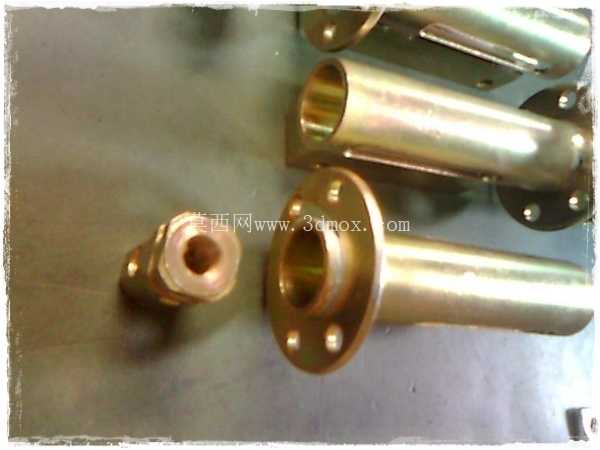

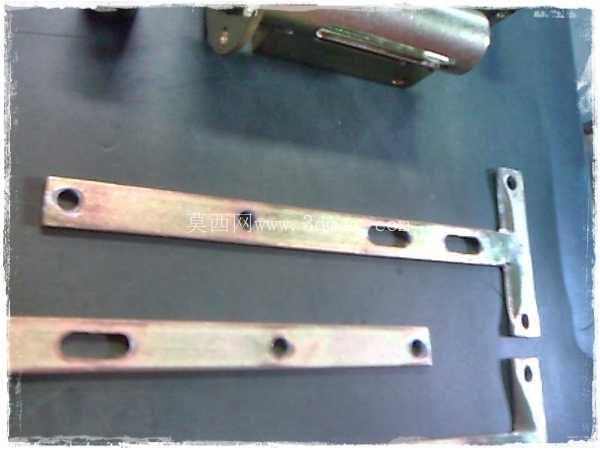

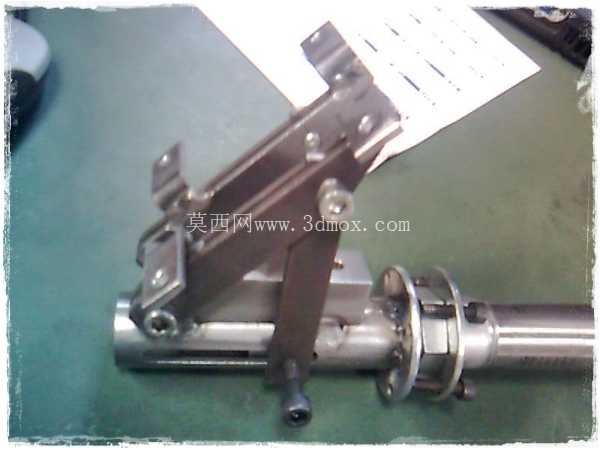

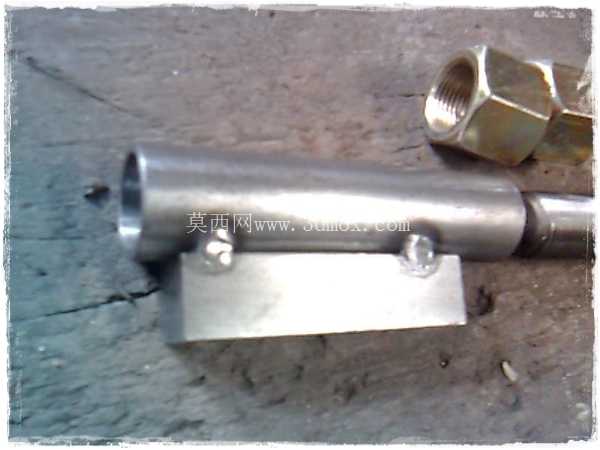

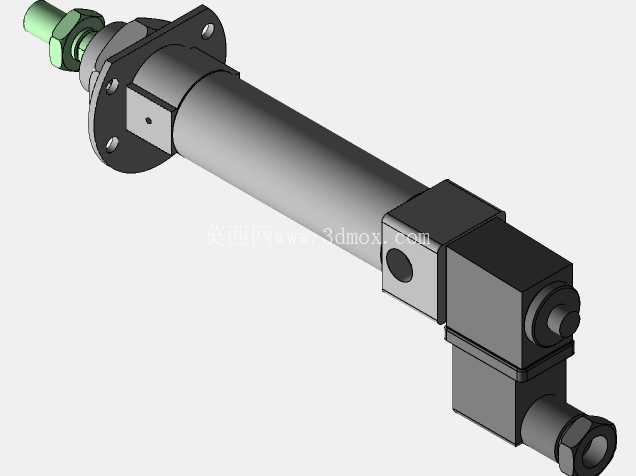

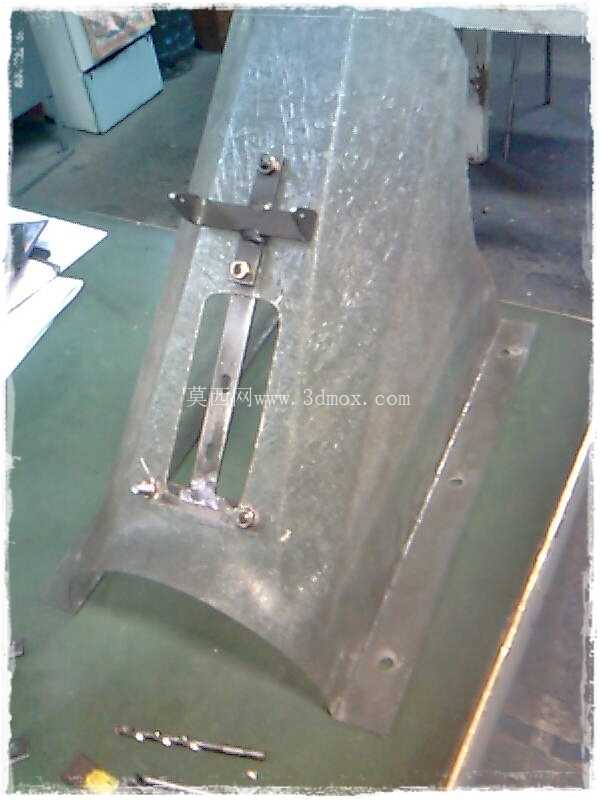

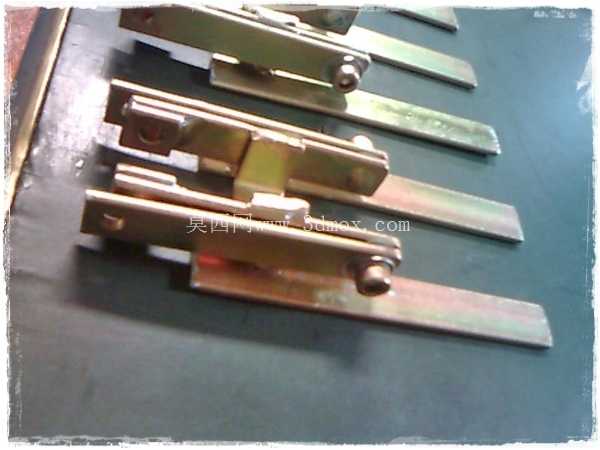

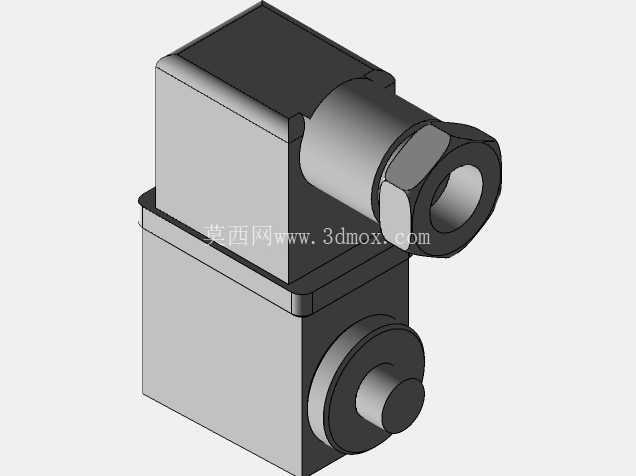

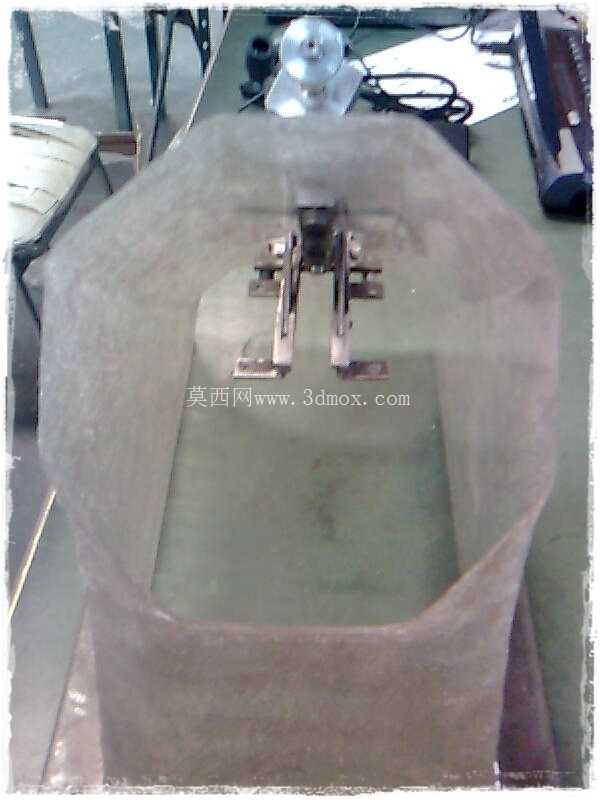

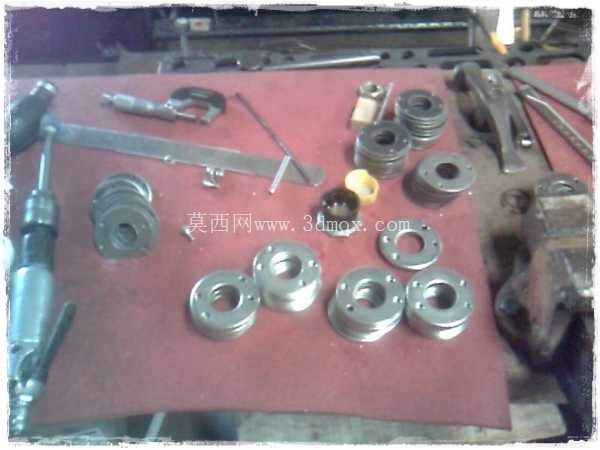

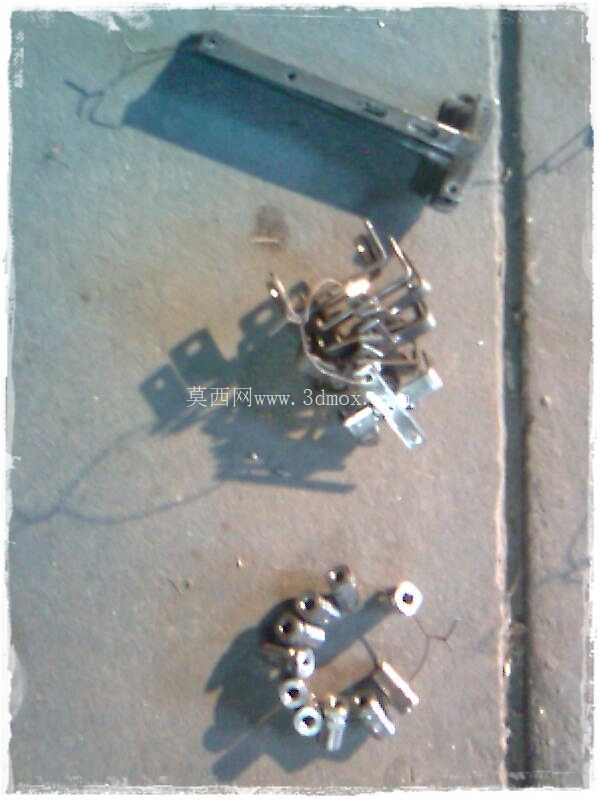

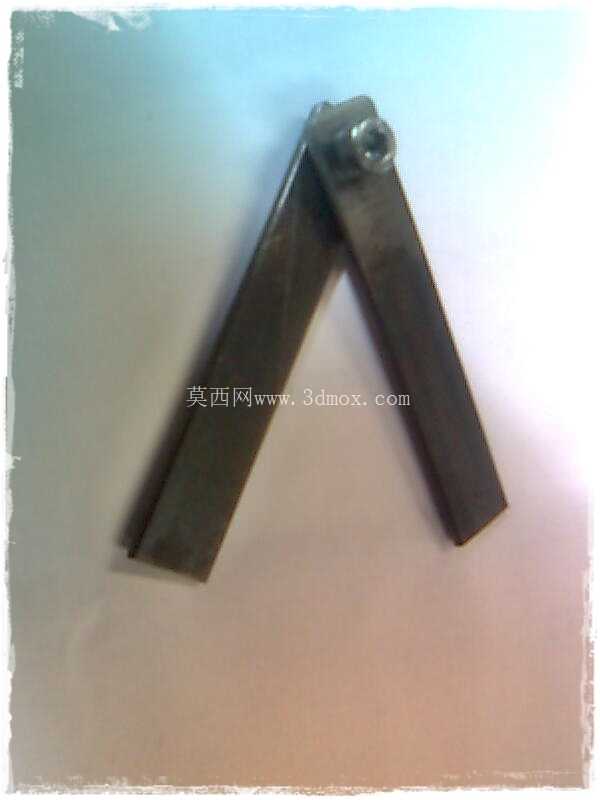

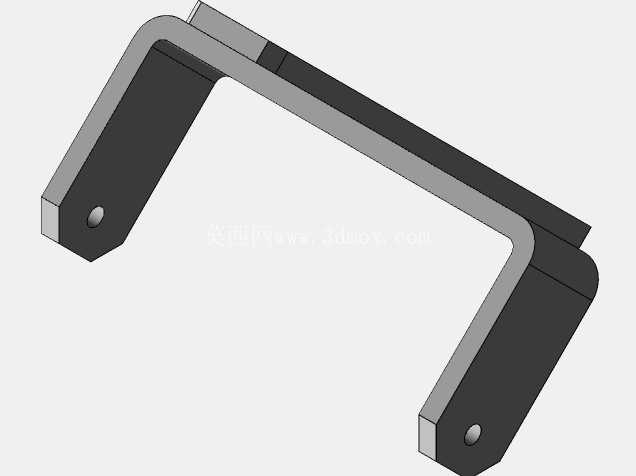

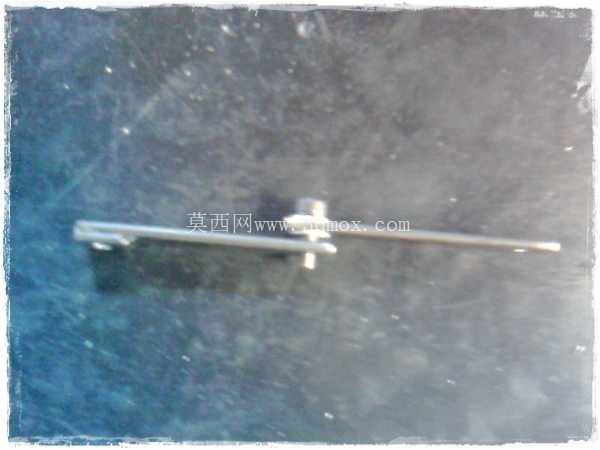

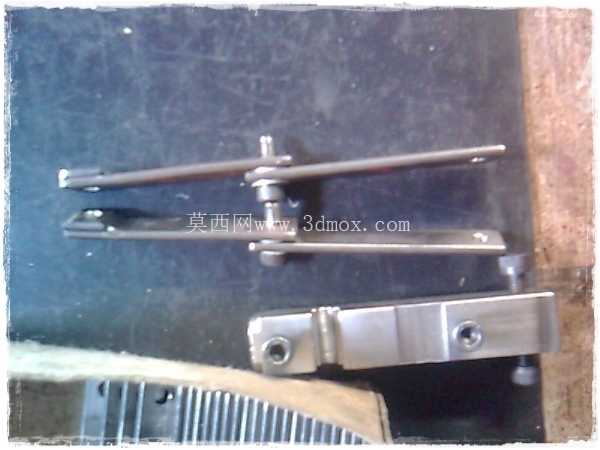

安装边界方面，该阀的进出料端采用标准的快装接口构型，适配市面主流商用磨豆机的出料仓安装尺寸，安装时不需要对原有磨豆机结构做改动，直接替换原有塑料阀即可完成升级，阀的操作手柄伸出长度控制在45mm，操作力控制在15N以内，操作人员单指即可完成启闭操作，不会因为操作力过大导致长时间操作疲劳。阀的整体外形尺寸控制在60mm*35mm*80mm范围内，不会额外占用磨豆机的内部安装空间，适配不同型号磨豆机的内部布局，安装时通过两个M4的固定螺丝即可完成锁紧，安装定位公差控制在±0.2mm，保证出料通道与磨豆机出粉口的同轴度，避免出现粉路偏移、撒粉的问题。

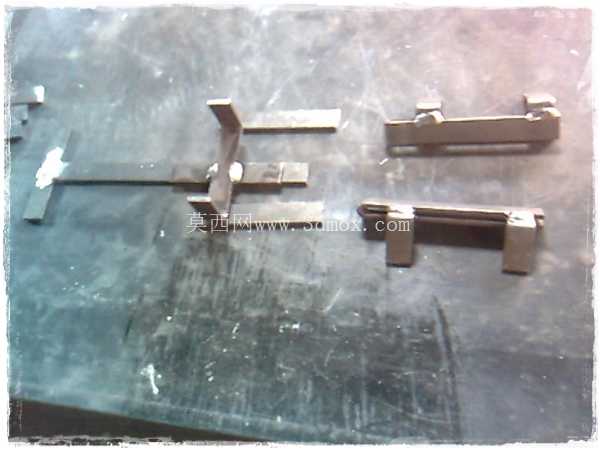

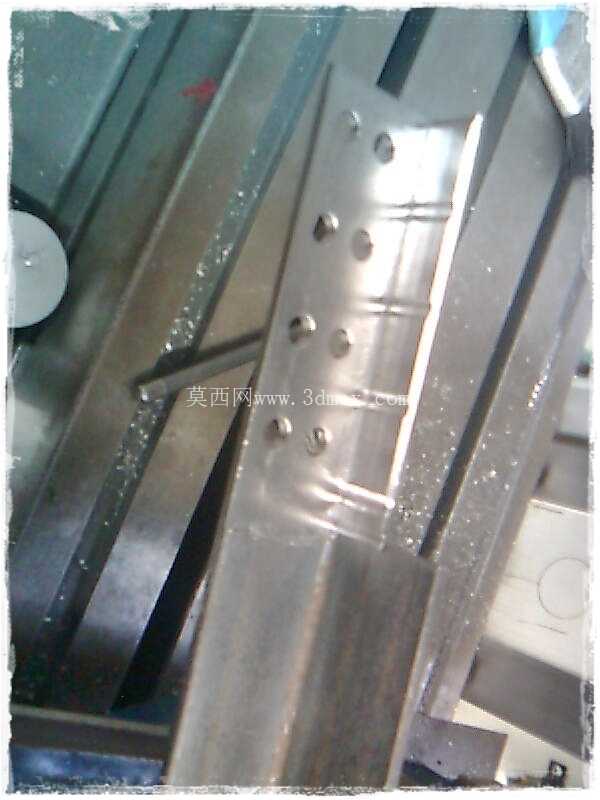

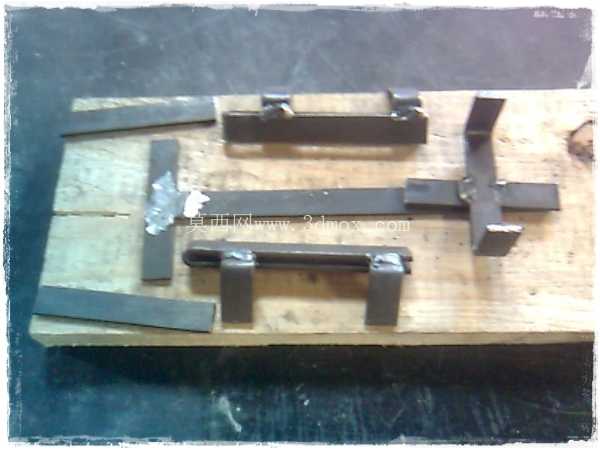

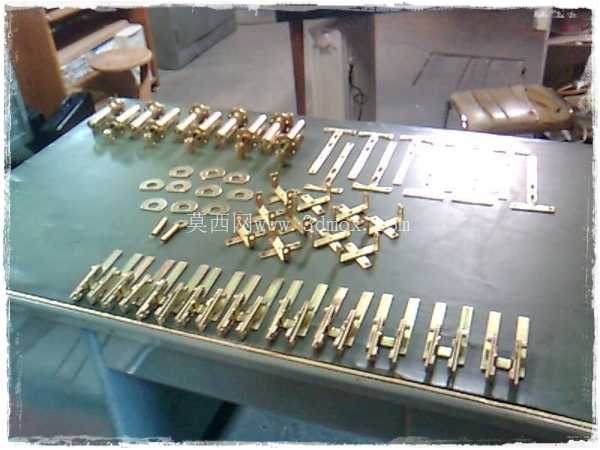

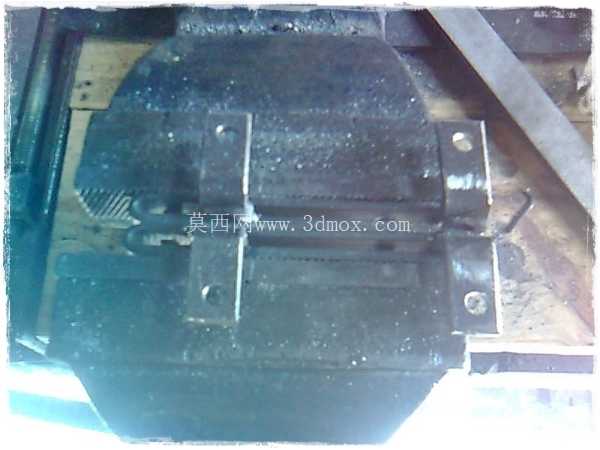

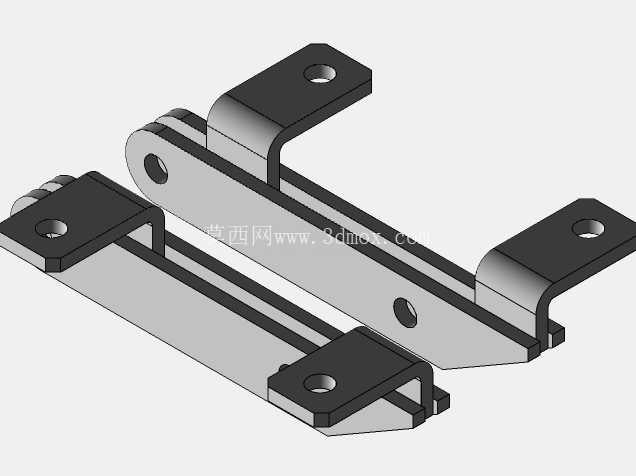

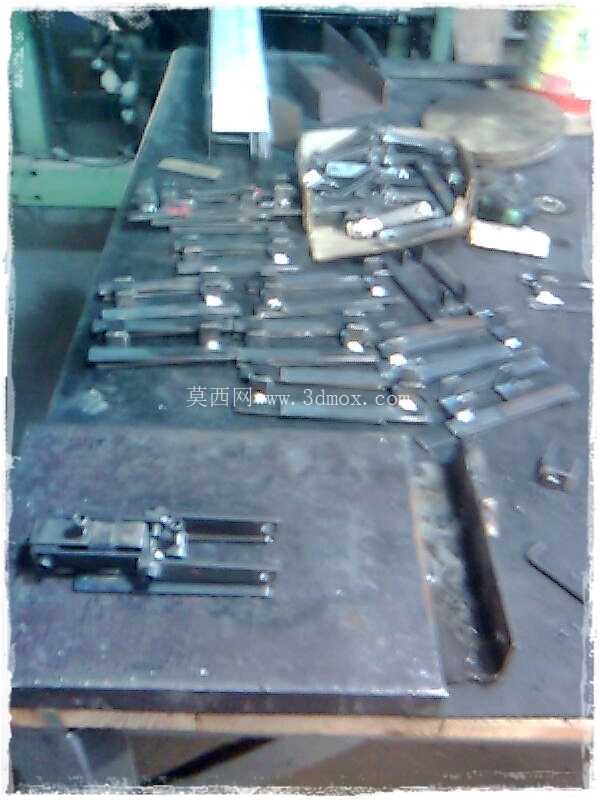

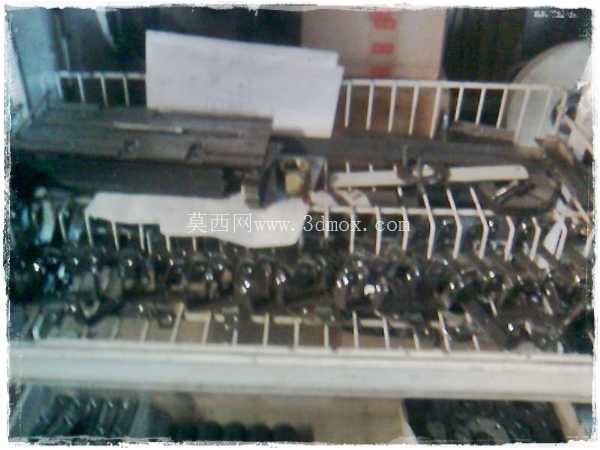

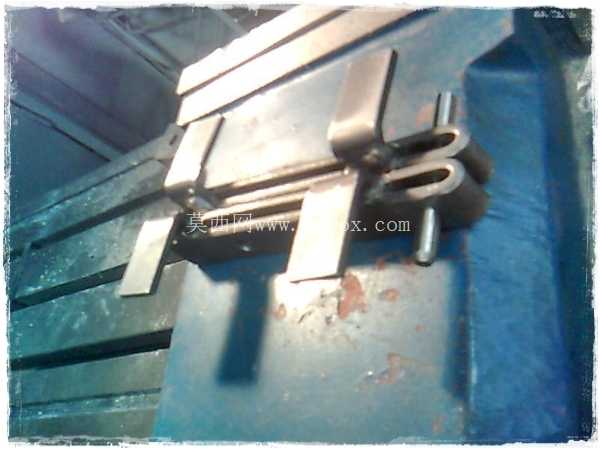

模具结构上针对金属嵌件的放置做了专门的定位结构，合模前可快速将玻纤增强塑料嵌件放置在定位柱上，合模过程中定位柱自动对中，避免嵌件偏移导致的成型废品，顶出结构采用均匀分布的6根顶针，顶针位置设置在阀身的加强筋位置，顶出时不会在阀的外观面留下顶出痕迹，同时保证顶出力均匀，避免毛坯顶出变形。排气槽设置在金属液最后充型的位置，排气槽深度控制在0.08mm，既可以顺畅排出型腔内的空气，避免充型时出现气孔缺陷，又不会导致金属液窜入排气槽形成飞边，减少后续去飞边的人工工作量。整套模具的成型周期控制在45秒以内，适配中小批量生产的效率要求，生产100套产品的总成型时长可控制在2小时以内，满足小批量定制化生产的交付需求。
