黄铜手动球阀爆炸结构三维设计

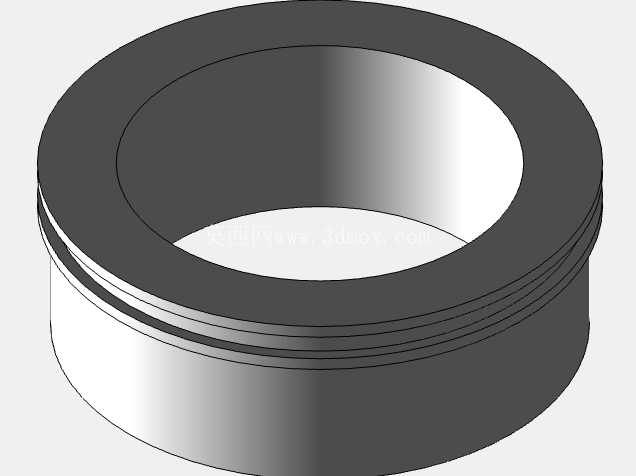

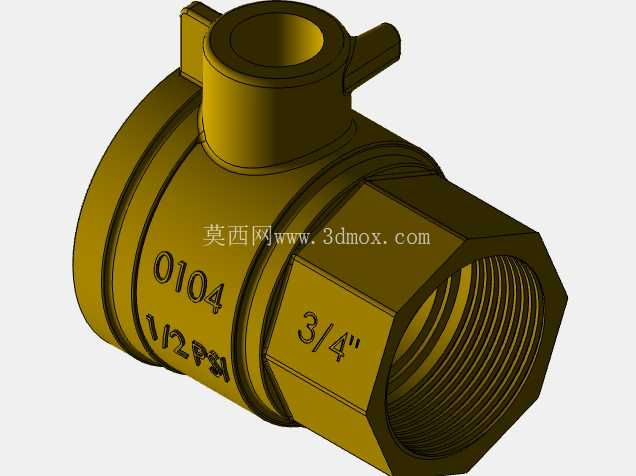

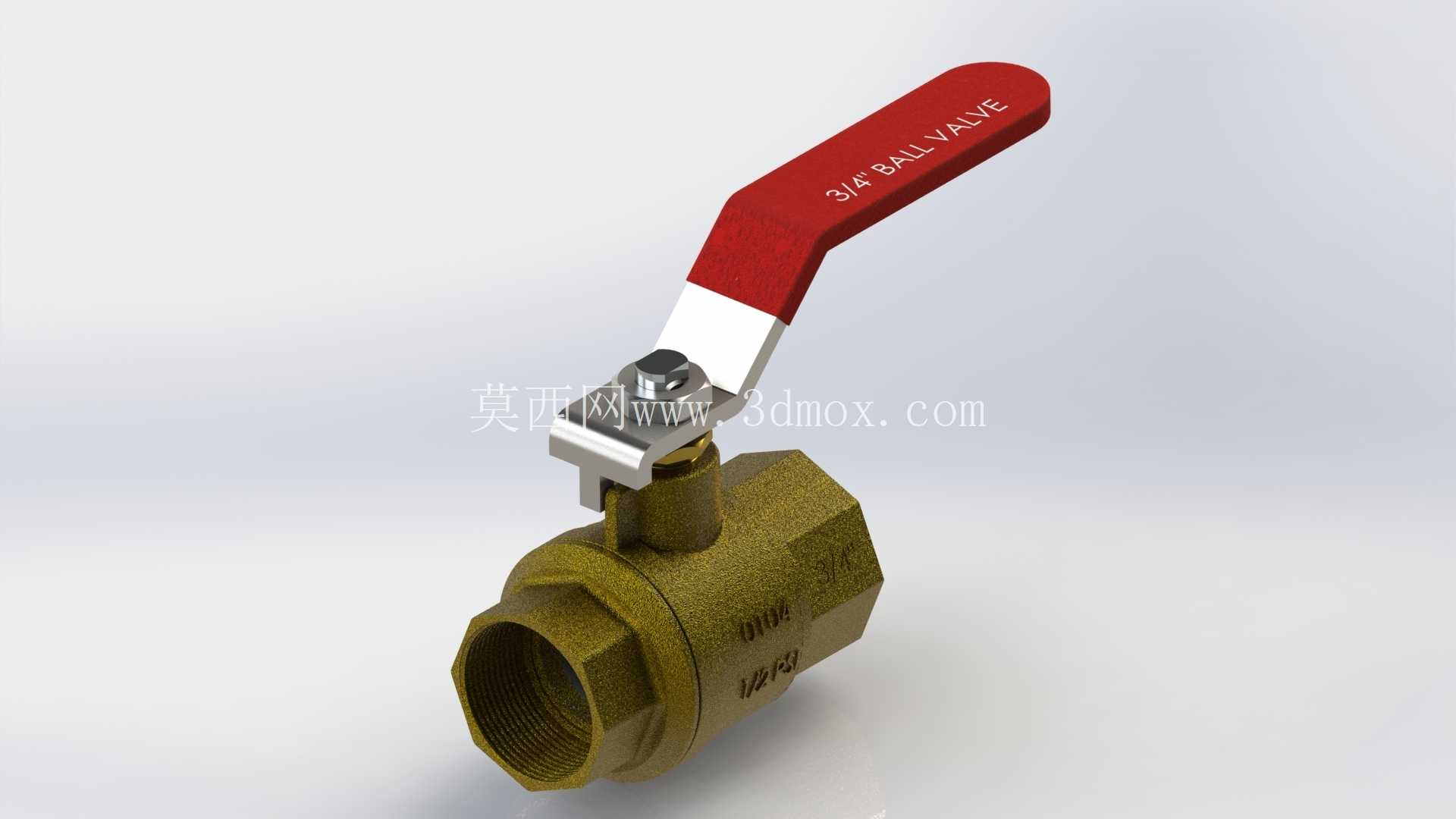

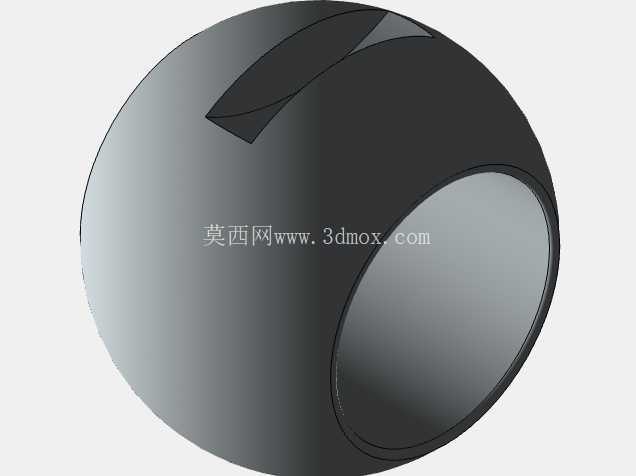

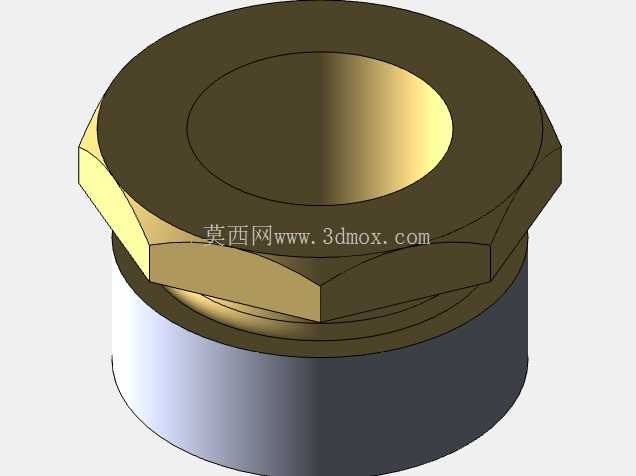

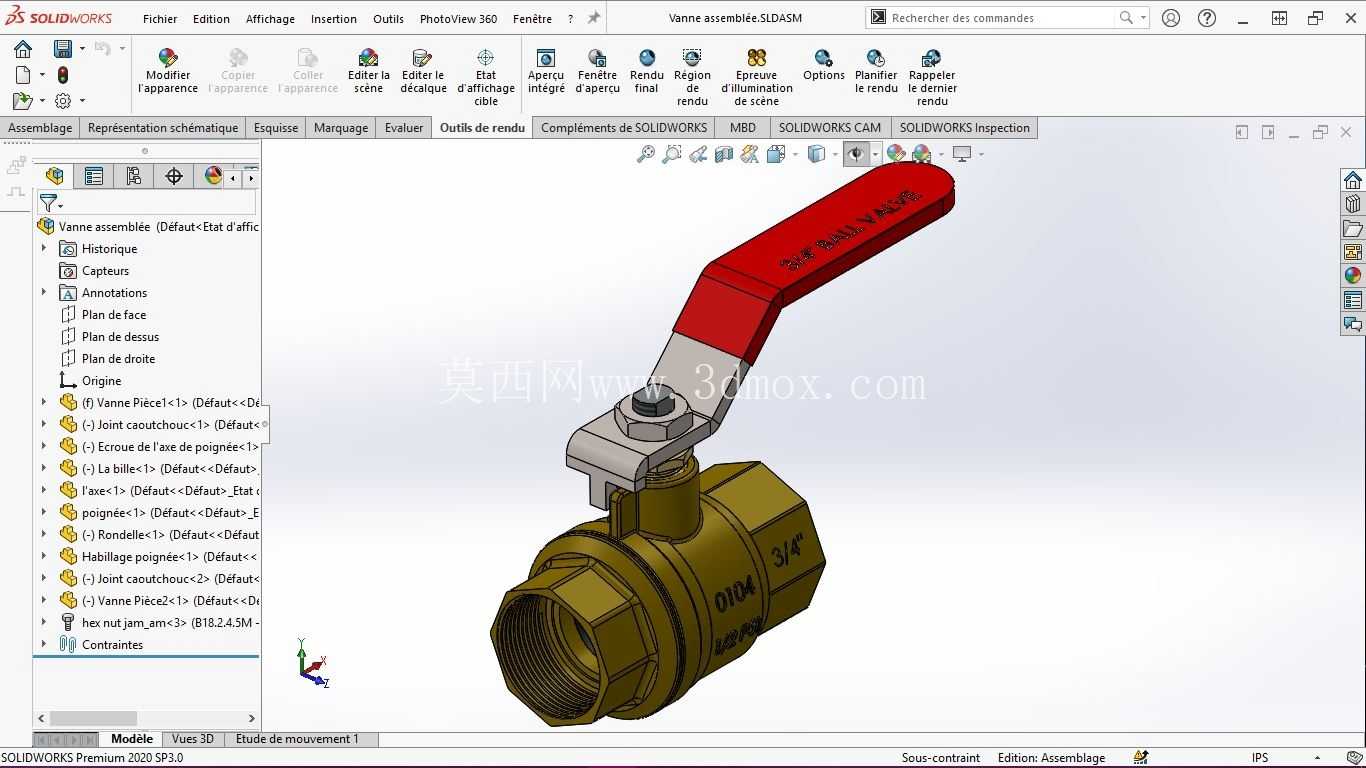

　　这款手动球阀的三维结构采用爆炸视图呈现，能清晰看到每一个组成零件的装配关系与配合边界，在民用供水、家装水路、小型工业流体输送管路中都有广泛应用，日常用来截断或接通管路内的水流、低压非腐蚀性流体，相比闸阀它的开关行程更短，手柄扳动90度即可完成全开全关操作，日常运维判断开关状态也更直观，手柄与管路平行即为全开，垂直即为全关，不用额外加装状态标识。从结构设计来看，核心密封依靠中间的镀铬球体实现，球体表面做了高光抛光处理，和两侧的聚四氟乙烯密封圈贴合时能保证足够的密封比压，避免长期使用后出现内漏问题；阀体采用黄铜锻压成型，流道做了全通径设计，介质流通时的压损更小，不容易在阀腔内部积存杂质，适合家装供水、暖通循环这类对流通阻力有要求的场景。

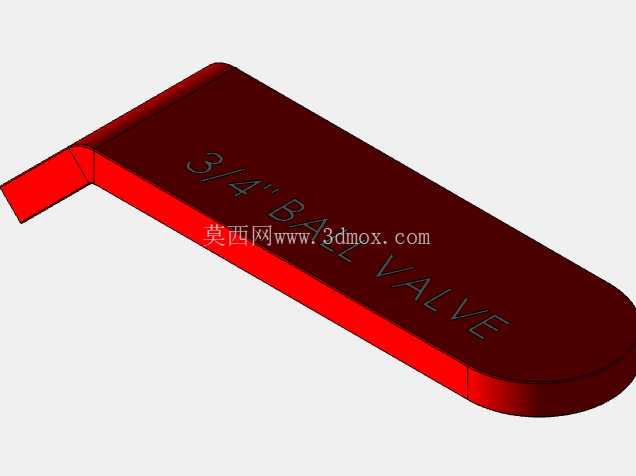

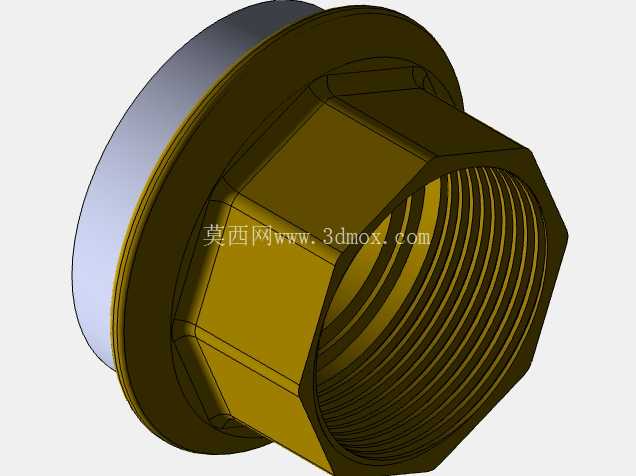

　　两端的连接采用内螺纹结构，匹配常规家装水管的外螺纹接头，安装时不需要额外焊接，只需要在螺纹处缠绕生料带即可完成密封，普通水电工无需专用工具就能完成安装更换。阀杆部位做了防吹出结构设计，即使在管路带压的状态下拆卸手柄压盖，阀杆也不会被内部压力顶出造成介质喷溅，这一点在民用供水场景的后期维护中安全性更高，避免带压操作时出现漏水伤人的问题。手柄做了两种配色的区分结构，长柄的银色金属手柄适合需要较大操作力矩的工况，短款红色包胶手柄适合安装空间局促的管路点位，两种手柄都和阀杆采用扁方配合，扳动时不会出现打滑空转的问题。

　　从安装边界来看，这款球阀的整体轴向尺寸紧凑，安装后不会在管路方向占用过多空间，阀体的六角结构可以用普通活动扳手夹持，安装时不需要特制工装，相邻管路的最小安装间距只要能容纳扳手转动空间即可，适合家装水路中橱柜下方、管道井内这类狭窄空间的布设。密封圈采用耐温耐老化的柔性材质，在0-90摄氏度的流体工况下可以长期稳定工作，适配民用冷热水、低压暖通循环水的使用需求，球体的通孔和管路通径完全一致，不会因为缩径造成水流变小、杂质卡滞的问题，长期使用也不容易出现开关卡涩的情况。

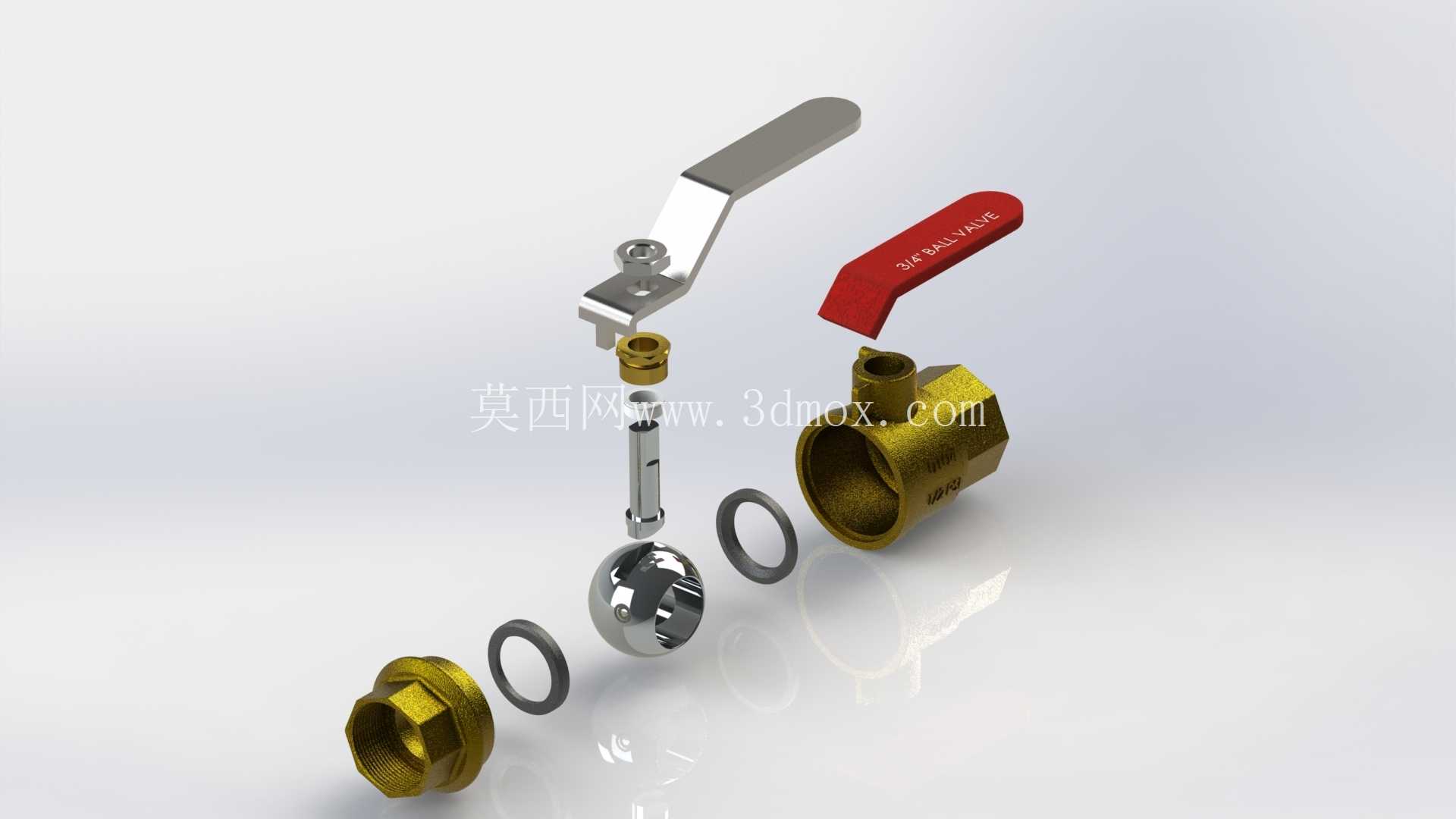

　　在建模过程中，每一个零件的配合公差都做了对应设置，阀杆和阀体的配合间隙控制在合理范围，既保证转动灵活，又不会出现间隙过大导致的外漏；两端的锁紧螺母和阀体采用螺纹配合，拧紧后可以将密封圈牢牢压在球体两侧，保证密封面的贴合度，不会因为管路压力波动出现密封圈移位。爆炸视图的排布逻辑完全按照实际装配顺序展开，从端部锁紧螺母、密封圈、球体、阀杆、密封填料、压盖、手柄依次排布，能让结构设计人员快速理解装配逻辑，也可以直接用来做装配作业指导的示意素材，帮助一线装配人员理清零件安装顺序，避免错装漏装。
