模块化重载钣金仓储置物架结构设计

在重型板材加工、金属原材料周转类车间的日常运营中，零散堆放的钢板、型材不仅占用大量地面空间，还会带来吊装磕碰、物料查找效率低、作业通道堵塞等一系列问题，这类场景下的存储方案选型，核心要平衡单货位承载能力、空间利用率、后期扩容灵活性三个核心指标，这款模块化钣金储物架就是针对这类痛点完成的结构设计。

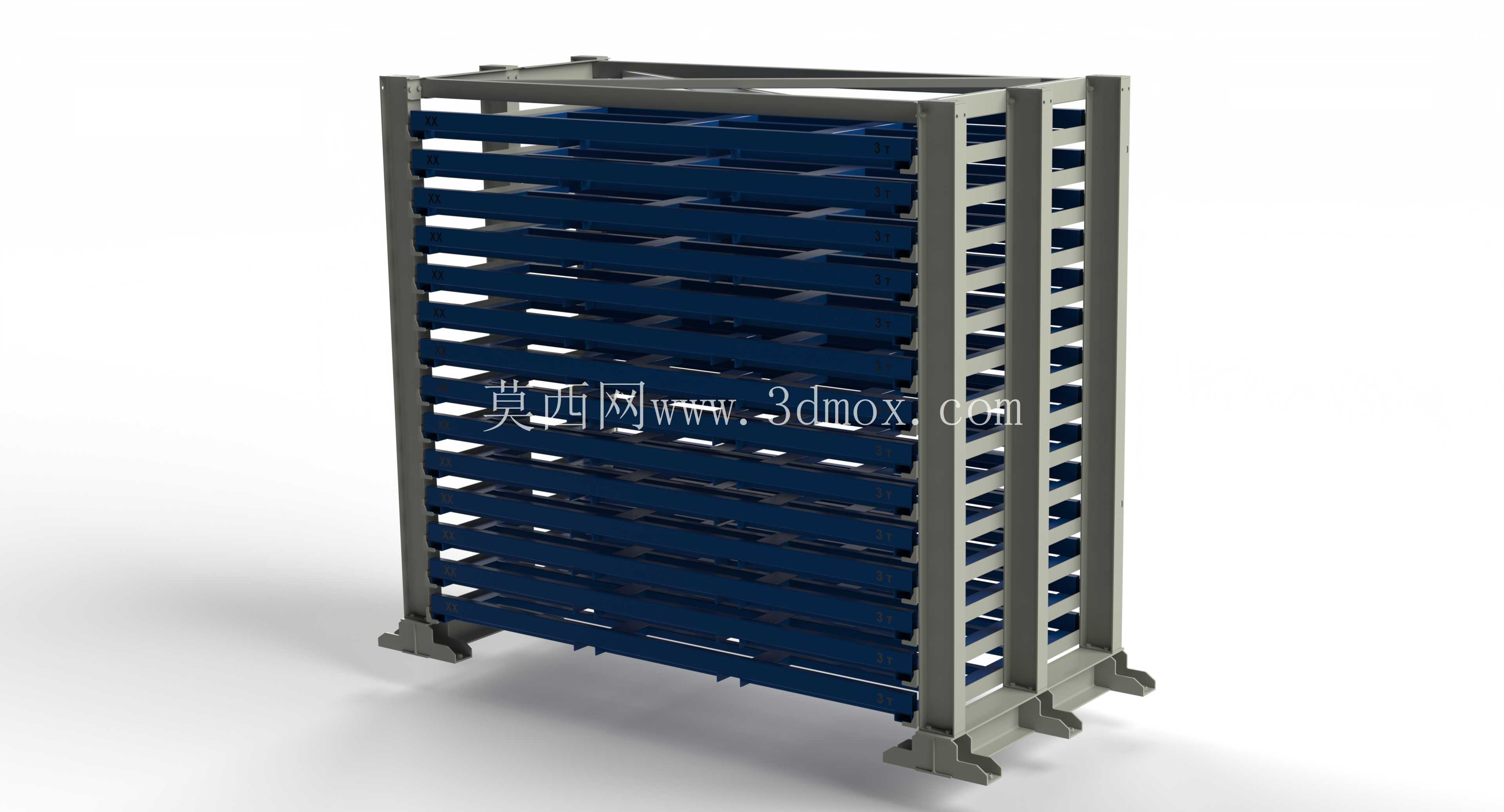

从实际落地的使用场景来看，这类货架主要服务于有重型金属板材、成型钣金件批量存储需求的工业现场，包括机械加工车间的原材料暂存区、冲压车间的半成品周转区、钣金加工企业的成品存放区，也可适配仓储物流领域的重型金属货品分区存储需求。区别于常规轻型货架的层板受力结构，这款产品采用盒式存储单元的设计逻辑，每个独立存储盒的额定负载可以达到3吨，能够满足常规厚度钢板、批量钣金构件的堆载需求，不需要额外在层板下方加装密集的加强筋来分散载荷，从结构根源上降低了单层构件的加工复杂度。

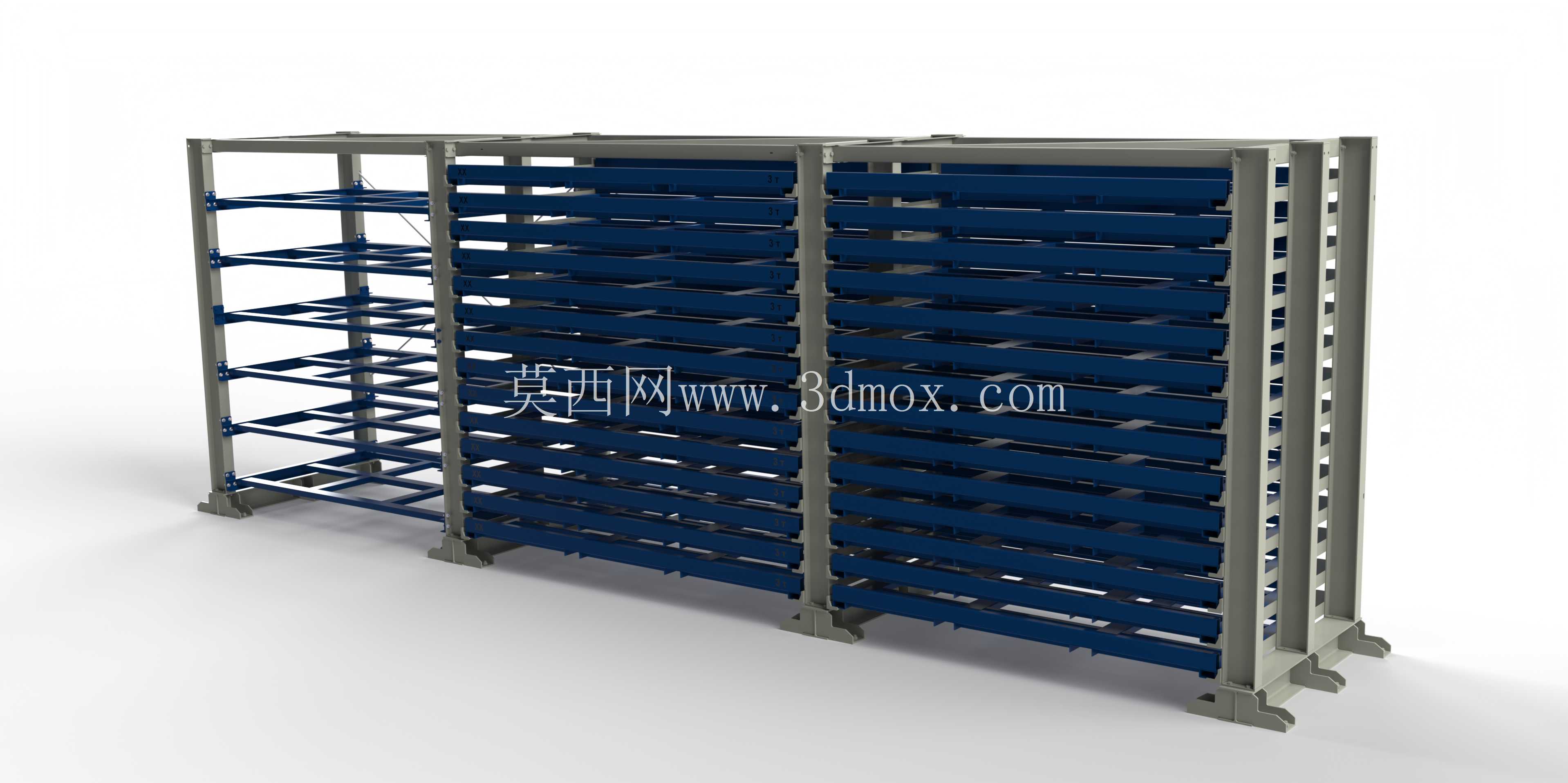

整个货架的框架采用分体式立柱拼接结构，立柱上预冲了等间距的调节孔位，用户可以根据自身存储物料的实际高度，灵活调整每层存储盒的安装间距，不需要重新加工构件就能适配不同尺寸的物料存放。相邻的货架单元之间通过标准连接件完成拼接，不需要现场焊接作业，安装时只需要配合常规的扭力扳手就能完成整架组装，后期如果需要扩容或者调整存储区域布局，只需要增减单元数量、重新组合拼接位置即可，不会造成原有构件的浪费，完全匹配定制化的存储需求——不管是小面积的车间边角区域，还是整面墙的集中存储区，都可以通过单元组合覆盖对应的尺寸范围。

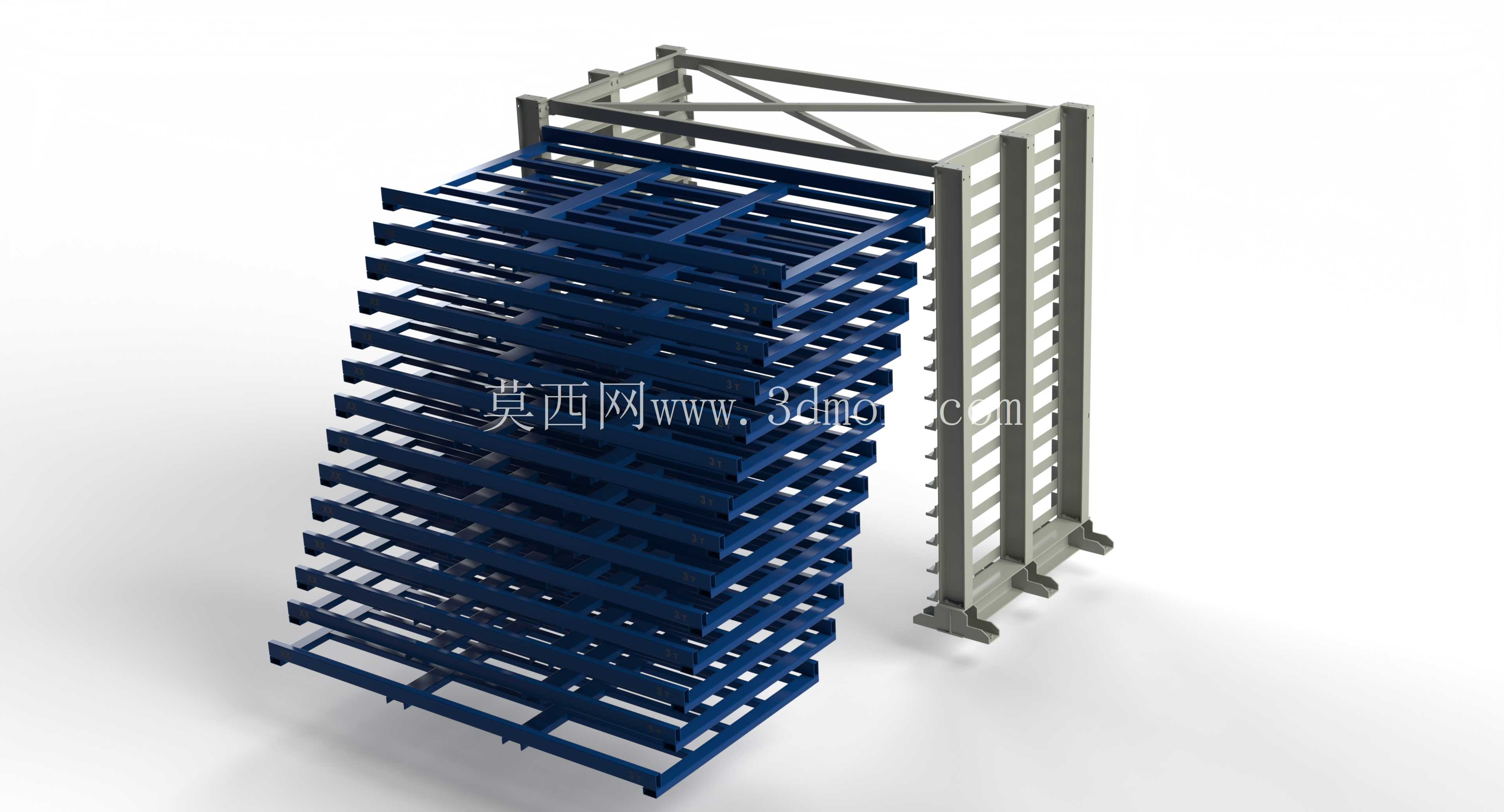

从结构设计的细节来看，货架的主立柱采用加厚钣金折弯成型，截面采用多道折弯的加强结构，相比同厚度的C型钢立柱，抗侧弯、抗冲击能力提升40%以上，能够承受叉车存取物料时的意外碰撞，不会出现立柱变形导致的层架滑落问题。每个存储盒的侧边都设计了导向限位结构，推入货架时可以沿着立柱上的导向滑轨平稳滑入，不会出现偏载卡滞的情况，存储盒完全就位后会自动卡入限位槽，即使受到外力晃动也不会出现滑出坠落的风险。货架底部设计了一体化的承重脚座，脚座上预留了膨胀螺栓安装孔，现场安装时可以根据地面平整度调整脚座的调节垫片，保证整架的水平度，对于地面承载力不足的区域，也可以通过脚座分散集中载荷，避免地面压损。

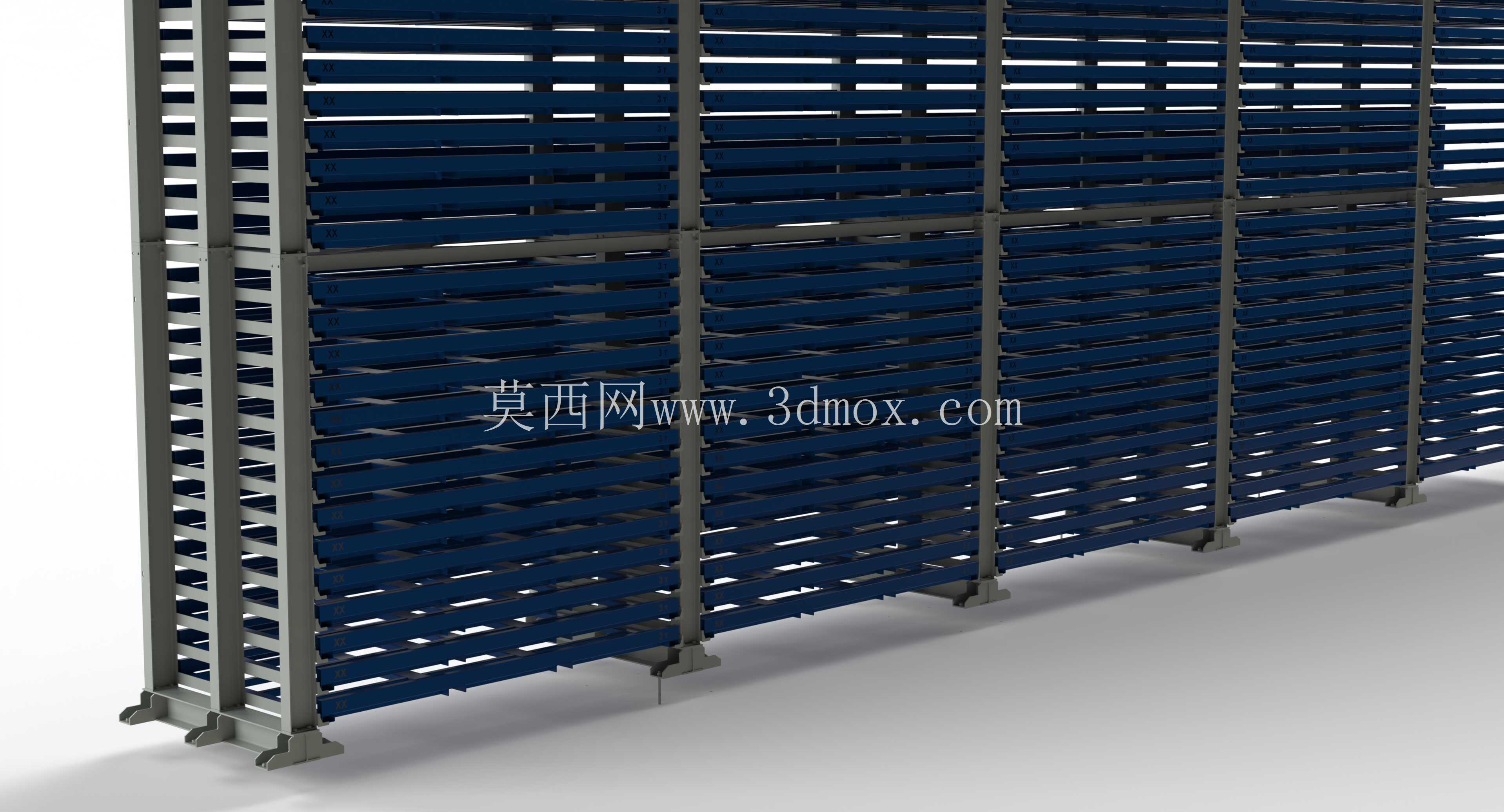

安装边界方面，单组标准单元的宽度适配常规1.2米幅宽的板材存放，深度方向预留了100mm的操作间隙，方便吊装设备的吊具或者叉车货叉进出取放物料，整架高度可以根据车间的净空高度灵活选配层组数，常规配置下的6层结构总高度控制在2.5米以内，不需要额外加装登高设备就能完成上层物料的存取，符合车间作业的人机工程要求。如果是需要更高存储密度的场景，也可以通过增加立柱段的方式加高货架，配合登高作业设备完成高层物料的存取，最高可以适配8米净空的仓储区域。

在细节处理上，所有钣金构件的边缘都做了折弯钝化处理，没有裸露的锐边，避免作业人员存取物料时被划伤；存储盒的表面采用静电喷塑处理，耐磨抗腐蚀，即使长期存放带切削液的工件，也不会出现表层锈蚀脱落的问题；框架部分采用镀锌+喷塑的双重防腐处理，能够适应潮湿、多粉尘的车间环境，延长整体使用寿命。相比传统的焊接式整体货架，这种模块化结构的运输成本更低，所有构件都可以采用平板包装运输，现场不需要专业焊接人员就能完成组装，后期维护更换构件也更加便捷，单个存储盒或者立柱出现损坏时，只需要更换对应构件即可，不需要整架报废，大幅降低了全生命周期的使用成本。

实际使用过程中，这种盒式存储结构还可以配合物料标识管理，在每个存储盒的外侧预留标识牌安装位，方便作业人员快速定位物料位置，相比堆垛存放的方式，物料查找效率可以提升60%以上，同时也避免了多层堆垛带来的物料挤压变形问题，尤其适合表面质量要求高的钣金成品、精密加工板材的存储。货架的通道预留宽度只需要满足叉车或者手动液压车的转弯半径即可，相比传统的地面堆垛方式，空间利用率可以提升2倍以上，能够帮助企业在有限的车间面积下实现更多物料的有序存储，减少通道占用的无效面积。
