车间管道型材立式存放托架结构

　　这套存放托架的设计初衷，是解决机加工、钢结构预制、管道安装类车间里，长条型物料随意堆放带来的磕碰变形、存取效率低、通道占用混乱的问题。日常生产场景里，6米定尺的钢管、角钢、槽钢、矩形管如果直接平堆在地面，取下层物料时需要反复挪动上层件，不仅耗费人工，还容易造成管材表面划伤、薄壁管受压变形，零散堆放的余料也容易混料，盘点时需要反复翻找。这套托架采用立式分隔插放的结构逻辑，每根立柱上伸出的横向托臂形成独立的物料插放槽，单槽可容纳同规格的多根长条物料，物料沿长度方向垂直于托架排布，端部对齐后插放在槽位内，不同规格的管材、型材可以分槽存放，避免不同规格物料混堆。

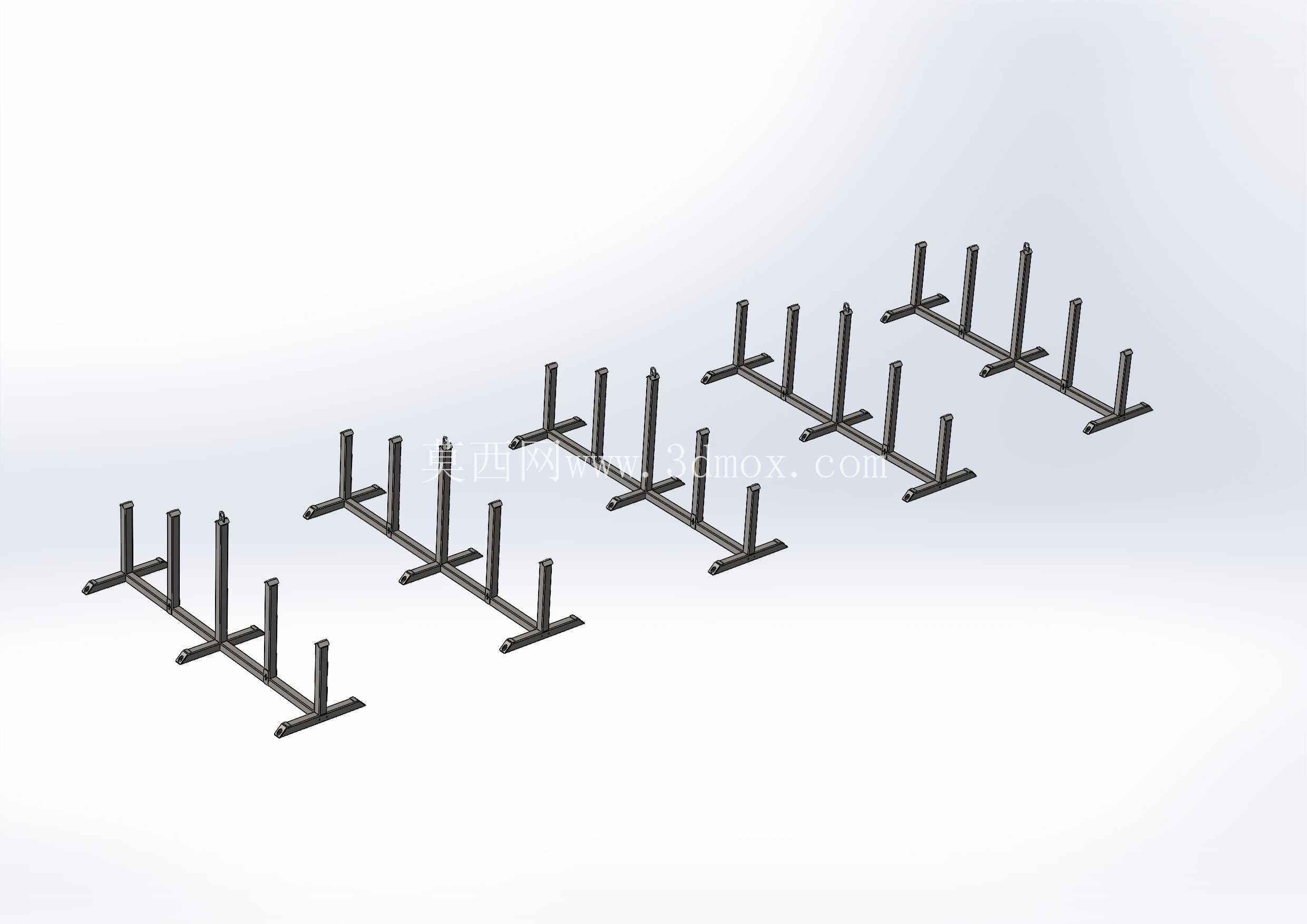

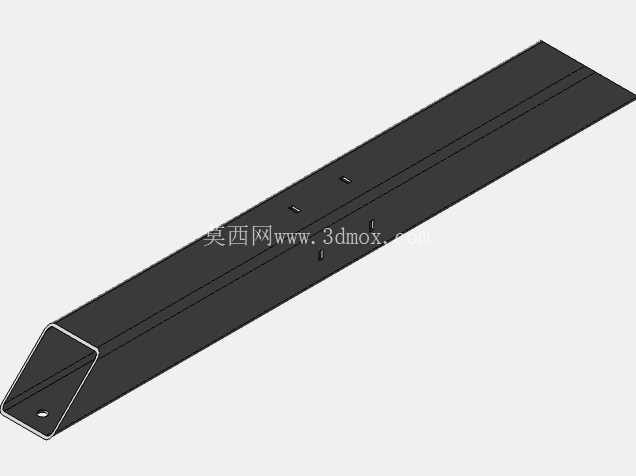

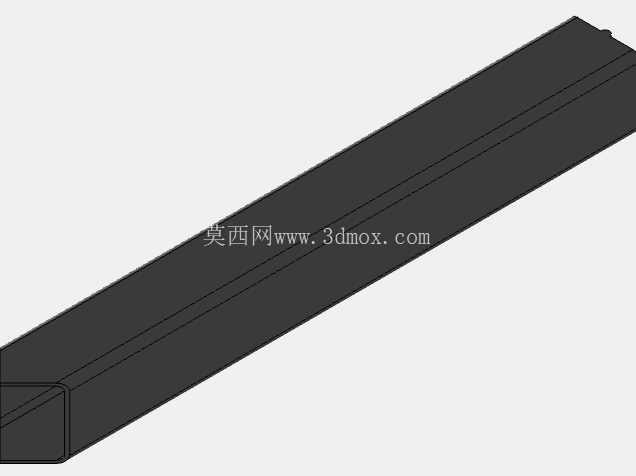

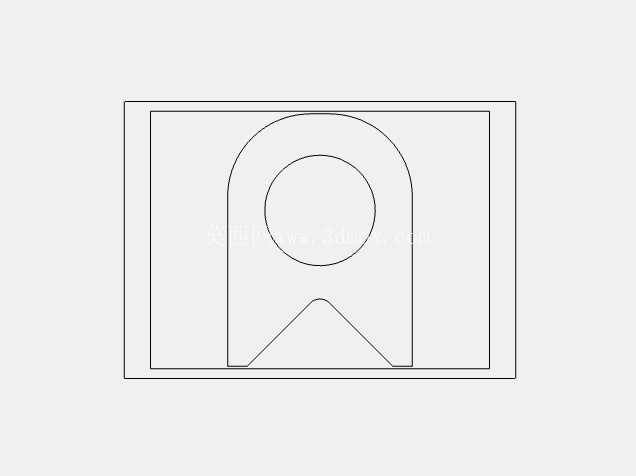

　　从结构设计来看，托架采用分段模块化排布，单组托架单元由底部横向支撑梁、垂直主立柱、等距分布的托臂三部分组成，底部支撑梁采用加宽的平底结构，直接放置在硬化车间地面即可使用，无需打膨胀螺栓固定，方便根据车间布局调整摆放位置，遇到车间动线调整、生产区域重构时，可以用叉车直接整体移位，不需要拆解重组。托臂采用上翘式端头设计，端头高度高于托臂承载面50mm，能够避免存取物料时管材从托臂端部滑落，托臂与主立柱的连接位置采用满焊焊接，焊后做打磨去应力处理，单托臂额定承载可满足常规壁厚型材、管道的存放需求，不会出现托臂下弯变形的问题。

　　主立柱采用等间距排布，相邻两组托架单元的间距可以根据存放物料的长度灵活调整，存放3米短料时可以缩小单元间距，存放6米标准定尺料时可以拉大单元间距，保证物料两端都有支撑点，避免长料悬空部位出现下弯变形。安装边界方面，单组托架单元的横向占用宽度控制在1.2米以内，纵向长度可根据存放物料的数量灵活拼接，托架整体高度控制在1.5米，符合人体工程学操作高度，操作人员站在地面就可以完成所有槽位的物料存取，不需要借助登高梯，存取作业时的安全冗余更高。

　　实际应用中，这类托架可以沿车间墙面排布，也可以在物料存放区成排成组布置，预留1.2米以上的存取通道即可满足人工取料、叉车转运的动线需求，相比传统的平铺堆放方式，立式插放的存储模式可以节省60%以上的地面占用空间，同时物料规格一目了然，盘点时不需要翻堆，取料时可以直接抽出目标物料，不会扰动其他槽位的存放件。设计过程中特意规避了传统悬臂式货架的过高结构，避免高位取料的坠落风险，所有托臂的边缘都做了圆角打磨处理，不会划伤管材表面的防腐层，也不会刮破操作人员的劳保手套。底部支撑梁的底面做了防滑处理，即使地面有少量切削液、油污，托架也不会出现滑移移位的问题，多组托架并排使用时，可以在相邻单元的主立柱之间加装横向连杆，提升整体结构的抗侧倾能力，满足大存量场景下的结构稳定性要求。针对不同截面的型材存放需求，托臂的槽宽预留了足够的调整冗余，既可以存放圆管、方管这类空心型材，也可以存放角钢、槽钢、扁钢这类实心或开口型材，甚至可以存放长度适配的长条型工装、棒料，适配车间内绝大多数长条型生产物料的存放需求。
