定柱式简易旋臂起重设备结构设计

项目分类:起重机 发布时间:2026-07-14 ID:1197185
  • 定柱式简易旋臂起重设备结构设计
  • 定柱式简易旋臂起重设备结构设计
  • 定柱式简易旋臂起重设备结构设计

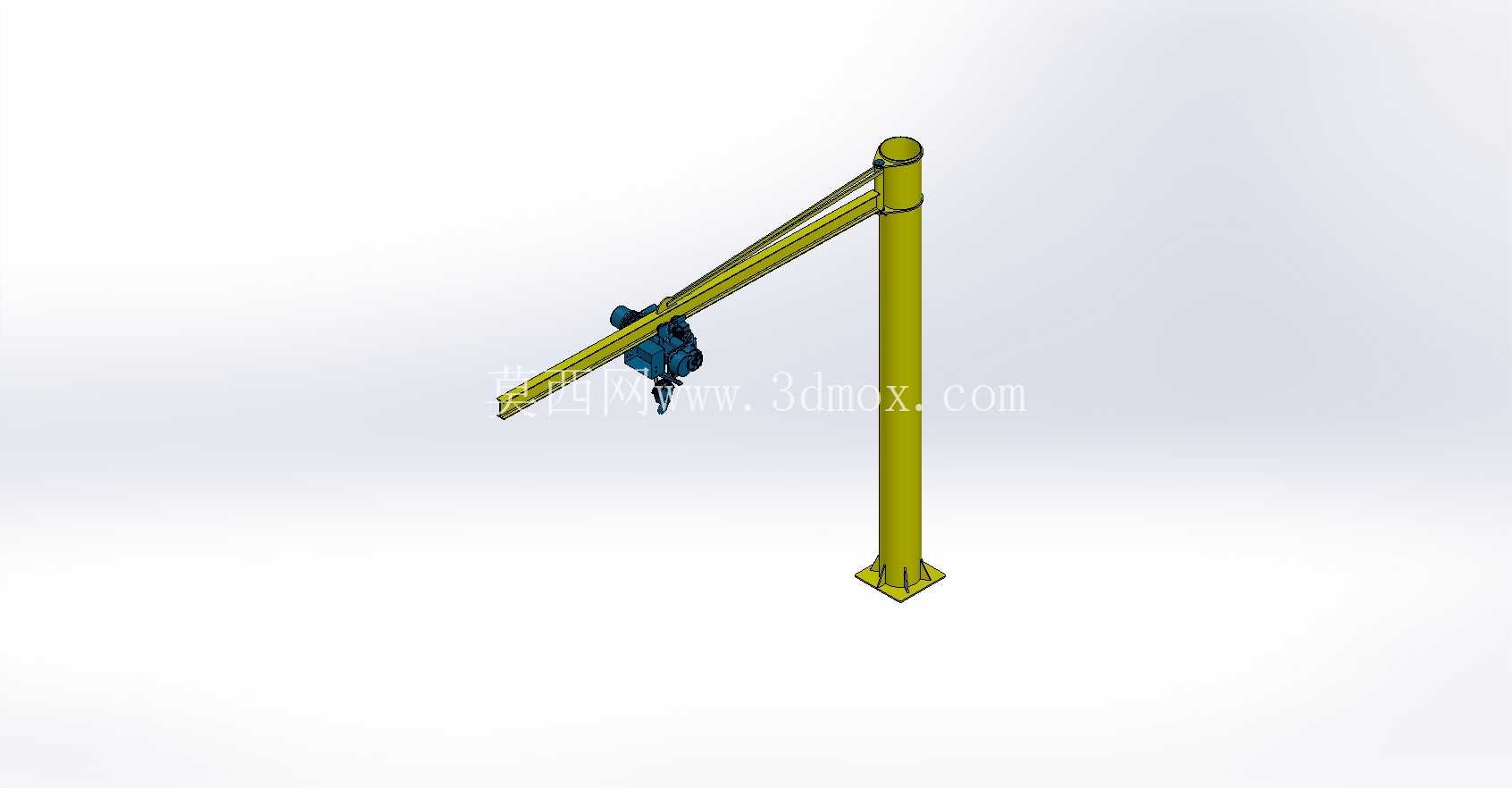

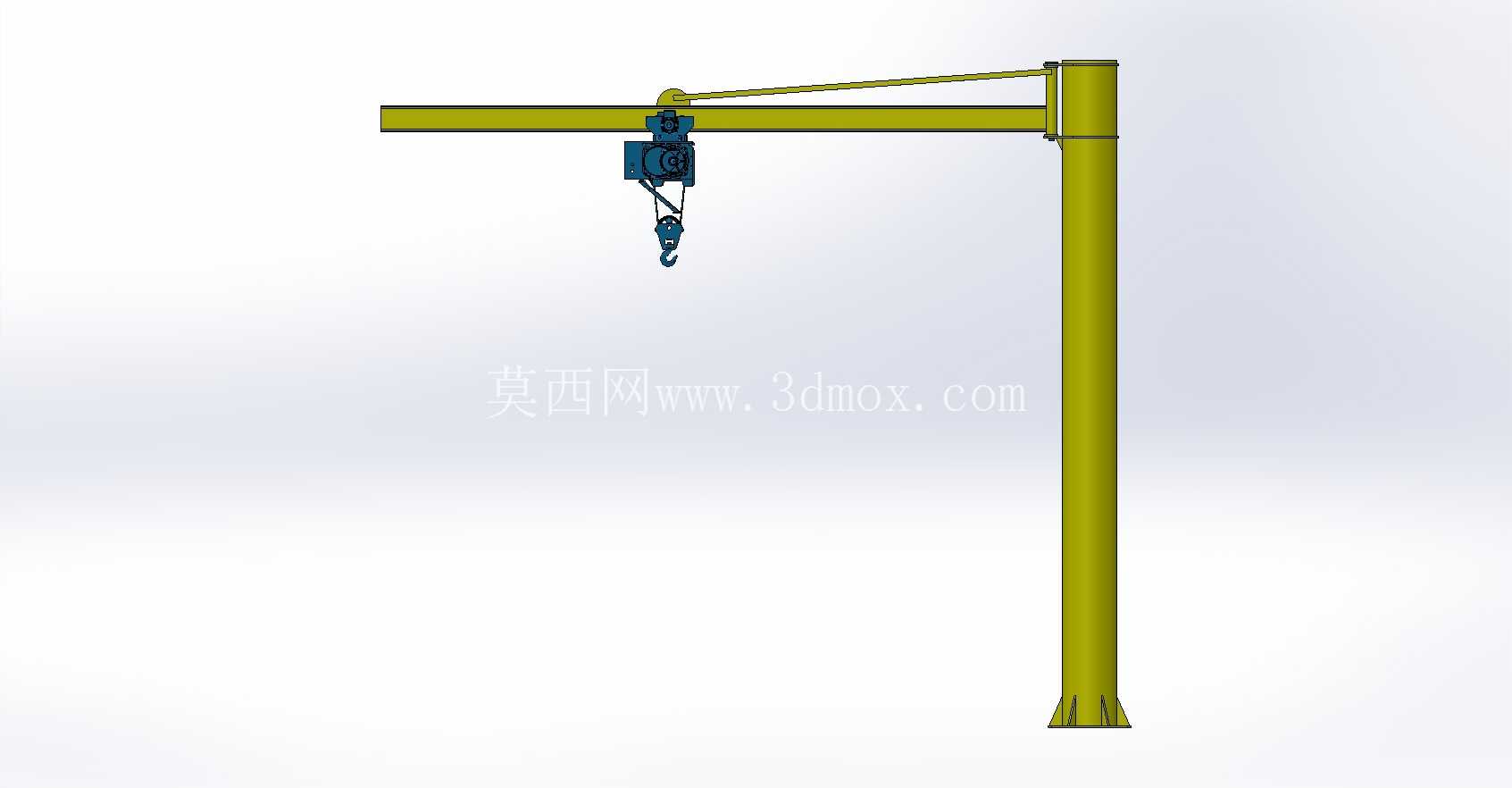

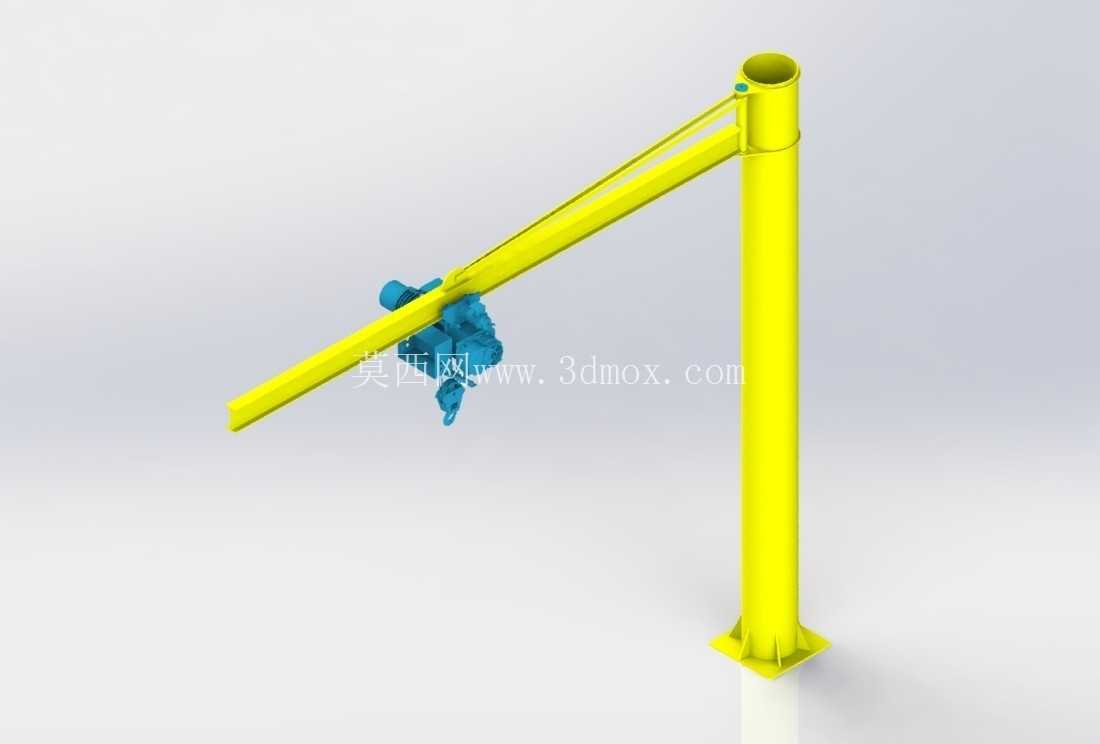

  这款定柱式旋臂起重结构,主要面向中小型机械加工车间、装配工位、仓储分拣区的轻载物料转运场景,适配1吨及以下额定起重量的作业需求,可覆盖以立柱为圆心、臂长为半径的扇形作业区域,解决固定式行车无法覆盖的边角工位吊装难题,也可作为生产线边的辅助吊装工位,完成工件上下机床、工装夹具拆装、零部件周转吊运等日常作业。从结构设计逻辑来看,整体采用极简的受力传递路径,垂直载荷通过悬臂主梁传递至立柱,再经立柱底部的法兰安装盘直接传导至地面基础,倾覆力矩则依靠地脚螺栓的预紧力与基础混凝土的抗剪强度平衡,没有多余的冗余结构,在满足强度刚度要求的前提下尽可能压缩制造成本。立柱采用等截面圆形钢管制作,相比方形截面管材,圆管在承受任意方向的径向载荷时应力分布更均匀,不存在方形截面的应力集中棱角,同时圆管的风阻系数更低,若用于半开放车间也能降低横向风载对结构的影响;立柱顶部设置悬臂连接铰座,铰座内置自润滑滑动轴承,可让悬臂绕立柱轴线做360度回转,回转阻尼可通过铰座处的调节螺栓调整,避免悬臂在空载状态下随意滑动,也能降低重载回转时的操作阻力。悬臂主梁采用变截面?

  不,这款设计采用等截面矩形钢管制作,从根部到端部截面保持一致,加工制作难度更低,适合小批量自制场景,主梁与立柱铰座之间设置斜向支撑杆,斜撑两端分别连接主梁中部与立柱上部,形成稳定的三角形受力结构,将主梁端部的集中载荷部分分流到立柱上部,降低主梁根部的弯曲应力,相比无斜撑的纯悬臂结构,相同截面下可提升30%左右的额定起重量,或是在相同起重量下减小主梁截面尺寸,降低自重。电动葫芦采用行走轮挂装在主梁下翼缘的轨道面上,可沿主梁长度方向做水平移动,覆盖悬臂长度范围内的所有吊装点,葫芦的供电电缆沿悬臂侧面的拖链敷设,避免电缆在悬臂回转、葫芦行走过程中出现缠绕、剐蹭问题。安装边界方面,立柱底部的方形法兰盘设置8个均匀分布的地脚螺栓孔,安装时需要在地面做二次浇筑的混凝土基础,基础深度需要根据额定起重量与臂长计算确定,保证作业时基础不会出现沉降或倾覆;悬臂的最低安装高度需要满足作业区域内人员通行、设备高度的要求,保证葫芦吊钩处于最低位置时,吊具与地面设备、人员保持足够安全距离,悬臂回转范围内不能有固定的立柱、设备等障碍物,避免回转时发生碰撞。

  从实际使用角度看,这种简易旋臂吊的操作门槛极低,不需要专门的起重作业资质(符合额定起重量要求的前提下),车间内的装配工、机加工人员经过简单培训即可操作,相比人工搬运工件,可大幅降低重工件搬运过程中的砸伤、扭伤风险,同时提升工位间的物料转运效率;结构本身的维护成本极低,仅需要定期给回转铰座的轴承加注润滑脂、检查葫芦行走轮的磨损情况、紧固地脚螺栓即可,没有复杂的液压、电控系统,故障率极低,适合作为大型起重设备的补充,覆盖车间内的零散吊装需求。

  设计过程中需要重点校核几个受力点:首先是主梁根部的弯曲强度,需要考虑葫芦运行到悬臂最远端时的最大弯矩,同时计入1.25倍的动载系数,匹配葫芦起升、制动时的冲击载荷;其次是立柱的压弯组合变形,既要承受垂直方向的轴向压力,也要承受悬臂端载荷带来的弯矩,需要校核立柱的稳定性,避免长细比过大导致失稳;还有底部法兰与地脚螺栓的强度,需要计算最大倾覆力矩下螺栓的拉应力,保证极端工况下螺栓不会被拉断;另外斜撑杆的稳定性也不能忽略,斜撑属于二力杆,主要承受压力,需要控制其长细比,避免受压时出现失稳变形。
