真空装置发动机冷却用多叶片扇叶结构

在真空类动力装置的热管理系统设计中，冷却扇叶是风冷回路里直接决定换热效率的核心执行部件，这类扇叶的运行工况和常规民用散热风扇有明显区别——真空装置配套的发动机舱内空气密度随真空度变化存在波动，同时动力单元持续输出时缸体、排气侧的热负荷峰值更高，扇叶既要在变密度空气介质下维持稳定的送风压头，还要兼顾运转时的动平衡精度，避免高转速下产生额外振动传递到发动机机脚，影响整套真空装置的运行稳定性。

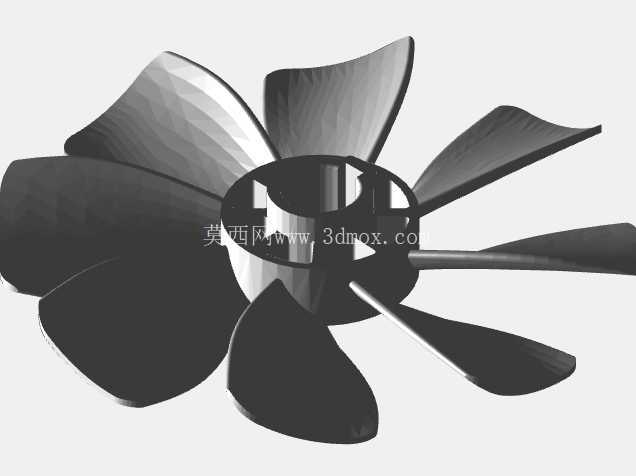

从结构设计逻辑来看，这款扇叶采用了不等宽弯掠式叶片布局，没有使用常规等距直叶片的方案，每片叶片的前缘做了圆弧过渡修型，后缘则带有小幅的扭角变化，这种设计是为了在旋转时减少叶片表面的气流分离，降低叶尖涡流带来的气动噪声，同时让气流能够以更均匀的流态吹向发动机缸体的散热鳍片区域，避免出现局部散热死区。叶片根部和中心轮毂的连接位置做了加厚的圆弧过渡处理，没有采用直角拼接结构，这是考虑到扇叶长期在高转速、温度交变的工况下运行，直角连接处容易出现应力集中，长期运转后可能产生疲劳裂纹，圆弧过渡能够分散离心力带来的结构应力，提升部件的使用寿命。

中心轮毂的内孔做了异形卡位结构，不是常规的圆孔设计，安装时可以直接和发动机输出轴的卡位凸台匹配，不需要额外加装定位销，既能够保证传动时的扭矩传递效率，避免扇叶和轴之间出现相对滑动，也能减少装配时的对位步骤，提升现场装配的效率。轮毂的轴向尺寸经过严格控制，安装后不会突出发动机前端的安装平面，能够和周边的导风罩结构形成紧密的配合间隙，避免送风时出现气流旁通，保证大部分驱动气流能够顺着导风罩流向需要散热的发动机表面。

实际应用场景中，这类扇叶主要配套在中小型真空发生装置的动力单元上，比如工业用移动式真空泵站、真空吸附配套的动力机组、实验室小型真空获取设备的发动机冷却回路，这类设备往往需要连续长时间运行，部分工况下还会放置在通风条件一般的车间角落，对冷却部件的可靠性要求很高。扇叶的叶片数量经过匹配计算，在常用的发动机额定转速区间内，能够避开叶片通过频率和发动机自身振动频率的共振区间，不会出现运转时的共振异响，也不会因为共振导致扇叶固定结构松动。

从安装边界来看，扇叶的最大旋转外径适配常规小排量发动机的导风罩内径，安装时只需要保证扇叶和导风罩内壁的径向间隙保持在均匀的3-5mm区间，就可以达到最优的送风效率；轴向安装位置需要对齐发动机散热鳍片的中心高度，让气流能够完整覆盖整个散热区域，不会出现上下部分风量不均的问题。叶片的材质选用适配压铸工艺的聚合物材料，本身具备一定的自阻尼特性，能够吸收一部分运转时的振动，同时材料的耐温范围覆盖发动机舱内的常规工作温度区间，不会因为长期接触高温气流出现材质变形、叶片脆化的问题。

在建模过程中，每片叶片的曲面都是通过多个截面的型线控制点拟合生成，每个截面的扭角、弦长都经过流道仿真的迭代调整，保证在设计转速下，扇叶的风量、风压参数能够匹配发动机额定工况下的散热量需求，不会出现冷却能力不足导致的发动机过热，也不会因为风量冗余过大导致额外的功率损耗，影响发动机的有效输出功率。叶片表面的曲面做了连续性处理，没有明显的折角或凹凸，减少气流在叶片表面的摩擦阻力，提升扇叶的运行效率。
