燃油存储用球形筒仓罐结构设计

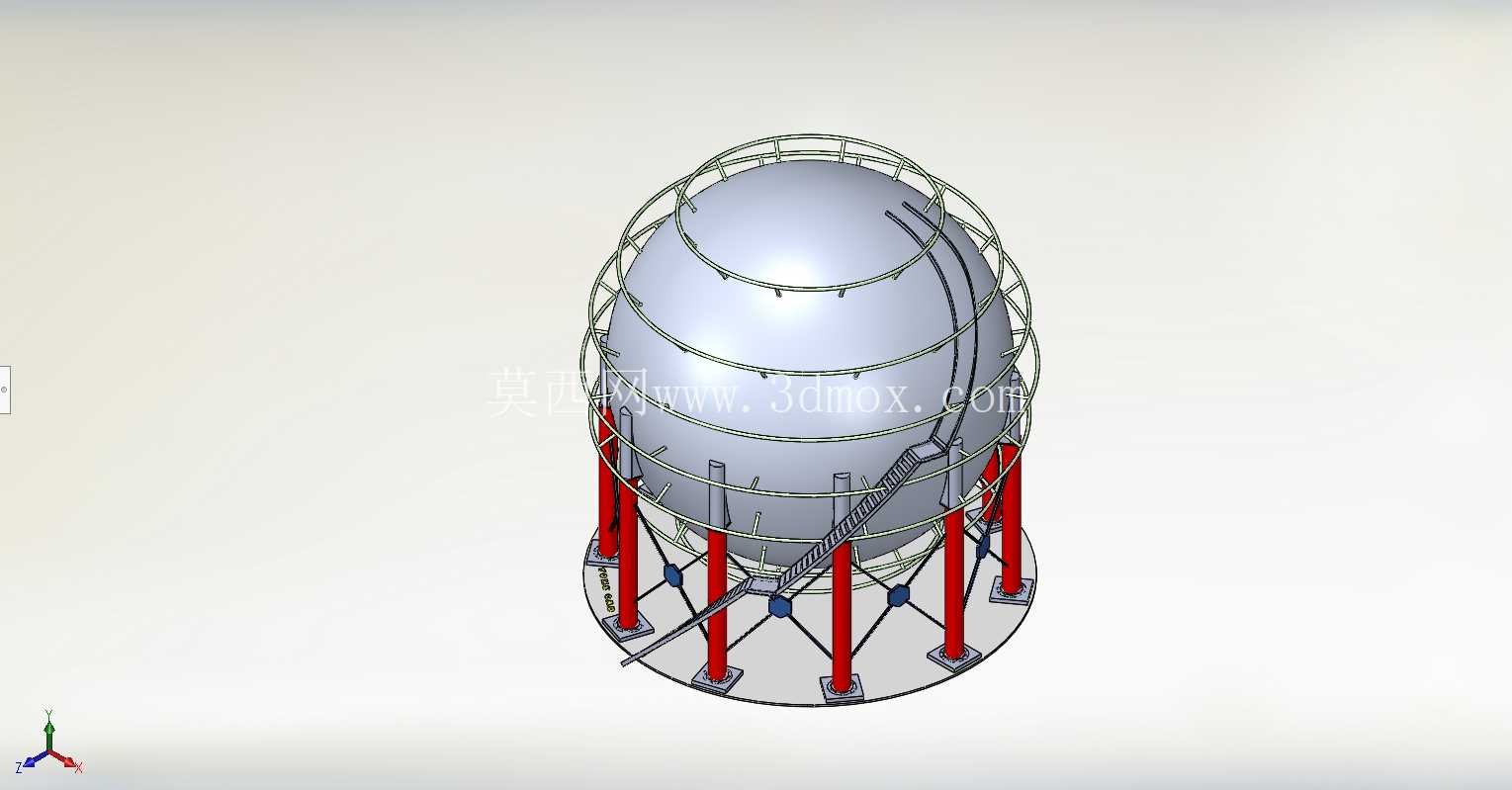

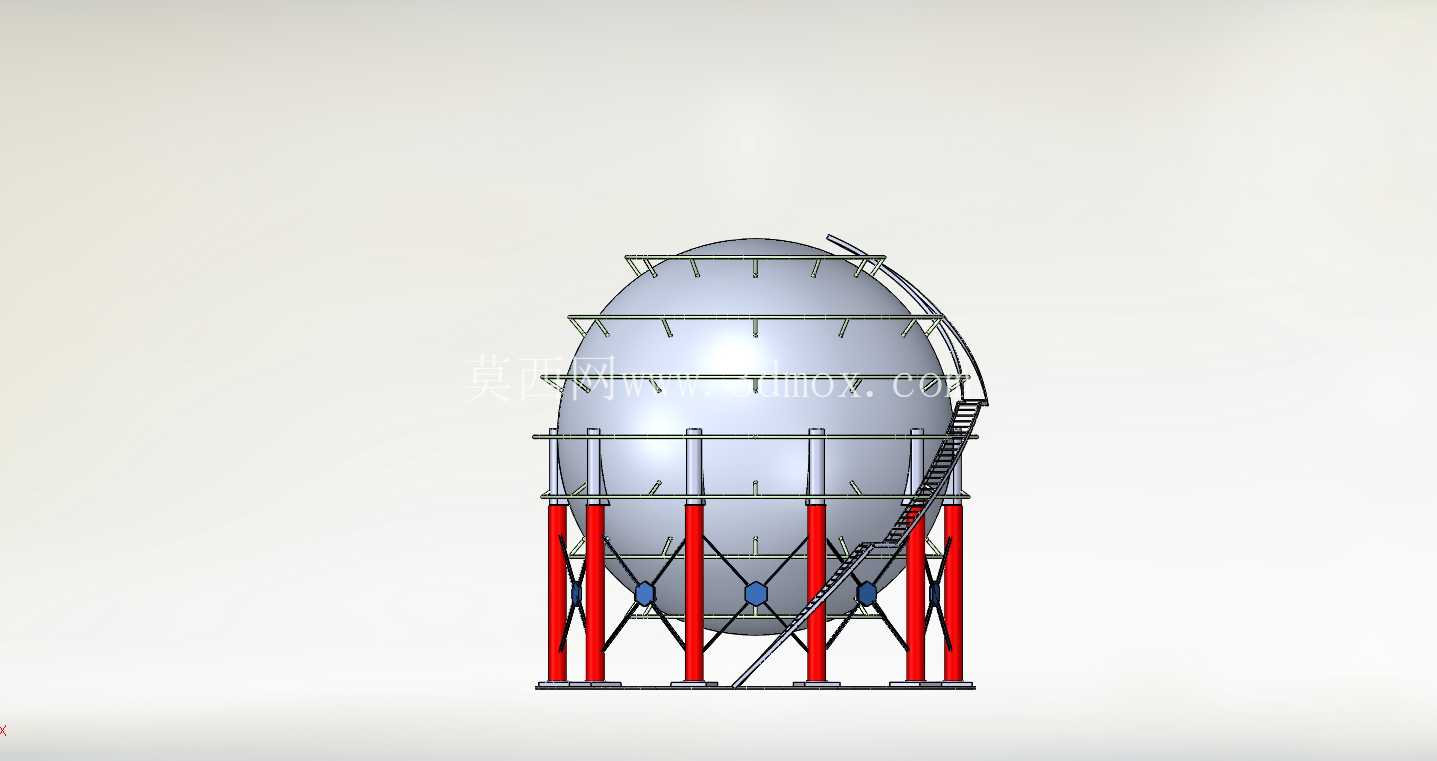

在燃油储运与炼化加工场站的布局中，球形储仓罐是大容量承压存储类设备的典型选型，这类设备主要承担燃油类介质的中转存储、工艺缓存以及分配枢纽功能，区别于立式圆筒形储罐，球形结构的壳体受力均匀性更优，在同等容积与设计压力下，壳体板材的计算厚度可以控制在更低水平，能够有效降低大容积存储设备的材料耗量与现场焊接工作量。从实际场站的布置边界来看，这类球形罐通常设置在场地开阔的储罐区，底部支撑结构需要匹配场地的地基承载力要求，支撑立柱沿球罐赤道圈均匀分布，立柱之间设置交叉斜撑形成稳定的空间桁架结构，抵消风载荷、地震载荷以及介质充装过程中的偏载作用力，避免球壳局部出现应力集中。

球壳部分采用分瓣式拼接的设计思路，沿赤道带、温带、极带划分不同的壳板单元，每一块壳板的曲率都经过精准匹配，现场组焊时通过定位胎架保证各瓣片的拼接精度，减少错边量带来的附加应力。罐顶设置有操作平台与安全附件接口，包括呼吸阀、阻火器、液位检测接口、人孔等结构，满足日常巡检、介质参数监测以及检修作业的需求；罐底区域设置排污接口与进出料管路接口，配合罐内的介质流向设计，减少底部沉积杂质对管路的堵塞影响。

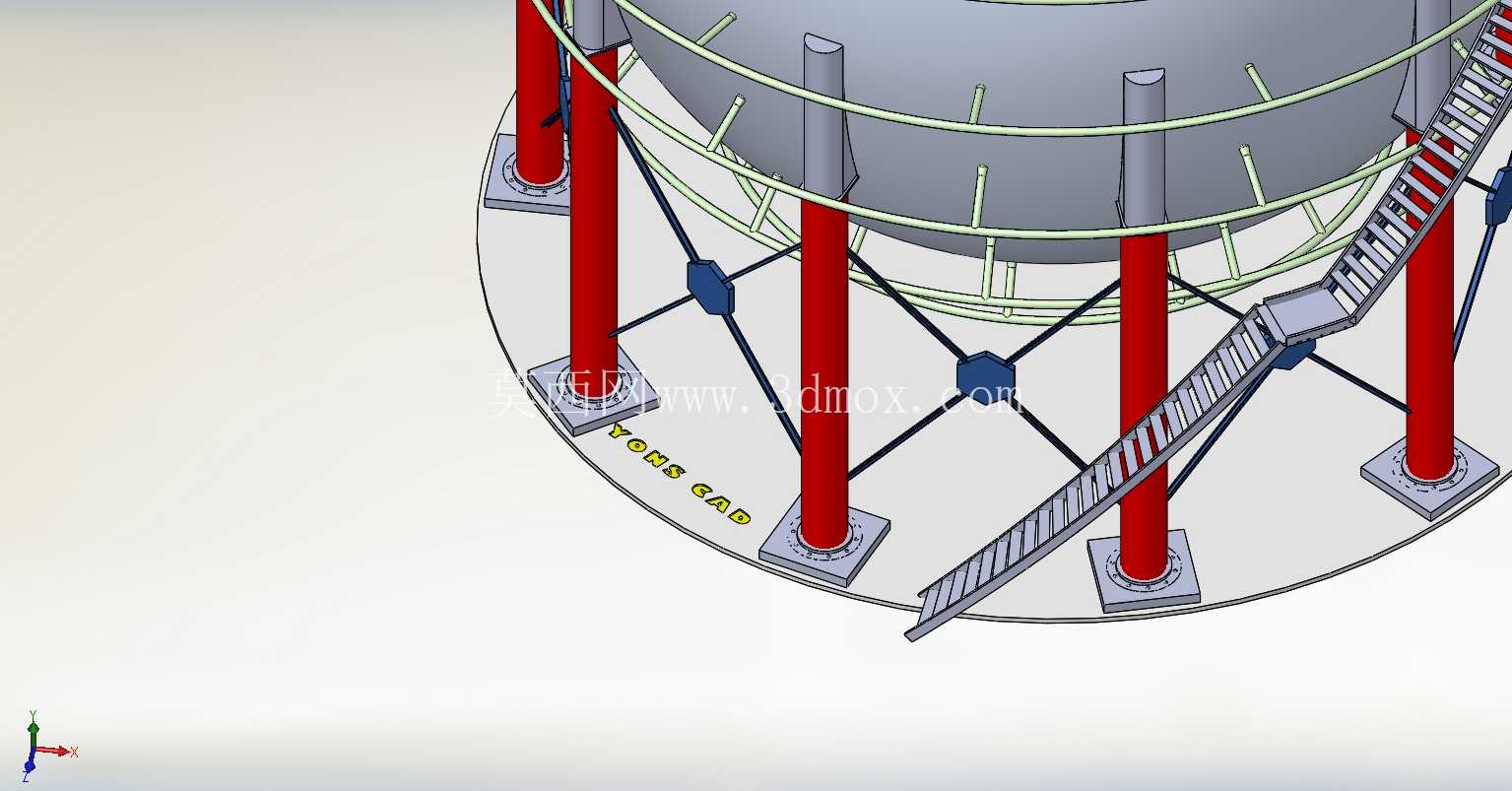

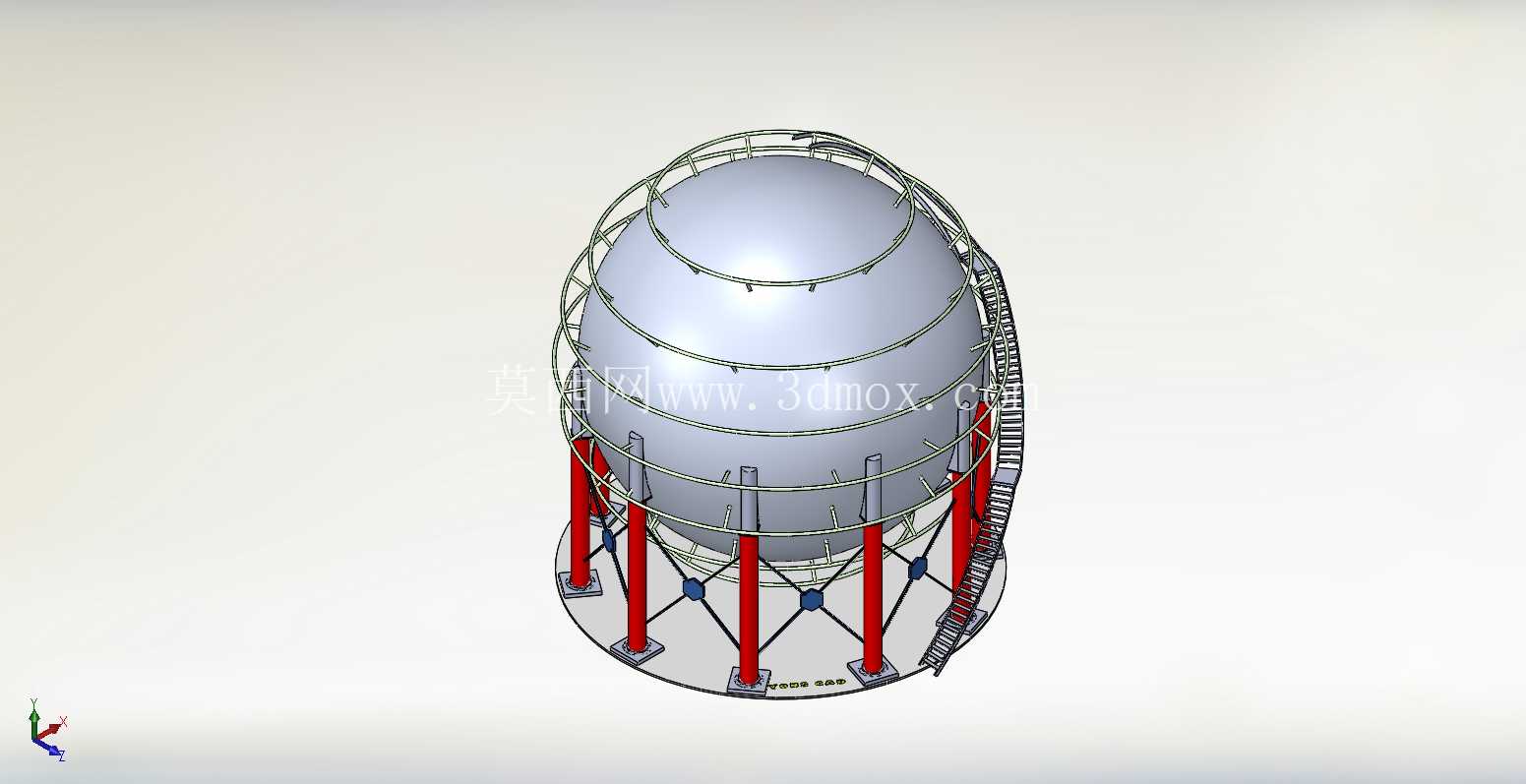

沿球罐外侧设置的盘梯从地面操作平台一直连通到罐顶操作区，梯道的踏步随球壳曲率调整倾斜角度，外侧设置安全护栏，保证巡检人员上下通行的安全，梯道与球壳之间通过可拆卸的连接件固定，避免焊接固定对球壳母材造成的损伤，也方便后期防腐维护时的梯道拆卸作业。支撑立柱的底部设置独立的基础承台，每个承台对应一组地脚螺栓组件，安装时通过调整垫铁找正立柱的垂直度，保证所有立柱的受力均匀，避免单个立柱过载出现变形。立柱之间的斜撑节点采用节点板连接，节点位置同时设置有接地端子，将整个罐体的静电导入接地网，消除燃油介质充装、输送过程中产生的静电积聚风险。

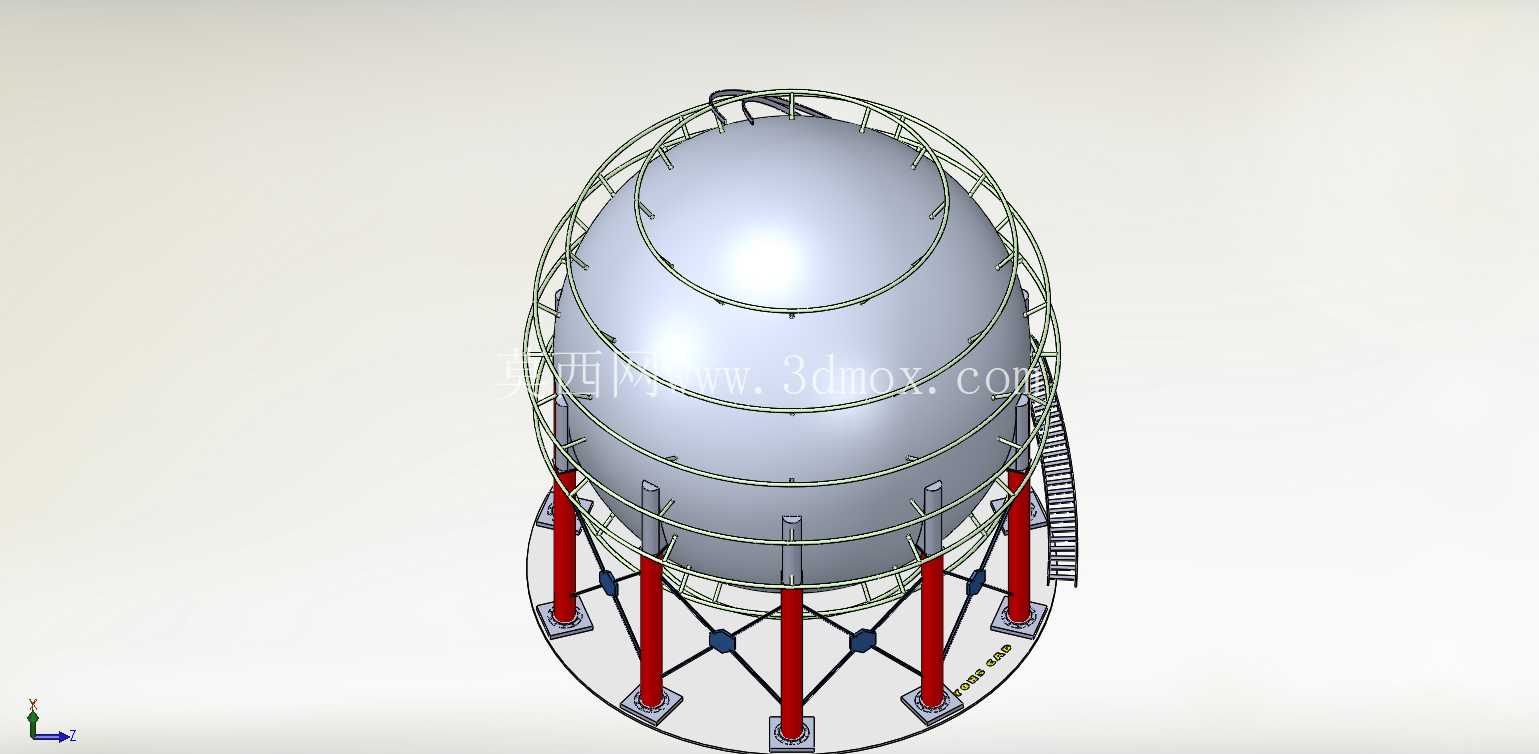

从功能适配性来看，这类球形罐既可以作为地上存储设施布置在炼化厂的成品油灌区，也可以根据场地条件调整支撑结构高度，适配不同的管路接驳标高要求，相比地下储罐，地上布置的球形罐在日常巡检、泄漏检测、防腐维护方面的作业难度更低，能够更早发现壳体焊缝、密封接口的渗漏隐患。球壳外部设置有环形的喷淋降温管路，在夏季高温环境下可以通过喷淋冷却水降低罐体表面温度，控制罐内介质的饱和蒸气压在安全范围内，避免超压泄放带来的介质损耗与安全风险。

建模过程中需要重点关注球壳分瓣的曲率一致性，支撑结构的空间角度匹配，以及盘梯与球壳外形的贴合度，每一处连接节点的位置都需要符合实际工程的安装逻辑，比如立柱与球壳的连接位置设置有托板结构，分散立柱对球壳的局部压应力，避免球壳在支撑位置出现局部凹陷变形。整个罐体的操作平台栏杆高度、梯道踏步间距都符合石化场站的安全规范要求，所有外露的钢结构件都预留有防腐涂装的厚度空间，匹配工业场景下的长周期使用需求。在进行场站整体布局建模时，这类球形罐的安装边界需要预留足够的安全防火间距，与周边的管路、其他储罐、生产设施保持符合规范的距离，同时要考虑罐区消防通道的通行宽度，满足事故状态下的消防作业需求。
