多支路带阀工业管路组合结构设计

这套管路组合结构主要面向中小规模流体输送场景设计，常见于化工车间助剂输送、中小型换热站支路分配、实验室流体试验台架搭建这类需要多支路通断控制的工况，核心作用是在主输送管路上分出多个可控支路，实现不同回路的流体通断、流向切换，满足不同工位的介质供给需求。

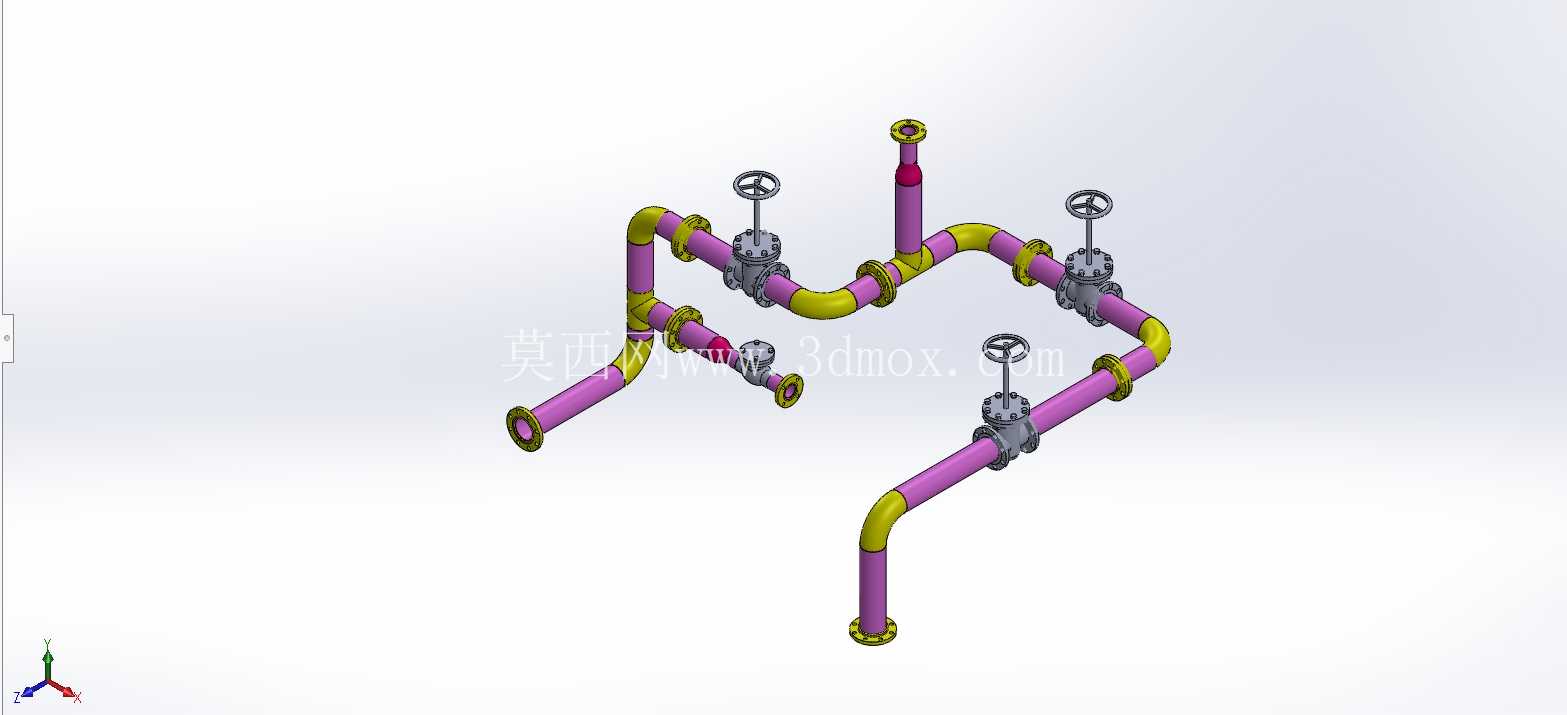

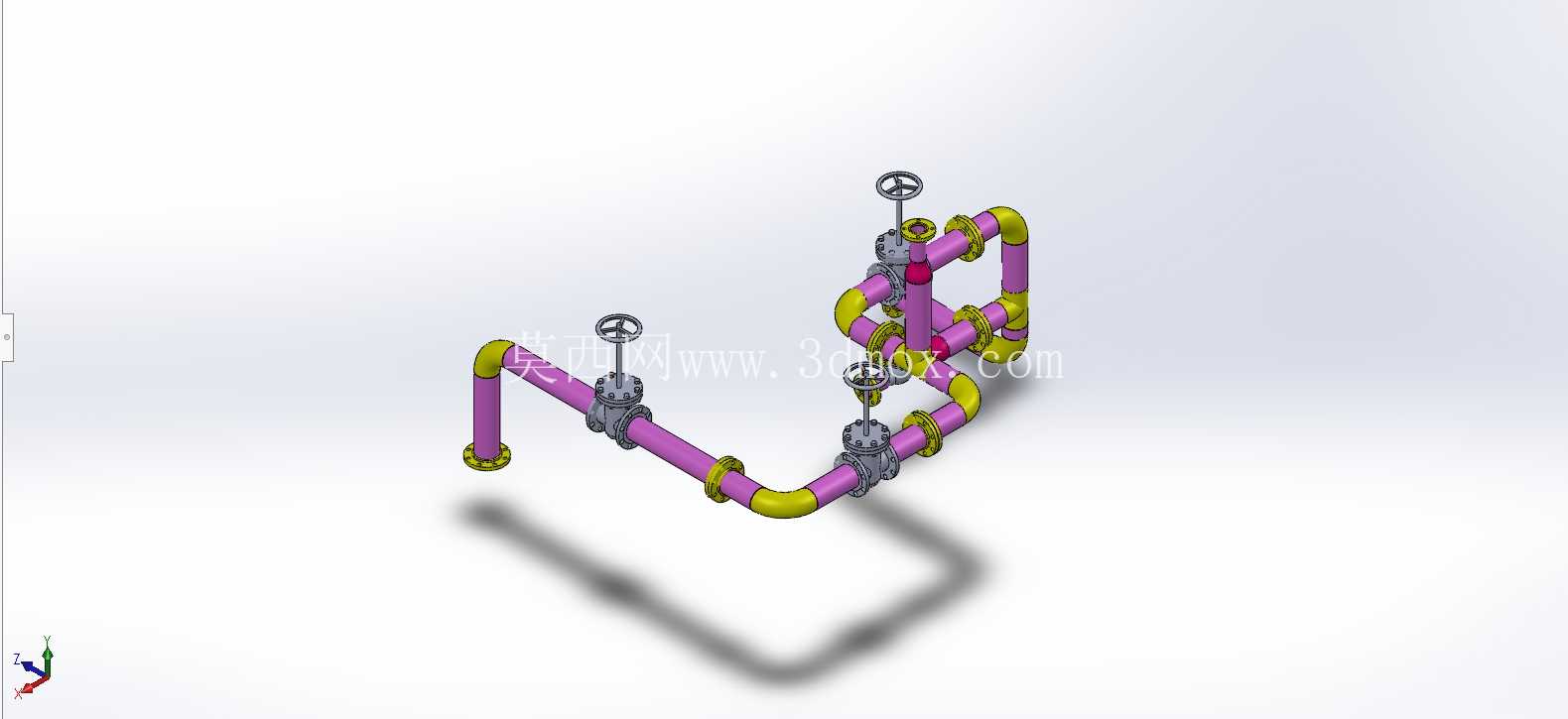

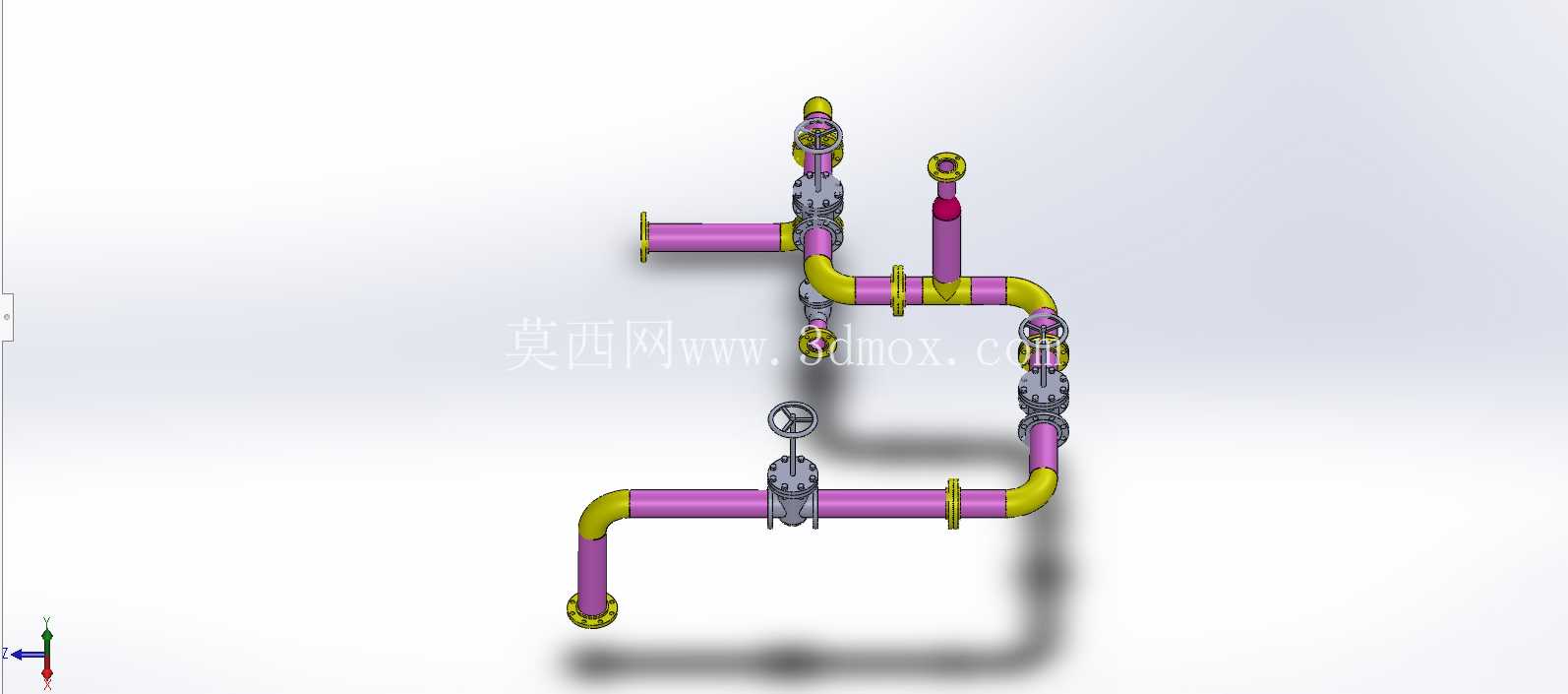

从实际功能来看，整套结构集成了直通输送、90度转向、支路分流、通断控制四个核心功能，管路上配置的手轮式截止阀可独立控制对应支路的介质通断，操作人员可根据生产需求单独开启或关闭某一支路，不会影响其他管路的正常运行，避免了单阀控制整路导致的停机调整问题。管路采用紫段黄弯的配色区分直管段与弯管段，现场安装时可快速识别转向位置，降低施工时的管路对接错误率，法兰式的端部连接结构可直接与现场预留的管路法兰对接，不需要额外焊接转接件，适配多数常规工业管路的安装接口标准。

设计过程中首先确定的是管路的通径参数，所有直管、弯管的通径保持一致，避免变径导致的局部压损过大，弯管段全部采用标准弯曲半径，弯曲处的壁厚做了加厚处理，抵消流体转向时对管壁的冲刷磨损，延长管路整体使用寿命。阀门的安装位置全部预留了足够的操作空间，手轮距离相邻管路的间隙满足单人徒手操作的空间要求，不需要额外借助加长杆就能完成阀门的开关操作，同时阀门与管路的连接采用标准法兰对接，后期维护时可单独拆卸故障阀门，不需要切割整段管路，降低运维成本。

安装边界方面，整套管路的整体布局采用立体走向设计，不占用地面安装空间，可通过管卡固定在墙面或设备支架上，各支路的端部法兰位置预留了100mm的调整余量，可适配现场管路的小幅安装偏差，不需要重新加工管路就能完成对接。管路的最低处设置了排空接口（图中未完全展示细节），停机检修时可排空管内残留介质，避免残留介质沉积堵塞管路或腐蚀管壁。所有连接法兰的密封面采用突面结构，适配常规橡胶垫片或金属缠绕垫片，可根据输送介质的腐蚀性、温度参数更换对应密封件，不需要改动法兰结构。

从结构合理性来看，管路的支撑点全部设置在直管段位置，避开弯管和阀门连接处，避免支撑应力集中在连接部位导致的密封泄漏问题，每个阀门前后都预留了直管段长度，满足流体流经阀门时的流态稳定要求，减少阀门处的紊流振动，降低管路运行时的噪音和振动磨损。整套结构的模块化程度较高，可根据实际工况需求增减支路数量，调整支路走向，不需要重新设计整体管路框架，适配不同场地的安装空间限制。
