废钢剪切用液压鳄鱼式剪料设备结构

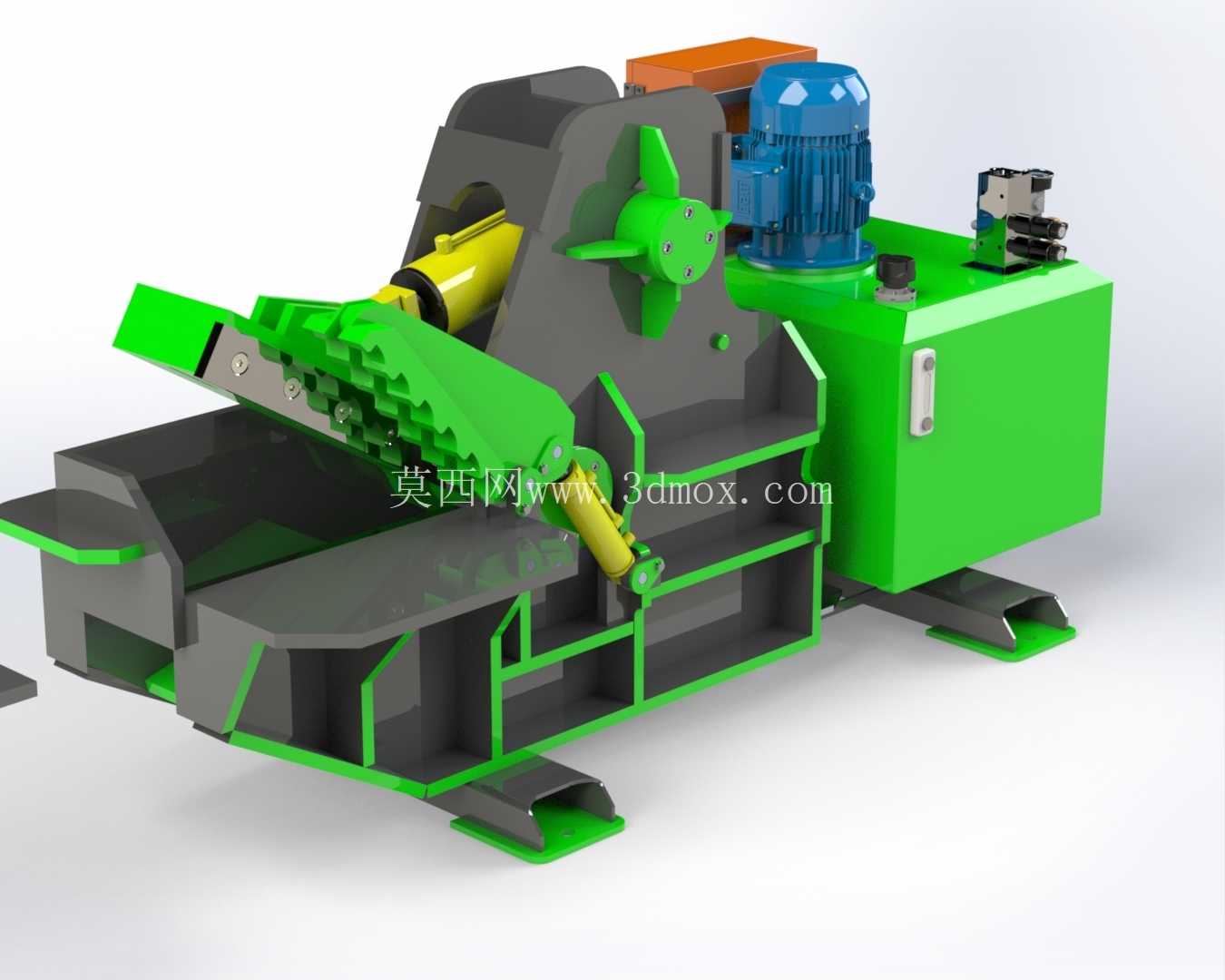

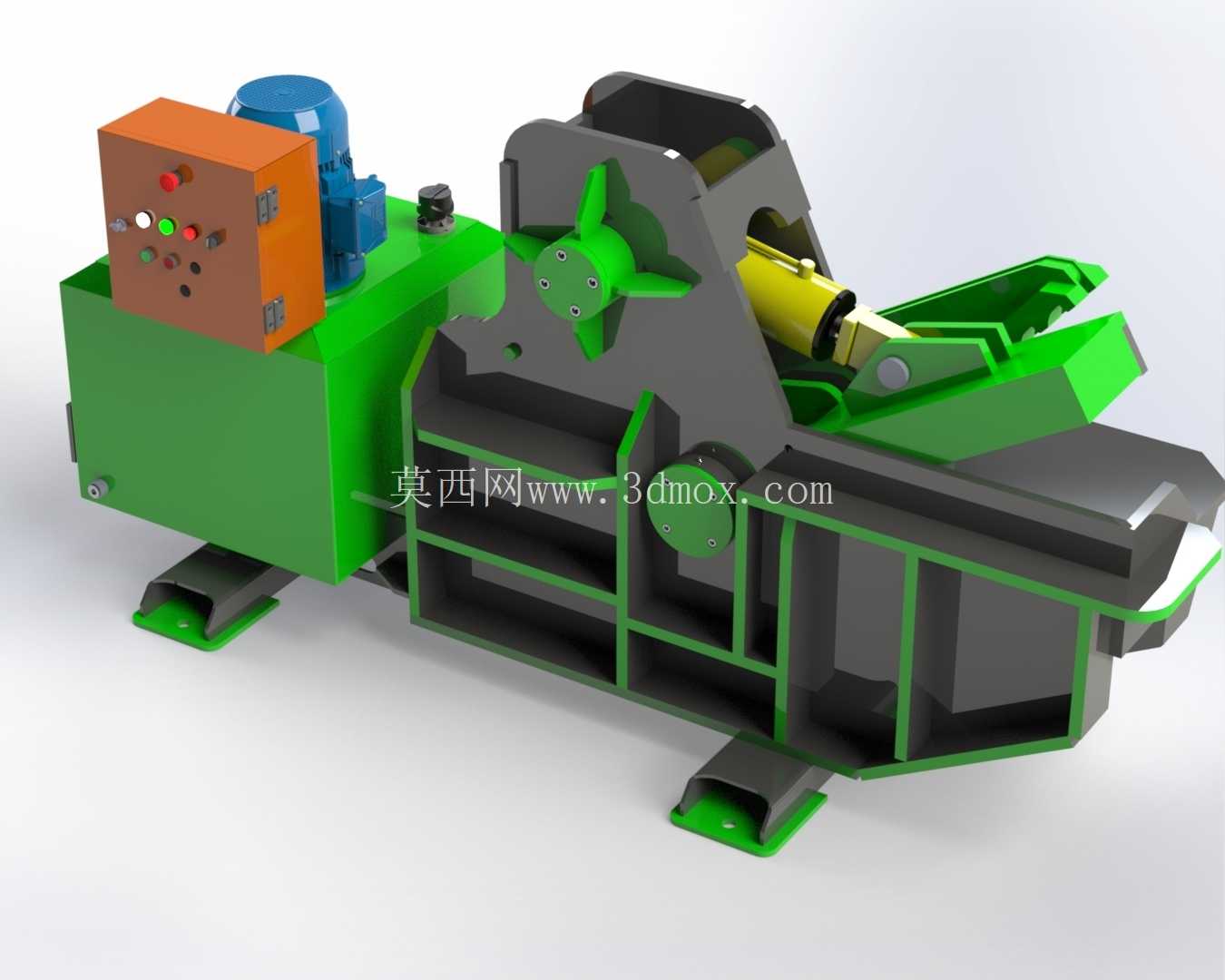

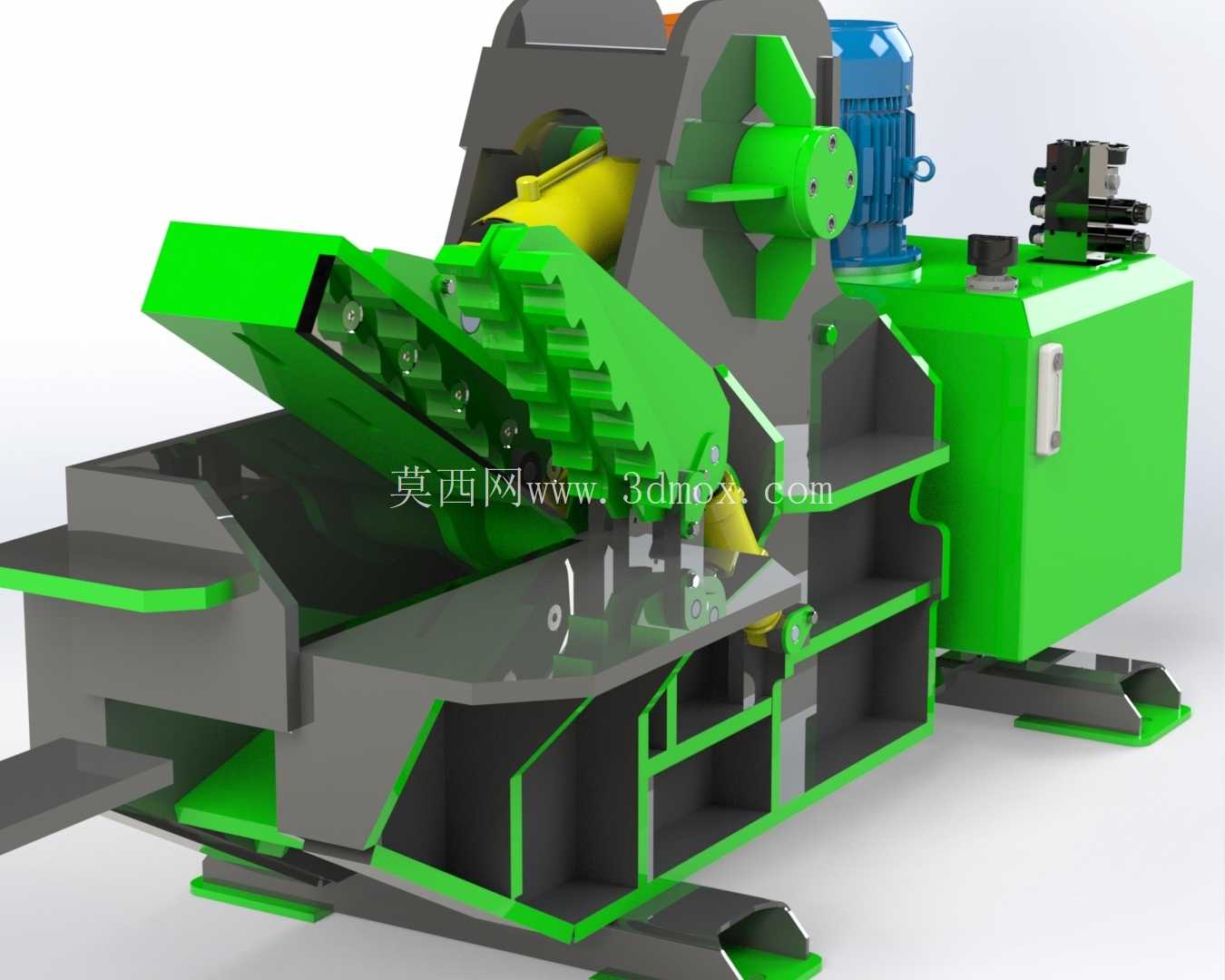

　　在废金属回收加工、报废汽车拆解、钢材边角料处理的生产现场，这类剪切设备是预处理环节的核心作业单元，区别于大型龙门剪的高占地与高投入，该类剪机更适配中小型回收站、机加工车间边角料集中处理点的灵活作业需求，无需复杂的地基预埋即可完成安装部署，转场作业也可通过叉车完成整体移位，适配分散式的废金属收储加工场景。从功能实现逻辑来看，设备核心由剪切执行机构、物料压紧机构、液压动力单元、机架承载结构四个部分组成，剪切动刀采用鳄鱼嘴式的摆臂结构，绕固定销轴做圆弧摆动完成剪切动作，相比直动式剪切结构，摆臂结构可以用更小的油缸推力实现更大的剪切力矩，针对65吨级的剪切力需求，油缸布置在摆臂中后段，利用力臂放大效应降低液压系统的工作压力，延长密封件与液压元件的使用寿命。

　　物料压紧机构布置在剪口进料侧，采用6吨压紧力的垂直下压油缸，在剪切动作启动前先将待剪物料牢牢压在进料台面上，避免剪切过程中物料翘起、滑移导致的刀口崩损、剪切断面不齐问题，尤其是处理圆钢、角钢这类易滚动的型材时，预压紧动作可以大幅提升剪切作业的安全性与切口质量。液压动力单元集成在设备机架的后侧平台上，将电机、柱塞泵、控制阀组、油箱整合为一体，无需额外铺设外部液压管路，减少了管路泄漏点与安装工作量，阀组采用集成块式设计，将压紧回路、剪切回路的控制阀整合在同一阀块上，缩短了油路响应路径，压紧与剪切动作的顺序逻辑通过液压阀内部阻尼实现互锁，无需额外的电气传感器即可完成“先压紧后剪切、剪切到位后自动抬刀、压头复位”的动作循环，降低了电气系统的故障概率，适配回收现场多粉尘、电压波动大的恶劣作业环境。

　　机架部分采用钢板焊接的箱型结构，剪切受力区域做了加厚筋板补强，所有焊缝在焊接后都做了去应力退火处理，避免长期承受冲击载荷出现焊缝开裂、机架变形问题，设备的安装底座自带三个可调支撑脚，可在不平整的硬化地面上快速调平，无需浇筑专用混凝土基础，进料台与剪口做了平滑过渡设计，待剪物料可以通过人工或者辅助推料装置直接送入剪口，作业时单人即可完成操作。从安装边界尺寸来看，设备整体长度控制在2.8米以内，宽度1.4米，高度1.6米，进料口开口高度可达380毫米，可剪切直径80毫米以内的圆钢、厚度20毫米以内的钢板、宽度不超过500毫米的型材废料，剪切频次可达每分钟8-12次，处理效率完全匹配中小型回收站的日处理需求。

　　设计过程中针对废钢剪切的冲击载荷特性，动刀与定刀都采用了可更换的合金刀具设计，刀具通过沉头螺栓固定在刀座上，刀刃磨损后可以快速拆卸更换或者修磨，无需整体更换刀架结构，降低了设备的后期维护成本；油缸的铰接点都采用了自润滑轴承，日常作业无需频繁加注润滑脂，适配回收现场维护条件有限的使用场景；油箱侧面设置了液位液温一体计，可直观观察液压油的液位与温度，避免缺油或者油温过高导致的液压系统故障，回油管路设置了高精度回油滤油器，可过滤剪切作业过程中混入液压油的金属碎屑，保护油泵与阀组的精密配合面。在实际应用中，该设备可以将杂乱的废钢边角料、报废钢结构件、废钢管型材剪切成符合电炉入料要求的规整料段，减少废钢运输过程中的空隙率，提升运输效率与钢厂回收结算价格，相比火焰切割方式，液压剪切无明火、无烟尘、无材料烧损，作业过程更安全环保，也符合当前废金属回收行业的环保作业要求。
