G1/4英寸液压系统压力测试点适配接头

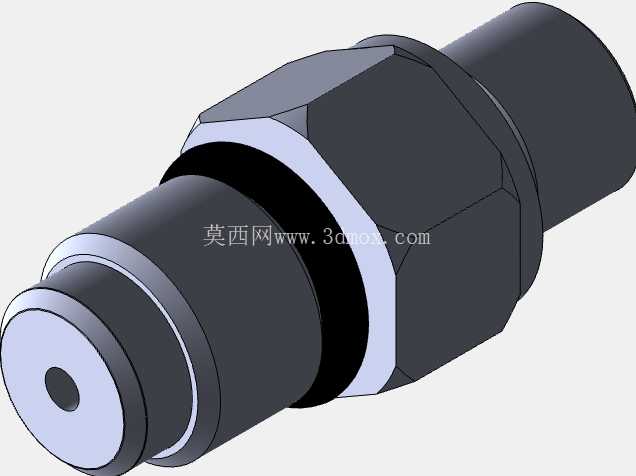

在液压系统的日常运维、故障排查与性能调试场景中，压力参数的精准采集是判断系统运行状态的核心依据，测压适配接头作为连接高压液压回路与检测诊断设备的标准接口部件，其结构可靠性、密封性能与操作便捷性直接影响压力检测的准确性与作业效率。这款G1/4规格的测压适配接头，采用公母对接的通用接口形式，连接螺纹符合ISO 228/BS 2779标准，可适配绝大多数常规英制公制通用的测压管路，额定工作压力覆盖700bar区间，能够满足中高压液压回路的测压连接需求。

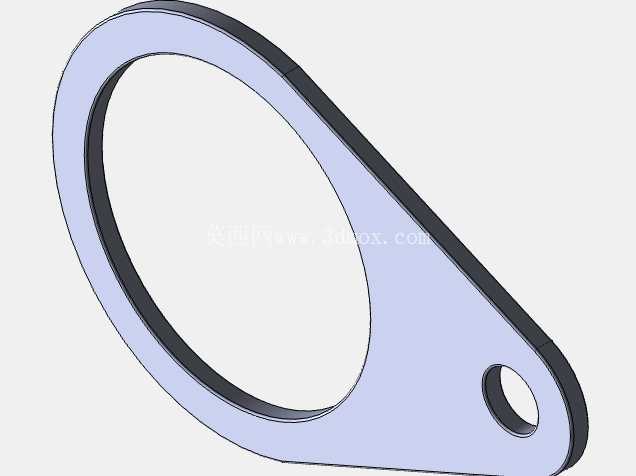

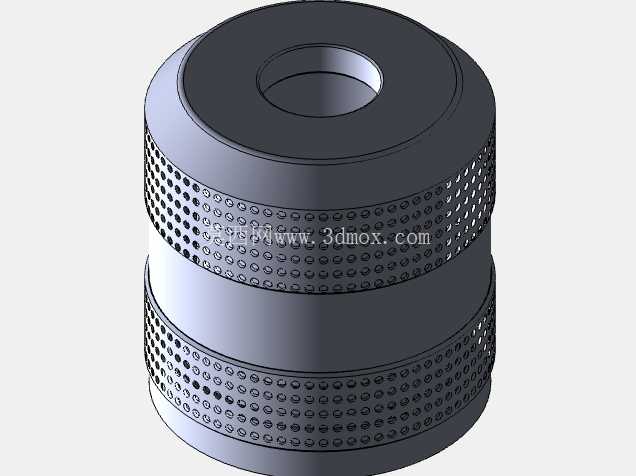

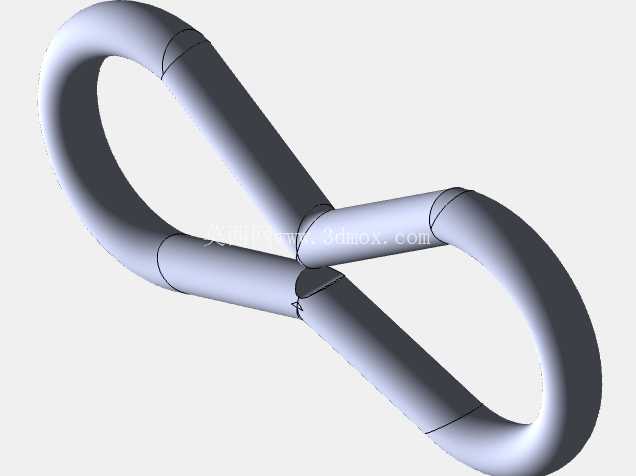

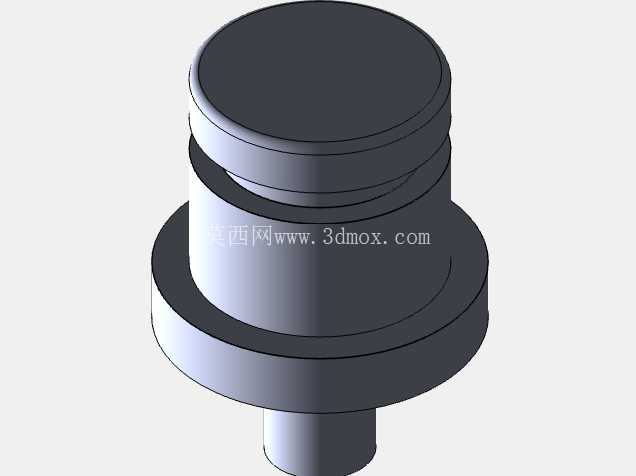

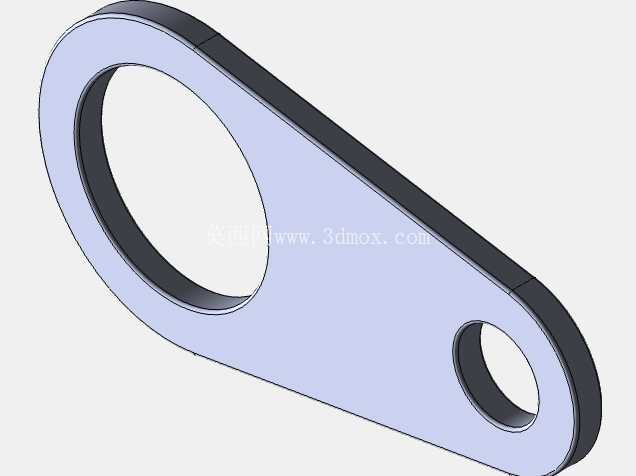

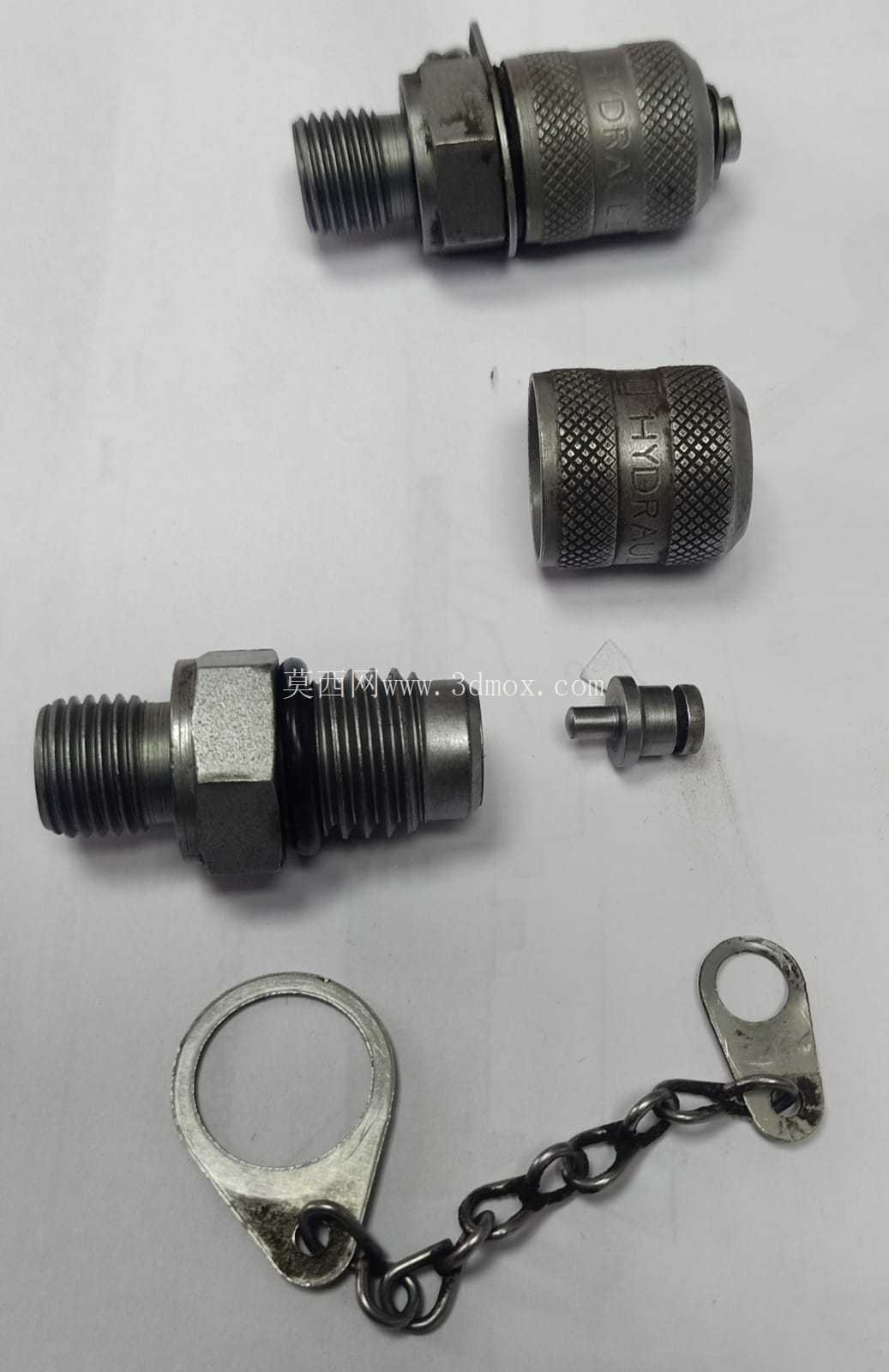

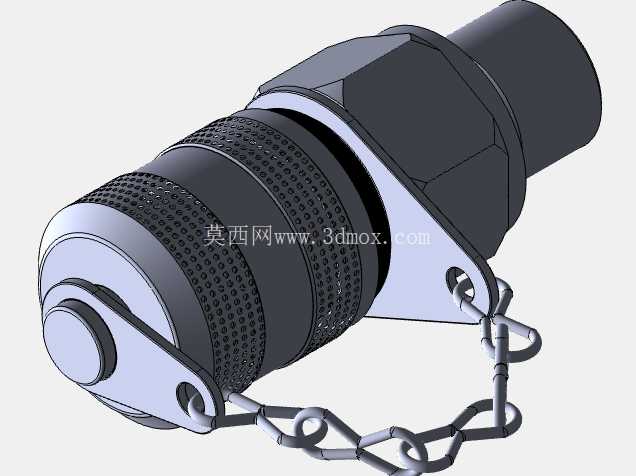

从结构设计逻辑来看，接头主体采用金属材质加工，外部设置滚花纹理的操作段，方便现场操作人员无需额外工具即可完成手动拧紧操作，端部配套的金属防尘链与防护堵头，可在非测压状态下封堵接口，避免施工现场的粉尘、金属碎屑、油污等杂质进入测压通道，造成后续检测设备堵塞或测量值偏差。接头内部的密封结构根据应用场景差异分为不同配置，常规金属密封版本采用铜、不锈钢材质密封面，可耐受最高1000bar的冲击压力，适用环境温度覆盖-40℃至120℃区间，适合在露天工程机械、重型液压设备的外露管路点位安装；橡胶密封版本采用NBR、FKM、EPDM等不同材质的密封件，可根据液压油介质类型、工作温度区间灵活选配，最高耐受温度可达300℃，密封灵活性更强，适合在固定安装的工业液压站、机床液压系统中使用；混合密封版本结合金属密封的耐压特性与橡胶密封的高适配性，额定工作压力可达700bar，适用温度区间为-20℃至150℃，兼顾耐压能力与安装容错性，是现场改造、临时测压点位的常用选型。

针对不同的现场使用需求，该接头衍生出多种功能变体：带排气阀结构的版本可在连接测压设备前排出接口处的残留空气，避免空气混入造成的压力测量波动，适合高精度压力检测场景；带颗粒过滤结构的版本内置100微米级滤网，可阻挡管路内的杂质进入精密检测仪表，保护压力传感器、压力表等贵重检测设备，适合油液清洁度一般的老旧液压系统测压使用；带隔热结构的版本采用隔热衬层隔绝管路高温传导，可在高温液压回路中使用，避免高温损坏检测设备的电子元器件。接头的外形尺寸根据功能不同有所区分，标准测试连接器为直式或90°角式结构，长度在40-60毫米区间，适合安装空间充裕的常规管路点位；精密测试型带压力均衡室与过滤器段，长度在60-80毫米区间，需要预留足够的轴向安装空间；高压增强型采用特殊材料与加厚壁体设计，长度在50-70毫米区间，径向尺寸略大于标准型，安装时需注意周边管路的干涉边界。

在实际安装使用过程中，该类接头通常预先焊接或螺纹连接在液压回路的关键压力测点位置，如泵出口、阀组前后、执行机构进出油口等点位，日常运行时通过防护堵头封堵，需要检测压力时只需拧下堵头，快速连接测压软管或压力表即可完成检测，无需停机拆解管路，大幅降低了现场测压作业的工作量与液压油泄漏风险。接头的连接端面采用标准锥面密封结构，拧紧时只需施加常规手动扭矩即可实现可靠密封，避免过度拧紧造成的螺纹损伤或密封面变形，配套的金属链条可将防护堵头始终连接在接头本体上，防止现场作业时堵头遗失，适配长期户外、高空等复杂作业场景的使用需求。
