车载斗式高空作业平台臂架结构设计

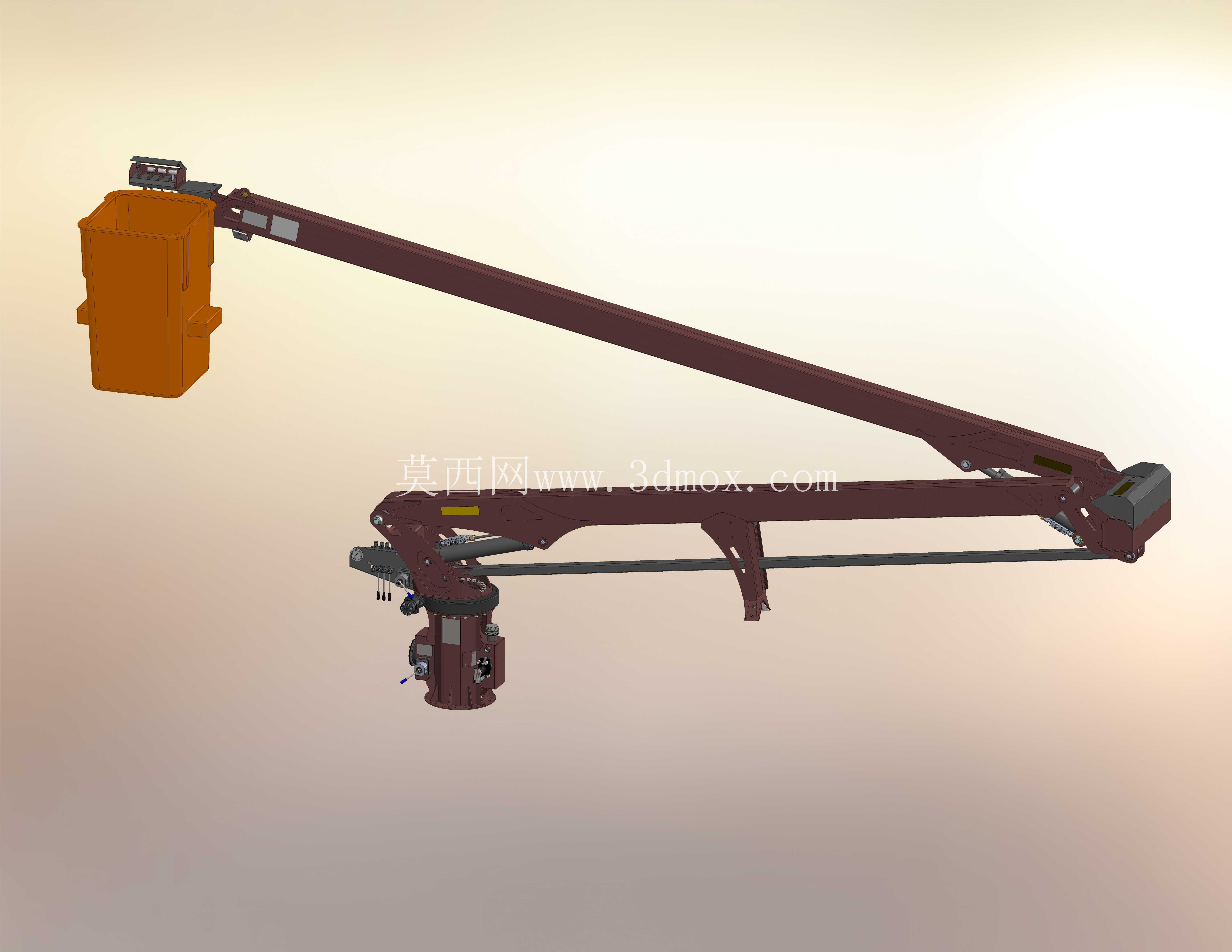

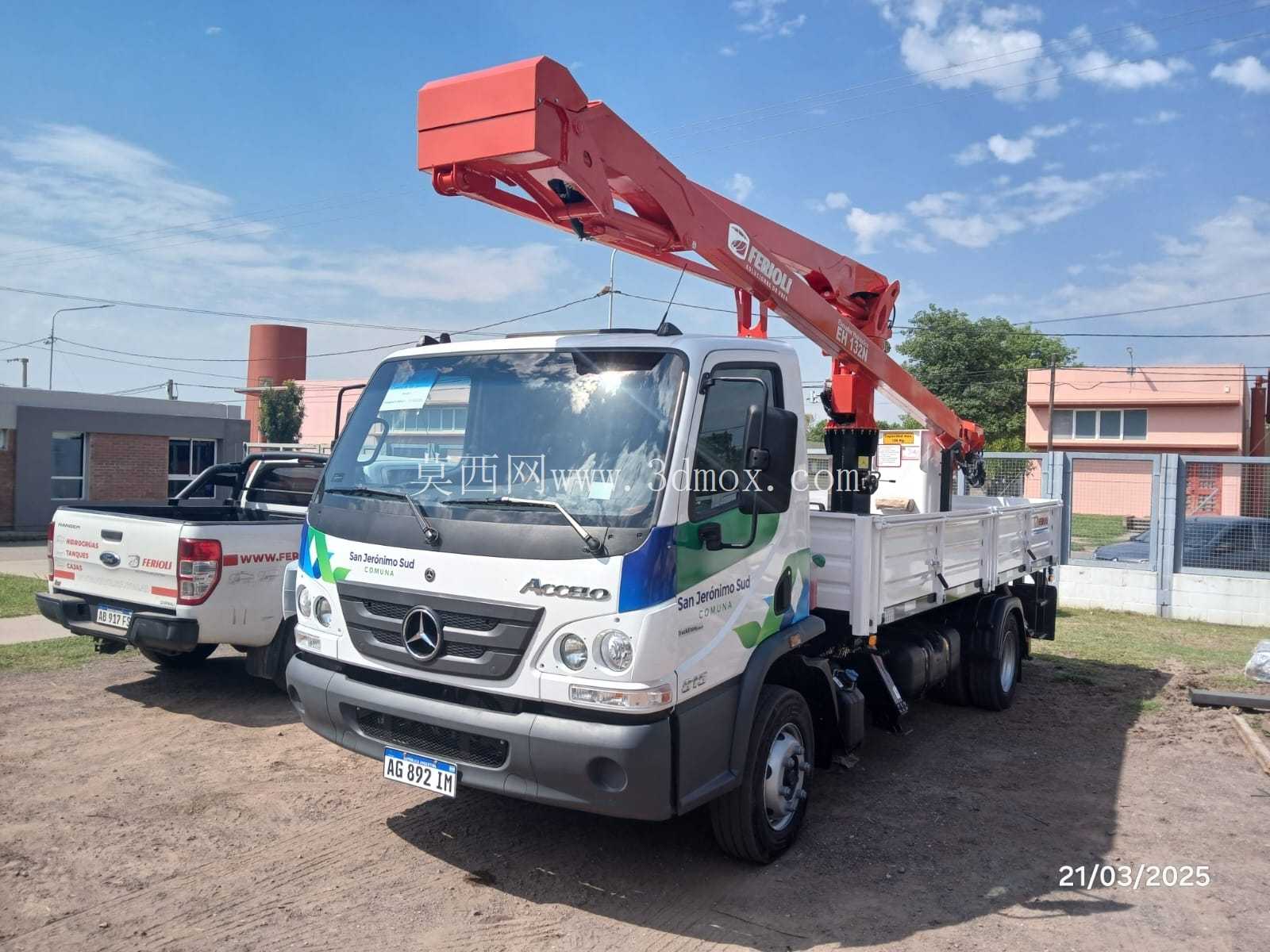

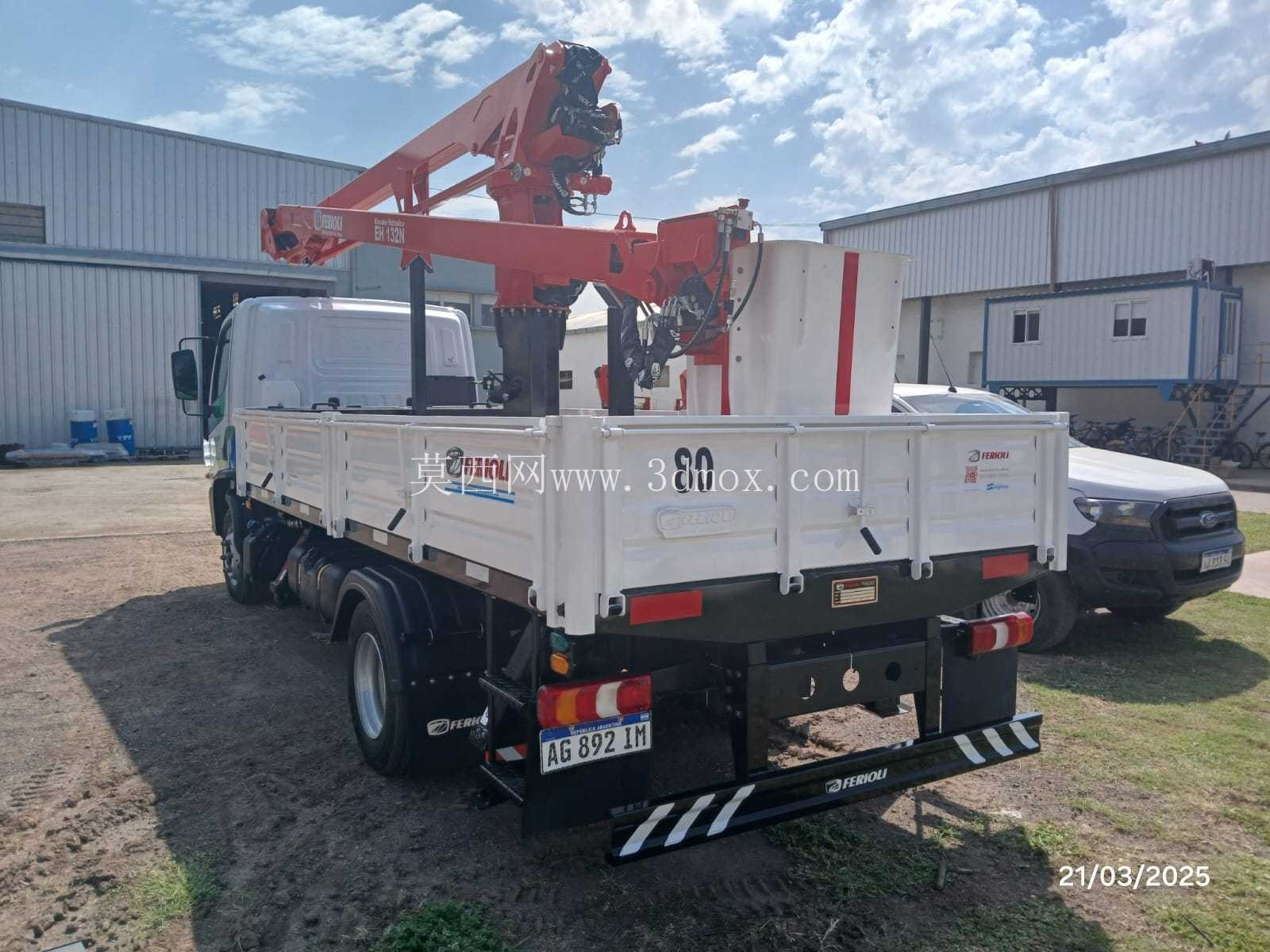

　　这套车载式高空作业平台的三维结构，核心围绕市政公共服务、建筑外立面施工、户外设施安装这类需要临时高位作业的场景做适配，区别于固定式升降设备，它依托卡车底盘实现转场机动，不需要额外的拖运设备就能快速抵达作业点位，在老城区管网维护、路灯检修、户外广告牌拆装这类零散作业场景里，能省去大量设备转运、场地搭建的准备时间。从结构组成来看，整套设备分为底盘连接基座、多节伸缩动臂、末端载人作业斗三个核心部分，基座部分做了回转支承结构设计，能够实现360度全方向回转，作业时不需要反复挪动车辆位置，就能覆盖车辆周边环形范围内的高位作业点，适配狭窄街巷里无法多次调整车位的作业环境。

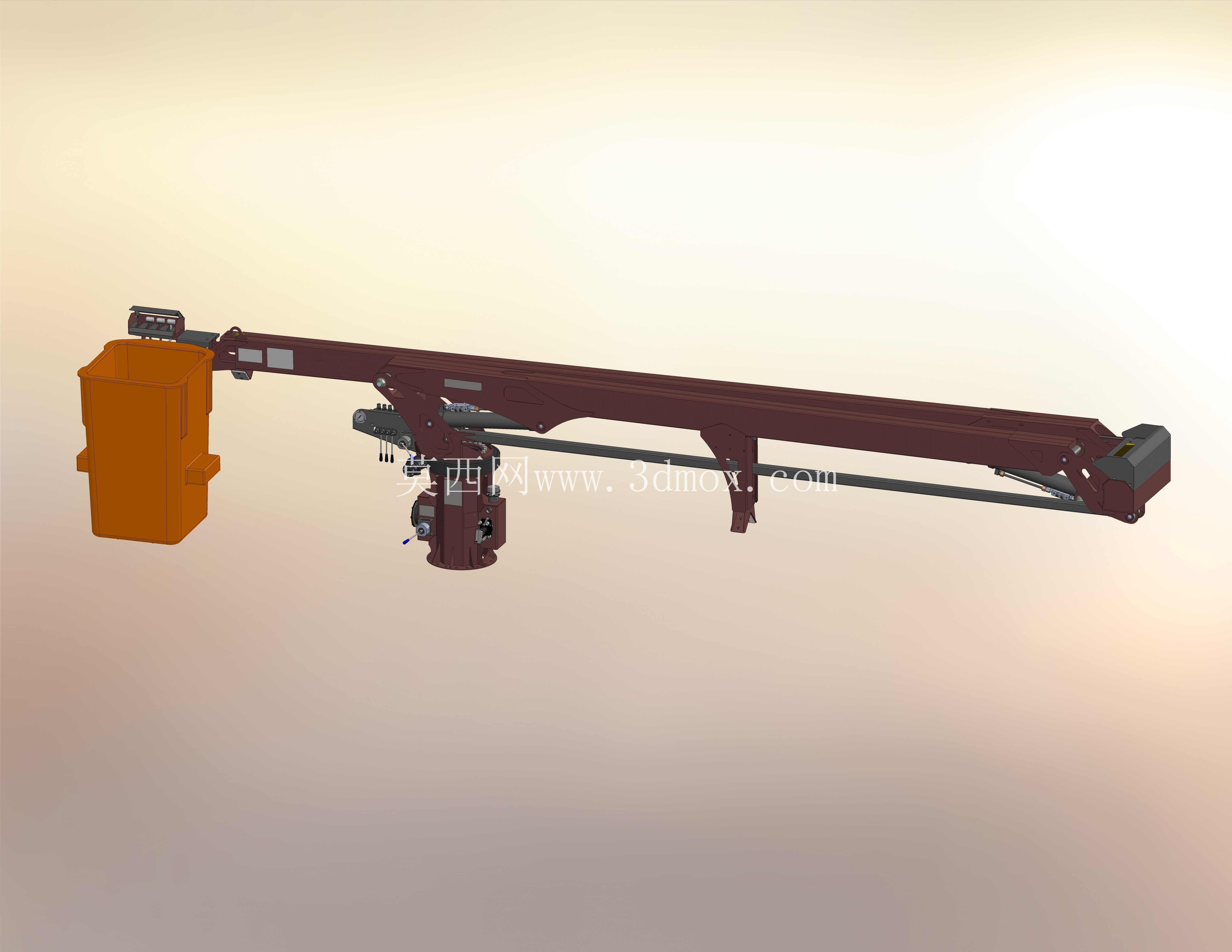

　　动臂部分采用了箱型伸缩臂结构，内部嵌套液压伸缩油缸，臂节之间设置了耐磨滑块做导向支撑，伸出过程中能保持足够的结构刚度，避免末端作业斗出现过大的晃动量，保障站在作业斗内的操作人员安全；臂架的变幅动作依靠基座与臂架根部铰接的液压油缸驱动，变幅角度覆盖从水平收纳状态到接近垂直举升状态的区间，能够根据作业点的高度、水平距离灵活调整臂架姿态，既可以贴近建筑立面做近距离作业，也能跨越地面障碍物比如绿化带、围挡，抵达障碍物后方的作业点位。末端的作业斗采用了围栏式结构，预留了工具放置的空间，斗体与臂架末端的连接位置设置了调平机构，不管臂架处于什么变幅角度、伸缩长度，作业斗始终保持水平状态，避免斗内人员、工具出现倾斜滑落的风险。设计过程中首先考虑的是车载安装的边界约束，整套臂架收纳状态下的长度、高度都控制在卡车底盘的载货空间范围内，不会超出车身外廓，满足道路行驶的尺寸要求；基座的连接点位完全匹配常规卡车底盘的大梁安装孔位，不需要对底盘做大规模的切割改装，降低改装成本与合规风险。液压管路的布置沿着臂架内侧的走线槽排布，既避免臂架伸缩过程中管路被挤压磨损，也能让外观更规整，减少户外作业时树枝、线缆勾挂管路的风险。

　　从功能特性来看，这套设备的升降动作全部采用液压驱动，相比机械传动结构，液压驱动的过载保护能力更强，当作业斗内负载超过额定值时，液压系统能通过溢流阀自动卸荷，避免结构过载出现断裂风险；操作位置既可以在基座旁的地面操作位控制，也能在作业斗内由操作人员自行控制，方便作业过程中根据实际需求微调臂架位置，不需要地面人员反复配合调整。在实际使用场景里，这类设备相比脚手架登高的方式，不需要提前搭建作业平台，单台设备配1-2名操作人员就能完成全部作业流程，对于工期短、作业点分散的项目，作业效率能提升数倍；相比大型高空作业车，这套结构的整体重量更轻，对底盘的载重要求更低，窄体轻卡底盘就能搭载，能够进入宽度有限的小区内部、乡村道路开展作业。

　　结构设计时还考虑了维护便利性，所有的液压油缸铰接点、回转支承位置都预留了润滑脂加注口，日常维护时不需要拆解结构就能完成保养；臂架的滑块磨损后，可以通过侧面的调整螺栓补偿磨损量，延长臂架的使用寿命，不需要整体更换臂节。安装边界方面，基座的固定采用了U型螺栓配合压板的方式与卡车大梁连接，安装时不需要在大梁上焊接结构，避免焊接应力影响大梁的结构强度，符合车辆改装的相关规范；整套设备的重心在收纳状态下完全落在卡车底盘的轮距、轴距范围内，行驶过程中不会出现重心偏移导致的行驶稳定性问题，作业时可以伸出底盘两侧的液压支腿，将整车支撑起来，抵消臂架伸出后的倾覆力矩，支腿的支撑盘做了加大设计，在松软的泥地、草坪上作业时，能降低对地压强，避免支腿下陷引发倾覆风险。
