五百公斤载荷移动式龙门吊运升降设备

这款龙门式吊运设备的设计初衷，是解决中小吨位物料在无固定天车的作业场景下的垂直转运与短距离移位需求，常见于机加工车间的重型工件上下料、模具维修工位的模仁吊装转运、仓储区域的重型货堆码垛、小型装配线的部件定点吊装等场景，尤其适配厂房层高有限、无法安装固定桥式起重机，或是需要在多个作业点位间灵活切换吊装工位的使用环境，相比固定安装的起重设备，它无需预埋基础、不占用厂房顶部承重结构，落地即可投入使用，转场时可通过底部框架的预留结构配合叉车完成整体移位，适配多工位轮换的作业需求。

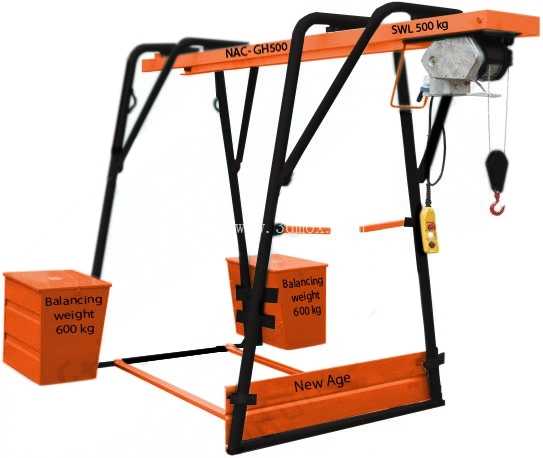

从结构设计逻辑来看，设备采用双斜支腿门式框架作为核心承载结构，两侧支腿采用向外倾斜的三角稳定构型，底部通过前后两道横向底梁连接成整体落地框架，这种构型相比垂直支腿的龙门架，能在相同自重下获得更大的抗倾覆力矩，支腿与顶部主梁的连接节点采用加强筋板加固，避免起吊额定载荷时节点处出现应力集中导致的结构变形。顶部主梁采用箱型截面设计，相比同重量的H型钢截面，箱型梁的抗扭性能更优，能承受电动葫芦沿主梁横向移动时产生的偏载力矩，主梁上标注的SWL500kg为额定安全工作载荷，设计时按照1.25倍的动载系数、1.5倍的静载系数完成强度校核，确保起吊过程中主梁的下挠量控制在跨度的1/1000以内，避免葫芦运行时出现卡滞。

设备的平衡设计是核心亮点之一，两侧底梁上分别配置了600kg的固定式平衡配重块，配重块采用铸铁浇筑成型，通过螺栓与底梁刚性连接，当吊钩起吊额定载荷并运行至主梁端部极限位置时，配重产生的抗倾覆力矩能覆盖吊重产生的倾覆力矩的1.4倍以上，无需额外在地面打膨胀螺栓固定设备，完全依靠自重与配重即可保持整机稳定性，这一设计大幅降低了设备的安装门槛，只要是平整的水泥硬化地面即可放置使用，不会对地面造成永久性破坏。

起升机构采用标配的钢丝绳电动葫芦，沿主梁下翼缘的轨道横向运行，覆盖主梁全长的作业范围，葫芦的起升高度根据常规车间作业需求设计，可满足从地面到2.8米高度范围内的物料升降需求，操作端采用悬挂式按钮盒，操作人员可在距离吊重1米左右的安全距离完成起升、下降、葫芦横移的全部操作，按钮盒上设置了紧急停止按钮，遇到突发状况可一键切断起升动力，避免安全事故。吊钩配备了弹簧式防脱卡扣，防止吊装带或钢丝绳在起吊过程中从吊钩内滑脱。

从安装边界来看，设备的整体宽度控制在2.2米以内，总高度控制在3米以内，底部框架的纵深为1.8米，只要作业区域预留出3米见方的平整硬化地面，即可完成设备的放置与使用，不需要额外的安装空间，设备的总重控制在1.5吨左右，普通3吨叉车即可完成整体转场搬运。主梁端部设置了硬限位块，防止电动葫芦运行至主梁端部时脱轨，电气线路采用穿管布线，所有线缆都沿支腿内侧的走线槽固定，避免作业过程中被吊物刮蹭造成线路破损。

在实际使用过程中，这款设备可适配多种吊装辅具，比如搭配钢板吊钳完成钢板的垂直吊运，搭配吊装带完成异形工件的吊装，搭配专用吊具完成模具的开合模作业，相比悬臂吊，它的作业覆盖范围是整个主梁下方的矩形区域，没有作业死角，相比移动式小吊机，它的横向移动范围更大，不需要频繁调整设备位置就能完成一个工位内的多点吊装作业。结构设计时充分考虑了日常维护的便利性，电动葫芦的润滑点、钢丝绳的检查位置都设置在人员站立即可触及的高度，不需要登高就能完成日常点检作业，配重块采用模块化设计，如果后续需要调整额定起重量，可通过增减配重块的方式快速调整，不需要对主体框架进行改动。设备的表面采用橘红色工程防锈漆喷涂，在车间环境下辨识度高，所有的钢结构焊缝都做了打磨处理，避免应力集中，关键连接螺栓都采用8.8级高强度螺栓，配备防松垫圈，防止长期使用过程中螺栓松动影响结构安全。
