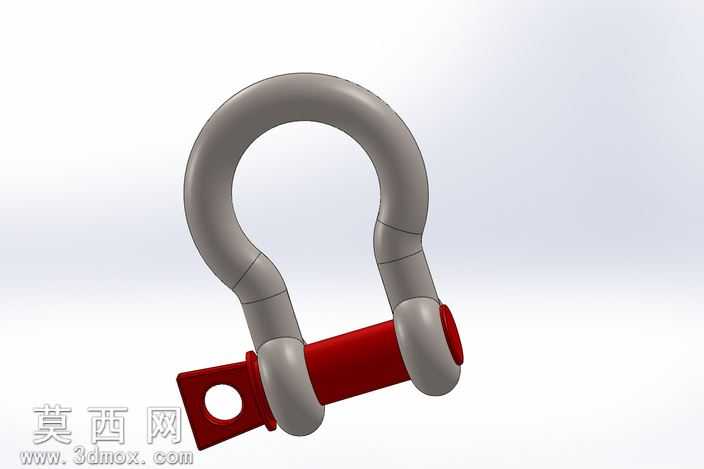

起重用弓型带销克罗斯比卸扣三维设计

本模型为起重作业场景专用的克罗斯比弓型卸扣，采用三维参数化建模方式完成全结构构建，建模过程严格遵循起重卸扣的实际尺寸规范，还原了产品从0.33吨到55吨全吨位覆盖的结构比例特征。建模阶段首先绘制卸扣主体的环形弯弧轮廓草图，通过扫掠特征生成U型弓架的基础实体，对弓架两端的销孔位置进行同轴度约束，确保后续插销装配的配合精度；插销部分采用拉伸与旋转组合特征构建，还原了销头的扁位定位结构与端部的限位凸台，同时对销身与弓架销孔的配合面设置合理的装配间隙，模拟真实产品的活动装配关系。材质渲染阶段针对不同部件匹配对应工业材质属性，弓架部分赋予高强度合金结构钢材质，添加细微的锻造表面纹理与哑光金属质感，还原锻件表面的均匀磨砂效果；插销部分采用红色防锈涂装材质，模拟工业起重配件的安全标识色涂装效果，表面添加轻微的漆面光泽与细微的使用磨损痕迹，提升模型的真实感。结构设计上充分还原克罗斯比卸扣的力学承载特征，弓架的弯弧过渡位置采用大圆角平滑处理，避免应力集中问题，插销与弓架的接触位置做了贴合面优化，确保受力时载荷均匀分布；模型同时还原了卸扣销头的保险孔结构，可匹配保险销使用防止作业过程中插销滑脱，完全符合起重吊具的安全设计要求。整体建模过程严格遵循机械设计的装配逻辑，各部件的约束关系完整，可直接用于起重索具的装配模拟、工程演示、产品展示等场景，模型结构无破面、无冗余特征，各部件可单独拆分编辑，方便后续根据不同吨位需求调整尺寸参数，适配不同的起重载荷设计场景。
