可参数配置的标准滚动球轴承结构设计

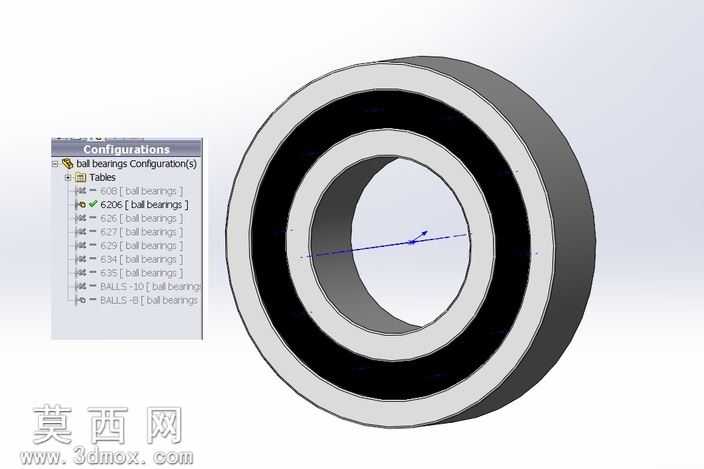

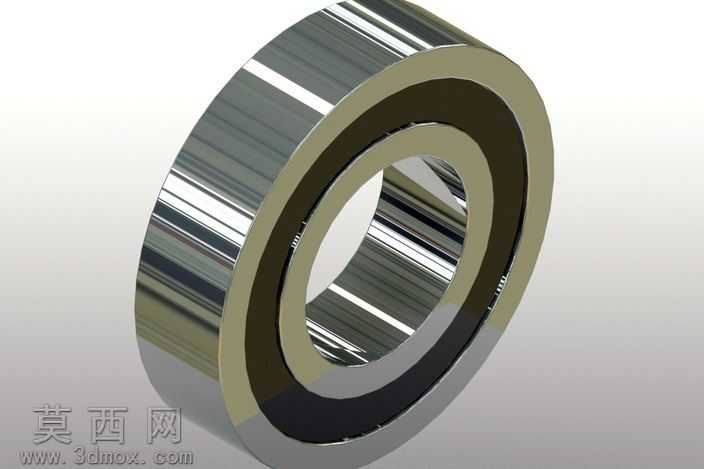

本作品为通用标准滚动球轴承的参数化三维设计模型，建模过程依托三维设计软件完成，整体采用全参数关联的设计逻辑搭建，可通过修改设计表内的对应参数，快速生成不同规格的同类型轴承模型，适配不同场景的机械设计调用需求。模型整体结构严格遵循滚动球轴承的通用设计规范，完整还原了轴承的四大核心组成部分：外圈、内圈、滚动钢球以及保持架结构，同时预留了防尘密封结构的可选配置模块，可根据实际使用需求选择是否加装两侧的防尘护罩，满足开式、闭式轴承的不同使用场景要求。材质渲染阶段针对不同部件的实际工业材质做了区分处理：内圈与外圈采用高碳铬轴承钢的金属材质表现，还原了轴承钢经精密磨削加工后的高光亮面金属质感，表面反射效果贴合实际机加工后的金属表面特性；滚动钢球采用更高精度的抛光金属材质，表现出钢球表面的高反光、低粗糙度的镜面效果；保持架部分采用常规冲压钢保持架的哑光金属质感，与内外圈的亮面金属形成明确的视觉区分；可选配的防尘护罩则采用冷轧钢板冲压件的半哑光金属质感，同时可根据需求替换为橡胶密封件的材质表现。结构设计上，各部件之间保留了符合实际装配要求的合理间隙，滚动体与内外圈滚道的接触关系完全符合轴承的实际运动逻辑，可直接用于后续的装配干涉检查、运动仿真模拟等设计环节。设计思路围绕通用机械设计的复用需求展开，摒弃了单一固定规格的建模方式，将轴承的内径、外径、装配宽度、滚动球直径、滚动体数量、防尘护罩的有无等核心尺寸与结构特征全部纳入参数化配置体系，使用者无需重新建模，仅通过调整参数表内的对应数值，即可快速得到符合自身设计需求的轴承规格，大幅提升机械设计过程中标准件调用的效率，避免重复建模带来的时间损耗，模型的结构精度完全满足工业设计层面的装配、出图、仿真等各类使用需求。
