胶合板激光切割拼装六轮拖车结构

　　这款拼装式六轮拖车，核心适配桌面级激光切割加工场景，采用3.3mm厚度胶合板作为主体加工材料，无需额外金属紧固件即可完成整体装配，主要用于小型物料的短途转运、桌面级演示模型制作，或是作为小型行走平台的承载基体使用。从结构设计逻辑来看，整体采用互锁榫卯拼接思路，所有板材拼接位置都设计了对应的卡接槽与凸榫，加工完成后仅需在关节配合位置插入直径3mm的圆木棍作为定位销轴，再配合粘接剂即可完成所有部件的固定，全程不需要复杂的工装夹具辅助，普通操作人员参照板材的拼接对位标记即可完成组装，装配容错率较高，即使是没有机械装配经验的使用者也能快速完成成品搭建。

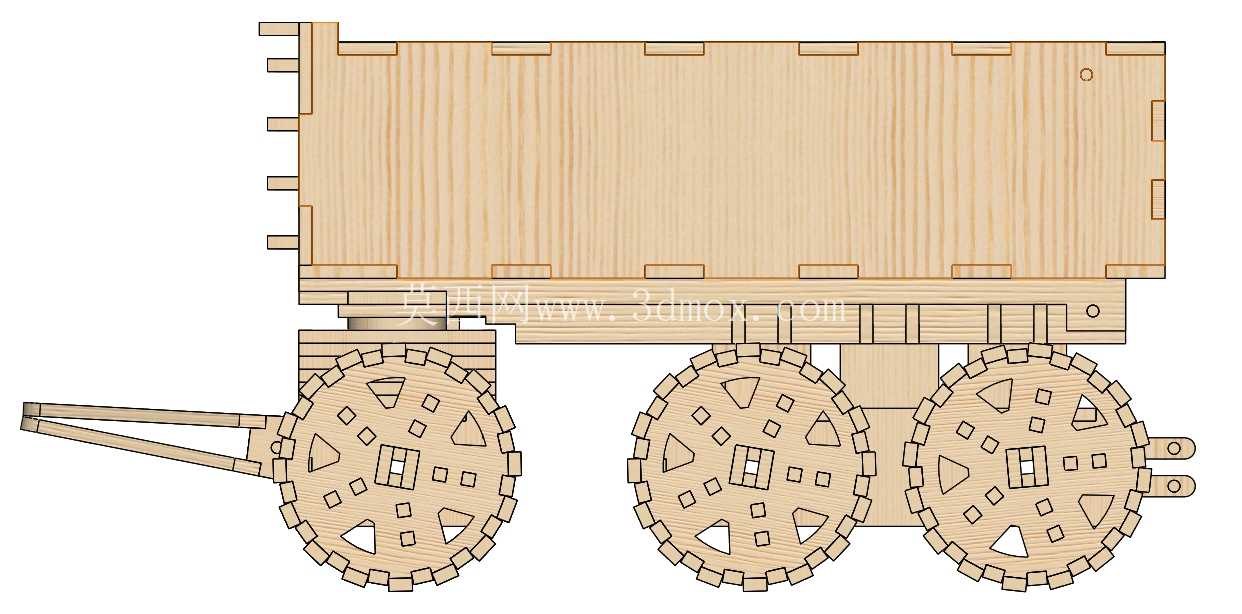

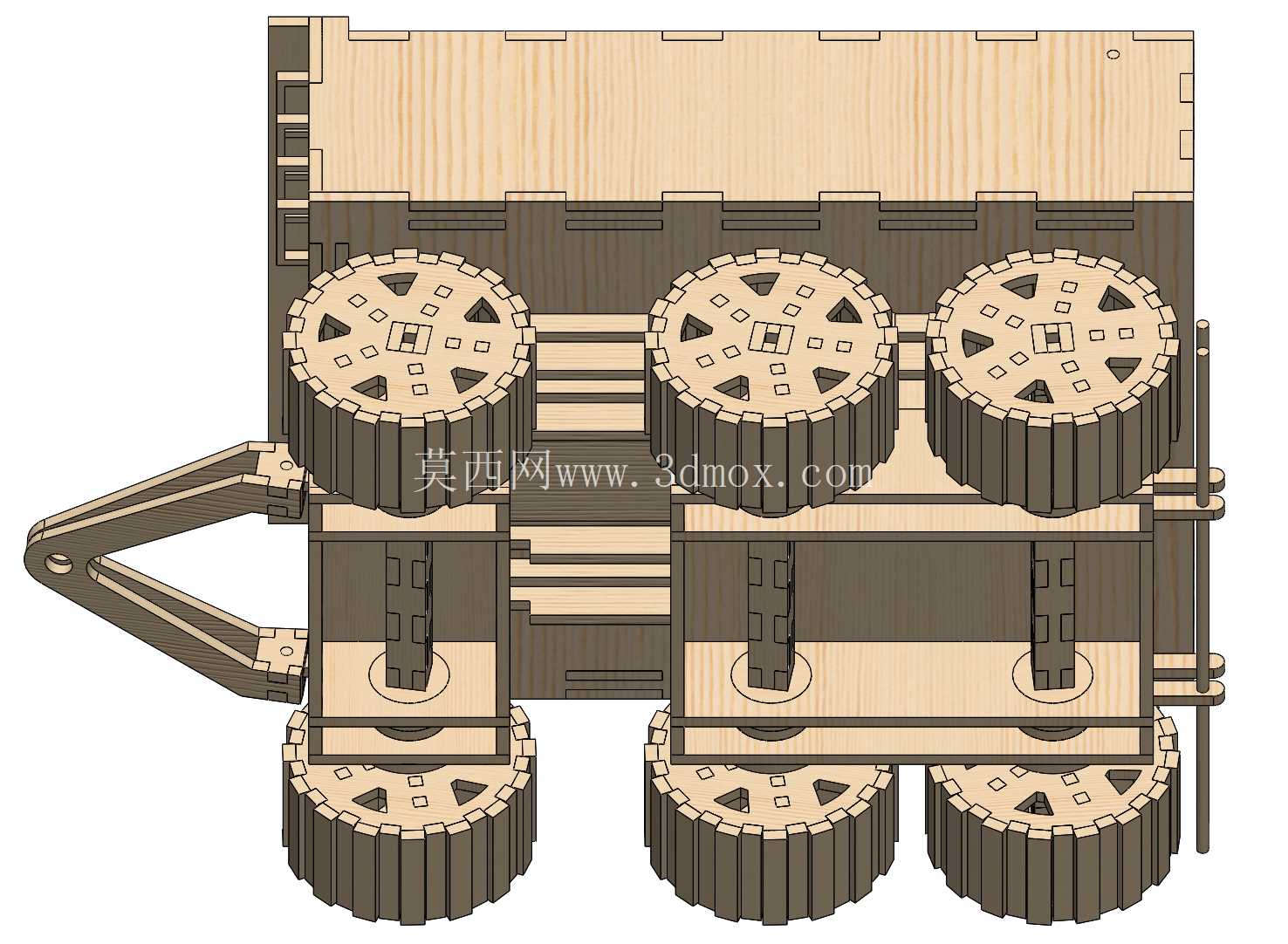

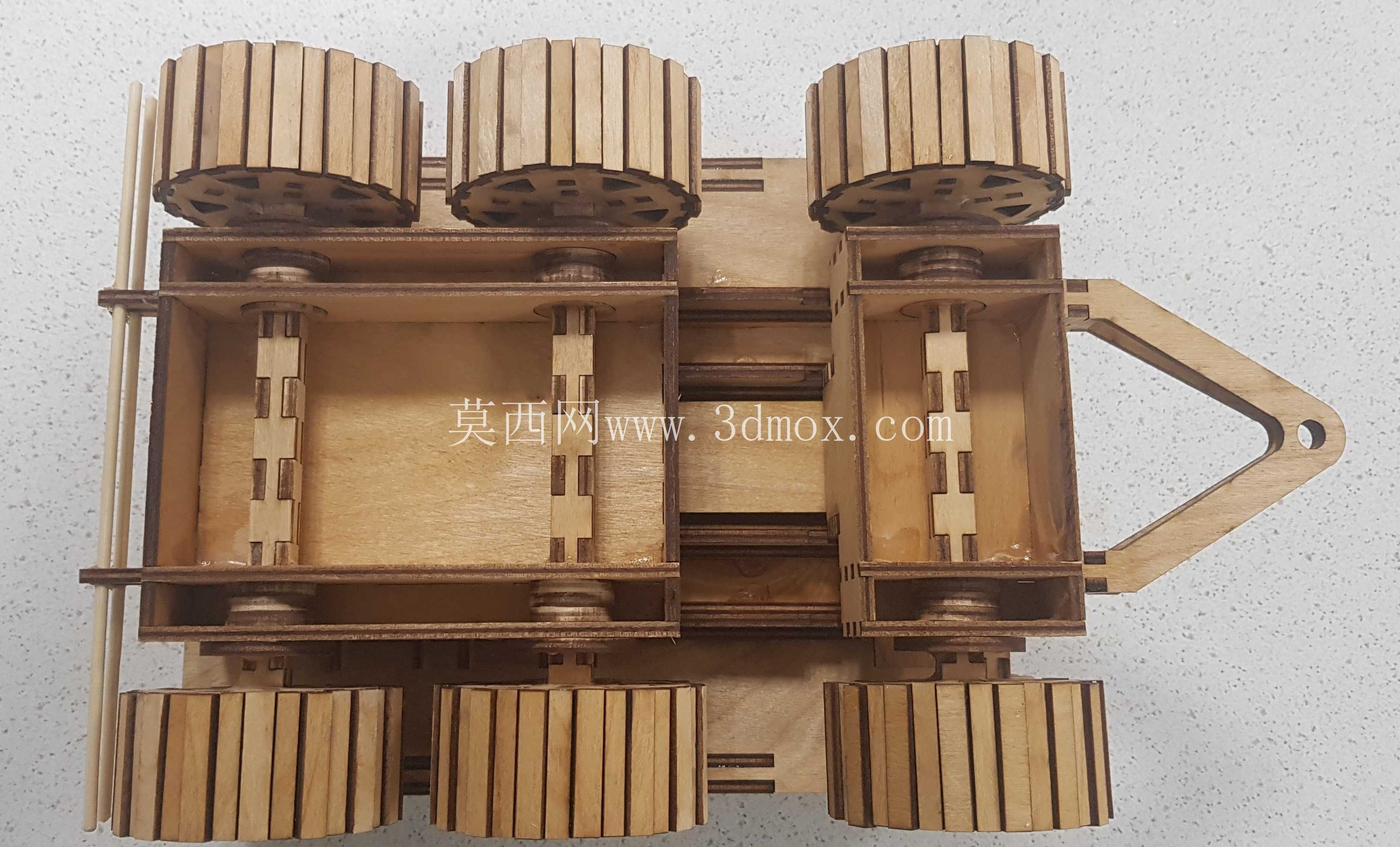

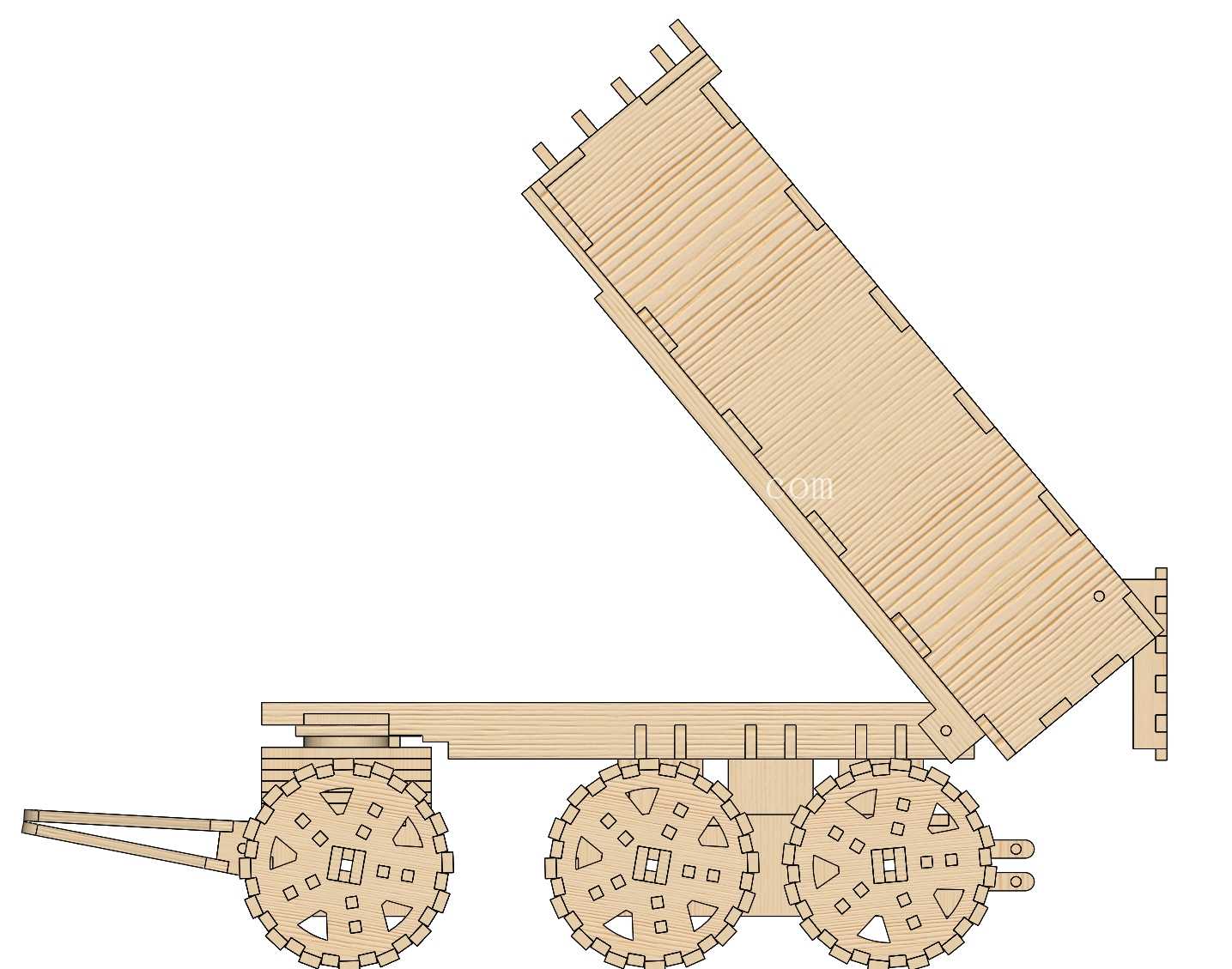

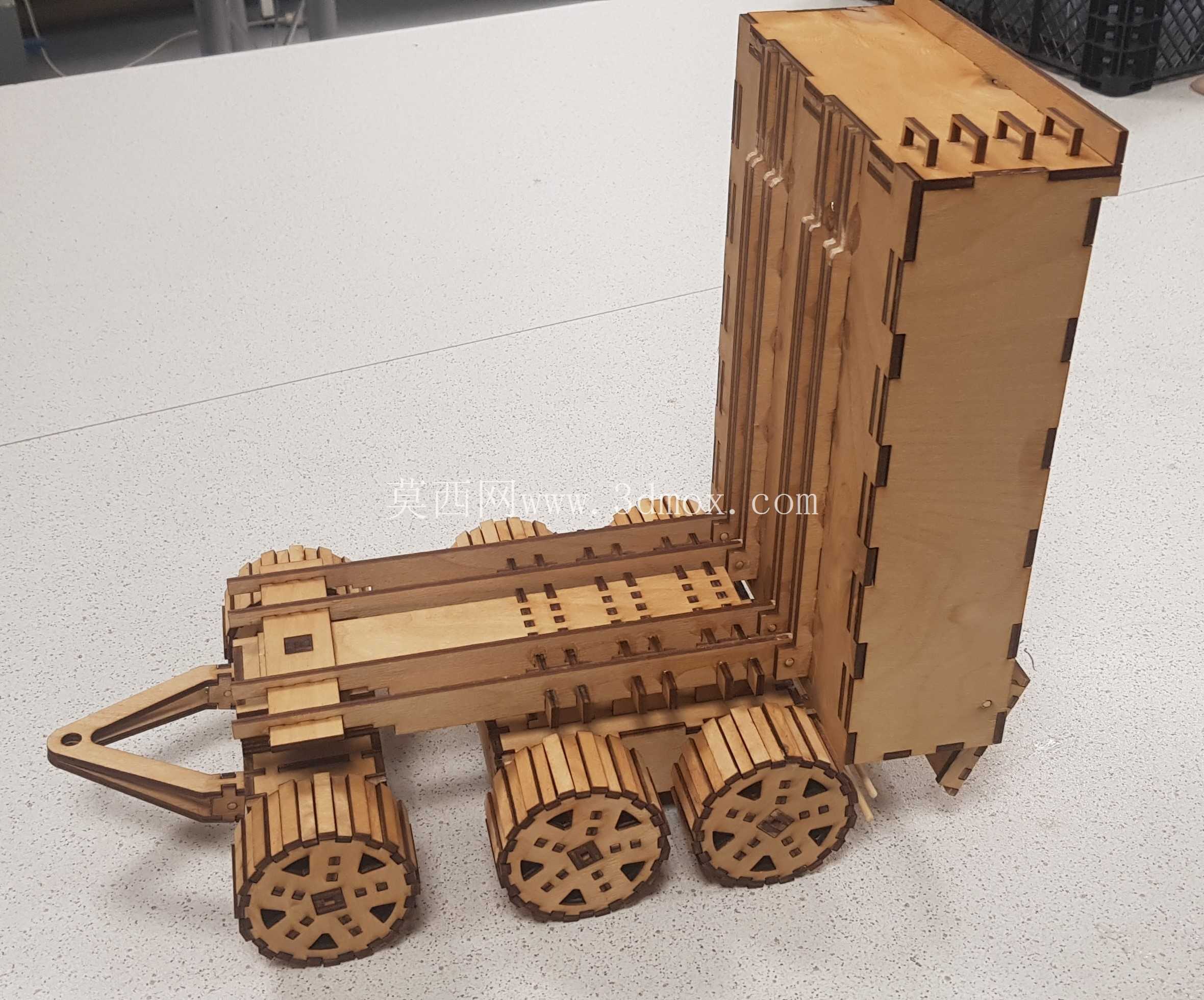

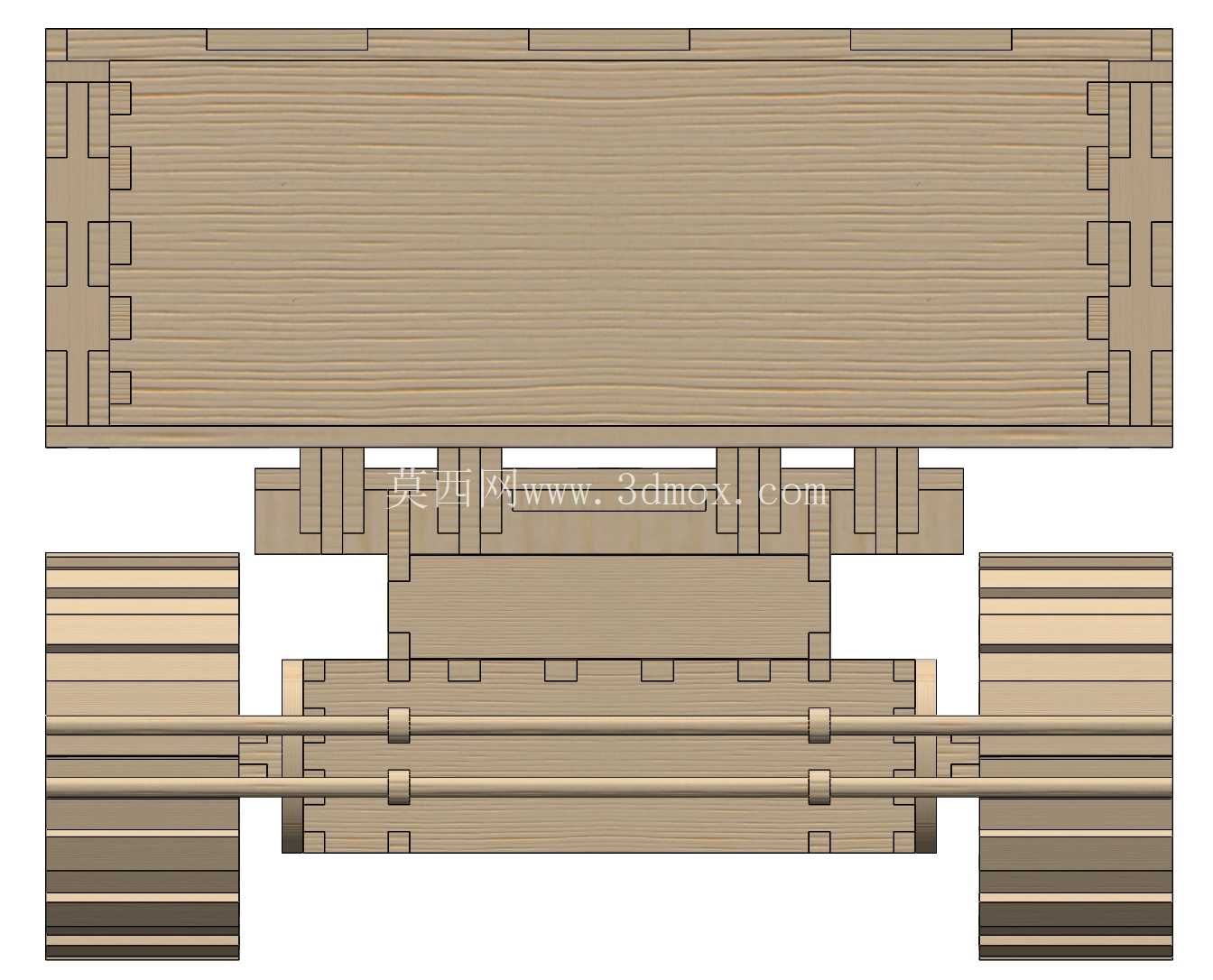

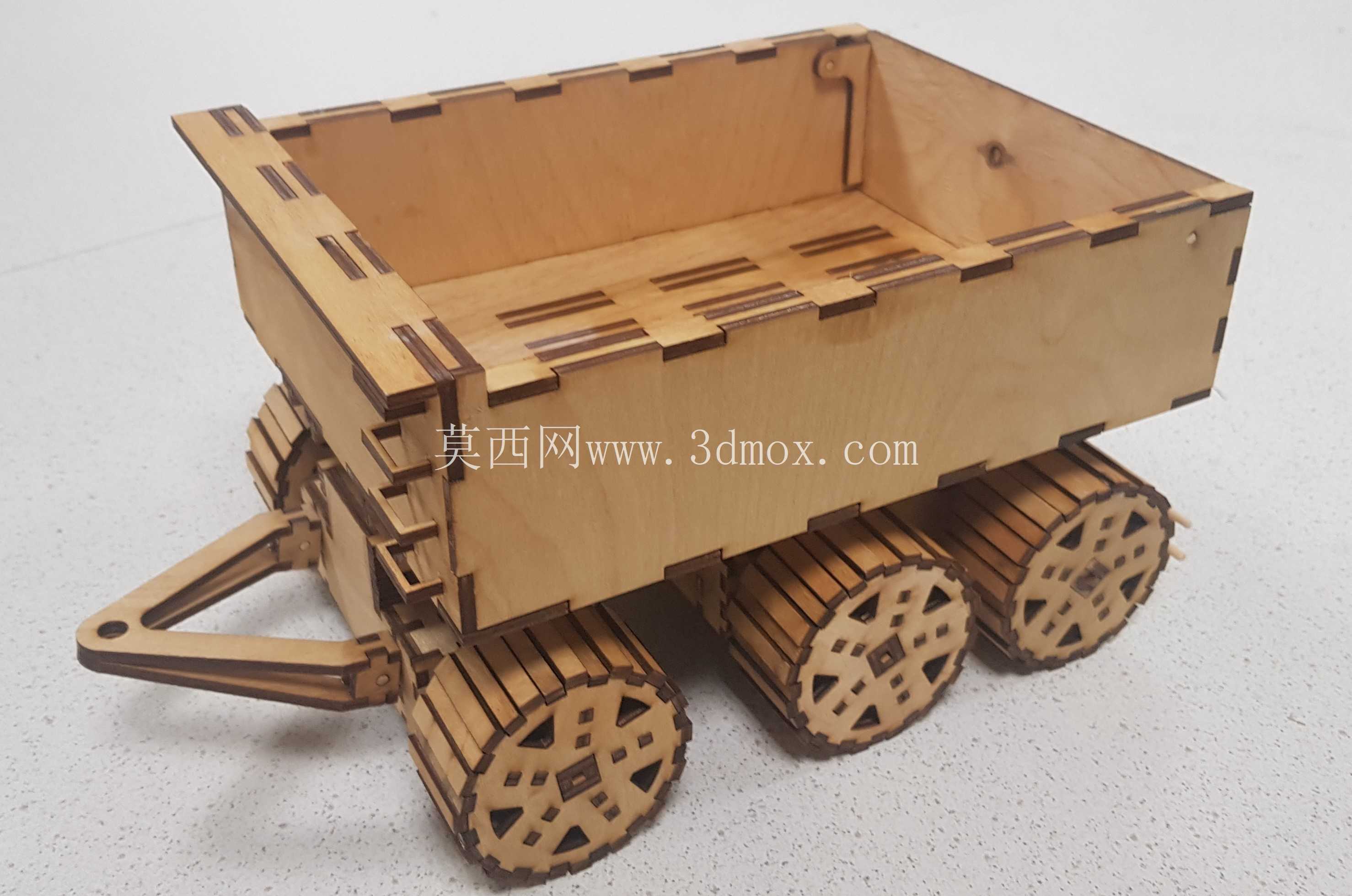

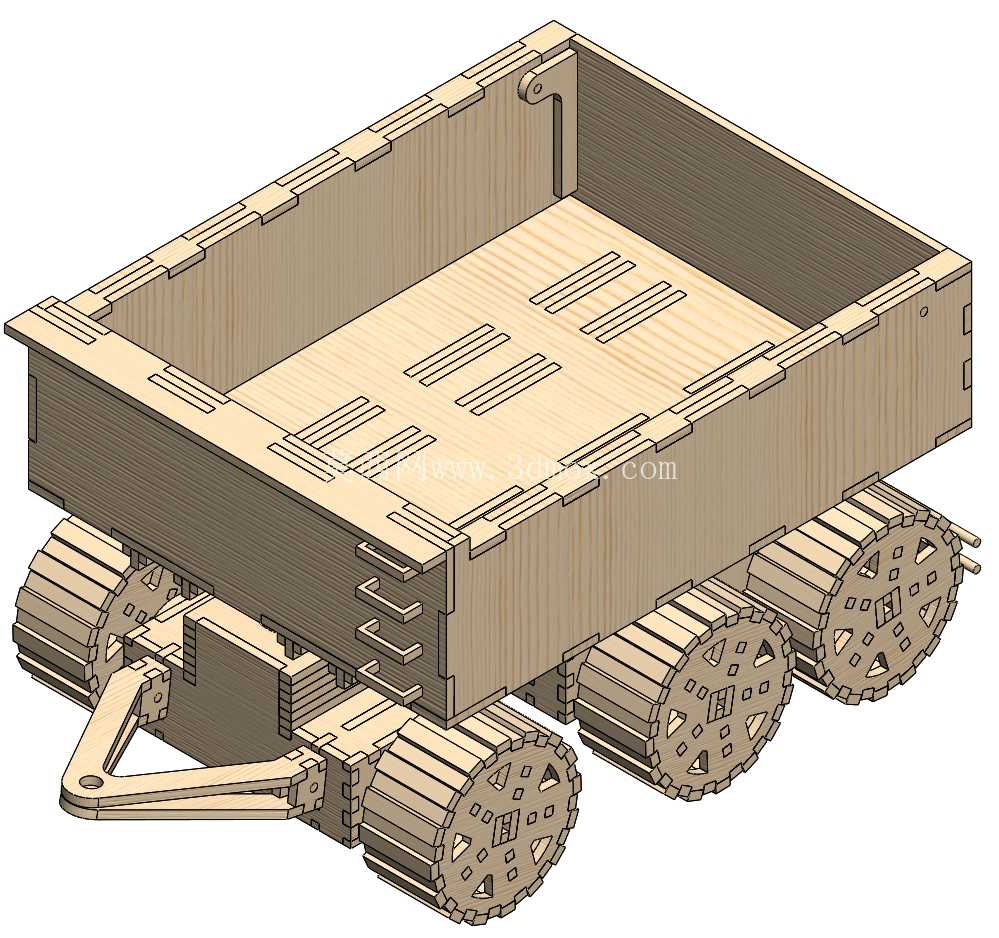

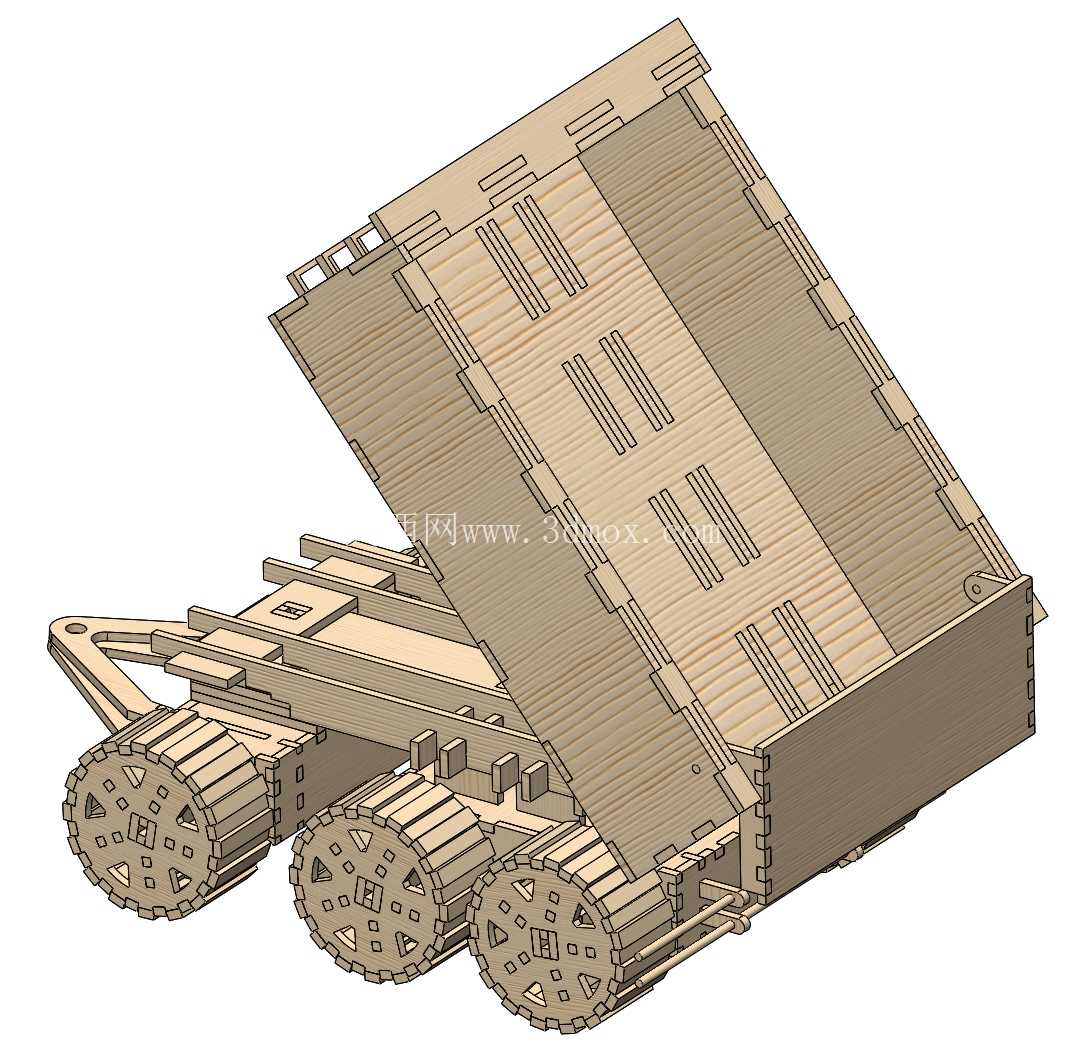

　　行走部分采用六轮布局，前后各两组轮组对称分布在车体两侧，每个轮组都由多层胶合板叠合粘接而成，轮面设计了镂空减重结构，既降低了整体重量，也能在一定程度上提升轮体与接触面的摩擦力，减少行走过程中的打滑概率；轮体与车架的连接位置同样采用榫卯卡接结构，轮轴直接采用与关节定位件同规格的3mm圆木棍制作，不需要额外采购金属轴类零件，进一步压缩了整体的制作成本与物料准备难度。车斗部分采用敞口式箱型结构，侧板与底板的拼接位置都设计了连续的互锁卡齿，拼接完成后车斗整体具备足够的结构刚度，能够承载一定重量的小型物料，侧板上额外设计的横向加强槽结构，能够在不增加板材厚度的前提下提升侧板的抗形变能力，避免装载物料时侧板向外撑开导致拼接结构松脱。

　　车斗前端设计了一体化的拖挂连接臂，连接臂末端预留了铰接孔位，可以直接与对应的动力牵引模块连接，作为牵引式承载单元使用，连接臂与车架主体的衔接位置做了多层板材叠合加强，避免拖挂受力时连接位置出现断裂。从安装边界来看，所有板材零件都采用平面排布设计，能够直接在标准幅面的激光切割机工作台上完成排版加工，不需要额外的二次装夹，零件之间预留了足够的切割间隙，不会出现加工时零件粘连的问题；整体组装完成后外形规整，没有外凸的尖锐结构，既可以作为教学演示用的拼装教具，帮助学习者理解榫卯结构的受力逻辑与激光切割加工的工艺特点，也可以作为小型自动化行走项目的承载底盘，在其上加装控制模块、动力模块后即可完成简易的自动导引转运小车制作。

　　设计过程中充分考虑了胶合板的材料特性，所有弯折受力位置都避免了直角应力集中结构，拼接榫头的长度与卡槽深度经过匹配计算，既保证了拼接后的连接强度，也不会因为榫头过长导致装配时板材开裂；轮组的位置排布经过重心校核，装载物料后整车重心落在前后轮组的支撑区间内，不会出现前倾或者后翻的问题，拖挂连接点的高度与常规小型牵引模块的连接高度匹配，不需要额外制作转接件即可完成对接。
