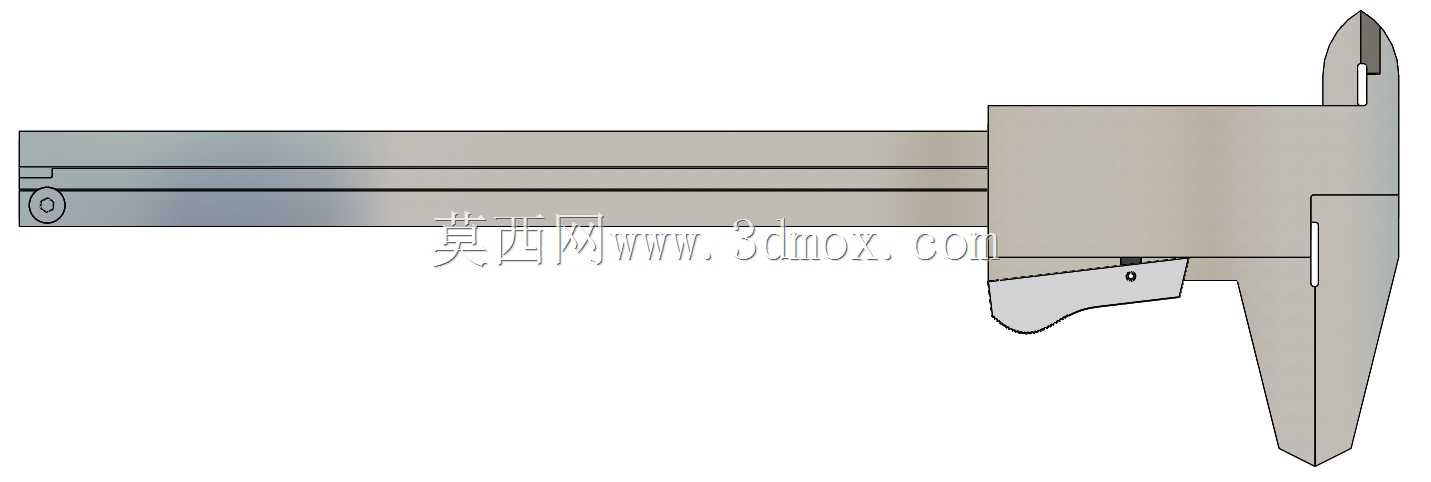

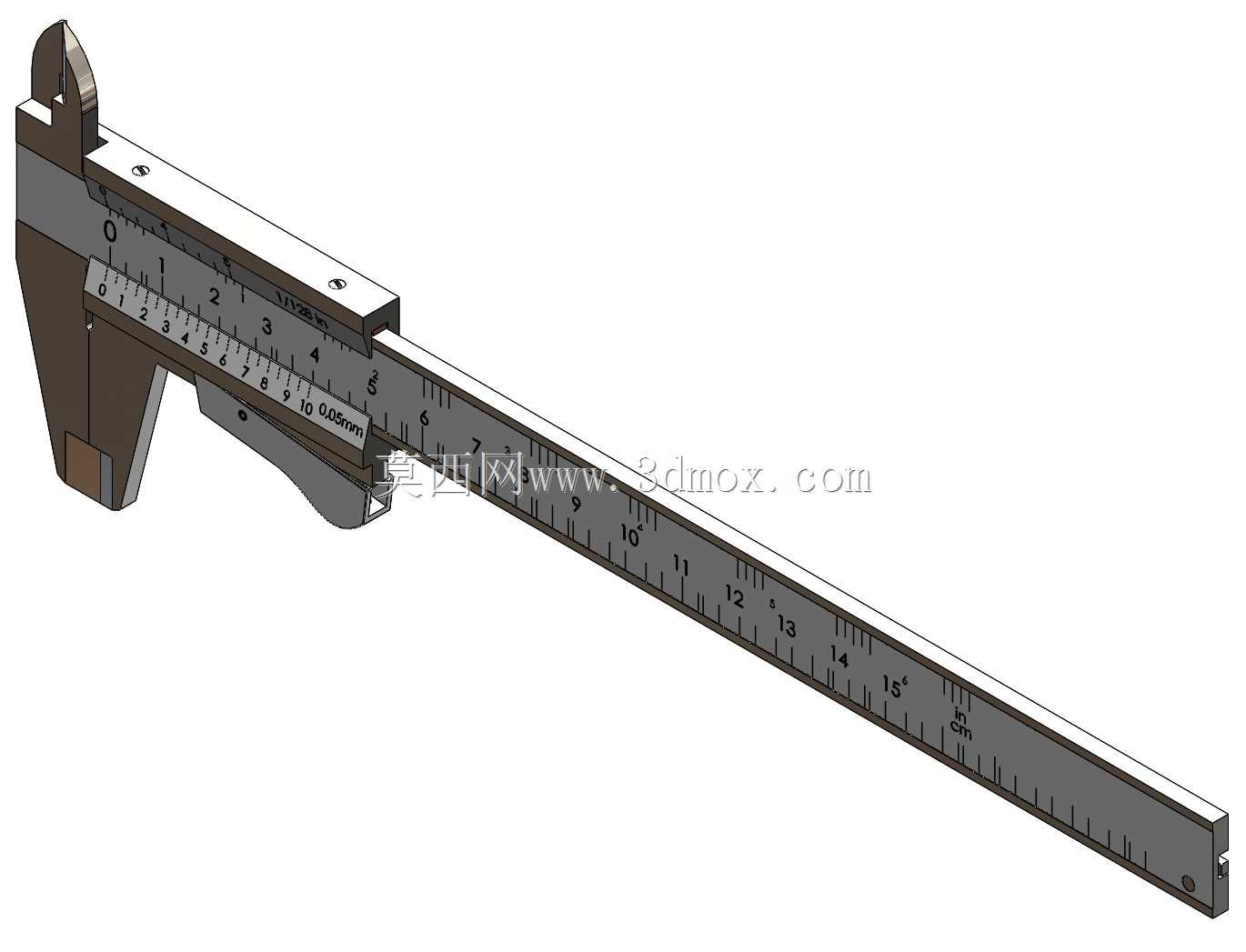

1:1比例实用型游标卡尺三维结构设计

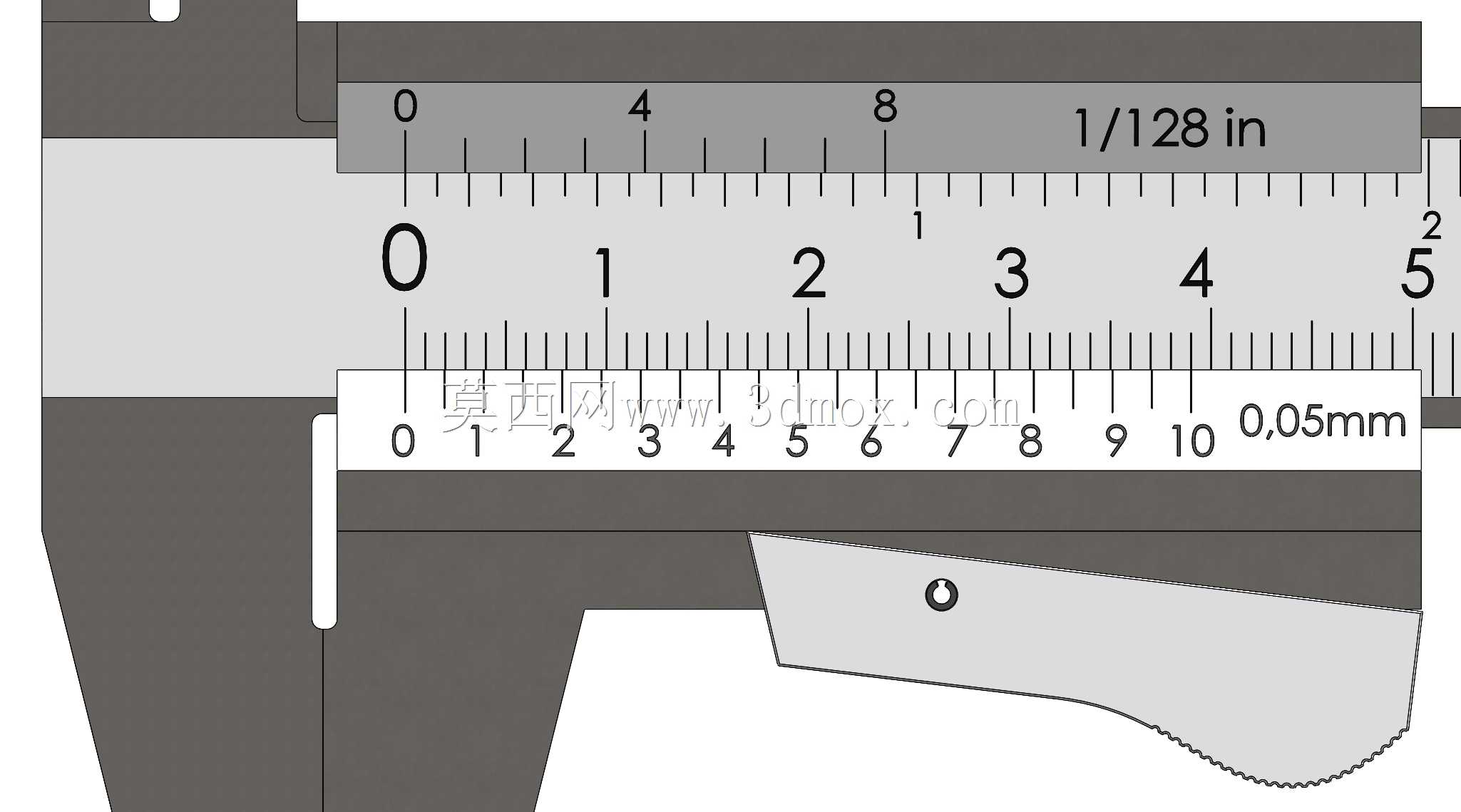

　　在机械加工现场的工序检验环节、五金装配的尺寸复核场景、职业院校钳工实训的实操教学场景中，游标卡尺是出现频率最高的通用长度测量器具之一，这款1:1比例还原的游标卡尺三维结构，完全参照实际工业级卡尺的功能逻辑搭建，可用于测量器具的结构演示、工装检具的配套参考、测量类教学课件的三维素材使用。从功能特性来看，这款卡尺覆盖了工业常用游标卡尺的全部测量维度：内测量爪可完成工件内孔直径、槽宽、内部间距的尺寸检测，外测量爪适配工件外径、外形长度、外轮廓厚度的测量需求，尾部深度杆可伸入盲孔、阶梯槽完成深度尺寸的测量，主尺与游标尺的滑动配合间隙控制在实际产品的公差范围内，滑动过程无卡滞、无过量旷量，完全还原真实卡尺的操作手感与测量逻辑。设计过程中优先还原了实际卡尺的结构合理性：主尺尺身的刻度排布严格遵循公制游标卡尺的刻度标准，主尺刻度间距为1mm，游标尺采用50分度的刻度逻辑，对应测量精度可达0.02mm，完全匹配工业级常用卡尺的精度等级；尺身的防滑推块位置符合人体工学操作逻辑，拇指推动推块即可带动游标尺沿主尺平稳滑动，锁紧螺钉的位置设置在游标尺上部，拧紧后可固定游标尺位置，方便测量后读取数值，避免滑动造成的读数偏差。

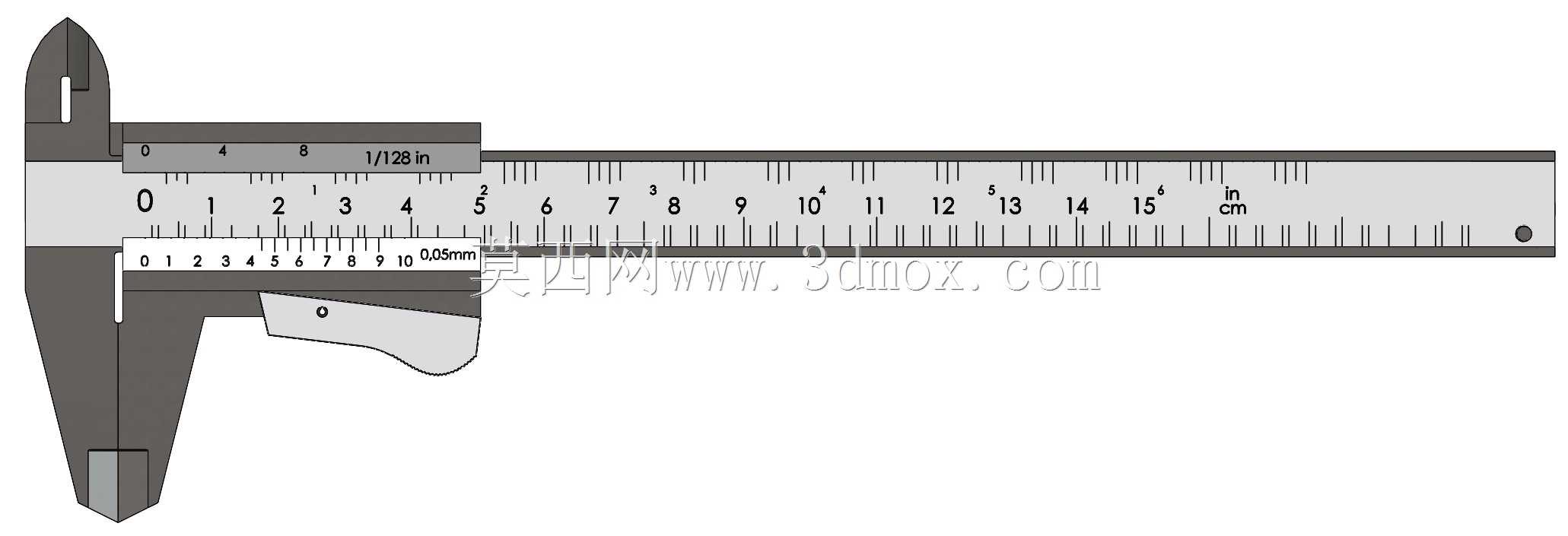

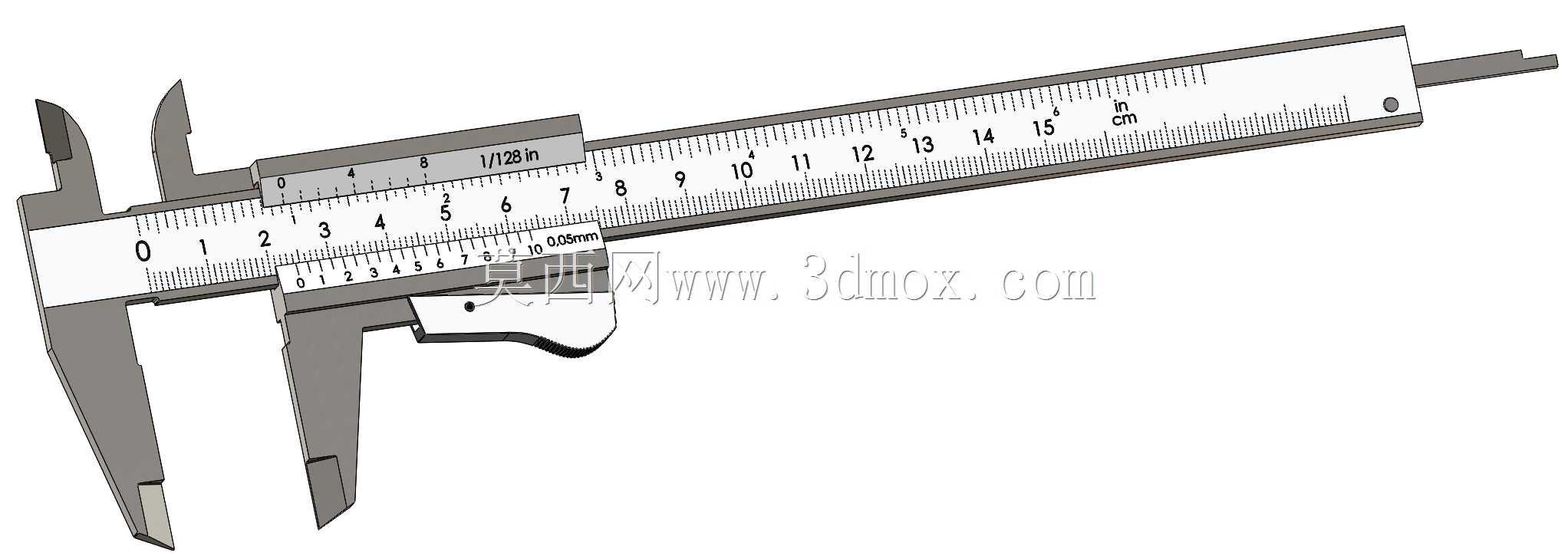

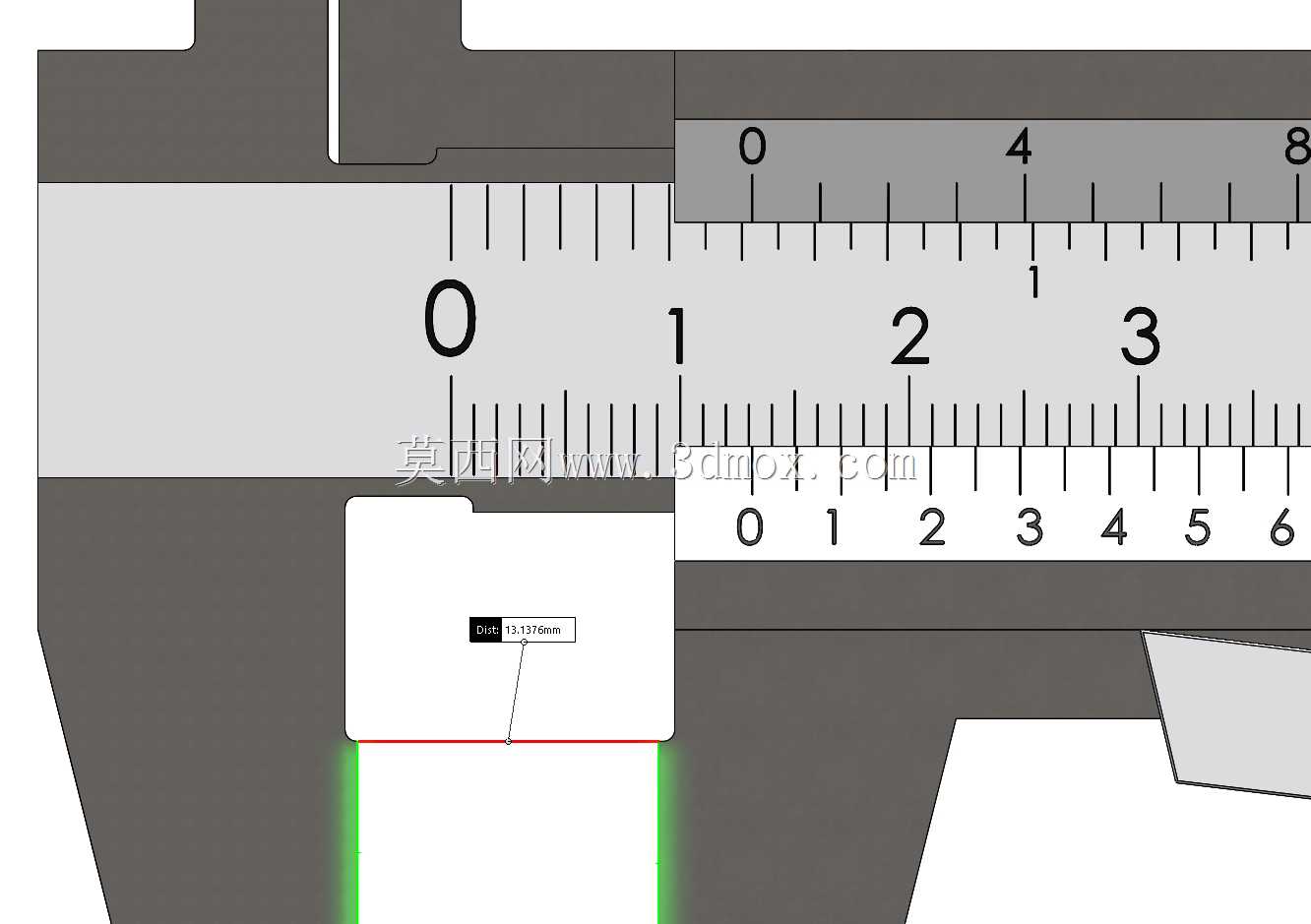

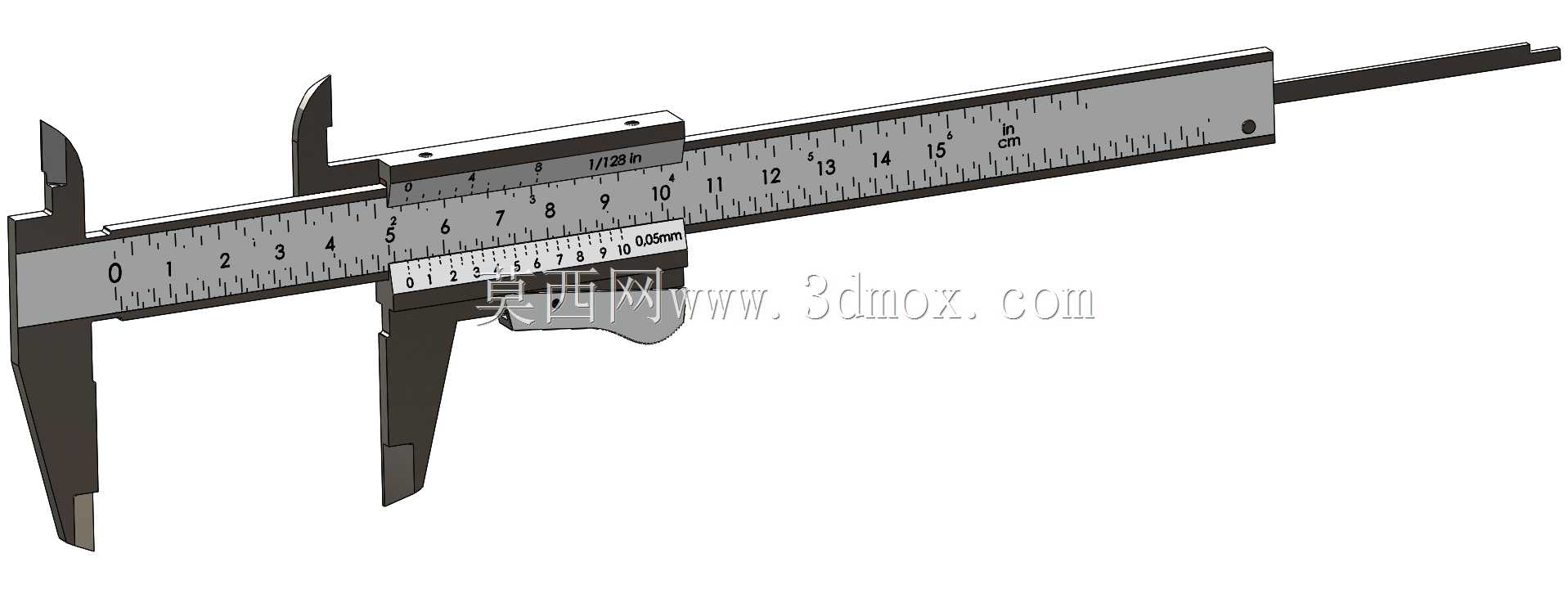

　　从外形尺寸与安装边界来看，这款卡尺的主尺总测量量程为150mm，属于工业现场最常用的中小量程游标卡尺规格，整体闭合状态下总长度约230mm，外测量爪最大张开距离对应150mm量程，内测量爪可测量的最小内孔直径为10mm，深度测量杆的最大伸出长度与主尺量程一致，可满足150mm以内的深度尺寸测量需求；尺身最大宽度约为40mm，厚度约为8mm，整体结构紧凑，适配大多数工位的检具存放空间，也可作为钳工台、质检工位的配套检具模型用于车间布局的三维仿真搭建。结构设计上还原了真实卡尺的装配关系：主尺为整体式长条形结构，刻度面做了平整化处理，游标尺通过内嵌的导向槽与主尺配合，保证滑动过程中始终与主尺保持平行，避免测量时的角度偏差带来的读数误差；测量爪的刃口位置做了微小的倒角处理，既还原了真实卡尺测量面的耐磨设计，也避免尖锐边角在三维装配、演示过程中出现的结构干涉；深度杆与游标尺为刚性连接，随游标尺同步滑动，伸出过程中始终与主尺端面保持垂直，保证深度测量的数值准确性。

　　不同于简化的示意类卡尺模型，这款结构完全还原了实际产品的细节：游标尺上的刻度标识清晰，主尺上同时标注了公制刻度与对应的英寸参考刻度，适配不同单位体系的测量参考需求；尺身的减重槽位置、防滑纹理的排布都与实际量产卡尺保持一致，既保证了结构的写实性，也可用于测量类产品的结构拆解演示、装配工艺教学等场景。在机加工车间的工序检验场景中，这类150mm量程的游标卡尺是操作工自检、质检员巡检的核心量具，可完成轴类零件外径、盘类零件厚度、小型支架类零件的孔位间距等常规尺寸的快速检测，不需要复杂的调校，拿取即可使用，对使用环境的要求远低于千分尺、影像测量仪等精密设备，适合生产现场的快速尺寸核验。

　　在装配场景中，这类卡尺可快速核对配件的配合尺寸，提前筛选出尺寸超差的零件，避免装配过程中出现配合卡滞、间隙超差的问题；在实训教学场景中，这款三维结构可直观展示游标卡尺的读数原理、各部件的功能作用，帮助初学者快速理解游标刻度的差分读数逻辑，掌握不同测量场景下的卡尺使用方法。设计过程中没有做多余的装饰性结构，所有结构特征都服务于实际测量功能，各部件的比例关系完全参照实物等比例缩放，没有为了视觉效果夸张变形任何结构，保证模型用于结构演示、场景搭建时的尺寸参考价值。
