折叠式金属台灯铰接支撑结构设计

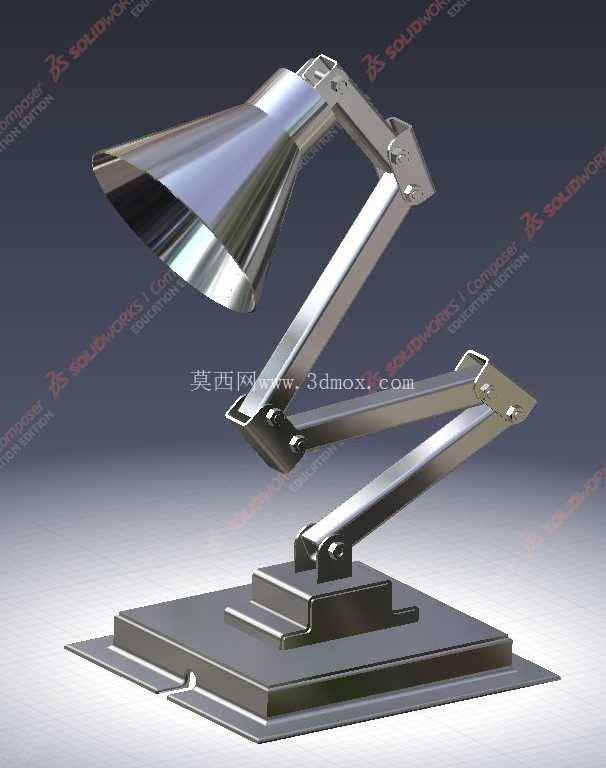

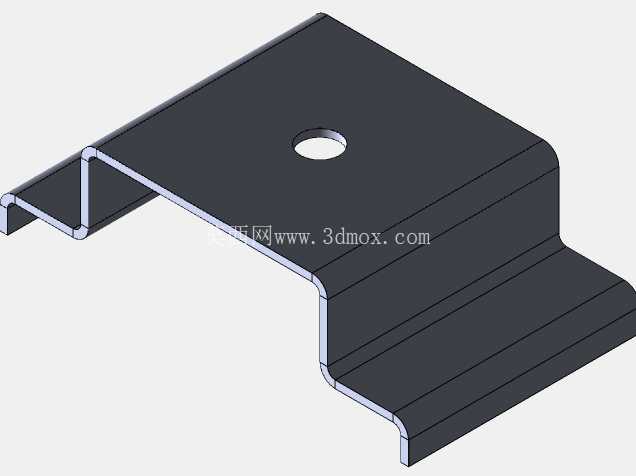

　　日常桌面照明场景中，可调节角度的金属台灯始终是办公、制图、精密装配工位的常用照明载体，而铰接支撑结构正是这类台灯实现多维度角度调整、长时间位置保持的核心功能部件，整套结构的设计合理性直接决定台灯的使用手感、调节精度与服役寿命。这套铰接结构采用多段平行四边形连杆组合构型，从底座安装位到灯头连接端共设置三组铰接回转副，每处回转副都通过销轴与阻尼衬套配合，既可以实现连杆间的相对转动，又能提供足够的静摩擦力矩，保证调整到任意角度后灯头不会自行下坠，无需额外设置锁紧旋钮就能完成位置固定，日常使用时单手即可完成角度调整，操作流畅无卡滞。从结构布局来看，最下方的铰接座直接固定在方形金属底座上，底座预留了与桌面安装位匹配的定位缺口，既可以直接平放在平整工作台面使用，也能通过夹具穿过缺口固定在工作台边缘，适配不同的工位安装需求。中间两段连杆采用等长平行布置，这种构型的优势在于调整灯头高度与伸出距离的过程中，灯头的照射角度可以始终保持预设的倾斜方向，不会随着支架抬升出现灯头朝上或朝下的偏移，减少调整过程中反复校准照射角度的操作。

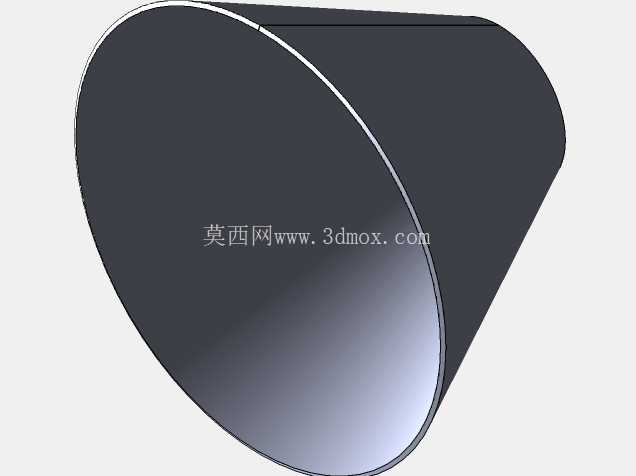

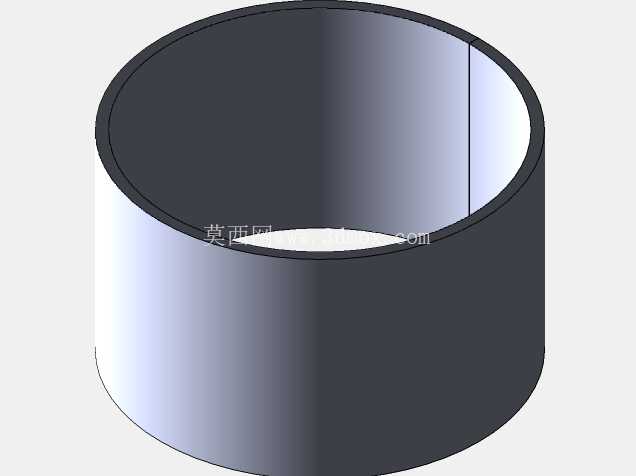

　　最上端的铰接位直接连接金属灯罩的安装座，可独立实现灯头俯仰角度的微调，配合连杆的大角度调整，能够覆盖从近距离局部照明到远距离大范围补光的不同照射需求，灯头最低可贴近桌面20mm高度用于精密零件检视，最高可抬升至距离底座400mm高度覆盖整个桌面作业区域，水平方向最大伸出距离可达320mm，能够满足常规1.2米宽度工作台的照明覆盖要求。设计过程中针对铰接部位的受力做了专项优化，每处回转副的销轴都采用过盈配合与单侧连杆固定，另一侧连杆内嵌入耐磨铜衬套，避免反复转动过程中金属基材直接摩擦产生磨损间隙，长期使用后也不会出现连杆晃动、灯头下垂的问题。

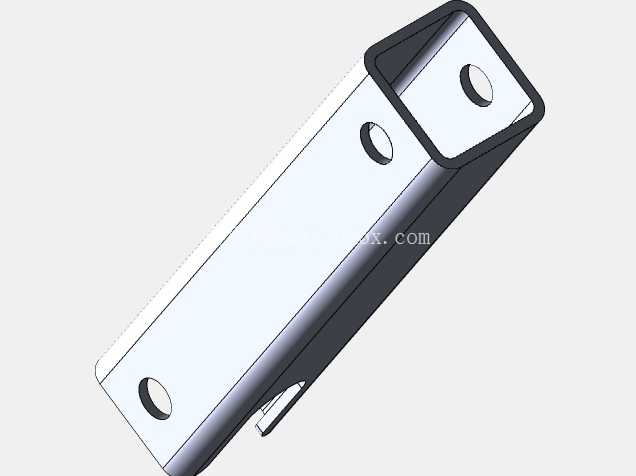

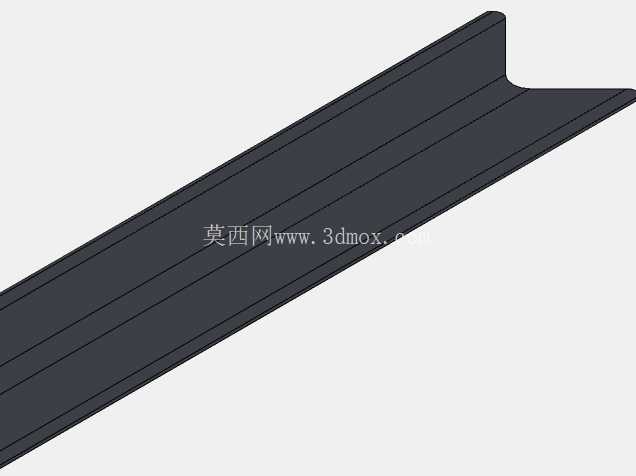

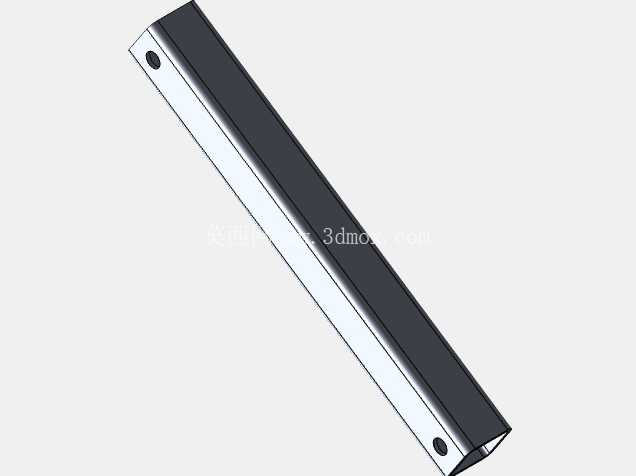

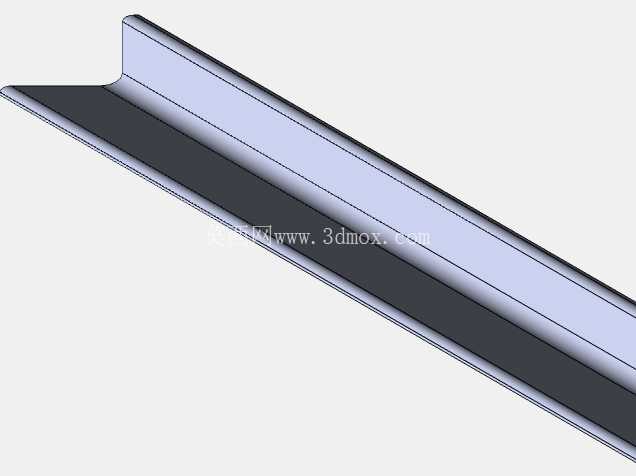

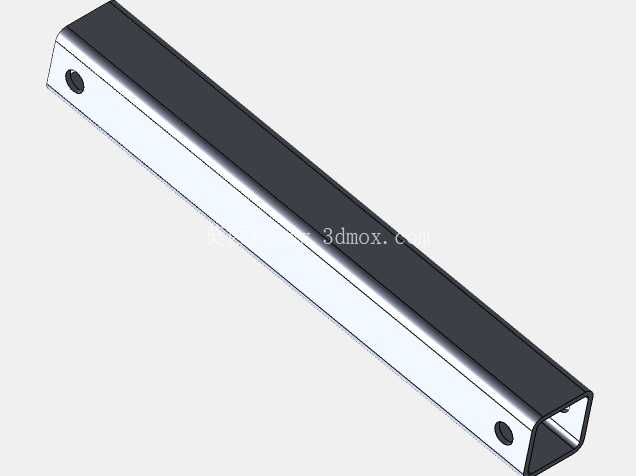

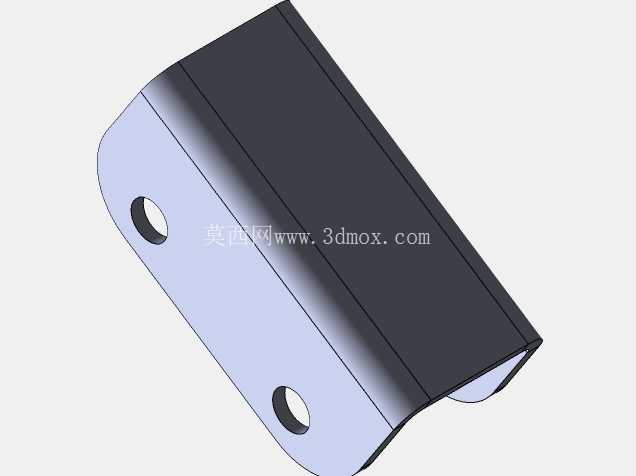

　　连杆本体采用冲压折弯成型的金属板材，截面为带加强翻边的槽型结构，在保证整体结构刚度的前提下尽可能降低自重，减少铰接部位的长期负载，避免长时间负重导致的阻尼失效。所有铰接位的转动角度都设置了机械限位，最下方铰接位的前后转动角度范围为0到75度，中间铰接位的转动角度范围为0到120度，最上端灯头铰接位的俯仰角度范围为-45度到90度，多重限位结构可以避免转动超程导致的连杆磕碰、导线拉扯断裂问题，同时也能防止调整角度过大导致整灯重心偏移翻倒。整套铰接结构的所有外露金属表面都做了抛光镀铬处理，既具备金属质感的外观效果，也能提升表面耐磨性能，日常使用过程中不易残留指纹与污渍，擦拭清洁十分方便。

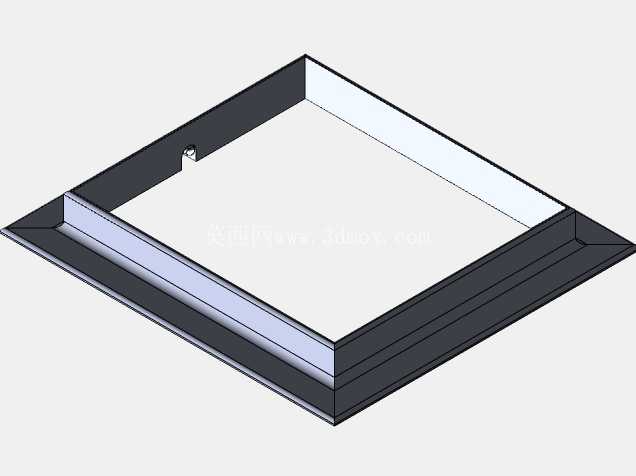

　　结构内部预留了穿线空腔，连接灯头的供电导线可以从连杆内部与铰接位的中心通孔穿过，不会外露在连杆外侧，既避免调整角度过程中导线被夹伤、拉扯，也能让整体外观更加简洁规整。底座部分采用加厚钢板冲压成型，重量占整灯总重的60%以上，低重心设计配合底部的防滑胶垫，即使支架调整到最大伸出距离时，整灯也能保持稳定不会倾倒，适配木质、金属、玻璃等不同材质的桌面使用。在实际应用场景中，这类铰接支撑结构不仅可以用于桌面台灯，也可经过尺寸调整后适配工业设备局部工作灯、医疗检查辅助灯、小型台式放大镜支架等需要角度调节的桌面设备，结构的通用性较强，核心的阻尼铰接、平行连杆构型可以根据不同的负载需求调整连杆厚度、销轴直径与阻尼衬套的预紧力，适配0.5kg到3kg范围内的不同前端负载。设计时还充分考虑了装配工艺性，所有铰接销轴都采用统一规格，连杆上的安装孔位精度控制在0.02mm以内，批量生产时可以实现快速压装，无需额外的配钻、修配工序，能够有效降低生产装配的成本与工时。针对长期使用可能出现的阻尼衰减问题，每处铰接位的衬套外侧都设置了可调预紧的螺母结构，使用一段时间后如果出现锁止力不足的情况，只需用工具微调端部螺母的压紧量，即可恢复原有的阻尼力矩，无需整体更换结构件，大幅提升了产品的可维护性。
