双通道全高旋转闸机结构设计

这款双通道全高旋转闸，主要应用在需要严格管控人员单向通行、防止尾随闯入的封闭出入口场景，比如厂区周界出入口、车站单向出站通道、场馆验票出口、涉密单位人员通道这类场景，相比三辊闸、摆闸这类半高闸机，全高结构的物理拦截高度完全覆盖成年人身高，能彻底杜绝翻越、钻跨的违规通行行为，双通道的设计可以同时满足进出双向或者同方向大流量的通行需求，在人员通行峰值时段也能保持稳定的通行秩序。

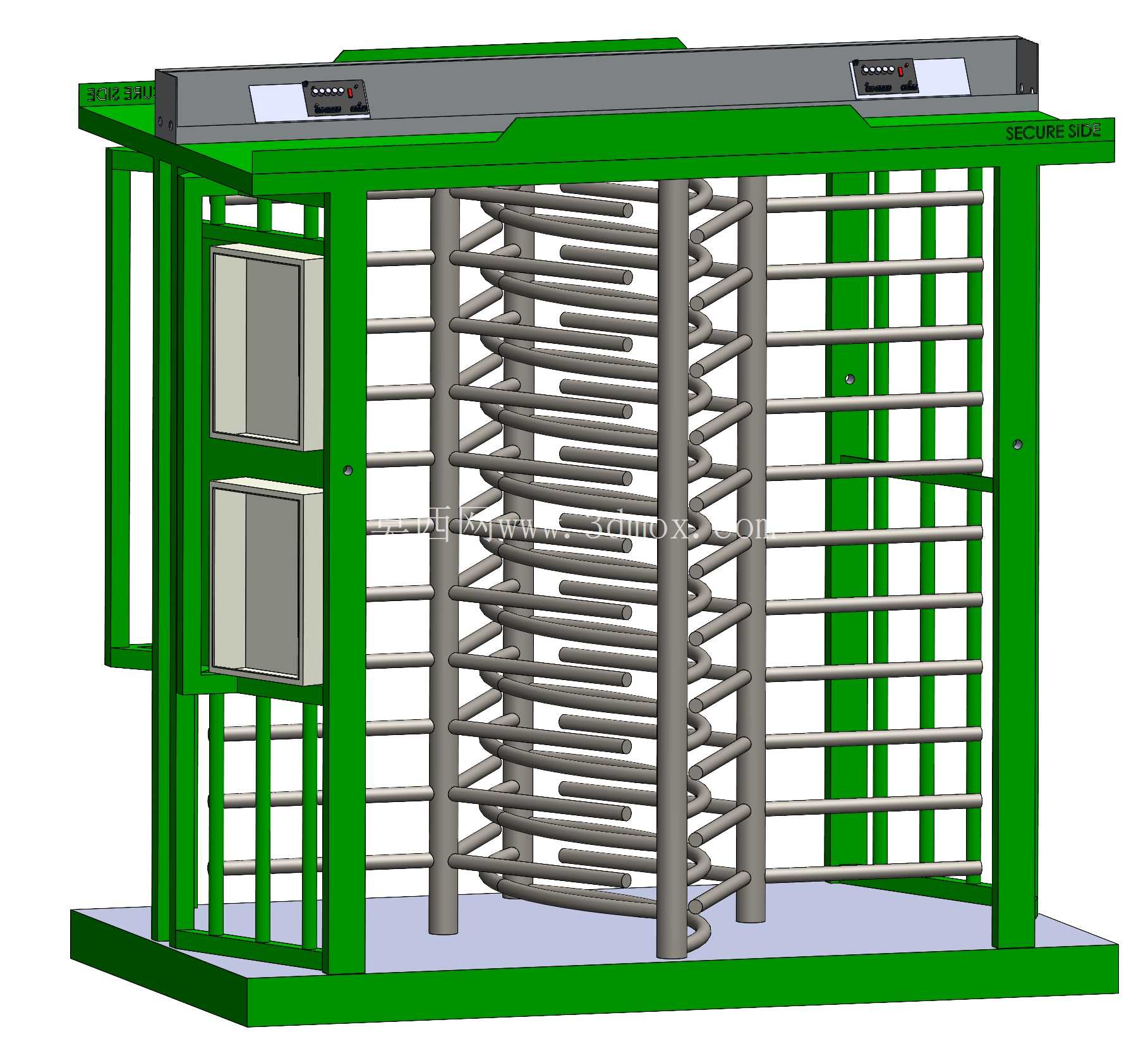

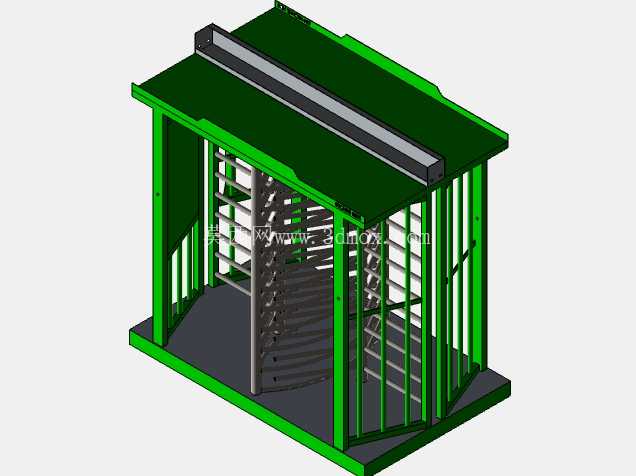

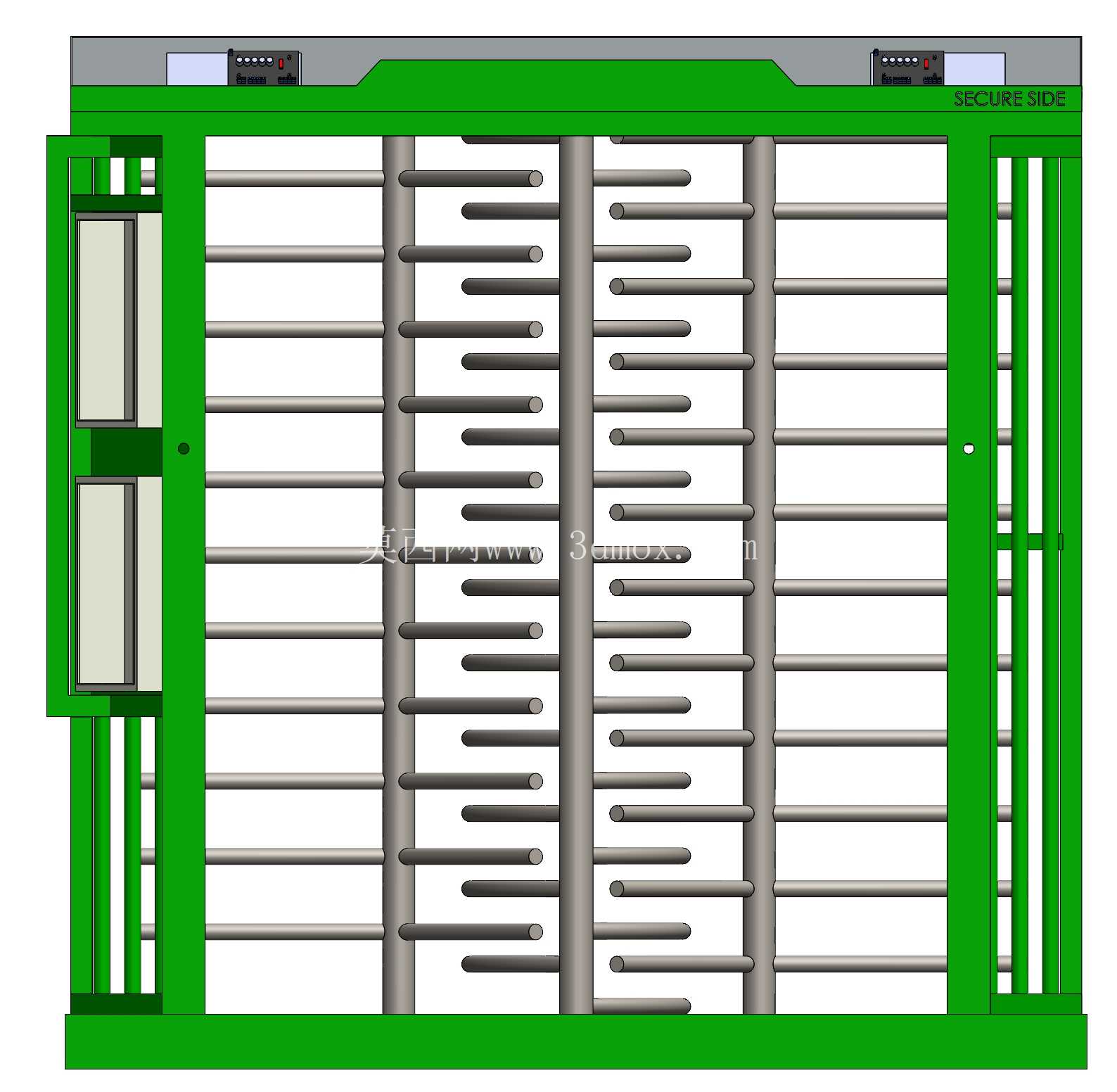

从结构设计逻辑来看，整体框架采用矩形方管焊接作为主承载结构，表面做喷塑防锈处理，绿色的外框架既可以起到视觉警示作用，也能在户外安装场景下抵御常规的日晒雨淋侵蚀。中间的旋转拦阻部分采用多组平行不锈钢圆管焊接成十字形旋转栅格，每一组栅格的间隙控制在120mm以内，刚好能防止人员侧身挤过，同时圆管的圆弧边缘不会对通行人员造成剐蹭伤害。顶部的控制机箱集成了身份识别模块的安装位，可以根据使用需求加装刷卡、人脸识别、二维码扫描等识别组件，识别通过后旋转机构解锁，人员推动栅格转动120度即可完成单次通行，转动到位后自动锁止，避免反向回转。

安装边界方面，设备整体为一体式落地结构，底部预留了膨胀螺栓安装孔，安装时只需要在硬化的混凝土地面按照孔位打孔固定即可，不需要额外做预埋基坑，单通道的通行净宽控制在600mm，满足单人携带常规随身物品通行的需求，整体设备的高度控制在2.3米，不会对常规建筑出入口的门洞高度造成适配压力，双通道并排安装的总宽度在1.8米左右，在前期场地规划时只需要预留对应宽度的平整安装面即可，设备侧面预留了检修门，日常维护时不需要拆解整体框架，打开侧门即可对内部的旋转锁止机构、控制线路进行检修调试。

功能设计上，旋转机构采用机械锁止加电磁解锁的组合结构，断电状态下可以通过手动钥匙解锁，满足消防应急状态下的人员疏散要求，栅格的转动阻尼经过调校，推动时不会出现卡顿或者惯性过大的问题，每转动一个工位都会有明确的到位反馈，避免出现夹人情况。框架两侧的封闭侧板采用钢板折弯成型，和主框架焊接为一体，既可以提升整体结构的抗形变能力，也能防止人员从侧面缝隙钻过，顶部的遮雨檐结构向外延伸100mm，户外安装时可以避免雨水直接淋到控制模块和旋转轴承位置，延长设备的户外使用寿命。

在实际选型适配时，这类全高双闸门适合用在无人值守的出入口位置，不需要安保人员现场盯守，就能实现严格的人员通行管控，相比人工管控的效率更高，也能避免人为放行的管理漏洞。结构建模时需要重点关注旋转主轴的同轴度，主轴采用厚壁无缝钢管加工，两端搭配带座轴承支撑，保证长期频繁转动下不会出现主轴偏移、卡滞的问题，栅格和外框架之间的间隙控制在30mm，既不会因为间隙过小出现转动摩擦，也不会因为间隙过大夹到衣物或者手指。设备底部的承载底座采用加厚钢板焊接，整体重量接近800kg，安装固定后不会因为人员推动出现晃动，抗冲击能力满足户外公共场景的使用要求，即使出现人员恶意撞击也不会出现结构变形损坏。
