工厂工艺流体循环冷却用工业冷却箱

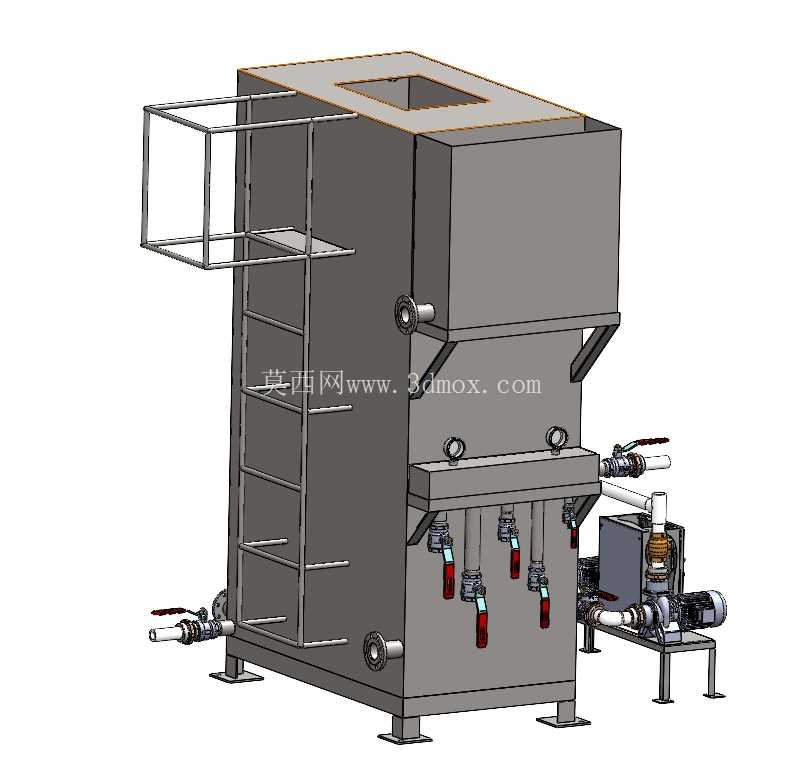

　　在机械加工、压铸成型、化工反应等连续生产场景中，工艺介质的温度稳定直接决定产品成型质量、设备运行寿命与生产节拍连续性，这套工业冷却箱就是针对车间集中冷却需求开发的集成式换热储水单元，区别于零散布置的板式换热器+外置水箱组合，它把储液、换热、管路分配、检修通道全部整合在一体式机架上，能直接对接车间循环水主管网或者独立配套单条生产线使用。从结构设计逻辑来看，主体采用立式方箱焊接结构，相比卧式储液罐更节省车间占地面积，顶部预留的方形开口是检修人孔，日常运维时可以进入罐体内部清理水垢、检查换热盘管的腐蚀情况，罐体侧面外置的直爬梯连接上部的安全操作平台，平台四周设置护栏，运维人员攀爬操作时不需要额外搭设临时梯架，完全符合车间高空作业的安全规范。

　　罐体下部集成了阀组分配台，每一路出水都配置独立的截止阀与流量观察孔，能同时给多台压铸模具、焊接设备、反应釜夹套提供不同流量的冷却介质，不用在外部额外加装分流阀组；阀组侧面配套的泵组单元采用撬装式安装，和罐体底座共用同一安装框架，进出水口通过硬管直接和罐体预留接口对接，现场安装时只需要连接设备侧进出水管与电源即可投入使用，大幅减少现场配管的工作量。设计时充分考虑了安装边界的适配性，罐体底部采用四个可调式支撑脚，能适应车间地面10mm以内的平整度误差，不需要额外浇筑设备安装基础；所有外接管路接口都布置在罐体侧面下部，预留的操作空间足够工人使用扳手拆装法兰螺栓，不会出现操作空间不足导致的安装困难。

　　罐体上预留的多个接口分别对应溢流、排污、液位检测、温度检测的安装位，用户可以根据自身的自动化控制需求加装液位传感器、温度变送器，对接车间的SCADA系统实现冷却流量、温度的自动调节，不需要对罐体结构做二次改造。从实际使用场景来看，这套冷却箱既可以作为开式循环冷却水系统的储水换热单元，也可以配套制冷机组作为闭式冷冻水的缓冲储水箱使用，罐体内部预留了换热盘管的安装空间，需要更低冷却温度时可以直接在罐内加装不锈钢换热盘管，通入冷冻盐水或者乙二醇溶液实现介质降温，不用更换主体储液结构。

　　阀组上配置的带红色手柄的截止阀采用明杆结构，运维人员在地面就能直观判断每一路阀门的开关状态，避免误操作导致的设备过热故障；泵组入口处加装了Y型过滤器，能拦截循环水中的焊渣、氧化皮等杂质，避免杂质进入泵体损坏叶轮或者堵塞设备端的冷却流道。整套设备的结构受力经过校核，满水状态下罐体侧壁的变形量控制在2mm以内，不会因为长期满水运行出现焊缝开裂的问题，爬梯与平台的连接位置采用满焊工艺，承重能力满足单人携带工具攀爬的载荷要求，所有外露的金属构件都做了防锈涂装，能适应车间内潮湿、有少量腐蚀性气体的使用环境。在工厂布局规划阶段，这套集成式冷却箱可以直接布置在生产线旁边的设备间隙里，不需要单独设置冷却设备机房，相比分散布置的冷却系统能减少30%以上的管路长度，降低管路沿程的冷量损失与水泵运行能耗。
