工业级水压管道承压测试试验装置

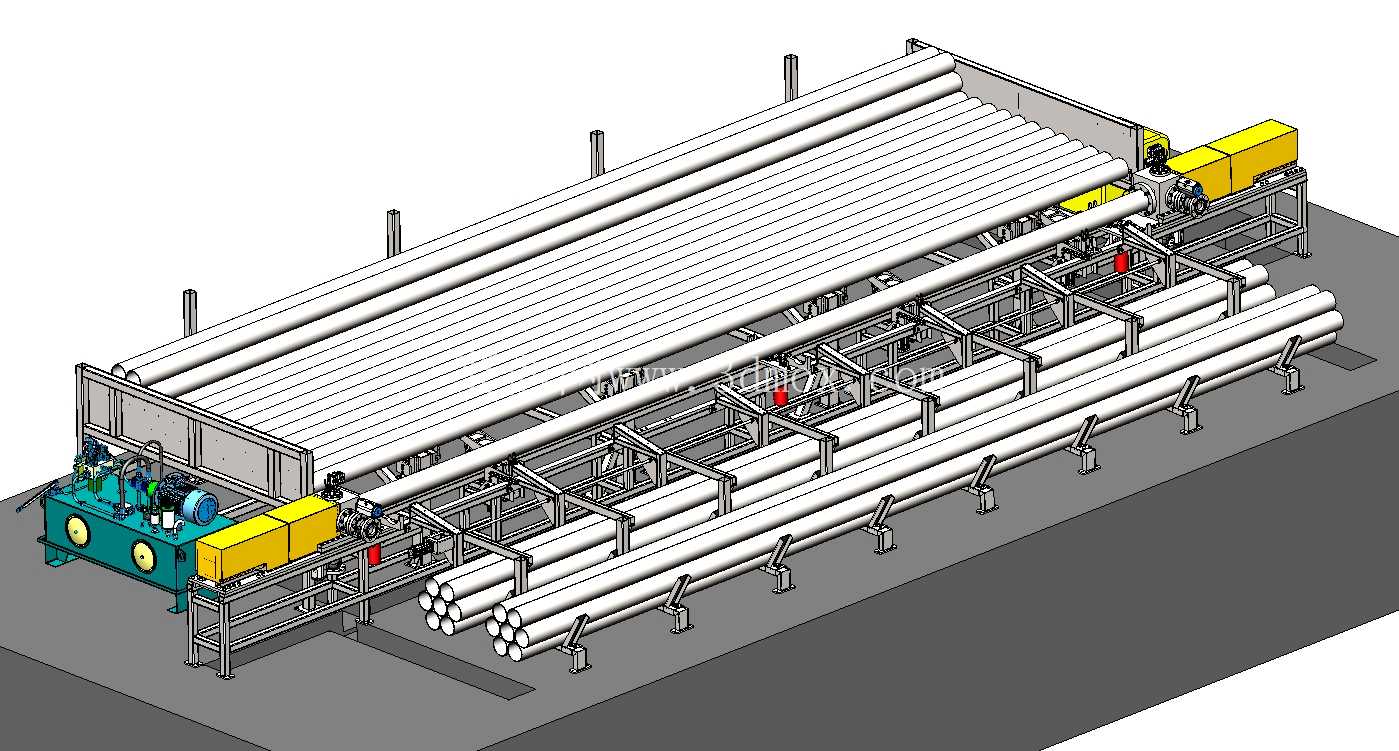

　　在油气输送、市政给排水、化工流体输送等管线工程的落地环节，管材进场后的承压性能验证是绕不开的质控节点，这套水压管道试验装置正是针对该场景开发的专用检测设备，可覆盖金属无缝管、PE塑料管、复合管材等多类管线的出厂校验与进场复检需求。从结构布局来看，整套设备采用长条形卧式排布，主体框架以标准工业矩形钢管焊接成型，底部预留12处可调式地脚安装位，单支支撑脚调节行程达80mm，可适配车间硬化地面的小幅平整度偏差，无需额外浇筑设备基础，整体安装边界宽度控制在2.8米以内，长度可根据待检测管材的常规长度做模块化拓展，单段标准工位可覆盖6米定尺管材的检测需求，多段拼接后可适配12米长管的测试要求，框架侧边预留液压管线与控制线缆的走线槽，所有外露管线均做防溅水防护处理，适配测试过程中可能出现的喷淋、渗漏工况。

　　设备核心功能围绕管材水压测试的全流程设计，一端设置固定液压锁紧接头，另一端为可滑动式顶紧机构，滑动座沿线性导轨布置，锁紧力由独立液压缸提供，可根据管材口径调整顶紧行程，最大适配630mm口径的管材装夹，接头处配备自适应密封圈，可兼容不同壁厚的管材端面密封，避免测试过程中出现接头处渗漏影响检测结果。液压泵站集成在设备端部的独立柜体内，配置高低压双泵组，低压大流量泵负责快速向管内注满测试介质，高压柱塞泵负责缓慢升压至设定测试压力，压力控制单元搭载高精度压力传感器，可实现0-16MPa范围内的压力无级调节，升压速率可根据管材材质特性做参数调整，避免升压过快对塑料类管材造成瞬时冲击损伤。

　　测试过程中，系统可自动完成保压计时、压力降实时采集，当管体出现砂眼、焊缝缺陷导致泄漏时，压力传感器捕捉到压力降超出阈值后会自动触发泄压保护，同时在控制端标记异常位置区间，无需人工全程值守记录数据。整套设备的支撑框架做了分层设计，上层为待检测管材的上料导向架，配备倾斜式辊道，管材可依靠自重滑入装夹工位，降低人工上料的搬运强度，下层为已完成检测管材的临时存放位，可同时容纳8根定尺管材的暂存，避免检测完成的管材堆积在工位旁影响作业动线。液压系统的阀组采用叠加式安装结构，所有压力阀、换向阀均预留手动操作冗余，当电控系统出现临时故障时，可切换至手动模式完成单批次管材的应急检测，不会因单点故障导致整条检测线停摆。

　　设备端部的控制单元集成在密封柜内，柜体防护等级达到IP54，可适配车间内的潮湿、多尘工况，操作面板上设置实体急停按钮与压力显示表，即便触控屏出现故障，操作人员也可通过实体仪表读取实时压力数据，触发急停切断液压动力。在设计阶段，这套装置充分考虑了不同管材的测试标准差异，针对金属管材的高强度测试需求，框架的锁紧位置做了局部加强，焊接后整体去应力处理，避免长期高压力装夹出现框架变形；针对塑料管材的测试需求，在装夹接头处增加了柔性缓冲垫，防止硬接触顶伤管材端面导致密封失效。管线排布上，所有注水管路均采用不锈钢材质，避免长期接触水介质出现锈蚀污染测试管路，回水端设置过滤装置，可将测试过程中带出的管内杂质拦截，避免杂质进入液压泵组造成磨损。设备的安装边界充分考虑了车间作业的安全距离要求，操作侧预留1.2米的人员操作与巡检通道，非操作侧预留0.6米的设备维护空间，液压泵站侧预留1米的检修空间，方便后期更换滤芯、检修阀组等维护作业。整套装置可直接对接工厂的现有供电与供水系统，无需额外配置专用的辅助设施，注水管路可直接对接车间自来水接口，也可配套循环水箱实现测试介质的循环利用，减少水资源的浪费。在实际应用中，这套设备既可以用于管材生产企业的出厂质量抽检，也可用于工程现场的进场管材复检，还可用于管材研发环节的破坏性压力测试，获取管材的极限承压参数，为管材的配方优化、结构改进提供实测数据支撑。
