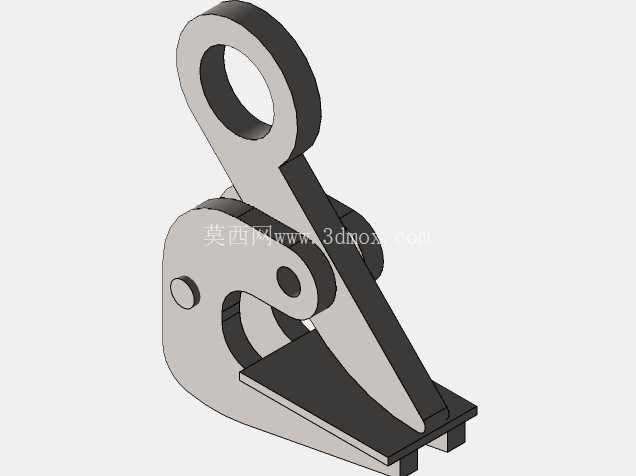

杠杆式金属板夹持夹具结构设计

　　这款杠杆式金属板夹持夹具，是面向钣金加工工位、小件焊接定位、型材临时固定场景开发的机械式夹持构件，整体采用纯机械联动结构，无需额外气源、电源配套即可独立完成夹持动作，在零散钣金件的划线、打磨、钻孔工序中，能替代人工持料的操作，降低作业过程中工件移位、脱手的安全隐患。从结构逻辑来看，整个夹具以底部安装板作为承载基座，基座上预留了两组对称的安装槽位，可通过T型螺栓直接固定在标准焊接平台、工装台的T型槽上，也可通过压板压接在普通工作台面，安装边界适配市面上多数通用工装台的槽距规格，安装后整体突出工作台面的高度控制在合理范围，不会对周边作业工具的移动造成干涉。

　　夹持动作的实现依托双杠杆联动的结构设计，上部的操作握柄作为力输入构件，通过中部的铰接销轴连接下部的夹钩与基座，当向下按压握柄时，杠杆力臂会带动夹钩向基座的夹持面转动，夹钩端部的圆弧咬合面会逐步压紧放置在基座平台上的金属板材，握柄转动到死点位置时，整个机构会形成自锁，即便受到作业过程中的振动、外力拉扯，夹头也不会松脱，需要松开工件时，只需要向上扳动握柄，即可带动夹钩抬起，释放被夹持的板材。夹钩的咬合面做了防滑齿纹处理，针对0.5mm到6mm厚度的冷轧钢板、铝板、不锈钢板都能提供足够的夹持摩擦力，不会出现夹痕过深或者夹持打滑的问题，咬合面的圆弧过渡设计也能避免薄钣金件被夹边出现压溃变形的情况，适配大多数常规钣金加工的料厚范围。

　　在结构细节设计上，所有铰接位置都采用了销轴加衬套的配合方式，衬套选用耐磨铜合金材质，长期反复开合使用也不会出现铰接孔磨损旷量，保证夹持位置的精度一致性，握柄的操作端做了圆弧收边处理，操作人员徒手扳动时不会出现硌手的问题，即便佩戴劳保手套操作也能顺畅施力。基座的夹持平台面做了平面度精加工处理，放置工件时能保证工件与台面的贴合度，避免钻孔、打磨时工件出现倾斜，夹钩的行程做了限位设计，最大张开角度下夹钩端部与基座台面的距离足够放入常规厚度的型材、板材，不需要额外调整机构即可快速完成上下料。

　　这类夹具在实际生产场景中，常成组布置在焊接工装台上，用于固定小型钣金壳体的拼接位置，也可以单独布置在钳工台面上，用于小型零件的钻孔、攻丝定位，相比螺纹压紧式的夹具，它的开合速度更快，单次夹持动作只需要1秒左右即可完成，能大幅提升小件批量加工的装夹效率，而且纯机械结构的故障率极低，日常只需要定期在铰接位置加注润滑脂即可长期使用，不需要复杂的维护操作。从建模的结构合理性来看，所有零件的壁厚都做了等强度优化，受力较大的夹钩、握柄部位适当增加了截面厚度，非受力区域做了减重挖槽处理，在保证整体结构强度满足夹持力要求的前提下，尽可能降低了夹具的自身重量，方便操作人员根据作业需求随时移动调整夹具的安装位置，不会因为自重过大导致搬移不便。整个机构的运动间隙做了合理控制，握柄扳动过程中没有多余的晃动虚位，夹持到位后夹钩的咬合面与基座台面保持平行，保证板材整个夹持边受力均匀，不会出现单侧压紧导致的工件翘起问题，适配不同宽度的小型金属件夹持需求，即便被夹持的工件宽度小于夹钩宽度，也能通过调整工件放置位置获得稳定的夹持力。
