公制10规格弹簧式乳头注油器结构

在各类低速重载、间歇运转的机械设备润滑点位布局中，这类公制规格的乳头式注油器是应用频次极高的润滑补给部件，常见于冲压机床滑块导轨、压铸机合模机构铰接点、农业机械传动销轴、小型减速机轴承端盖等需要定期补充润滑脂的位置，区别于直通式压注油杯，这种内置弹簧的乳头结构能够在无注油枪对接时自动封闭注油通道，避免设备运行过程中润滑脂受振动溢出，同时阻挡外界粉尘、切削液、金属碎屑进入润滑腔道，破坏润滑脂性能造成摩擦副异常磨损。

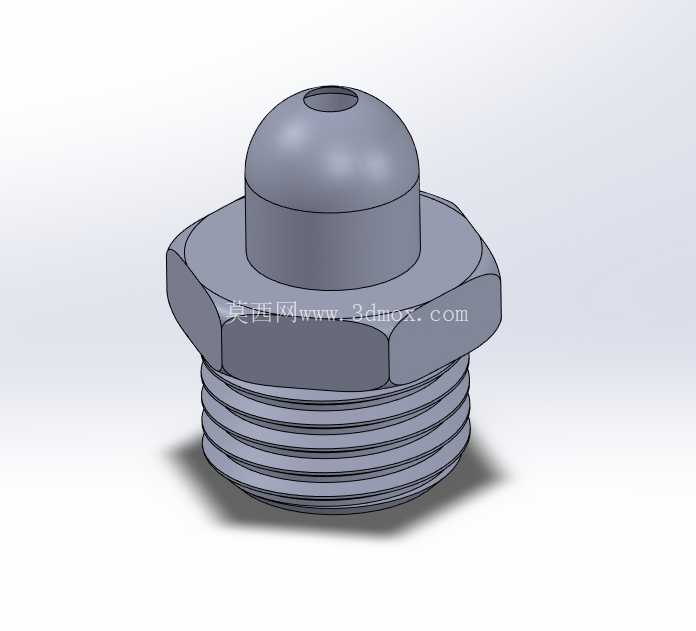

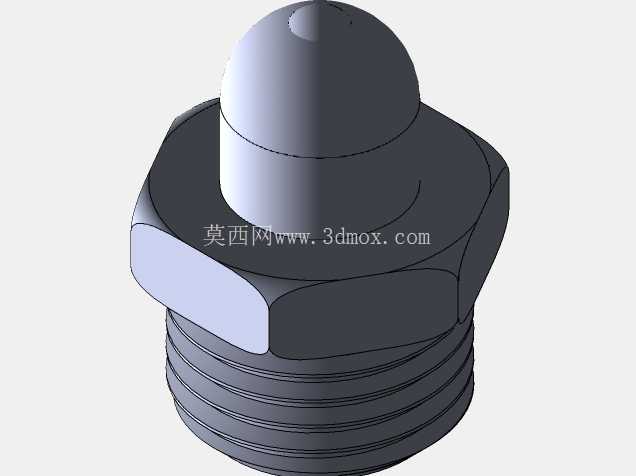

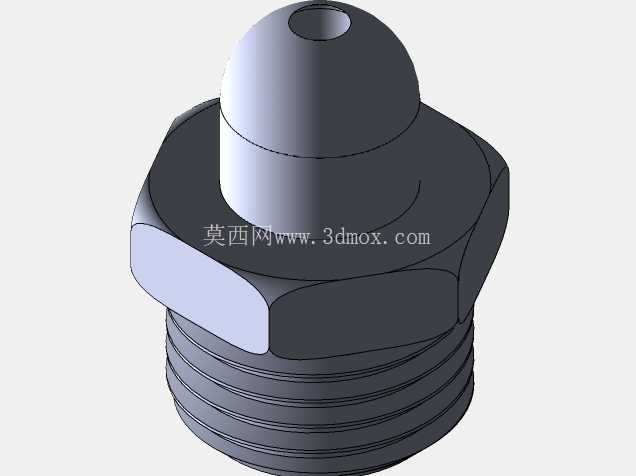

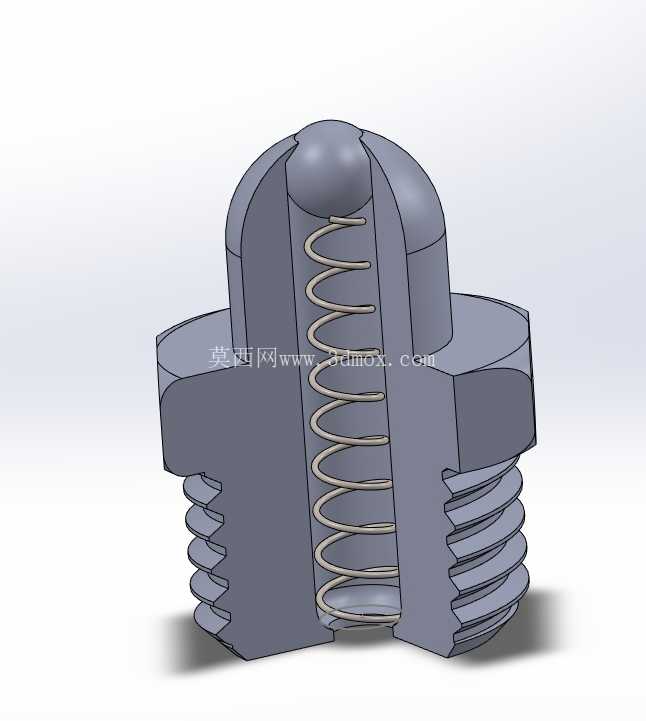

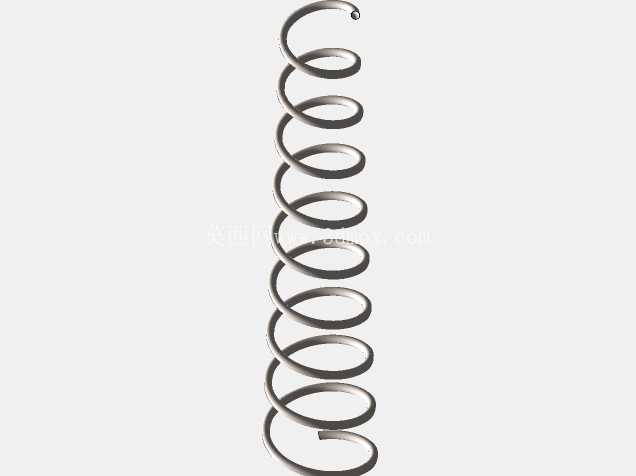

从结构设计逻辑来看，整个部件采用外螺纹作为安装连接基准，螺纹规格匹配公制10mm的安装螺孔，安装时仅需在螺纹段缠绕适量密封生料带或涂抹少量螺纹密封胶，拧入设备预设的注油螺孔即可完成固定，安装后外露的乳头部分高度控制在合理范围，不会与周边运动部件发生干涉，也不会因突出尺寸过大被现场杂物磕碰损坏。内部的弹簧采用等节距圆柱螺旋结构，预紧力经过匹配计算，既能够在无外力作用时推动顶部的密封乳头紧密贴合壳体上端的密封锥面，实现可靠封油，又不会在注油时因弹簧刚度过大导致注油枪对接阻力过高，影响注油操作效率。顶部的乳头采用圆弧过渡的半球形外形，能够适配标准手动注油枪、气动注油枪的注油嘴对接，对接时注油嘴下压乳头压缩弹簧，打开注油通道，润滑脂即可通过壳体内部的通油孔进入设备的润滑点位，注油完成后移除注油枪，弹簧自动复位推动乳头封闭通道，整个过程无需额外操作，密封动作随注油动作自动完成。

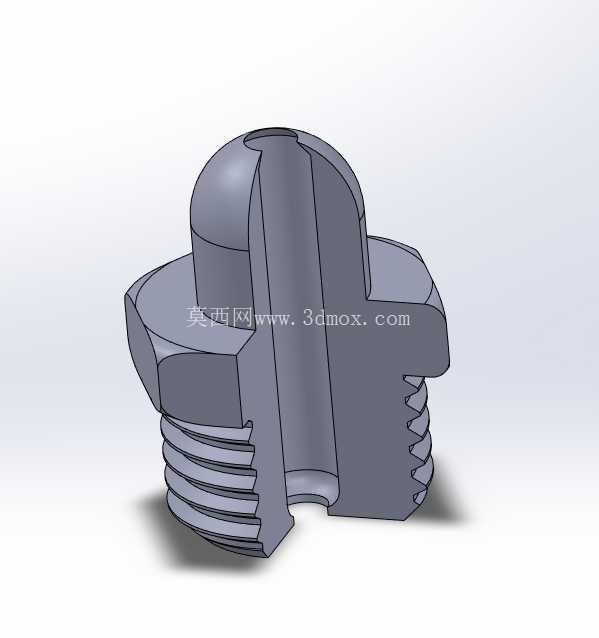

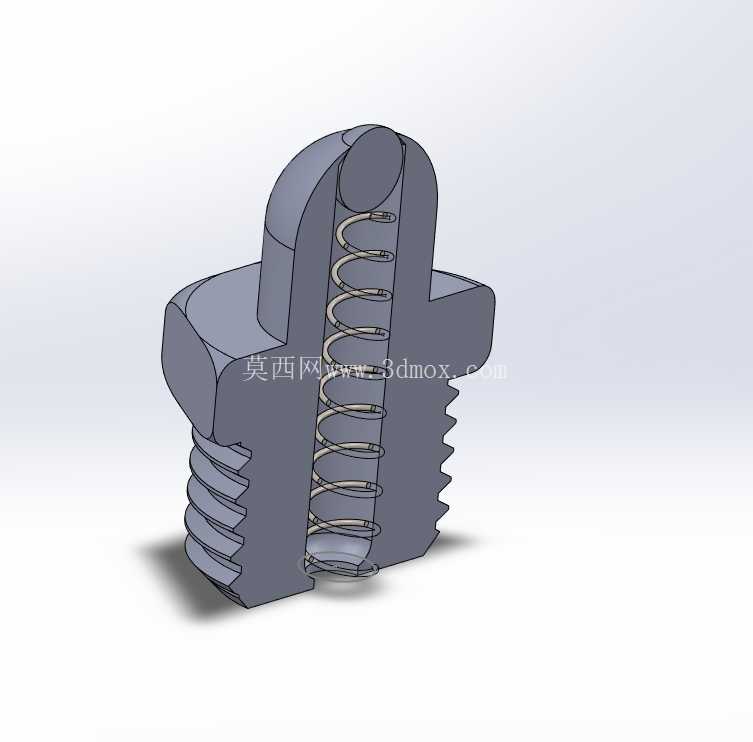

建模过程中需要重点关注几个配合尺寸的公差匹配：首先是壳体内部的弹簧安装腔深度与弹簧自由长度的匹配，要保证弹簧装配后存在合理的预压缩量，避免设备运行振动导致弹簧在腔体内窜动产生异响，同时也能保证密封面的比压足够，不会出现润滑脂渗漏；其次是乳头与壳体密封锥面的配合角度，两者锥角需要保持一致，接触环带宽度控制在0.8-1.2mm之间，既保证密封可靠性，又不会因接触面积过大导致乳头复位卡滞；另外外螺纹的收尾段需要设计合理的退刀结构，避免安装时螺纹末端与安装孔端面干涉，导致注油器无法拧紧到位，出现密封失效问题。壳体下部的外六角结构是专门为安装扳手预留的受力位，尺寸适配标准开口扳手，安装时可以通过扳手施加合适的拧紧力矩，既保证螺纹连接的密封性，又不会因力矩过大导致壳体开裂，毕竟这类注油器壳体多采用锌合金或低碳钢材质，过大的拧紧力矩很容易造成螺纹滑牙或者壳体断裂。

在实际设备运维场景中，这类注油器的通油孔径经过优化，能够适配00#到3#不同锥入度的润滑脂，不会出现高粘度润滑脂注油阻力过大的问题，同时内部通道没有直角转弯结构，润滑脂注入过程中流动阻力小，能够顺利到达需要润滑的摩擦副表面。乳头部分的外露表面做了圆弧钝化处理，没有尖锐棱角，现场运维人员操作注油枪时不会被划伤，同时圆润的外形也不容易积存灰尘和油污，日常设备清洁时很容易擦拭干净，便于日常巡检时观察注油器是否存在破损、渗漏的情况。和传统的旋盖式注油杯相比，这种乳头式注油器的体积更小，安装占用空间更少，适合在设备结构紧凑、安装空间受限的润滑点位使用，而且不需要每次注油时拧开油杯盖，注油操作效率更高，非常适合设备点位多、润滑频次高的生产车间使用。在建模时还需要考虑不同使用场景的适配性，比如在有腐蚀性介质的工况下，壳体、弹簧、乳头的材质可以根据需求更换为不锈钢材质，但整体安装尺寸和内部结构不需要调整，能够实现同规格的互换，降低设备备件的储备种类，减少运维成本。
