自动化仓储堆垛移载输送设备结构

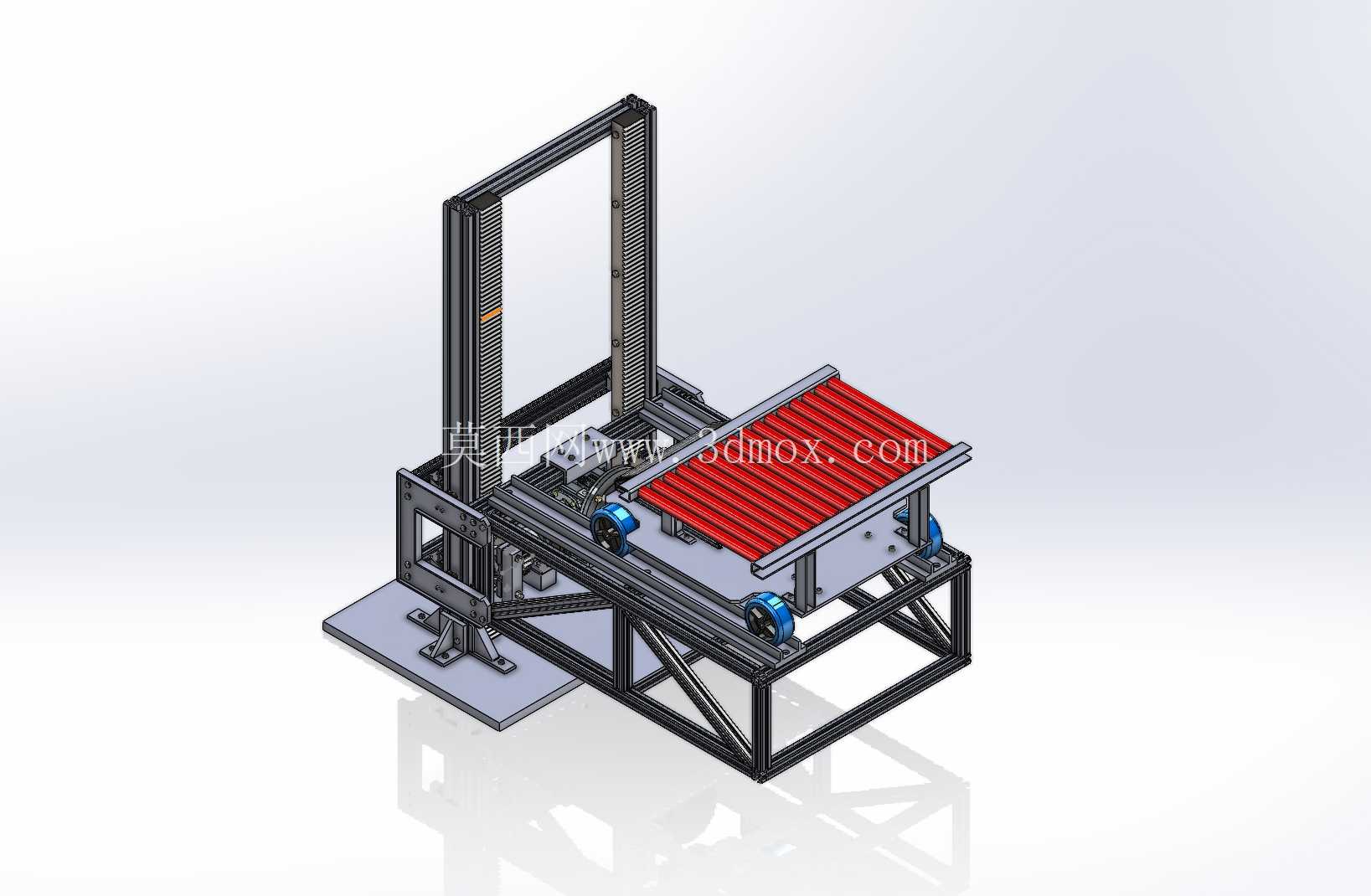

　　这套设备的核心定位是解决密集型自动化仓储场景下，单巷道内多货位的物料水平转运与垂直取放需求，区别于传统大型堆垛机的固定轨道安装形式，该设备采用集成式底盘设计，可在预设的平整仓储地坪导向路径上自主行走，适配层高在3米以内的中小型立体仓储货架布局，尤其适合电子元器件、小型机加工件、包装成品等单元化载具的出入库作业，可直接对接生产线末端出料位与仓储货架货位，省去中间人工转运的周转环节。从结构布局来看，设备下部采用方管焊接成型的框架式底盘，底盘四角配置带导向轮缘的行走轮组，轮组安装座预留有调节余量，可在现场安装时调整轮距与预紧力，适配不同宽度的地面导向槽或磁条导航路径，底盘框架内部预留了驱动电机、传动组件以及电气控制元件的安装空间，框架上平面做了铣平加工处理，保证上部升降机构的安装平面度误差控制在0.2mm以内，避免升降立柱安装倾斜导致的运行卡滞问题。

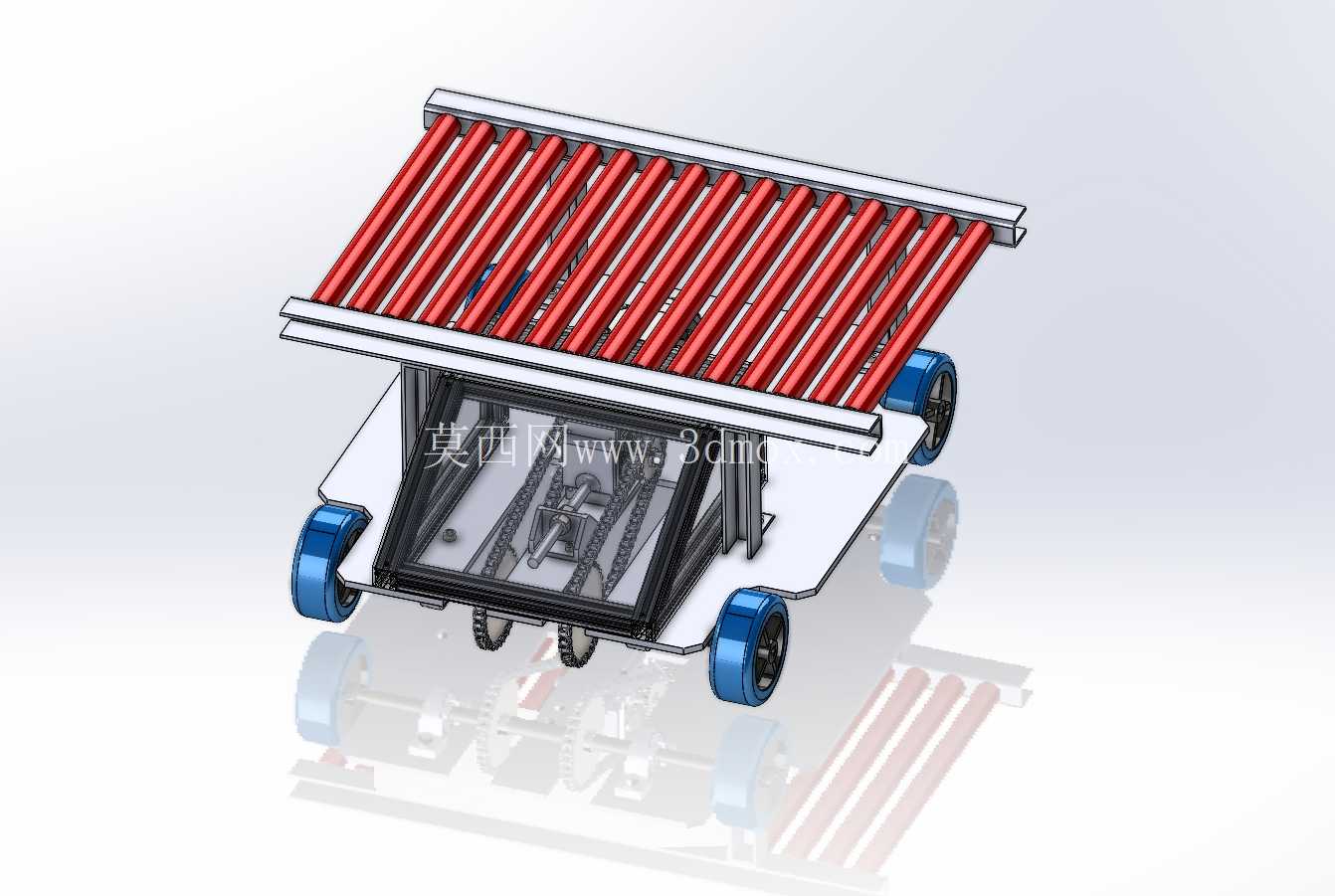

　　设备中部是带动力滚筒的输送台，滚筒采用等间距排布，单根滚筒的承载能力按50kg设计，滚筒表面做了镀锌防锈处理，相邻滚筒之间的间隙控制在30mm，可适配最小尺寸400mm见方的标准料箱或托盘输送，输送台两侧安装有可调式导向挡边，挡边通过腰型孔固定在台架上，可根据输送载具的实际宽度调整挡边间距，避免载具在输送过程中出现偏斜、卡滞，输送台的驱动端采用内置式电机搭配链传动结构，传动链外侧设置有可拆卸的防护罩，既可以避免杂物卷入传动部位，也方便后期维护时快速拆卸调整链条张紧度。设备后侧的双立柱升降结构是核心的取放执行部件，两根立柱采用铝型材或冷拔方钢加工而成，立柱的导向面经过精磨处理，配合直线导轨副实现滑台的垂直升降，滑台的驱动采用伺服电机搭配同步带或滚珠丝杠传动，可根据实际升降速度与定位精度需求灵活选配传动形式，升降滑台可与中部输送台对接，实现载具在滑台与输送台之间的平稳转移，滑台上同样设置有定位挡块与检测元件安装位，可根据需求加装光电传感器、机械限位块，保证载具停靠位置的准确性。

　　在设计思路上，这套设备优先考虑了现场安装的便捷性与后期维护的可达性，整体结构采用模块化拆分设计，底盘、输送台、升降立柱三个大模块之间均采用螺栓连接，不需要现场焊接作业，单模块的重量控制在两人可搬运的范围内，适合在已建成的仓储车间内进场安装，不需要预留大型设备的吊装通道。设备的外形尺寸充分考虑了中小型仓储巷道的通行需求，整体宽度控制在1.2米以内，长度控制在1.8米以内，升降行程可根据货架层高灵活调整，常规配置下最大升降高度为2.8米，可覆盖6层以内的中层货架货位，设备运行时的最小转弯半径根据行走轮组的转向结构设计，适配1.5米宽的标准仓储巷道，不会与货架立柱、周边防护设施发生干涉。

　　从实际运行逻辑来看，设备接收到出入库指令后，先通过底盘行走机构移动到目标货位对应的巷道位置，随后升降滑台上升到对应货位的高度，通过滑台上的取料机构将货位上的载具转移到滑台台面，随后滑台下降到与中部输送台平齐的高度，将载具转移到输送台上，再由底盘行走机构移动到出料位，通过输送台将载具输送到对接的生产线或出料辊道上，整个流程不需要人工介入，可24小时连续运行，相比人工叉车转运的作业模式，定位精度更高，不会出现人工操作导致的货位碰撞、载具跌落等问题。在结构细节处理上，所有焊接部位均做了去应力处理，避免焊接变形导致的装配误差，所有转动部位均预留了润滑注油口，可在设备不停机的状态下完成日常润滑保养，电气布线全部采用拖链内置走线方式，避免线缆外露导致的剐蹭损坏，设备的外轮廓所有尖角部位均做了倒圆角处理，避免现场运维人员磕碰受伤，底盘下部预留有电池仓与充电接口安装位，可根据需求配置蓄电池供电模式，不需要在巷道内铺设供电滑触线，进一步降低现场安装的施工成本与改造难度。
