光伏板面履带式清洁巡检机器人

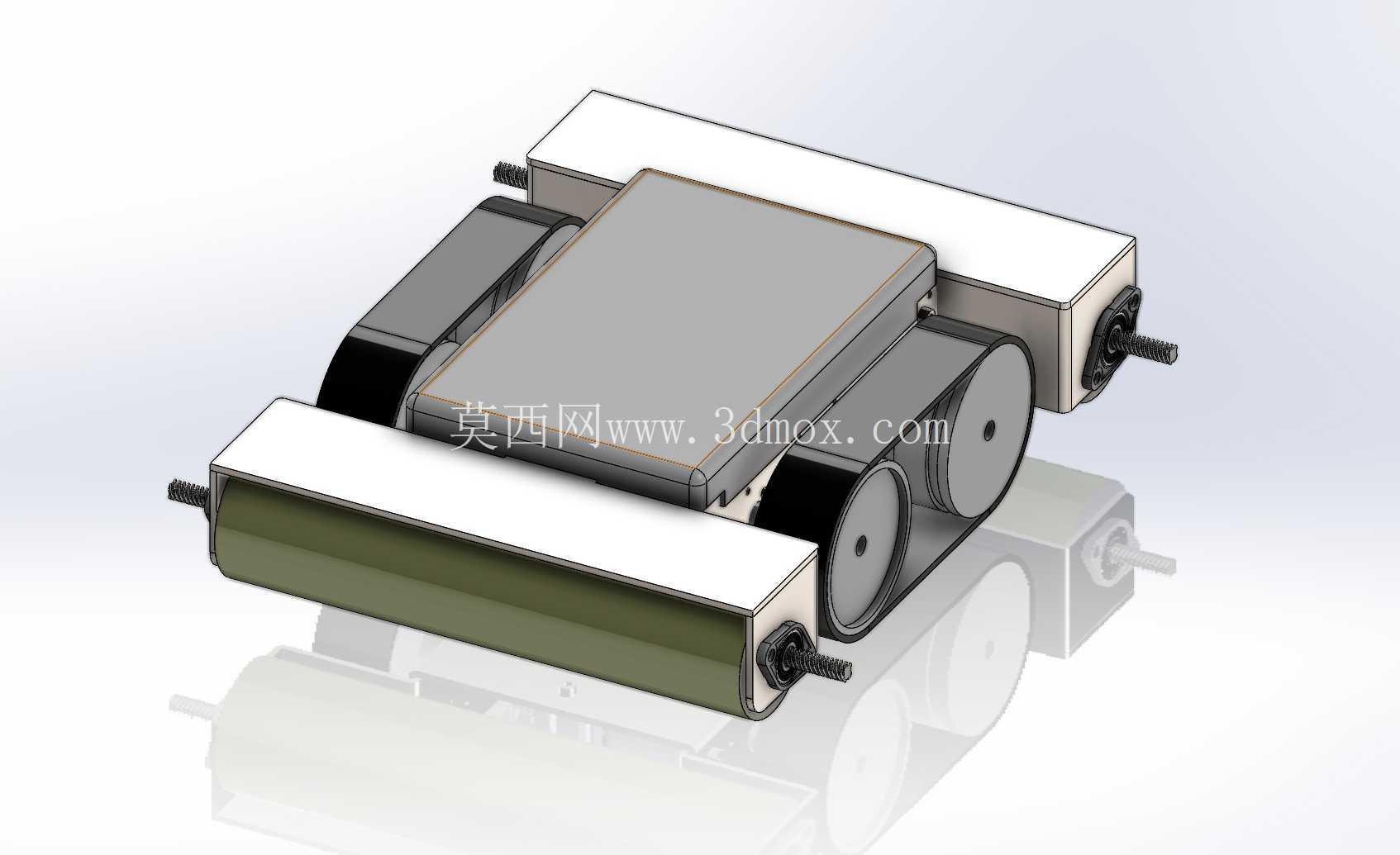

　　这款履带式光伏清洁机器人的结构方案，面向山地、屋顶、荒漠集中式光伏电站的板面运维场景开发，核心解决光伏组件表面积灰、落叶、鸟粪遮挡导致发电效率衰减的痛点，替代人工持杆刷洗、高压水冲的传统作业模式，尤其适配排布密集、坡面倾角大、人工通行风险高的光伏阵列区域。整机采用低矮扁平的机身布局，重心贴近光伏板面，在倾斜组件上行走时不易倾覆，两侧配置大宽度橡胶履带，履带接触面做防滑纹理处理，既可以增大与钢化玻璃板面的摩擦力，避免行走打滑偏移，又能分散整机接地压强，不会压裂光伏面板、划伤镀膜层。前端横向布置长幅滚刷执行机构，滚刷长度覆盖单块光伏板的有效清扫宽度，机器人沿板面纵向行走时即可一次性完成整幅板面的清洁作业，滚刷端设置浮动安装支架，可随板面微小起伏自适应调整压合量，保证刷丝始终贴合玻璃表面，遇到组件边框、拼接缝隙时能够小幅抬升避让，不会出现硬磕碰卡滞。

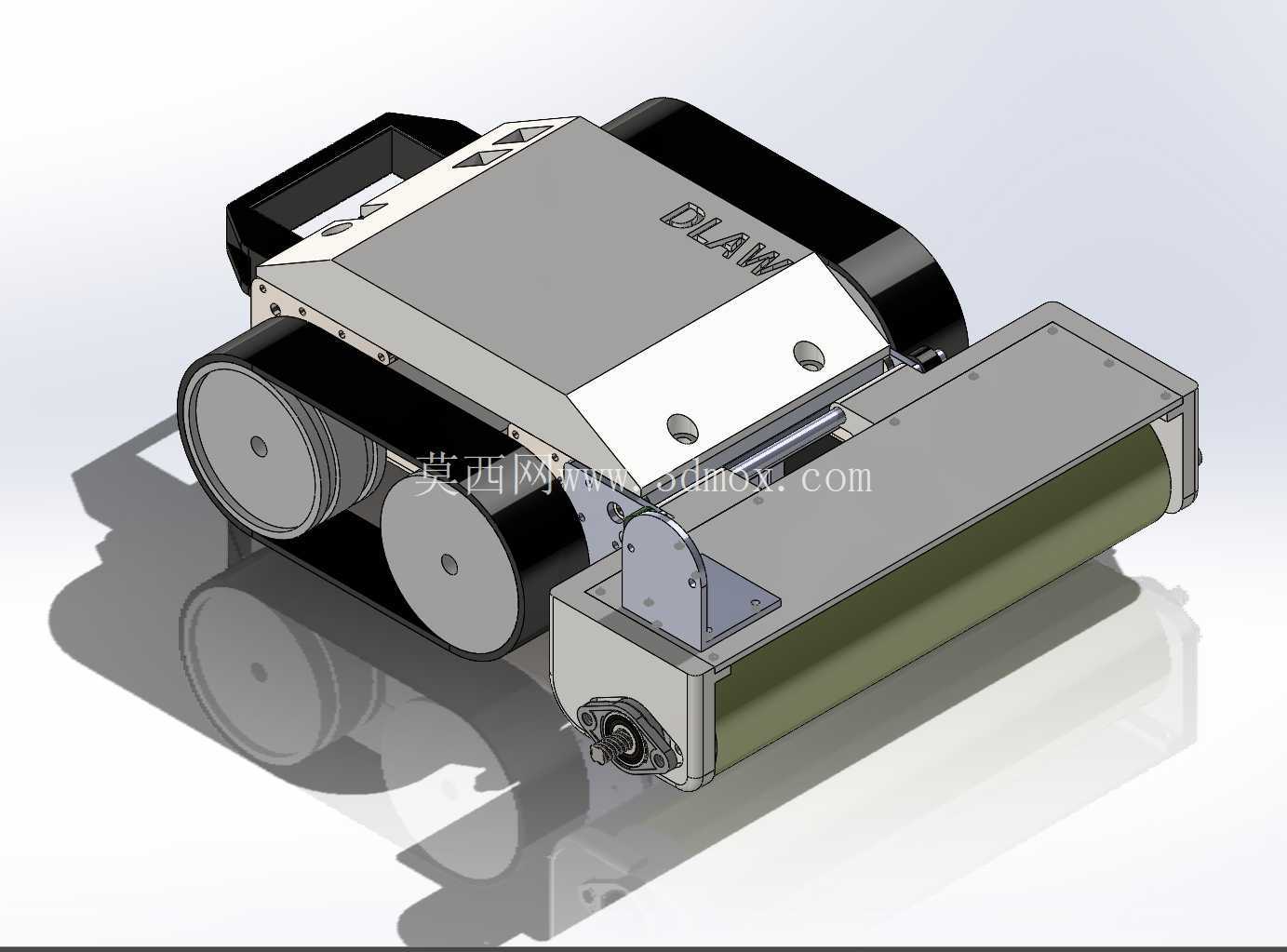

　　从结构设计逻辑来看，整机分为行走驱动舱、电控储能舱、清扫执行段三个独立模块：中部上方的封闭舱体容纳驱动电机、控制板与储能单元，舱体做坡面导尘造型，表面积灰不会堆积留存，边角全部做圆弧过渡，避免户外作业时勾挂线缆、杂草；两侧履带轮组采用前后从动轮+中部承重轮的排布，履带张紧机构集成在轮组侧端，运维时可快速调整张紧度、更换磨损履带；前端滚刷模块通过快装连接板与主机身连接，刷辊磨损后无需拆解整机即可单独拆卸更换，滚刷侧端搭载驱动单元，动力经侧边传动结构传递至刷辊，刷丝选用耐磨尼龙材质，干刷状态下即可扫去浮尘，轻度污渍场景也可配合微量喷水组件完成湿擦，不会在板面留下水痕。

　　设备的实际作业路径贴合光伏阵列排布特性：机器人可从阵列底端自行登上板面，沿组件纵向匀速行走，履带的跨缝能力可以顺畅越过相邻光伏板之间的拼接边框，不需要人工逐块搬运；机身搭载的倾角检测单元实时感知板面坡度，当坡面角度接近设计临界值时自动调整行走功率，保证左右履带转速同步，不会出现走偏掉道的问题。整机外形宽度与主流光伏组件宽度匹配，长度方向预留足够的电池与电控安装空间，机身最高点距离板面的高度控制在较低范围，在光伏阵列行间穿行时不会碰到上方排布的组件背板，底部离地间隙兼顾越障与防剐蹭需求，既可以跨过组件压块、接线盒等凸起结构，又不会因间隙过大导致重心升高。

　　建模过程中完整还原了各部件的装配约束关系：履带的链节铰接、轮系的轴承配合、滚刷的浮动铰接、舱体的密封安装边都做了实体建模，结构工程师可以直接参考该方案拆分加工件与外购件：履带轮、机身钣金支架、滚刷端座属于自制机加/钣金件，驱动电机、刷辊、履带橡胶件、密封胶条属于标准外购件，装配时可先将两侧轮组固定至机身底板，再扣合上部舱盖并做密封处理，最后挂载前端滚刷模块并调试浮动行程。该结构方案同时预留了功能扩展接口，机身顶部可加装检测传感器，在清洁作业的同时同步检测光伏板热斑、隐裂问题，实现清扫与巡检一体化作业，整套机构没有复杂的异形传动部件，加工装配难度低，户外运维场景下的故障点少，能够长期在沙尘、温差大的户外环境下稳定运行。
