压铸生产线用重载回转支撑转台结构

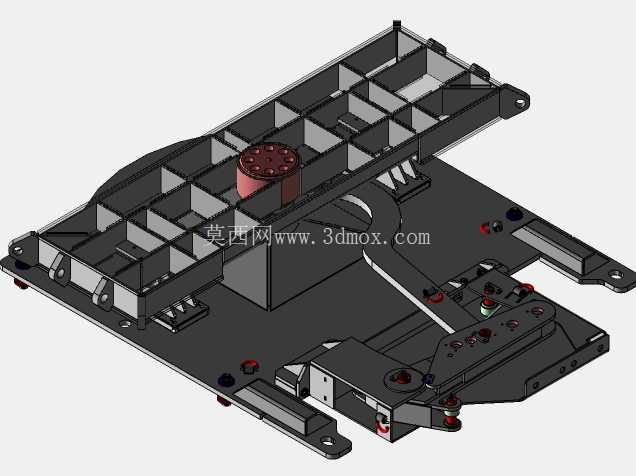

　　在压铸生产车间的上下料工位、铸件冷却流转工位以及多工序衔接的中转区域，这类回转转台是衔接不同作业单元的核心承载部件，日常需要承载压铸模具、待加工铸件以及配套的工装夹具完成定角度回转，实现不同工位间的物料切换，减少人工转运的路径长度，提升整线的作业节拍稳定性。从结构设计逻辑来看，该转台采用了分体式焊接机架作为底部承载基础，底板部分预留了多组安装固定孔位，可直接通过膨胀螺栓或者T型螺栓固定在车间的混凝土地基或者设备配套的安装底座上，安装边界需要预留至少周边300mm的操作维护空间，方便后期对回转驱动部件、定位锁紧机构进行检修调整。

　　上部的承载平台采用了格栅式筋板焊接结构，这种设计并非单纯为了减重，而是针对压铸生产现场的高温工况，格栅间隙可以快速散掉铸件携带的余热，避免热量持续传导到下部的回转支撑部件，造成润滑脂过早失效、密封件老化加速的问题，同时筋板的排布方向沿着回转受力的径向和切向交叉布置，在承受偏载载荷的时候，能够将应力均匀分散到底部的回转支撑连接法兰上，避免局部应力集中造成平台变形。核心的回转支撑部位采用了集成式的回转支承安装座，中心的圆柱形安装法兰可以适配不同规格的外齿式回转支承，根据现场的载荷需求，既可以搭配蜗轮蜗杆驱动结构实现低速大扭矩的回转输出，也可以搭配伺服电机加谐波减速器的结构实现高精度的角度定位，满足不同自动化程度生产线的适配需求。

　　平台侧面布置的多组缓冲限位组件，是针对转台回转到位时的冲击设计的，当转台转动到预设工位时，安装在底座上的限位块会先接触缓冲头，抵消大部分回转惯性冲击，之后锁紧销插入平台对应的定位套孔内，实现工位的刚性锁定，避免在取放铸件或者进行模具微调作业时，平台出现偏移晃动。从实际使用的场景来看，这类转台不需要搭配复杂的外围防护结构，本身的外露部件都做了倒角处理，没有尖锐的突出结构，现场操作人员在周边进行作业时，不会被转动部位剐蹭，同时底部的走线槽预留了足够的空间，驱动电机的线缆、工位检测传感器的线缆都可以通过中心的回转过线孔排布，避免转动过程中线缆被拉扯磨损。

　　在设计阶段需要重点核算的参数包含偏载工况下的倾覆力矩，因为压铸生产中经常会出现铸件放置位置偏离转台中心的情况，这时候回转支承承受的倾覆力矩会远大于均匀承载的工况，因此底部的安装螺栓等级不能低于8.8级，且安装时需要按照对角顺序分次拧紧，保证法兰面的受力均匀。另外平台上的安装孔位采用了模块化的排布设计，不同规格的压铸模具、工装夹具都可以通过过渡连接板直接固定在平台上，不需要重新在平台上钻孔攻丝，大幅缩短了现场换型的调整时间。转台的整体高度控制在适合人工操作的区间，当操作人员站在转台周边作业时，平台上的工件高度刚好处于人体工学的舒适操作范围，不需要过度弯腰或者抬臂，能够降低长时间作业的疲劳感。针对压铸现场存在金属碎屑、脱模剂飞溅的工况，回转支撑的外侧加装了环形的防尘挡圈，能够阻挡大部分碎屑和液体进入支撑滚道内部，延长维护保养的周期，日常只需要定期通过注油嘴补充润滑脂即可，不需要频繁拆解清理。
