便携式手电钻立式固定钻孔支架结构

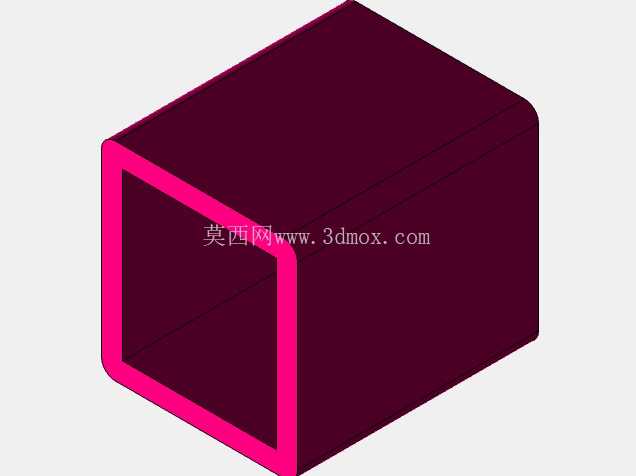

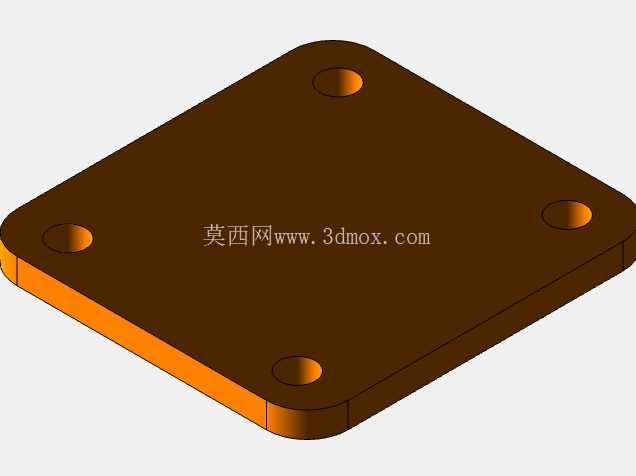

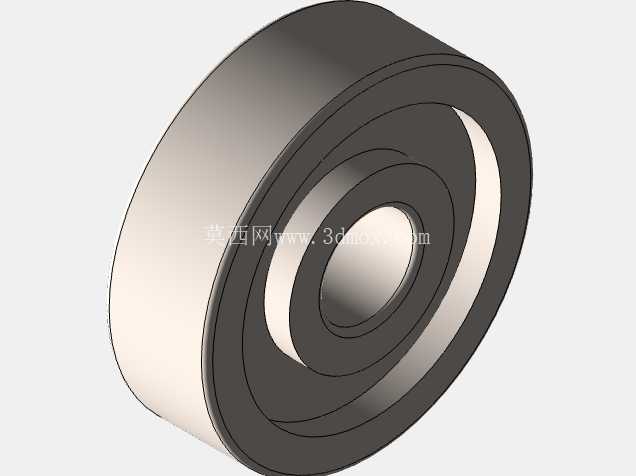

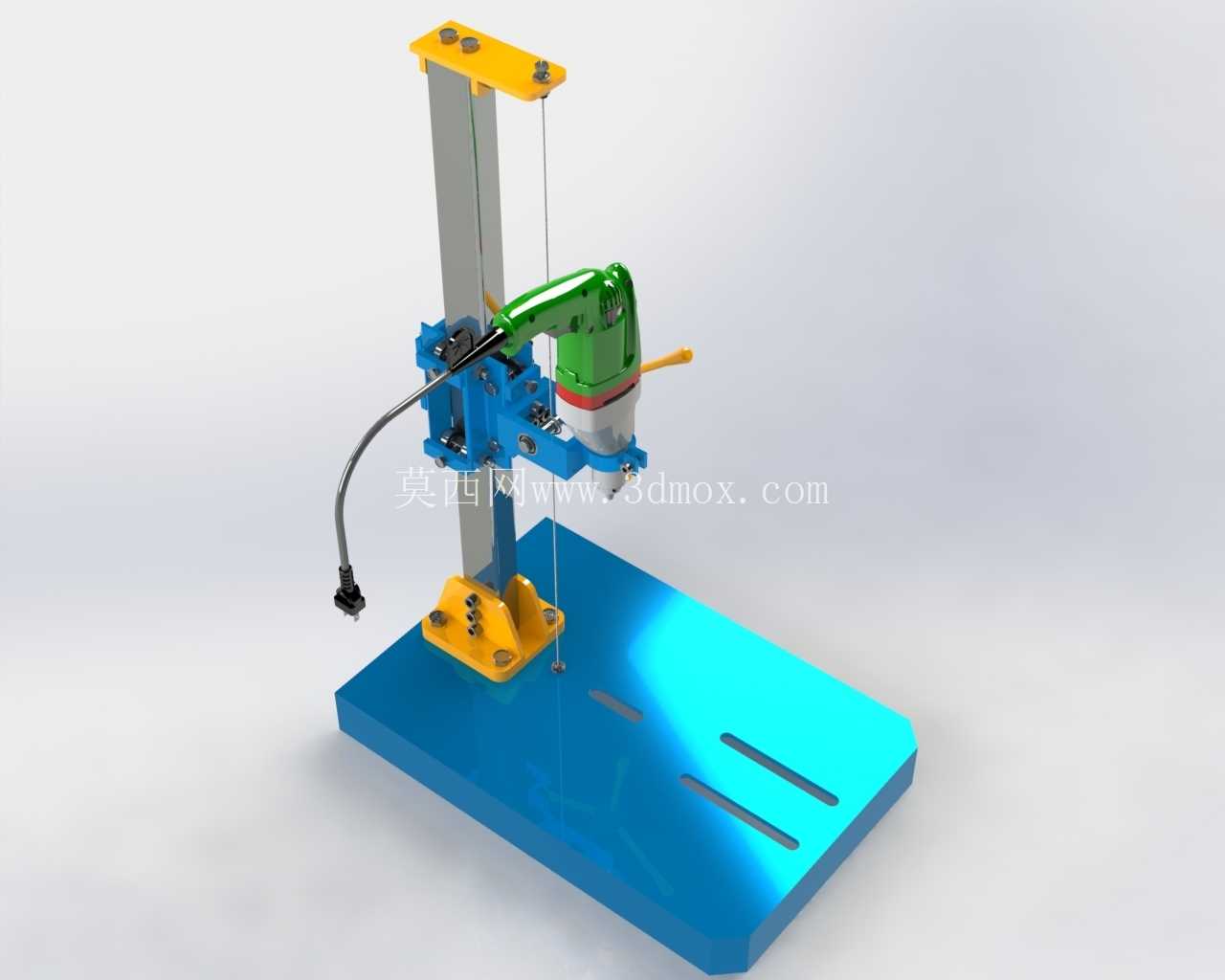

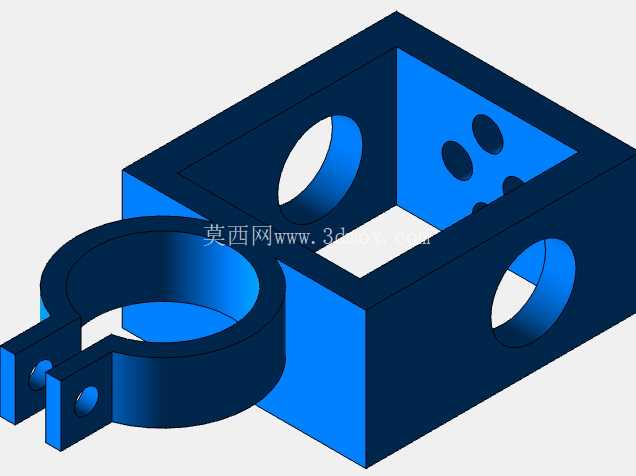

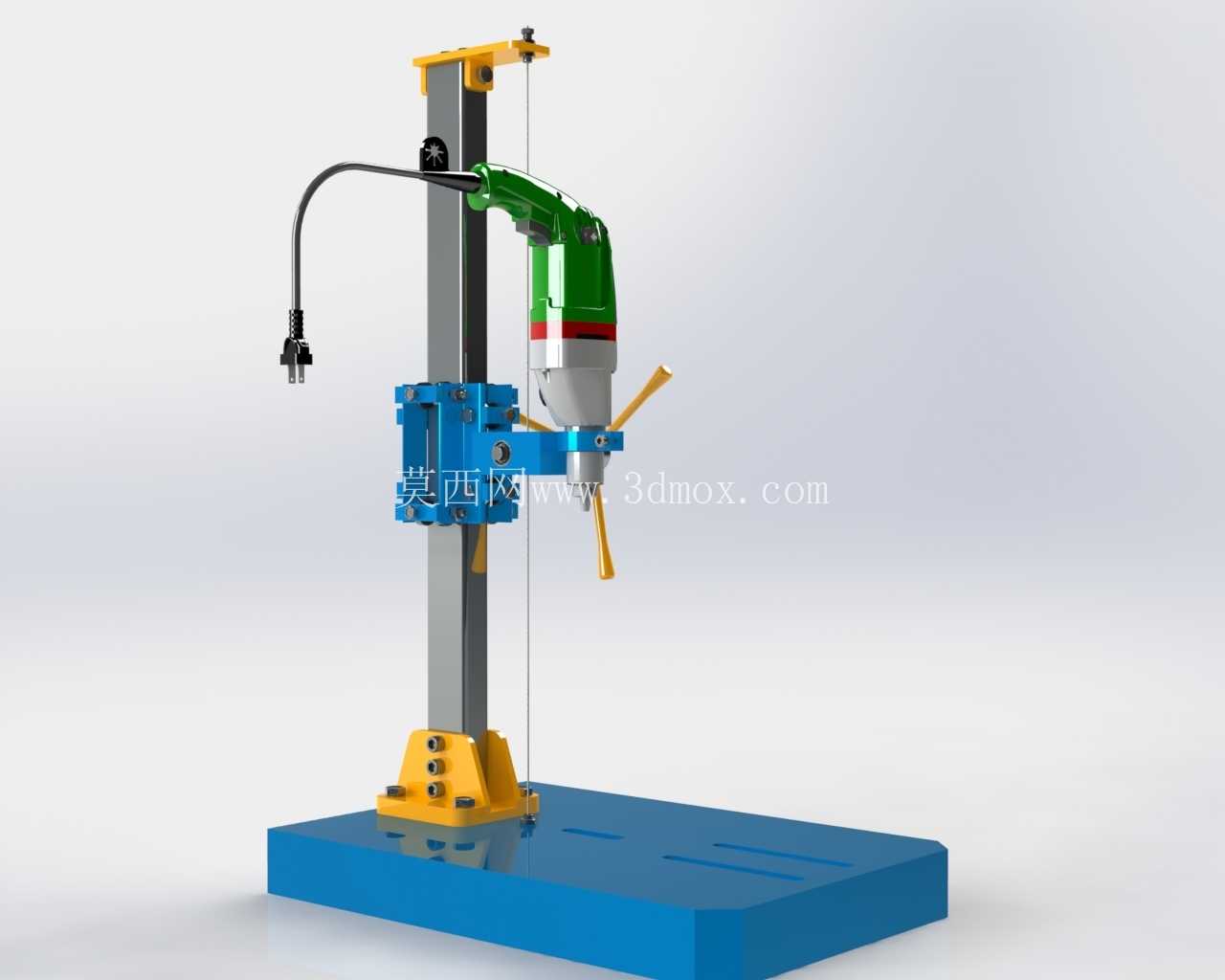

　　立柱采用冷拉方钢型材加工，表面做发黑防锈处理，立柱与底座之间通过加厚三角筋板焊接连接，筋板与立柱、底座的连接位置均做满焊处理，焊后打磨平整，保证立柱与底座上表面的垂直度公差控制在0.05mm/100mm以内，为钻孔进给提供稳定的垂直导向基准。手电钻固定滑座采用分体式抱箍结构，抱箍内孔适配常规10mm、13mm夹头规格的手持电钻颈部尺寸，通过侧面两个锁紧螺栓实现电钻的快速装夹固定，滑座与立柱之间配合直线轴承，保证滑座沿立柱上下滑动时无卡滞、无径向晃动，滑动间隙可通过侧面的调节螺钉进行微调，长期使用出现磨损后无需更换整体滑座，仅需调整间隙即可恢复导向精度。在小型机加工、五金维修、家装现场钻孔作业场景中，常遇到手持手电钻钻孔垂直度差、进给力度不稳定、重复钻孔定位精度不足的问题，这款立式手电钻固定支架正是为解决这类现场作业痛点设计的辅助工装结构。整套支架采用立式单立柱布局，底部为整块加厚矩形铸铁底座，底座上表面加工有平行T型槽，可通过T型螺栓搭配压板固定待加工工件，底座底部预留四个地脚安装孔，既可以直接放置在工作台面使用，也可以通过膨胀螺栓固定在地面或专用工位台上，避免钻孔过程中设备移位。

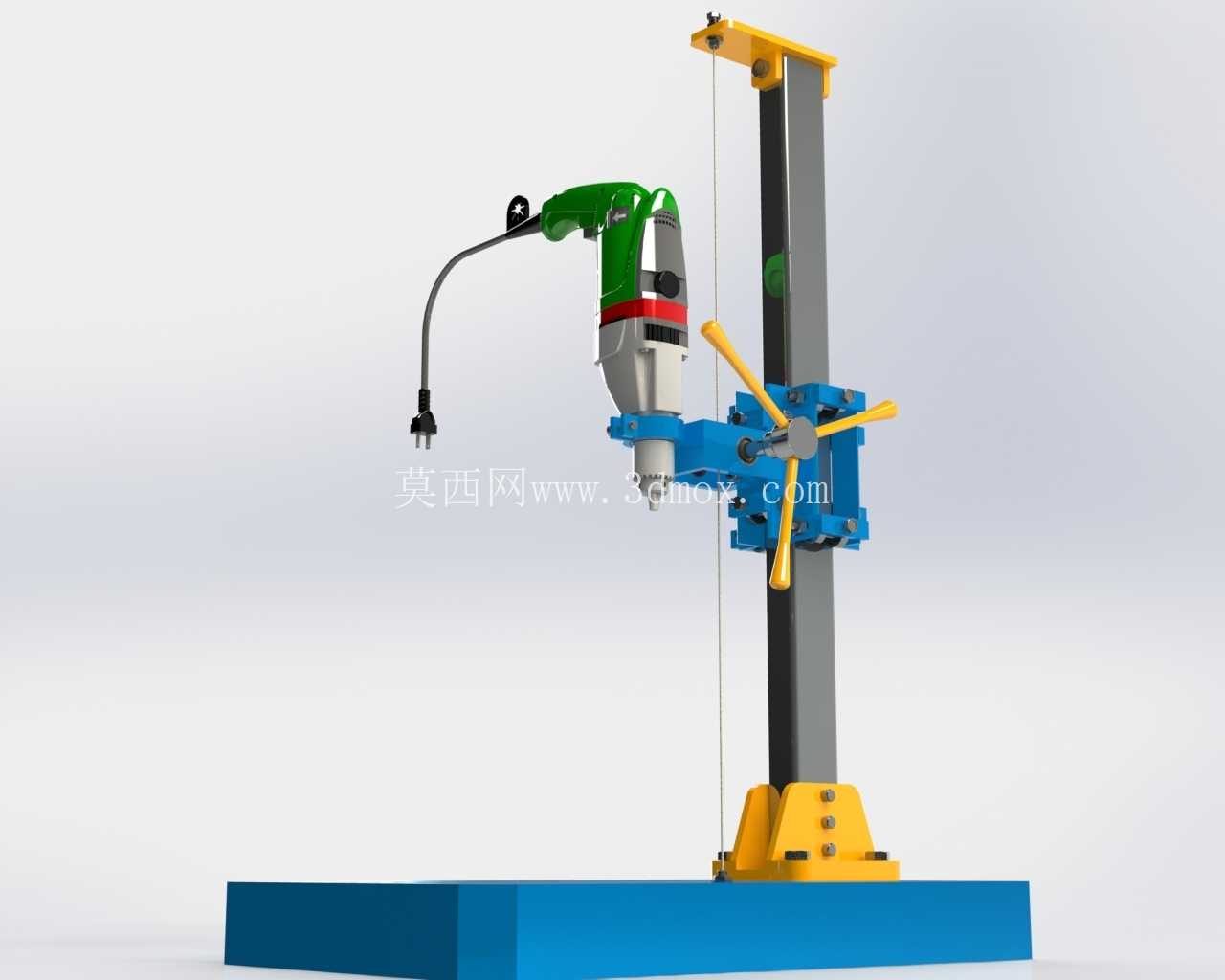

　　进给操作手柄采用三辐式摇臂结构，摇臂与滑座内部的齿轮齿条传动机构连接，立柱侧面加工有整段齿条安装槽，齿条通过内六角螺钉固定在立柱侧面，转动手柄时齿轮沿齿条滚动，带动滑座实现平稳的垂直进给，进给行程可通过立柱上部的限位块进行调节，限位块采用快拆式锁紧结构，松开锁紧旋钮即可沿立柱上下滑动调整位置，拧紧后即可锁定钻孔深度，满足不同厚度工件的盲孔、通孔钻孔深度控制需求，避免钻穿工件或进给超程损坏钻头。支架上部设置有电源挂钩与线缆固定卡扣，可将手电钻的电源线沿立柱侧面排布固定，避免进给过程中线缆缠绕到运动部件上，提升作业安全性。

　　滑座侧面还预留有辅助手柄安装位，针对大直径钻孔作业需要更大进给力的场景，可加装辅助侧手柄，方便操作人员双手施加进给压力。整套支架的设计充分考虑了现场作业的通用性，无需对原有手电钻做任何改装，仅需松开抱箍螺栓即可快速装拆手电钻，拆下后手电钻仍可正常作为手持工具使用，实现一台电钻兼顾手持灵活作业与立式支架高精度钻孔的双重需求。在实际应用中，这类支架可替代小型台钻完成薄板、小型型材、塑料件、木质工件的钻孔作业，相比固定式台钻，整体重量更轻，便于携带到户外作业、上门维修等非固定工位场景使用，安装占地面积不足0.1平方米，可放置在普通钳工台、甚至临时搭建的工作面上使用。

　　结构设计上所有受力部件均做了应力校核，底座重量占整套设备总重的60%以上，有效降低钻孔过程中的重心，减少振动，即使钻削10mm直径的普通钢材孔时，整套支架也不会出现晃动或倾斜。滑座的抱箍内壁粘贴有橡胶防滑垫，既可以避免锁紧时刮花电钻外壳，也可以增大摩擦力，防止钻孔过程中电钻在抱箍内转动移位。立柱顶端设置有防尘盖，避免加工产生的铁屑、灰尘落入直线轴承与立柱的配合间隙内，延长滑动部件的使用寿命，日常维护仅需定期在立柱表面涂抹少量润滑脂即可，无需复杂的保养操作。针对不同规格的手电钻，抱箍结构可通过更换不同厚度的调节垫片适配更大直径的电钻颈部，拓展了支架的适用范围，无需针对不同型号电钻单独开发固定结构，降低了工装的制造成本与使用门槛。
