手动立式自制压合作业设备结构设计

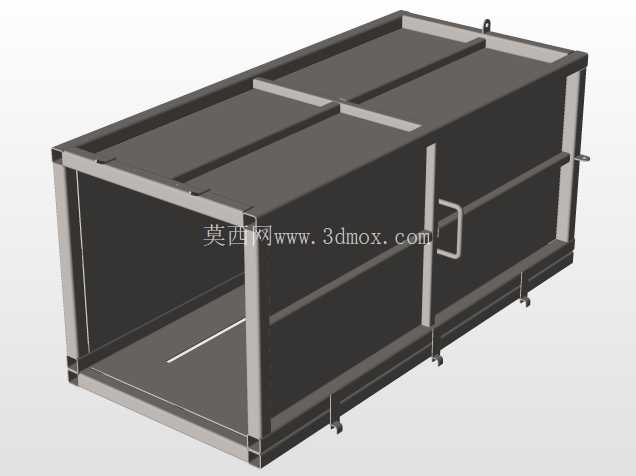

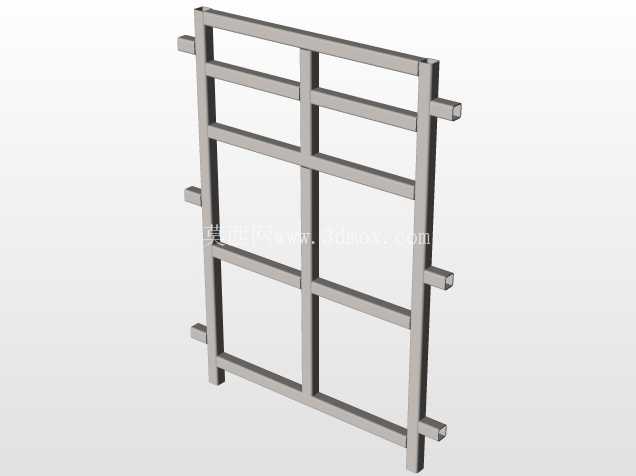

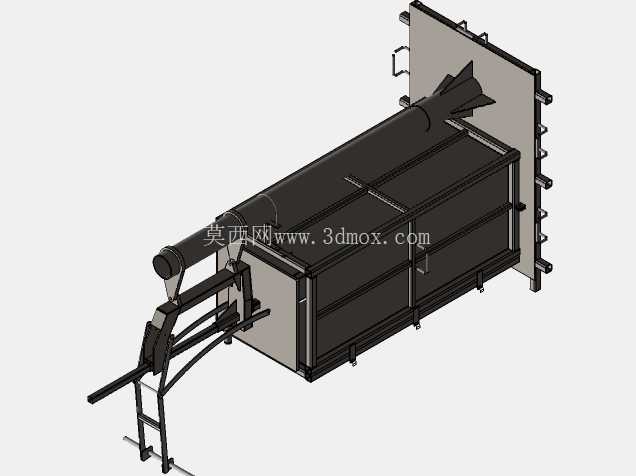

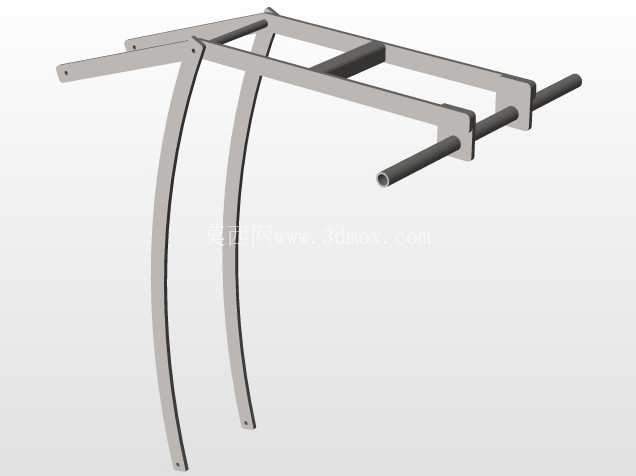

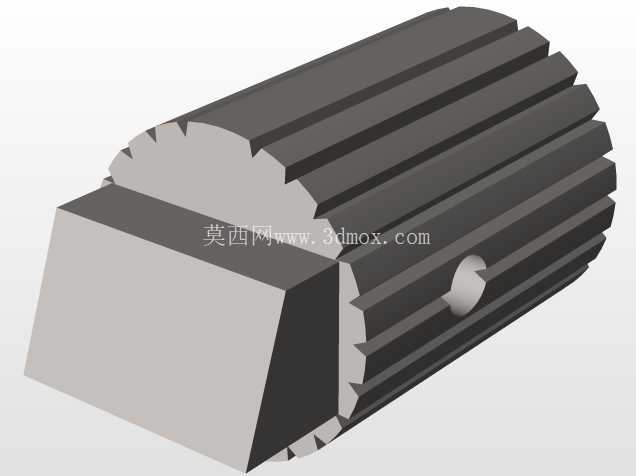

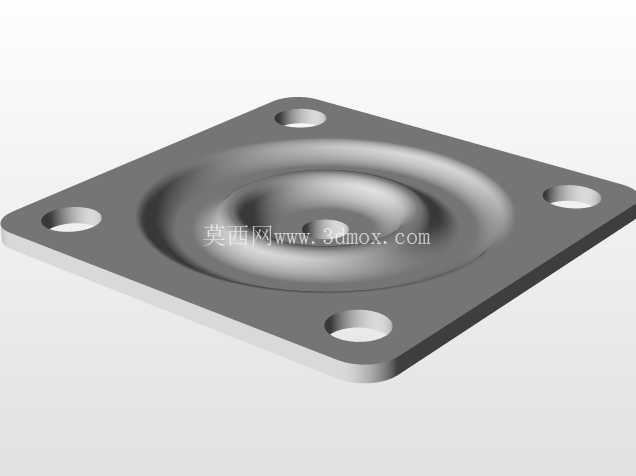

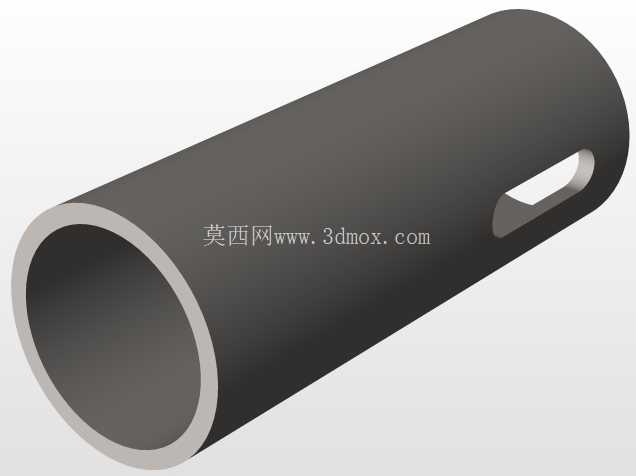

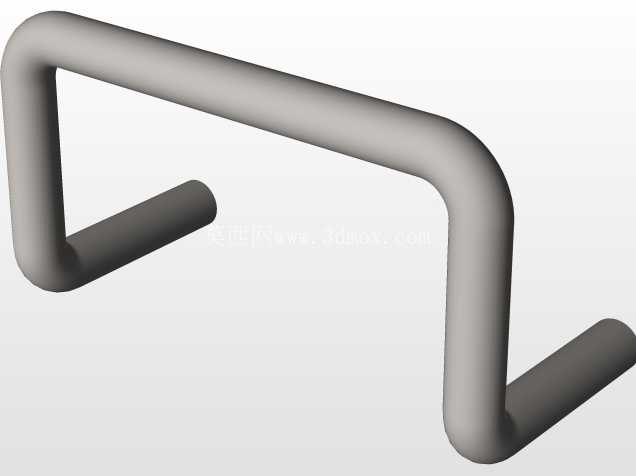

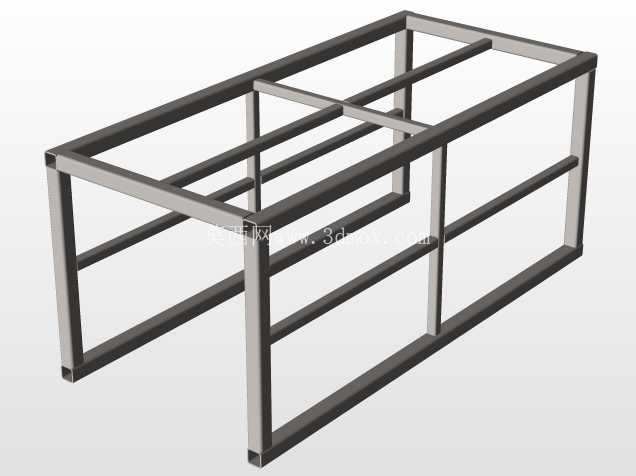

　　这款手动立式压合作业设备，主要面向小型加工工坊、维修站点、小批量试制场景的压装、压印、简易成型作业需求，无需外接动力源，仅靠人力操作即可完成常规小吨位压合作业，适配没有稳定供电、作业空间局促的零散加工场景，也可作为生产线旁的辅助补压工位设备，应对临时小范围压装调整需求。从结构设计逻辑来看，设备采用立式方管焊接机架作为主体承载结构，底部设置带安装孔的方形底座，可通过膨胀螺栓直接固定在水泥地面或者重型工作台面上，安装边界要求底座周边预留至少300mm的操作空间，方便操作人员站在设备正前方完成工件摆放、压杆操作、工件取出的全流程动作，整体设备高度控制在1.8米左右，压头最大下行行程约300mm，可适配高度不超过250mm的工件压合作业，不会出现行程不足无法压合到位的问题。上部操作机构采用杠杆增力结构设计，通过铰接的长操作手柄配合内部的连杆传动结构，将人手施加在手柄末端的力放大数倍传递到垂直布置的压杆上，压杆与机架之间设置导向套结构，保证压头下行过程中始终保持垂直状态，不会出现偏载卡滞、压合面歪斜的问题，压头末端预留标准安装接口，可根据实际作业需求更换平压头、成型压头、定位压头等不同工装，适配轴承压装、小零件铆接、薄板材压印、简易工件校形等不同作业需求。

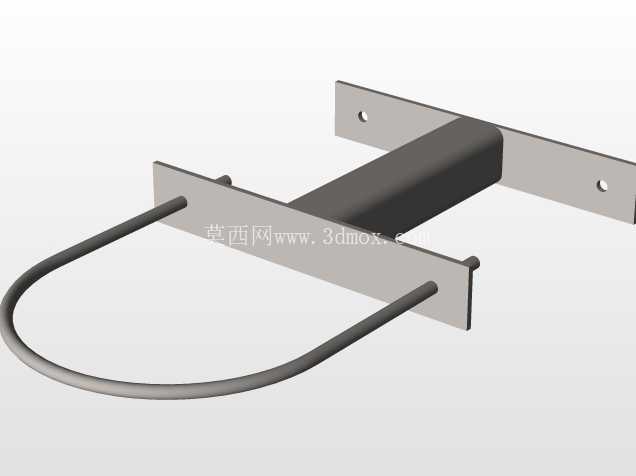

　　机架中部设置可调节高度的工作台面，通过侧面的锁紧销结构可快速调整台面与压头之间的间距，针对不同高度的工件无需额外加装垫块，调整到位后锁紧销可完全承载压合作业时的反作用力，不会出现台面下滑、偏移的问题，机架侧面还设置有小型储物格，可放置常用的替换压头、锁紧扳手、待加工小零件，减少作业过程中来回取放工具的走动距离。从实际使用的角度考虑，设备所有铰接转动位置都设计有自润滑衬套，长期使用无需频繁加注润滑油也不会出现卡滞异响，整体机架采用壁厚3mm的方管焊接成型，焊接后做去应力退火处理，长期承受压合反作用力也不会出现机架变形、焊缝开裂的问题，操作手柄末端套有防滑橡胶套，操作人员施力时不会出现打滑脱手的情况，压杆上部设置有限位挡块，可限制压头的最大下行位置，避免操作时压头超出行程撞击工作台面造成设备损坏。

　　不同于动力驱动的压合设备，这款手动设备没有复杂的电控、液压或者气动系统，日常维护仅需要定期检查铰接位置的磨损情况、锁紧机构的可靠性即可，故障率极低，即使是没有设备维护经验的操作人员也能快速上手使用，压合作业的压力大小完全由操作人员通过手柄施加的力控制，针对脆性零件、薄壁零件的压合作业，可以灵活控制压合力大小，避免压力过大造成工件碎裂、变形报废的问题，非常适合小批量多品种的零散加工作业场景。

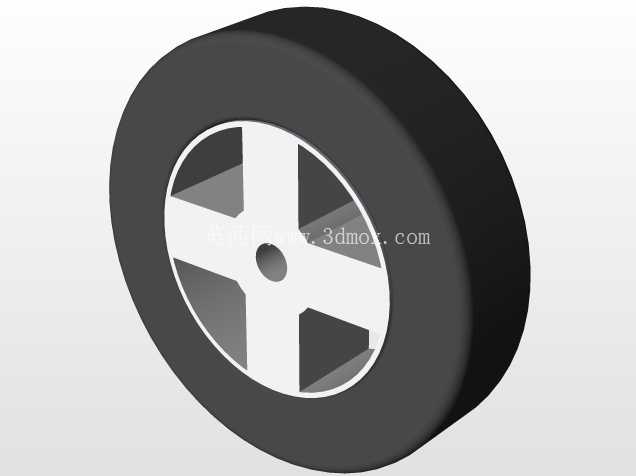

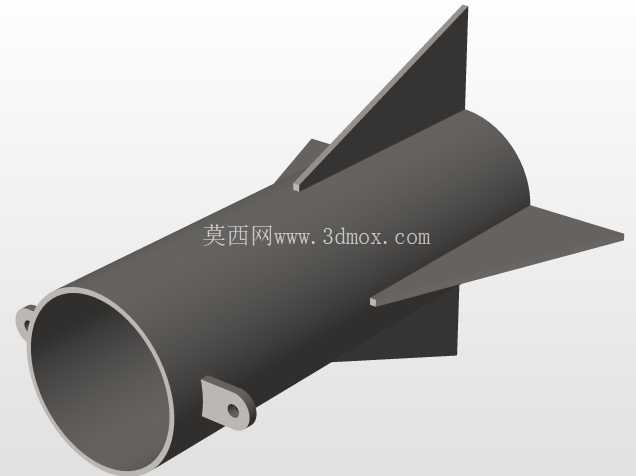

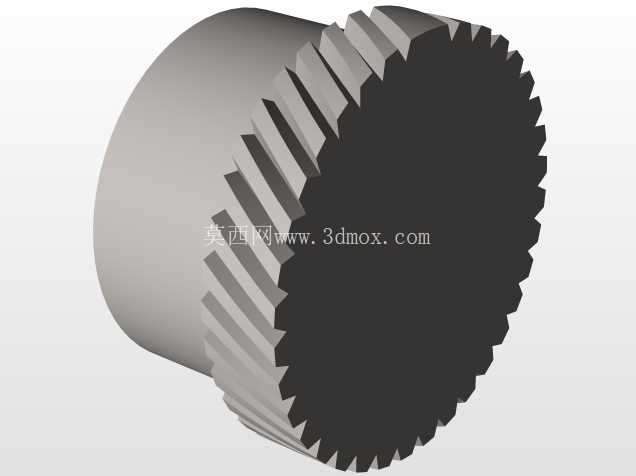

　　在三维建模过程中，所有结构件都按照实际加工尺寸1:1还原，焊接位置的焊脚尺寸、铰接孔的配合公差、导向套的安装位置都完全符合实际加工要求，可直接作为自制该类设备的加工参考图纸，各个零件之间的装配关系、运动干涉情况都经过完整校验，操作手柄摆动过程中不会与机架、工件放置区域发生碰撞，压杆全程运动顺畅无卡滞，底座安装孔的位置、尺寸也按照常用膨胀螺栓规格设计，现场安装时可直接配打安装孔，不需要二次修改底座结构。
