工业级零件滚压成型滚筒机结构设计

　　在钣金加工、五金零件批量成型的生产场景中，这类滚筒式滚压设备常被布置在冲压工序后段、表面处理工序前段，承担薄金属板材的连续滚压校平、特定弧度预弯、叠层零件压合贴合的核心工序，相比单次冲压成型的压机，滚筒式结构的连续作业特性可以适配长条状、大面幅零件的连续加工需求，避免单次冲压带来的局部应力集中、成型面棱线错位的问题。从设备的整体结构来看，主体采用方管焊接的框架式机架作为承载基础，机架底部预留了100mm高度的调平脚安装空间，可适配车间地面±15mm的平整度误差，安装时不需要额外浇筑设备基础，直接通过膨胀螺栓固定在硬化地面即可，机架整体的宽度控制在1200mm区间，长度方向尺寸为1600mm，整体占地面积不到2平方米，适合中小型机加工车间、钣金作坊的工位紧凑布置，不会占用过多的生产通道空间。

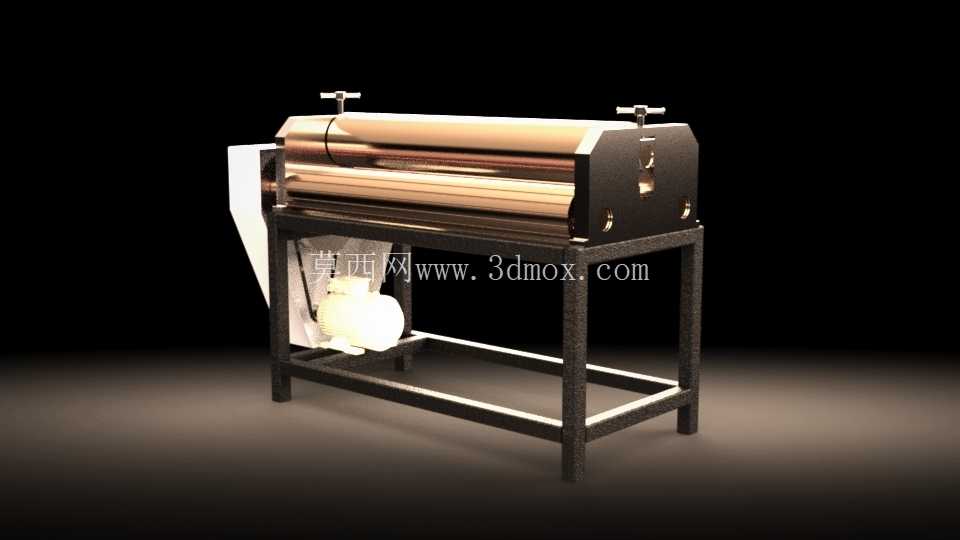

　　设备上部的核心作业单元为上下平行布置的两根硬质镀铬辊筒，辊筒表面做了镜面抛光处理，粗糙度控制在Ra0.8以下，避免滚压过程中在金属零件表面留下压痕、划伤，辊筒两端的轴承座采用可调式安装结构，顶部设置了T型手柄调节结构，操作人员可以根据待加工零件的总厚度、所需的滚压压力，手动旋转手柄调整上下辊筒的间隙，间隙调节范围在0-20mm之间，可覆盖0.3mm到18mm厚度的叠层金属件、薄钢板的加工需求，调节位置带有刻度标识，重复定位精度可以控制在0.1mm以内，批量加工时不需要反复试机校准参数。

　　辊筒的驱动单元布置在机架左侧的护罩内部，通过减速机构将动力传递到下辊筒，上辊筒依靠与工件、下辊筒的摩擦力随动转动，这种驱动结构可以避免上下辊筒转速差带来的零件表面搓动问题，滚压作业的线速度控制在12m/min，既可以保证连续进料的作业效率，也不会因为速度过快导致零件进料偏移、成型尺寸超差。设备的进料端设置了可调式导向挡板，挡板可以沿着辊筒轴向方向调整位置，适配不同宽度的零件进料定位，操作人员只需要将待加工零件沿着导向挡板推入辊筒间隙，即可完成连续滚压作业，不需要复杂的工装定位，对于小批量多品种的加工场景适配性极强。在设计思路上，这款设备优先考虑了车间日常维护的便捷性，辊筒两端的轴承采用带座外球面轴承，不需要拆卸整体机架即可完成轴承的更换、润滑作业，驱动电机布置在机架下部的安装位，电机与减速机构之间采用皮带传动，过载时皮带会发生打滑，避免硬过载导致辊筒变形、电机烧毁的问题，设备整体的外露转动部件都设置了安全护罩，符合车间作业的安全防护要求，操作人员作业时不会接触到转动的传动部件。

　　从实际使用的场景来看，这类滚筒机除了基础的金属板材校平之外，还可以通过更换不同表面槽型的辊筒，完成金属薄板的压筋、瓦楞板预成型、保温铁皮的卷圆预弯等作业，部分五金加工厂还会用这类设备完成橡胶垫与金属基板的压合贴合、纸质滤芯的卷制成型等非金加工工序，设备的通用性较强，不需要做大规模的结构改动即可适配多种加工需求。设备的出料端没有设置额外的接料机构，加工完成的零件会顺着辊筒的转动方向直接送出，操作人员可以在出料端直接收集加工完成的零件，也可以根据自身生产线的布置需求，在出料端衔接输送线，将加工完成的零件直接送入下一道打磨、喷涂工序，实现连续化生产。机架下部预留了足够的储物空间，可以放置日常维护用的润滑脂、间隙调整用的扳手等工具，也可以存放待加工的小型零件，充分利用设备的下部空间，减少工位周边的杂物堆放。整体结构没有采用复杂的电控系统，仅设置了简单的启动、停止、急停按钮，设备的故障率极低，对于操作人员的技能要求不高，新员工经过简单的培训即可掌握设备的操作、间隙调整方法，适合中小型加工企业的人员配置现状，不需要配备专门的设备维护人员，日常仅需要定期给轴承加注润滑脂、检查皮带张紧度即可保证设备长期稳定运行。
