五轴可伸缩液压鹅颈低平板运输挂车

在大件物流与工程设备转运场景里，这类五轴可伸缩液压鹅颈低床挂车是解决超限重载运输的核心载具，日常作业中常用来转运挖掘机、推土机、轮式起重机、矿用采掘设备这类自重远超普通货运限值、外形尺寸超宽超长的工程装备，也可承担大型钢结构构件、重型工业机床的跨区域转运任务，适配公路大件运输的合规装载要求，同时兼顾非铺装工地现场的短距离驳运需求。

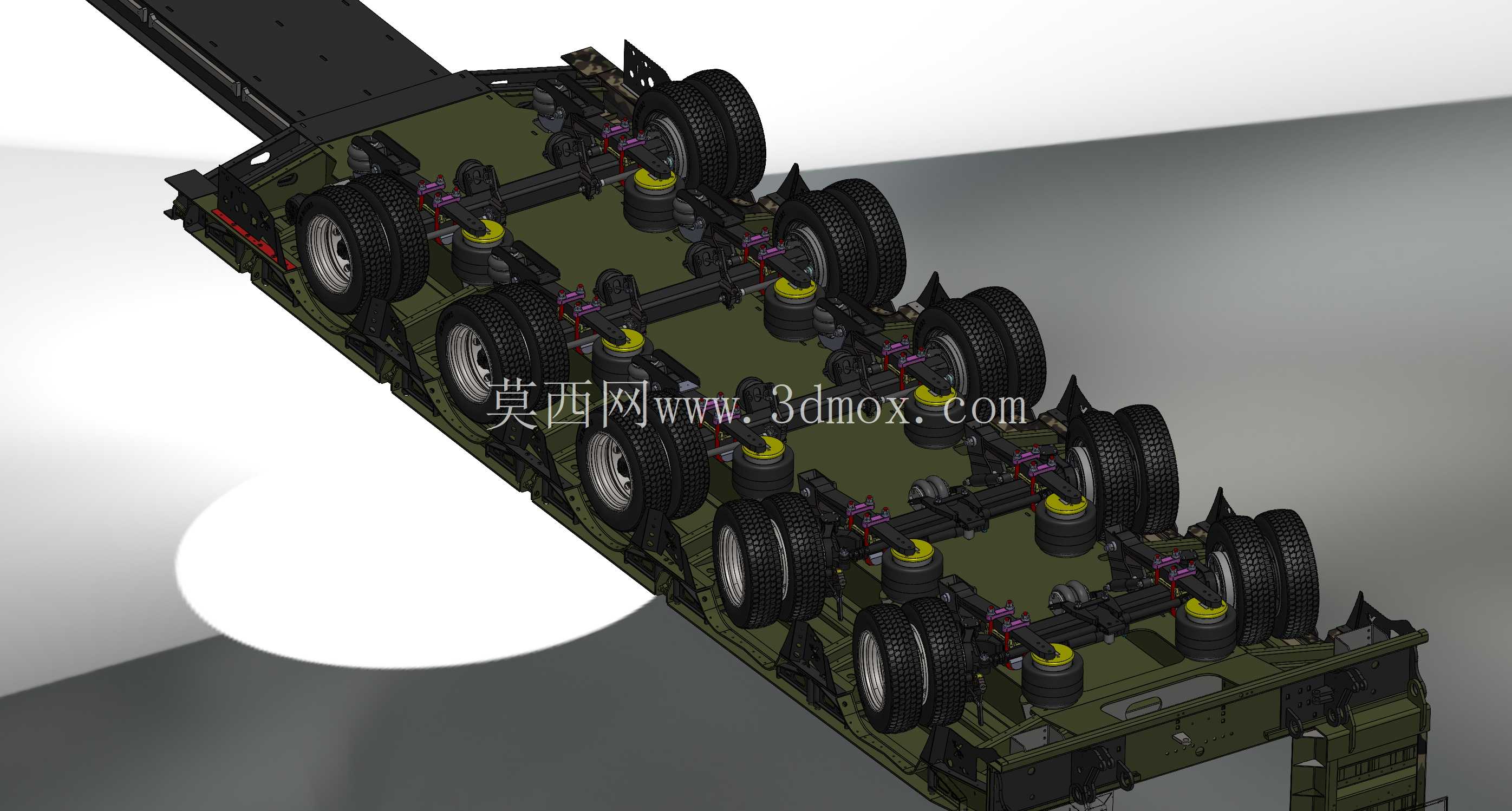

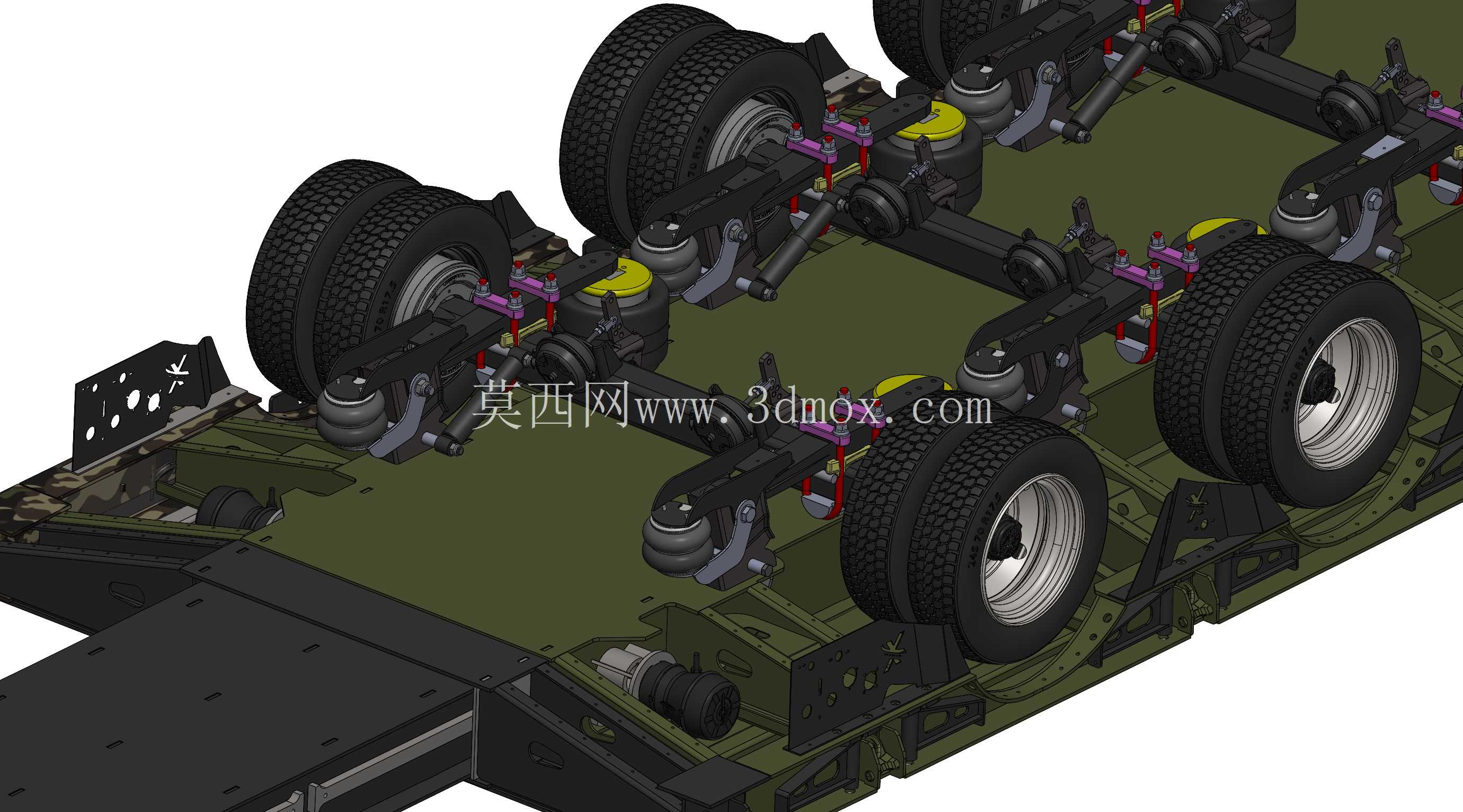

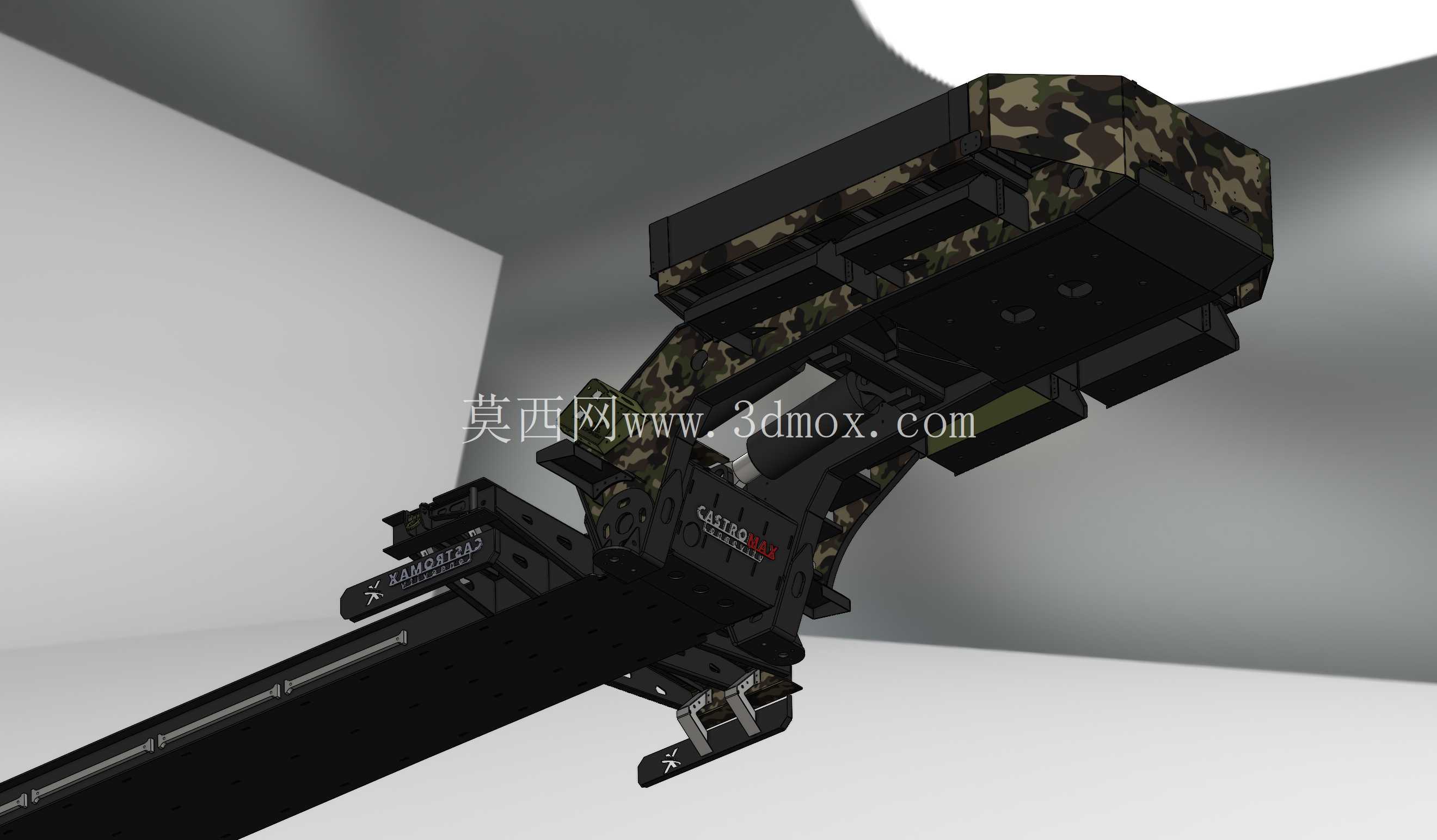

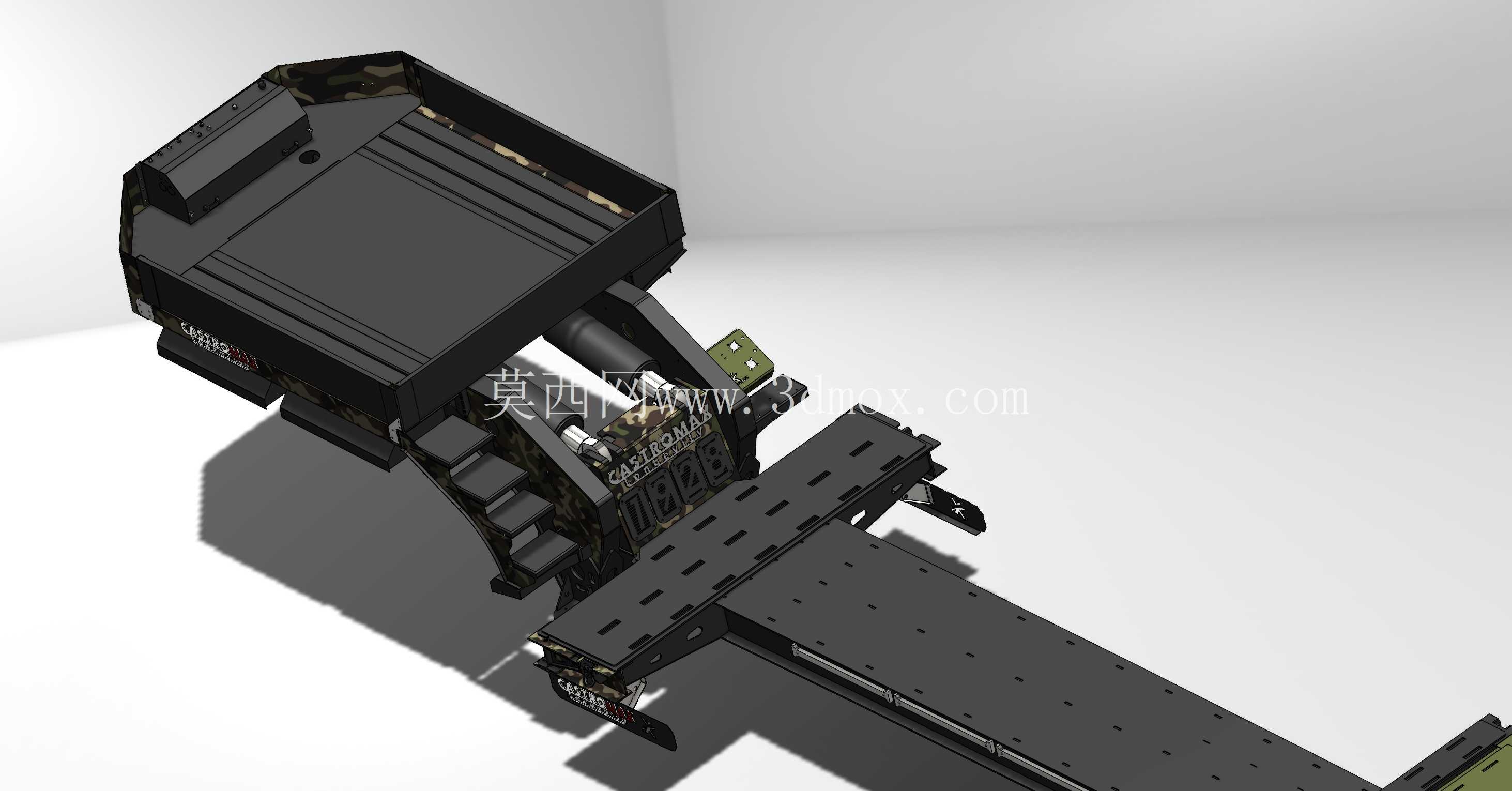

从结构设计逻辑来看，鹅颈部位采用液压可调结构，是为了适配不同高度的牵引车头对接，同时在装卸作业时可通过液压调节鹅颈俯仰角度，让前端承载面贴近地面，方便履带式设备自行上下挂车，无需额外搭建高坡度爬梯，降低装卸过程中的设备侧翻风险。五轴排布的行走机构全部匹配空气悬挂系统，相比传统钢板弹簧悬挂，空气悬挂可根据装载重量自动调节各轴轴荷分配，在颠簸路面行驶时能过滤大部分路面冲击，既保护所载运的精密重型设备不受振动损伤，也能降低轮胎与路面的磨损，同时满足公路运输的轴荷限值要求，避免单轴超载引发的合规问题。

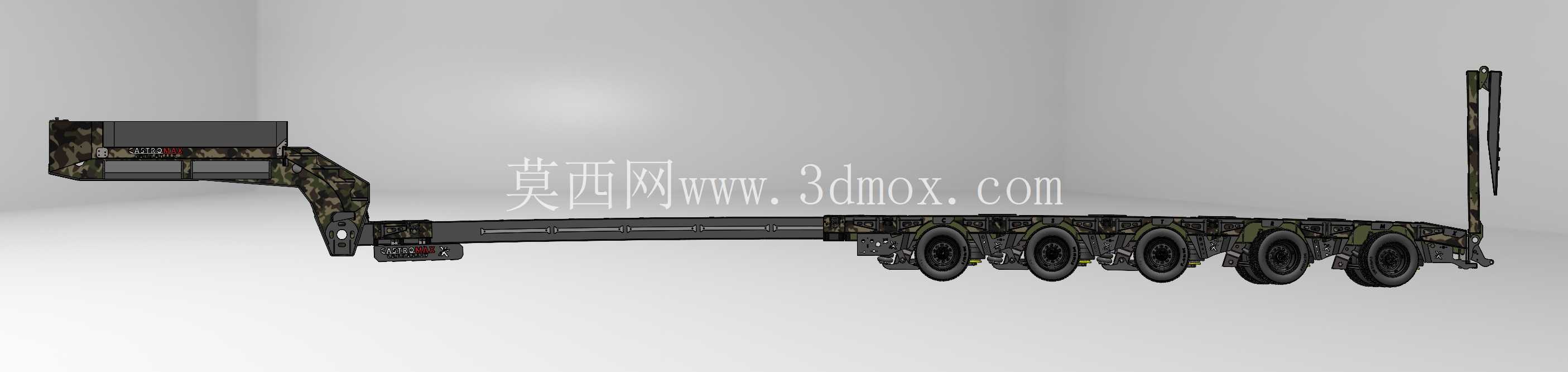

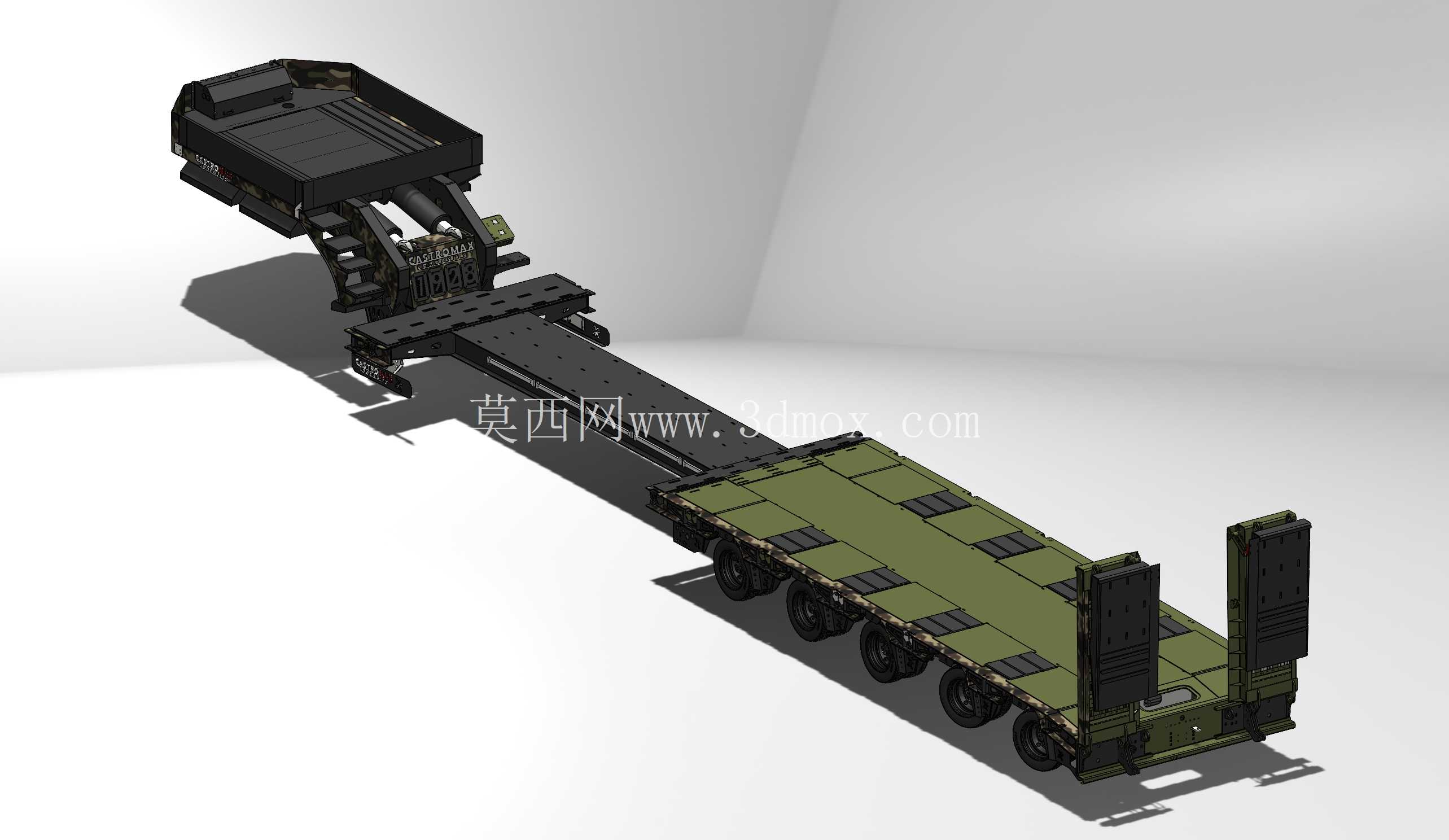

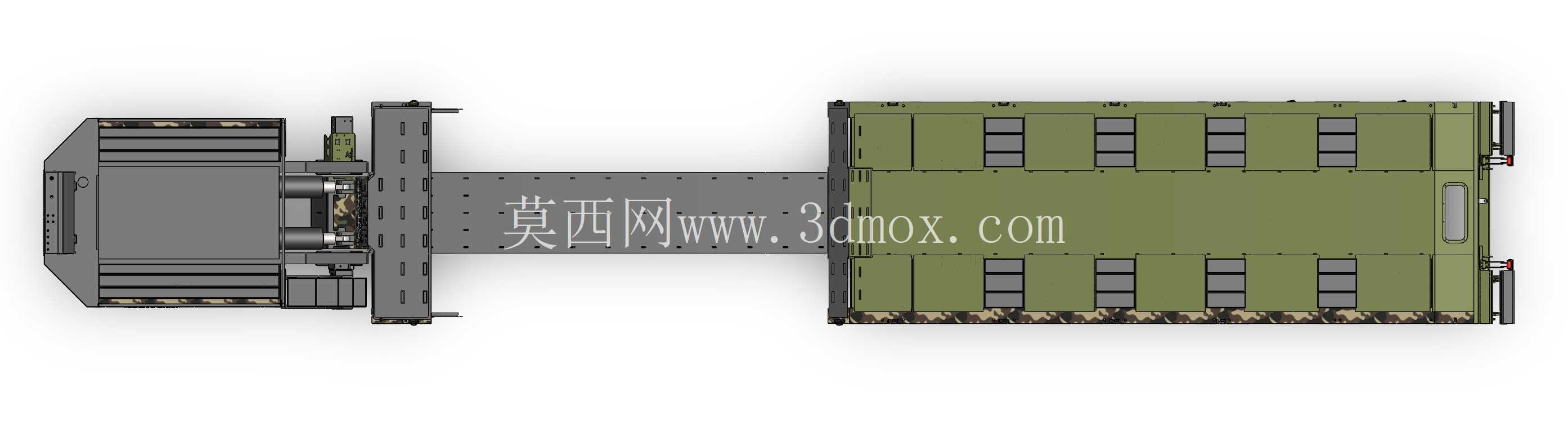

承载平台的可伸缩设计是这款挂车的核心功能点，常规收缩状态下可满足常规尺寸重型设备的装载需求，当需要运输超长型工程设备比如加长臂挖掘机、大型风电叶片分段构件时，可将承载平台沿纵向伸出，拓展整体装载长度，伸缩段采用高强度钢箱梁嵌套结构，配合液压锁止机构，保证伸出状态下的整体结构刚性，不会出现承载面挠度过大的问题。低床结构的设计将主承载面的离地高度控制在较低区间，一方面可以降低整体装载后的重心高度，提升高速行驶与转弯过程中的稳定性，另一方面也能满足道路限高要求，运输超高设备时无需额外拆解设备上部结构，减少转运前的准备工作量。

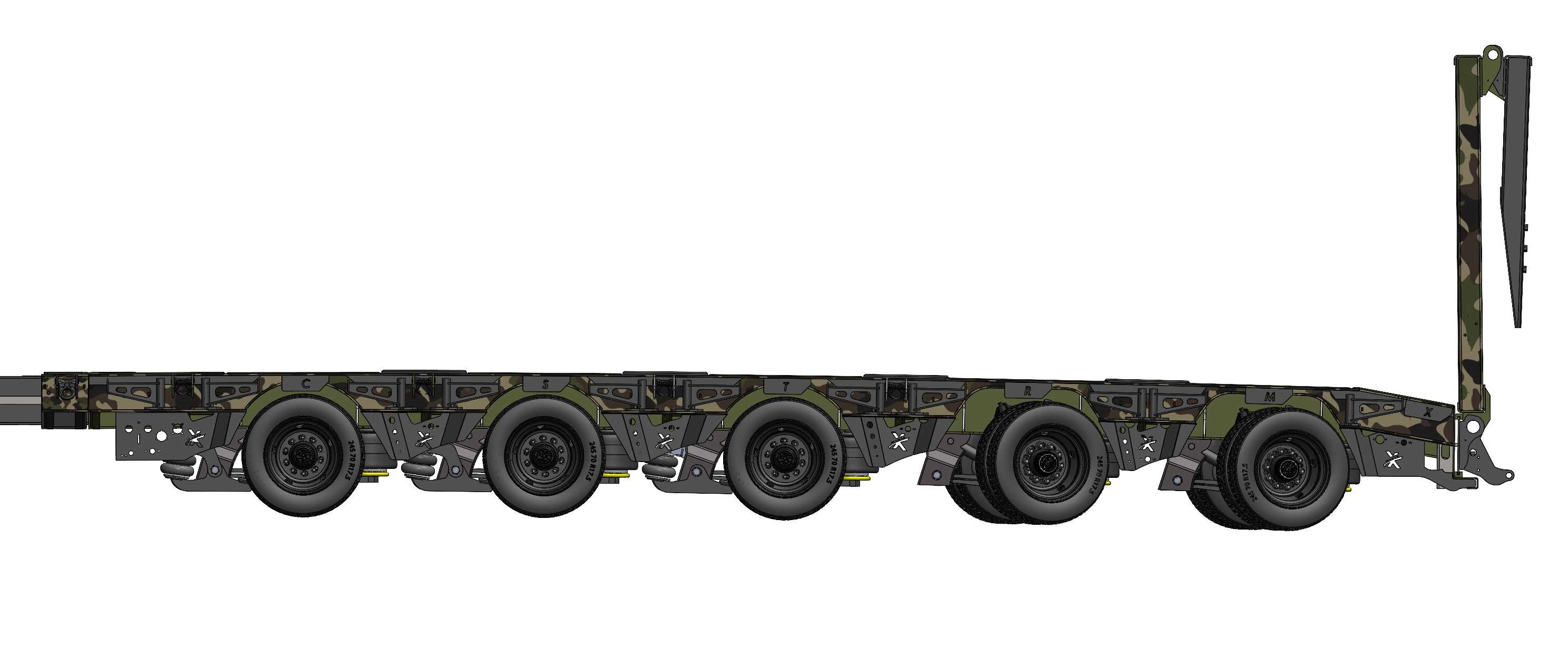

整体车架采用高强度钢结构焊接成型，设计阶段通过有限元分析对各承载点的应力分布做了优化，在鹅颈与承载平台衔接处、轴组安装位置、伸缩段锁止点这些应力集中区域做了局部加强，在保证整体承载能力的前提下尽可能优化自重分布，避免无效的结构冗余。承载面铺设了防滑花纹钢板，同时预留了多组设备固定绑点，可根据所载设备的外形尺寸选择对应的绑点位置，用拉紧带或固定锁链将设备牢牢固定在承载面上，避免运输过程中出现设备移位。尾部设置了可翻转的液压爬梯，爬梯表面做了防滑齿处理，履带设备上下时可通过液压调节爬梯角度，让爬梯末端贴合地面，减少设备上下时的角度突变。

安装边界方面，牵引销采用标准尺寸的重型牵引销，适配市面主流重型牵引车头的牵引座规格，各轴的轮距符合公路运输的外廓尺寸要求，收缩状态下的整车外廓满足常规道路通行要求，伸缩状态下需按照大件运输相关规定办理超限运输许可。制动系统采用双回路气压制动，配合ABS防抱死系统，保证重载状态下的制动距离与制动稳定性，悬挂系统的安装接口符合通用重型挂车的标准规格，后期维护更换配件无需额外定制。液压系统的管路沿车架主梁内侧布置，做了防磨损与防石击防护，鹅颈调节、爬梯翻转、平台伸缩的液压控制单元集中布置在车架侧面，方便操作人员在装卸作业时就近操作，同时设置了机械锁止保险机构，避免液压系统失压引发的结构下坠风险。

在实际作业场景中，这类挂车的通过性经过针对性优化，五轴的轴组排布让轮胎接地比压控制在合理区间，在工地临时便道这类松软路面行驶时，不容易出现轮胎陷车的问题，空气悬挂的升降调节功能还可在遇到局部起伏路面时临时调整承载面高度，避免底盘剐蹭路面凸起。日常使用中，结构设计预留了充足的维护空间，各润滑点、制动调整点都设置在方便操作的位置，减少日常维保的工作量，承载面的防滑钢板采用可更换设计，长期使用出现磨损后可单独局部更换，无需整体切割更换承载面，降低全生命周期的使用成本。
