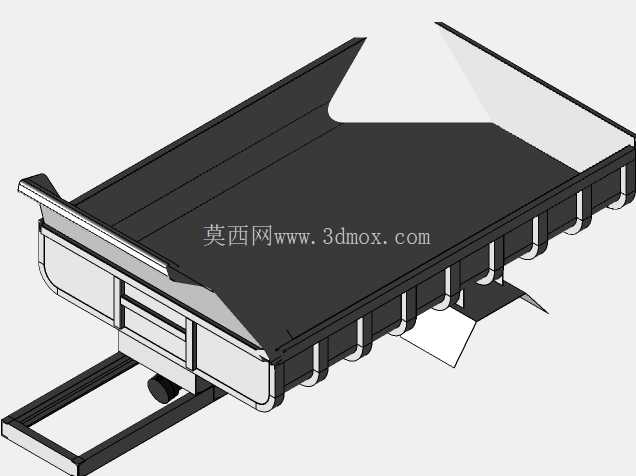

6立方自卸式翻斗货箱结构设计

　　该结构为适配短途散装物料转运场景的6立方容积翻倾式货箱，主要服务于建筑散料清运、矿山短途矿石转运、市政工程渣土转运、农用粮食与有机肥转运等场景，可匹配轻型自卸类专用车底盘安装使用，替代传统固定货箱无法自主卸料的短板，减少人工卸料的人力投入与作业等待时间。从实际作业逻辑出发，货箱整体采用带纵向加强筋的槽型结构设计，底板为整板冲压成型的承载面，两侧边板与前板采用折弯边拼接焊接结构，沿箱体长度方向等距布置的外置竖向加强肋，可在装载密度较大的矿石、混凝土残料等重物时，避免侧板受物料挤压出现外鼓变形，同时加强肋采用外翻式设计，不会占用货箱内部装载容积，不会出现物料卡滞在加强筋缝隙的清理难题。

　　货箱尾部采用无后挡板的敞口式卸料设计，倾翻时物料可直接从尾部斜面滑出，针对粉状、小颗粒类物料的卸料残留问题，底板与水平面的空载夹角设置为23度，大于多数散装物料的自然安息角，配合底板表面的平整焊接处理，倾翻到最大角度时可实现物料无残留滑落，不需要人工进入箱内清理余料。倾翻铰接点布置在货箱尾部下端的底盘安装支座位置，铰接轴采用带自润滑衬套的销轴结构，可承受倾翻过程中数吨物料带来的径向剪切力，日常作业中不需要频繁加注润滑脂即可保证铰接转动顺畅，衬套磨损后可单独拆卸更换，不需要整体更换铰接支座，降低后期维护成本。

　　货箱前部设置有与液压举升臂连接的安装支座，支座位置经过受力校核，举升时举升力作用点位于货箱重心靠前位置，避免举升过程中出现货箱偏摆、尾部翘曲的问题，举升最大角度可达到48度，可适配不同流动性的散装物料卸料需求。安装边界方面，货箱整体宽度匹配常规轻型专用车底盘的轮距与车架宽度，底部设置有四道通长的安装纵梁，纵梁上预留的安装孔位与底盘车架的标准孔位对齐，安装时不需要额外在底盘上打孔焊接，可通过U型螺栓直接固定，适配不同吨位的轻型自卸底盘改装需求。货箱前端的挡料板高度高于侧板150mm，可避免车辆急加速时物料向前滑落砸到驾驶室后部，挡料板与侧板的连接位置采用三角加强板焊接加固，可承受物料冲击带来的交变载荷，避免长期使用后焊缝开裂。

　　侧板上沿采用内卷边设计，既可以提升侧板的整体刚度，也可以避免装卸物料时尖锐的板边划伤作业人员，相比外露的直边设计安全性更高。针对长期接触潮湿物料、腐蚀性物料的使用场景，板材焊接完成后所有焊缝都做了打磨平滑处理，避免焊缝位置出现应力集中与锈蚀起点，可有效延长货箱的实际使用寿命。在实际建模过程中，所有板材的折弯半径、焊缝预留间隙都参考实际钣金加工工艺参数设置，加强肋的间距经过受力仿真验证，在额定装载重量下底板最大挠度不超过2mm，不会出现长期使用后底板凹陷积料的问题，铰接点的位置设置也充分考虑了举升油缸的行程参数，避免举升到极限位置时出现油缸顶死或者货箱与底盘其他部件干涉的问题。
