手动式管材切割工装结构设计方案

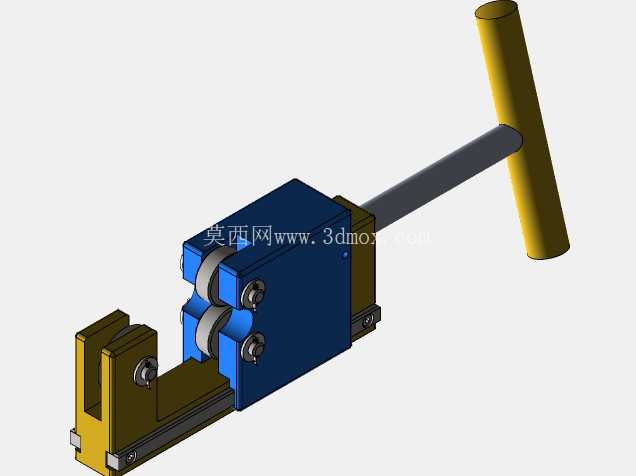

在现场管道施工作业、小型五金加工、设备维保的场景里，经常会遇到小口径金属管材、薄壁塑料管材的定长截断需求，这类作业往往不需要大型自动化切管设备进场，手动式切管工装凭借便携、操作门槛低、切口齐整的优势，成为一线作业人员的常用工具。这款手动切管工装的整体结构采用模块化布局，核心分为进给操作部、管材夹持部、环切执行部、机架主体四个部分，没有冗余的外置结构，所有功能部件都集成在一体式的滑移机架上，既可以固定在台面上作为工位工装使用，也可以手持携带到高空、狭窄空间等作业现场完成管材截断操作。

从功能实现逻辑来看，这款切管工装的操作逻辑完全贴合一线作业的使用习惯：T型操作手柄通过丝杠传动结构连接环切执行模块，作业时只需要将待切割管材穿入夹持座与环切轮之间的定位槽，转动T型手柄即可带动环切模块沿机架导轨向管材方向进给，两个对称布置的导向滚轮会先贴合管材外壁，完成管材的径向定位，避免切割过程中管材出现偏摆、窜动，随后带刃口的切割轮接触管材外壁，持续转动手柄进给的同时，绕管材轴线小幅转动整个工装，即可让切割轮在管材外壁形成连续的环形切痕，随着进给量逐步增加，最终实现管材的整齐截断，整个过程不需要额外的电源、气源支持，纯机械结构传动，故障率极低，哪怕是没有经过复杂培训的作业人员，也能在短时间内掌握操作方法，切出的切口端面垂直度好，不需要额外做大量的坡口打磨处理，能有效减少后续工序的工作量。

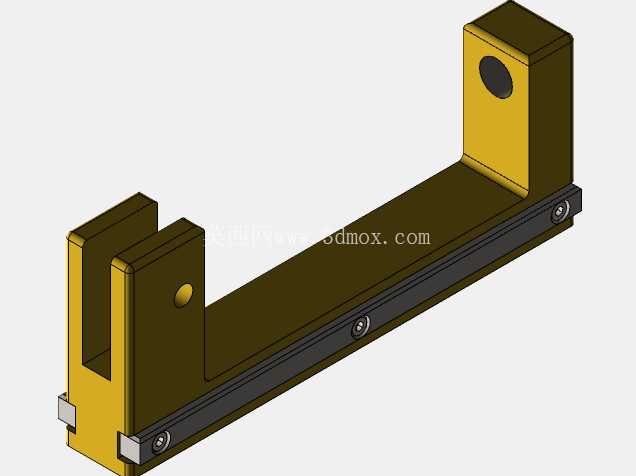

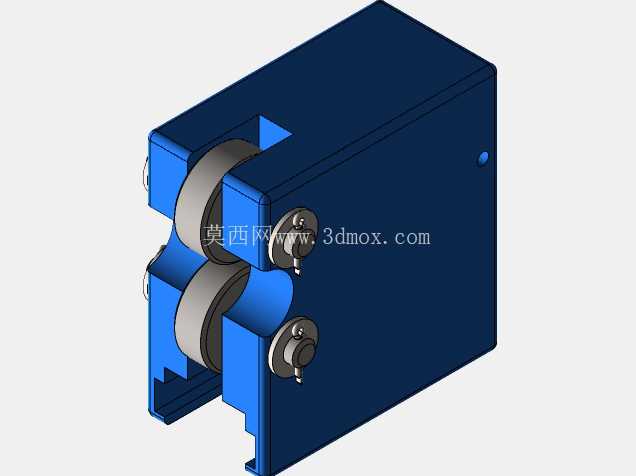

在结构设计的细节上，这款工装做了很多贴合实际使用场景的考量：夹持座采用开口式定位槽设计，不需要从管材端部穿入，就可以直接卡在管材的任意位置完成截断作业，对于已经铺设完成的长管线改造、维保作业来说，这个设计能大幅降低作业难度，避免了传统切管器必须从管端套入的使用限制。环切模块的两个导向滚轮采用淬硬钢材质加工，表面做了抛光处理，既能保证足够的支撑刚度，避免长时间使用后出现滚轮磨损导致的定位偏差，也能减少滚轮与管材外壁的摩擦阻力，让环切转动的过程更顺畅。切割轮采用标准紧固件安装在模块上，当刃口出现磨损、崩缺的时候，只需要松开紧固螺丝就可以快速更换切割轮，不需要对整个工装进行拆解，维护成本极低。机架主体的滑移导轨采用矩形截面结构，配合燕尾槽式的滑移配合面，能承受切割过程中产生的径向力，不会出现进给卡滞、模块偏斜的问题，保证切割轮的进给方向始终垂直于管材轴线，从结构上避免了切口斜切、毛刺过大的问题。

从安装边界与尺寸适配性来看，这款切管工装的整体外廓尺寸紧凑，不含操作手柄的主体长度控制在200mm以内，宽度和高度都不超过80mm，哪怕是在管道井、设备夹层这类操作空间非常狭窄的场景里，也能灵活操作。工装的夹持定位槽适配常见的小口径管材，覆盖了从6mm到25mm外径的金属管、薄壁塑料管，完全能满足日常装修、设备维保、小型五金加工的常规管材切割需求。如果是将工装作为固定工位使用，只需要在机架底部的两个安装孔位穿入螺栓，就可以将工装固定在工作台、角钢支架等任意平整的安装基面上，固定后的工装稳定性更强，适合批量小规格管材的定长切割作业；如果是现场流动作业，不需要做任何固定，手持工装就可以完成操作，T型手柄的长度经过人体工程学优化，转动时的力臂长度合适，不需要施加很大的握力就可以完成进给操作，长时间作业也不容易出现手部疲劳。

不同于大型电动切管设备的复杂结构，这款手动切管工装的所有零部件都采用常见的机械加工工艺制作，丝杠、滚轮、紧固件都可以采用标准件替代，对于结构设计从业者来说，这款模型的传动结构、夹持定位结构都具备很高的参考价值，尤其是在设计小型手动工装、现场作业工具的时候，这种模块化集成、纯机械传动、兼顾固定与手持使用场景的设计思路，可以直接迁移到其他类型的手动作业工具设计中。在建模过程中，所有配合面的公差、运动部件的行程都做了完整的干涉检查，转动T型手柄时，环切模块的全程进给都没有卡滞点，导向滚轮与切割轮的相对位置经过反复校准，保证切割过程中三个轮体的轴线始终保持平行，不会出现切割轮偏磨、管材被挤压变形的问题。针对薄壁管材容易被夹变形的问题，这款工装的进给丝杠采用细牙螺纹设计，进给量可以精准控制，作业人员可以根据管材的壁厚调整进给的力度，避免进给量过大导致管材管口被挤压失圆，哪怕是壁厚不到1mm的薄壁铜管、铝管，也能切出平整不变形的切口。
