三十立方法兰连接酸性介质卧式储罐

在精细化工、湿法冶金、表面处理等涉及酸性介质流转的生产场景中，卧式储槽的选型与结构设计直接关系到物料存储安全、厂区管线排布效率以及后期运维的便捷性，这款30立方米容积的卧式罐体，正是针对酸性液体静态存储、短距离厂内转运需求开发的结构方案。从实际落地的应用场景来看，这类卧式储罐常布置在车间外管廊下方、酸碱站中转区域或者生产装置的物料缓冲段，相较于立式储罐，它的重心更低，对地基承载的均匀性要求更宽松，不需要做过高的设备基础，日常巡检人员不需要攀爬过高的梯台就能完成顶部管口、阀门的点检操作，尤其适合厂区可用竖向空间受限、物料进出需要依靠重力流对接低位管线的工况。

从功能特性上看，罐体采用法兰连接的分段式结构，而非单段卷焊成型，这一设计思路主要考虑了三个工程实际问题：首先是大容积罐体的运输限制，单段30立方的筒体长度往往超出公路运输的限界要求，分段法兰连接的结构可以在制造厂完成分段加工、防腐处理后，拆分运输到现场再完成拼接，不需要在现场进行大面积的焊接、探伤、衬层作业，大幅降低现场施工的环境要求与工期成本；其次是后期内部检修的便利性，酸性介质存储一段时间后，罐底会沉积少量介质残渣、腐蚀脱落的衬层碎屑，拆开分段法兰就能进入罐体内部进行清理、衬层修补，不需要在筒体上额外开设大尺寸人孔造成局部应力集中；第三是介质适配的灵活性，如果后续需要存储不同浓度、不同品类的酸性介质，只需要更换法兰连接处的密封垫片，检查各段筒体内壁的防腐层完整性即可，不需要整体更换罐体。

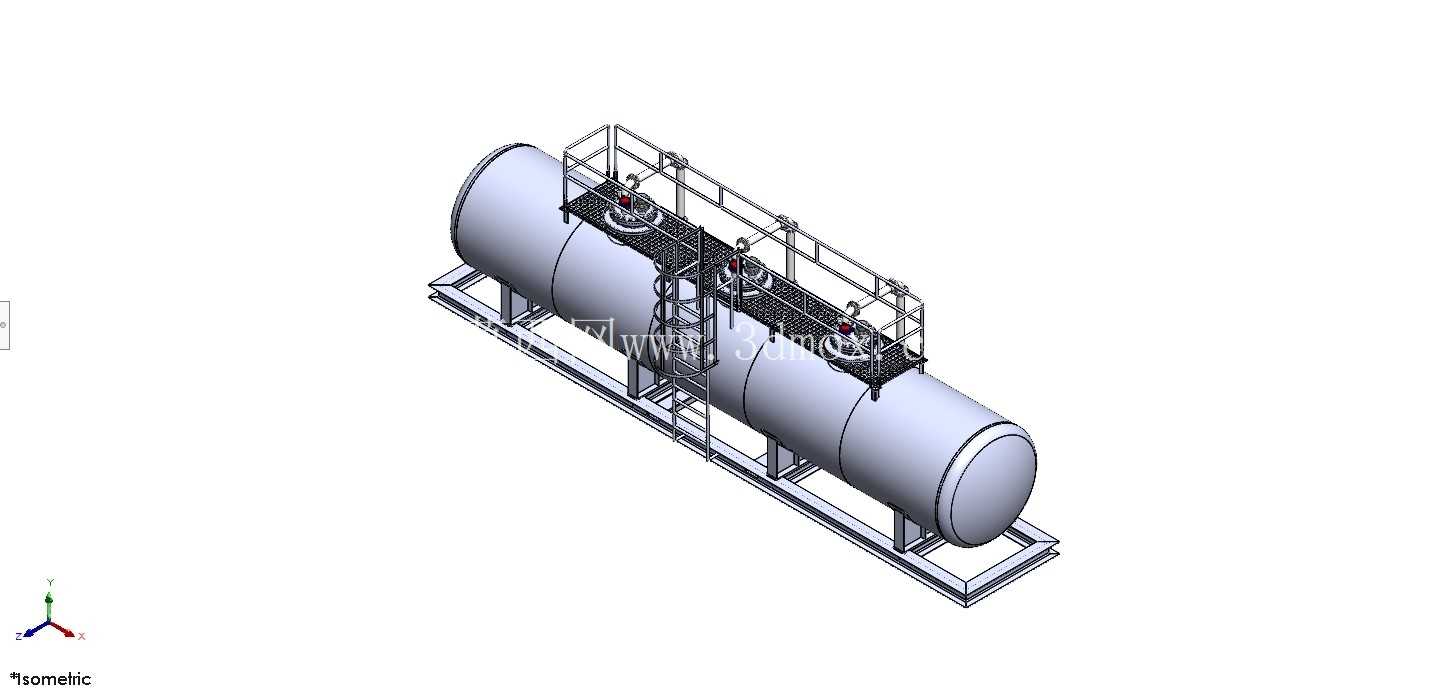

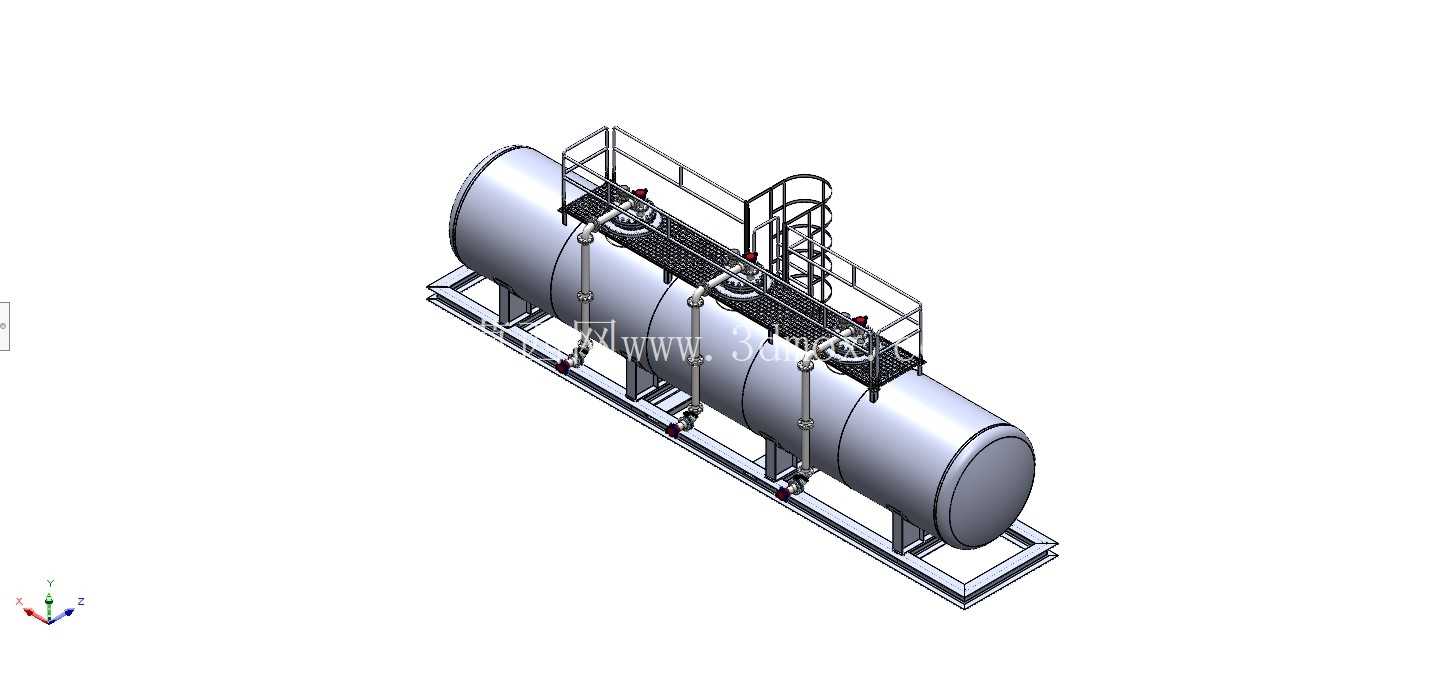

整个罐体的支撑结构采用鞍式支座，两个鞍座分别布置在靠近筒体两端封头的位置，支座的底板预留了地脚螺栓安装孔，安装时需要保证两个鞍座的水平度偏差控制在千分之二以内，避免筒体因不均匀沉降产生附加弯曲应力。顶部设置了带安全护栏的操作平台，平台采用格栅板铺设，既可以减轻自重，也能避免积液、积灰造成的平台腐蚀，直爬梯连接地面与顶部平台，爬梯的踏步间距、护栏高度都符合常压容器操作平台的安全规范，顶部的三个管口分别对应进料、排气、液位检测的功能，管口的法兰压力等级与筒体连接法兰保持一致，避免出现压力等级不匹配造成的密封失效风险。

从安装边界来看，这款卧式罐体的总长度控制在12米以内，筒体直径约2.2米，安装完成后顶部操作平台的距离地面高度约3.5米，设备外围需要预留至少1.5米的检修通道，两端封头位置需要预留不小于筒体直径的抽芯、检修空间，方便后期对内部构件进行维护。设计时特意将所有外接管口都布置在罐体顶部，一方面可以避免侧壁开孔造成的筒体强度削弱，另一方面也能降低介质跑冒滴漏的风险，即使法兰密封出现轻微渗漏，介质也会顺着罐体外壁流到预设的接液槽内，不会直接污染地面或者腐蚀支座。

在结构强度校核层面，筒体的壁厚计算充分考虑了酸性介质的腐蚀余量，鞍座与筒体接触的位置设置了加强垫板，避免局部应力过大造成筒体变形，封头采用标准椭圆形封头，受力均匀，成型难度低，适合常压或者低压的酸性介质存储工况。需要注意的是，这类储罐在安装完成后需要做盛水试漏，重点检查各法兰连接面的密封性能，充水过程中要监测基础的沉降量，沉降稳定后再连接对应的工艺管线，管线连接时要采用柔性连接，避免管线的热胀冷缩应力传递到罐体管口，造成管口开裂。
